Презентация, доклад по физике на тему Последовательное соединение проводников
Содержание
- 1. Презентация по физике на тему Последовательное соединение проводников
- 2. Законы последовательного соединения I = I1= I2 R1 +R2 =RU1 +U2= U
- 3. ОсобенностиУвеличение числа проводников повышает их общее сопротивлениеНа
- 4. ПрименениеОсобенности соединения позволяют использовать его для работы
- 5. Тест1.Чему равно общее сопротивление R цепи с последовательно включенными электроприборами1) R=R1-R22) R=R1 *R23) R=R1+R24) R=R2=R1
- 6. 2. Чему равно общее напряжение U на последовательно соединенных участках цепи1) U=U1=U22) U=U1*U23) U=U1+U24) U=U2-U1
- 7. 3. По какому признаку можно сразу определить,
- 8. 4. Напряжения на участках последовательной электрической цепи
- 9. 5. Сила тока в цепи с
- 10. 6. Две одинаковые лампы, рассчитанные на 220
- 11. 7. Резисторы, сопротивления которых 1 Ом и
Законы последовательного соединения I = I1= I2 R1 +R2 =RU1 +U2= U

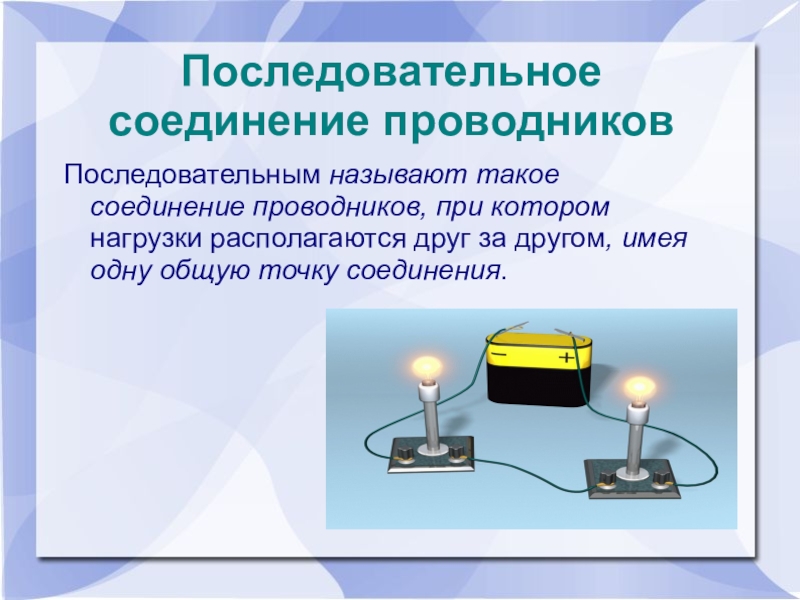

Слайд 1Последовательное соединение проводников
Последовательным называют такое соединение проводников, при котором нагрузки располагаются

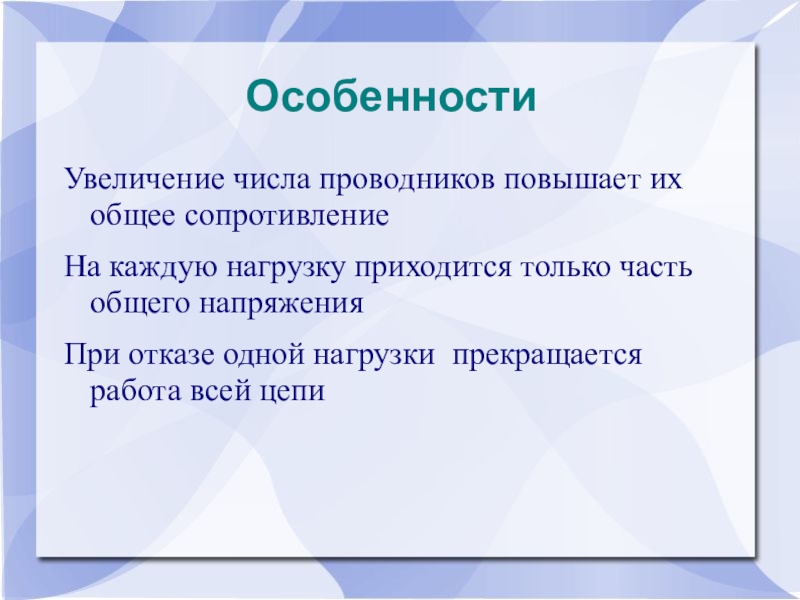

Слайд 3Особенности
Увеличение числа проводников повышает их общее сопротивление
На каждую нагрузку приходится только
часть общего напряжения
При отказе одной нагрузки прекращается работа всей цепи
При отказе одной нагрузки прекращается работа всей цепи

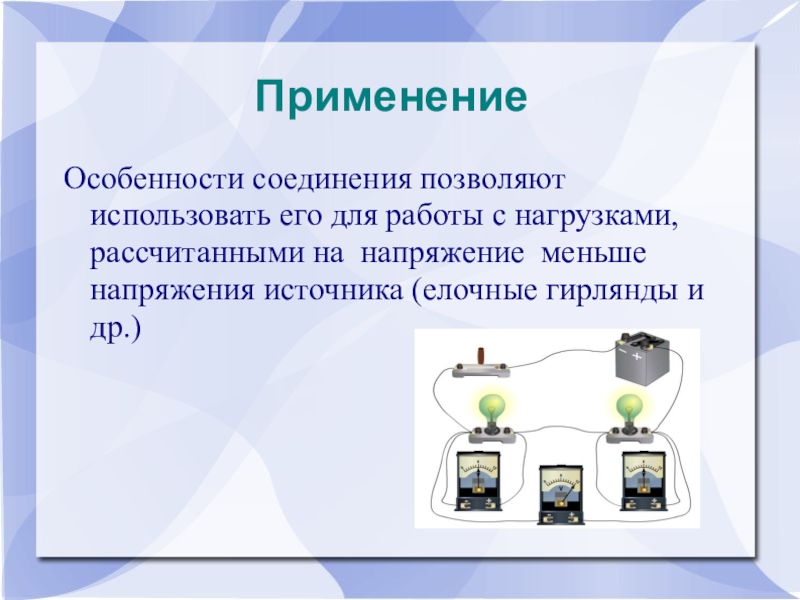

Слайд 4Применение
Особенности соединения позволяют использовать его для работы с нагрузками, рассчитанными на
напряжение меньше напряжения источника (елочные гирлянды и др.)
Слайд 5Тест
1.Чему равно общее сопротивление R цепи с последовательно включенными электроприборами
1) R=R1-R2
2)
R=R1 *R2
3) R=R1+R2
4) R=R2=R1
3) R=R1+R2
4) R=R2=R1
Слайд 6

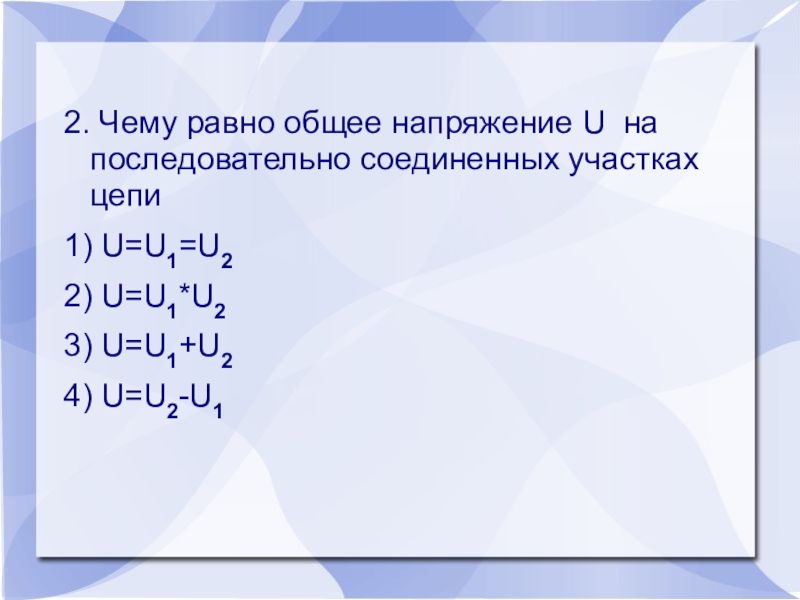

2. Чему равно общее напряжение U на последовательно соединенных участках цепи
1)
U=U1=U2
2) U=U1*U2
3) U=U1+U2
4) U=U2-U1
2) U=U1*U2
3) U=U1+U2
4) U=U2-U1
Слайд 7

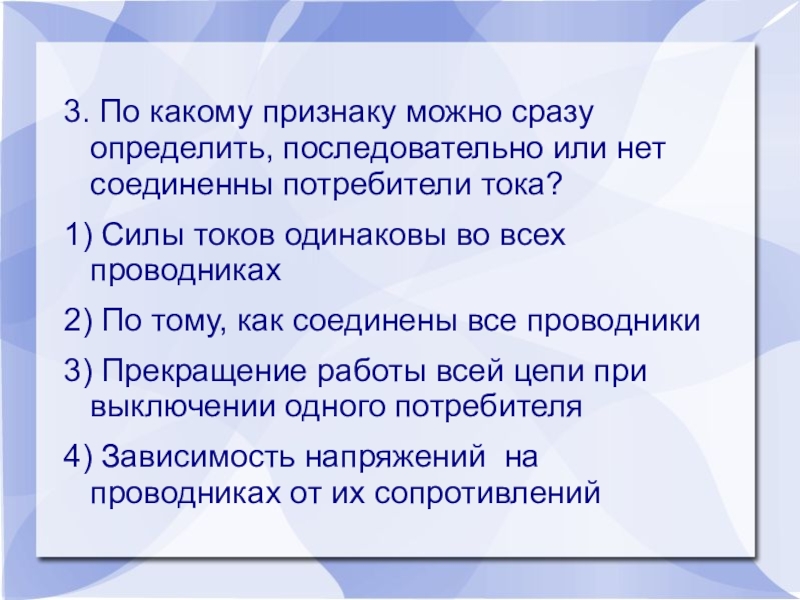

3. По какому признаку можно сразу определить, последовательно или нет соединенны
потребители тока?
1) Силы токов одинаковы во всех проводниках
2) По тому, как соединены все проводники
3) Прекращение работы всей цепи при выключении одного потребителя
4) Зависимость напряжений на проводниках от их сопротивлений
1) Силы токов одинаковы во всех проводниках
2) По тому, как соединены все проводники
3) Прекращение работы всей цепи при выключении одного потребителя
4) Зависимость напряжений на проводниках от их сопротивлений
Слайд 8

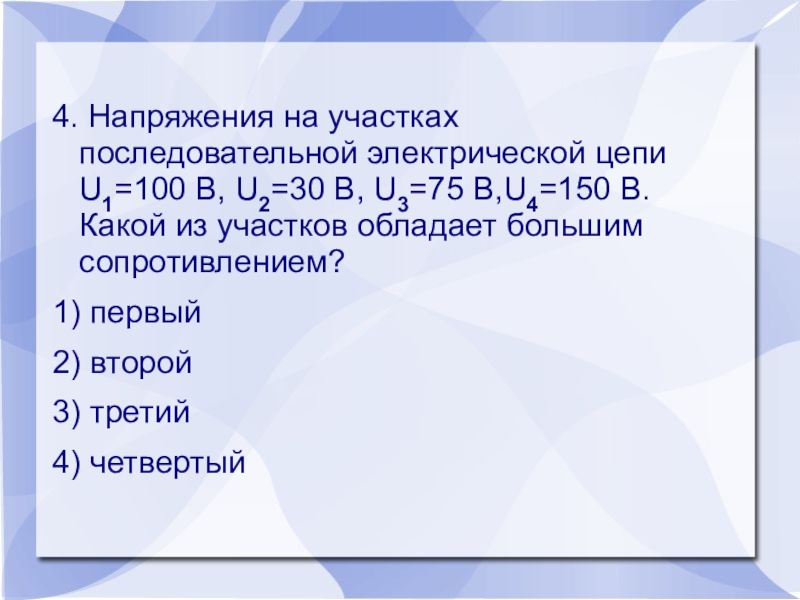

4. Напряжения на участках последовательной электрической цепи U1=100 В, U2=30 В,
U3=75 В,U4=150 В. Какой из участков обладает большим сопротивлением?
1) первый
2) второй
3) третий
4) четвертый
1) первый
2) второй
3) третий
4) четвертый
Слайд 9

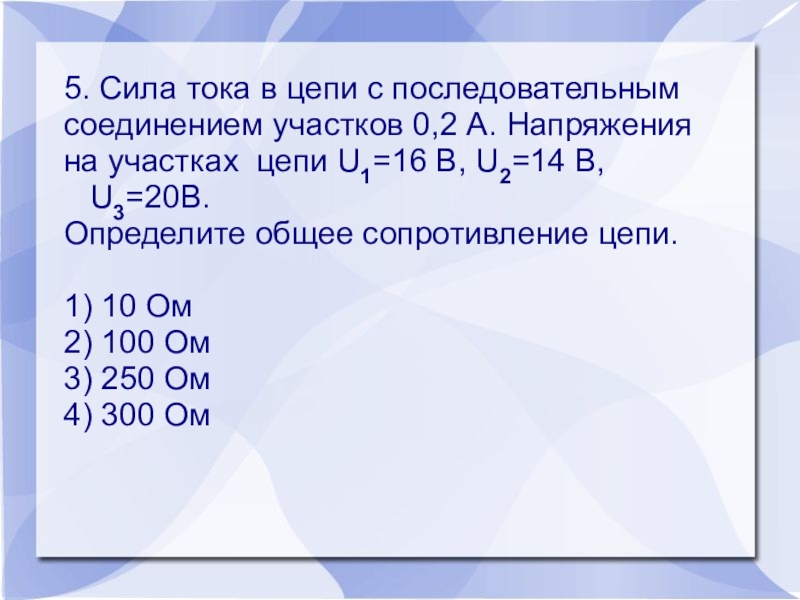

5. Сила тока в цепи с последовательным
соединением участков 0,2 А.
Напряжения
на участках цепи U1=16 В, U2=14 В, U3=20В.
Определите общее сопротивление цепи.
1) 10 Ом
2) 100 Ом
3) 250 Ом
4) 300 Ом
на участках цепи U1=16 В, U2=14 В, U3=20В.
Определите общее сопротивление цепи.
1) 10 Ом
2) 100 Ом
3) 250 Ом
4) 300 Ом
Слайд 10
6. Две одинаковые лампы, рассчитанные на 220 В , соединены последовательно
и включены в сеть с напряжением 220 В. Под каким напряжением будет находиться каждая лампа?
1) 220 В
2) 110 В
3) 440 В
1) 220 В
2) 110 В
3) 440 В
Слайд 11
7. Резисторы, сопротивления которых 1 Ом и 2 Ом, соединены последовательно
и подключены к аккумулятору напряжением 12 В. Найдите силу тока в цепи.
1) 4 В
2) 12 В
3) 6 В
1) 4 В
2) 12 В
3) 6 В
