силы тока (напряжения) на отдельных участках цепи при последовательном соединении проводников;

экспериментально определить общее сопротивление цепи при последовательном соединении проводников;

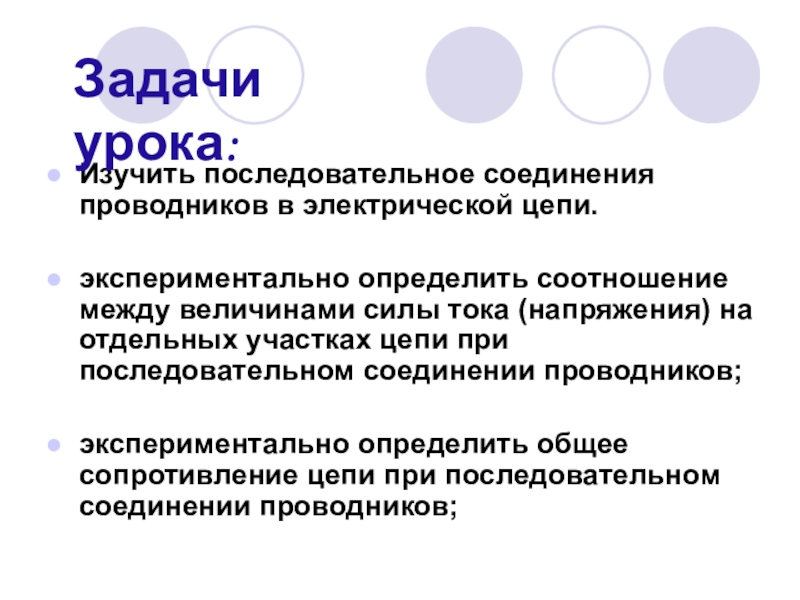

Задачи урока:

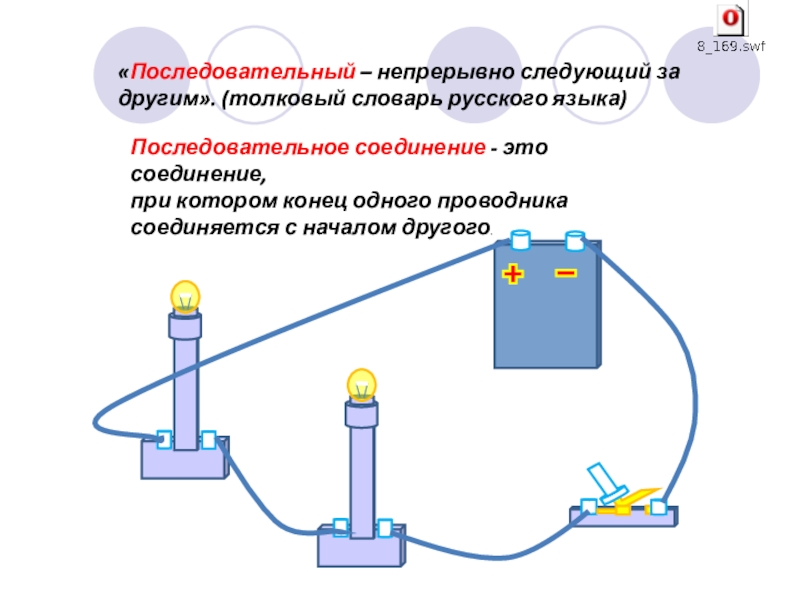

- это соединение,
при котором конец одного проводника
соединяется с началом другого.

по технике безопасности при работе с электрическим оборудованием:
-подключение источника производить после сборки цепи;
- в дальнейшем работать с цепью при разомкнутом ключе;

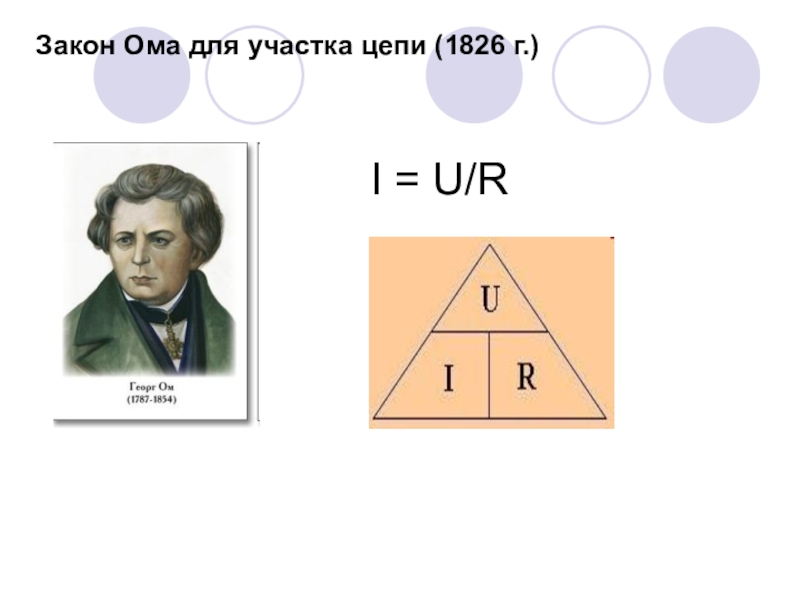

-как подключается в цепь амперметр?
-как подключается в цепь вольтметр?

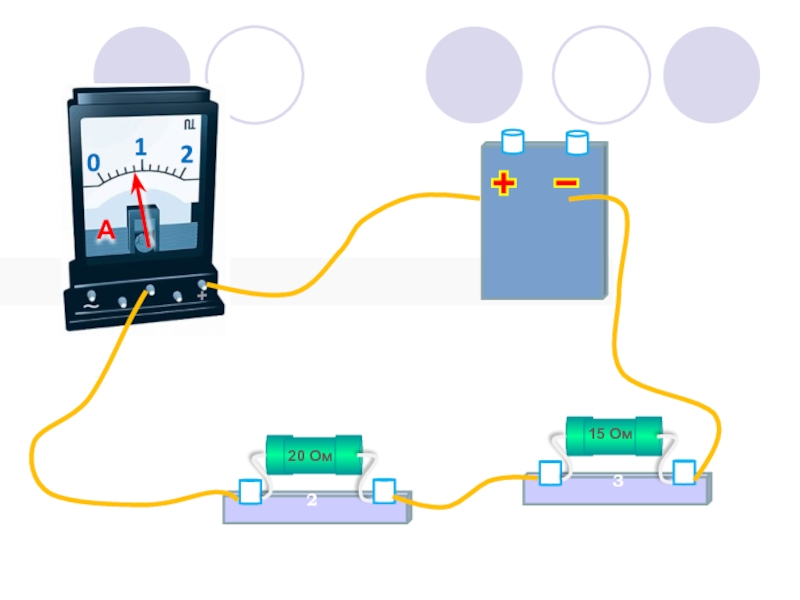

= I2 = I3 = I

Uобщ = U1 + U2 + …

+ …

отключаются и остальные

та же, т.е.
I = I1 = I2.

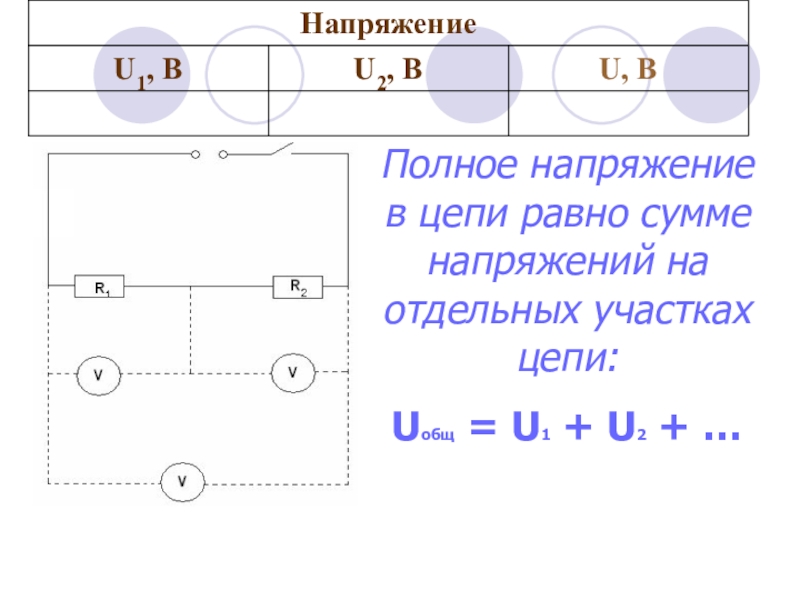

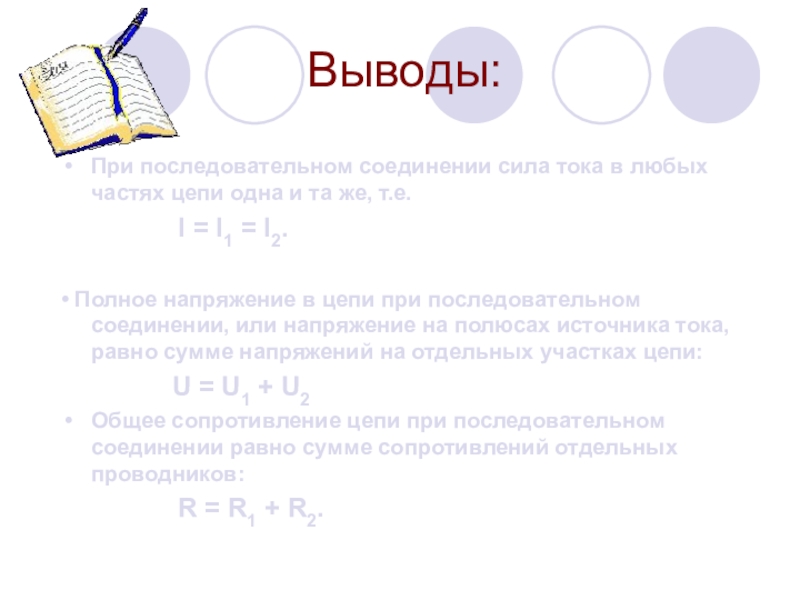

• Полное напряжение в цепи при последовательном соединении, или напряжение на полюсах источника тока, равно сумме напряжений на отдельных участках цепи:
U = U1 + U2

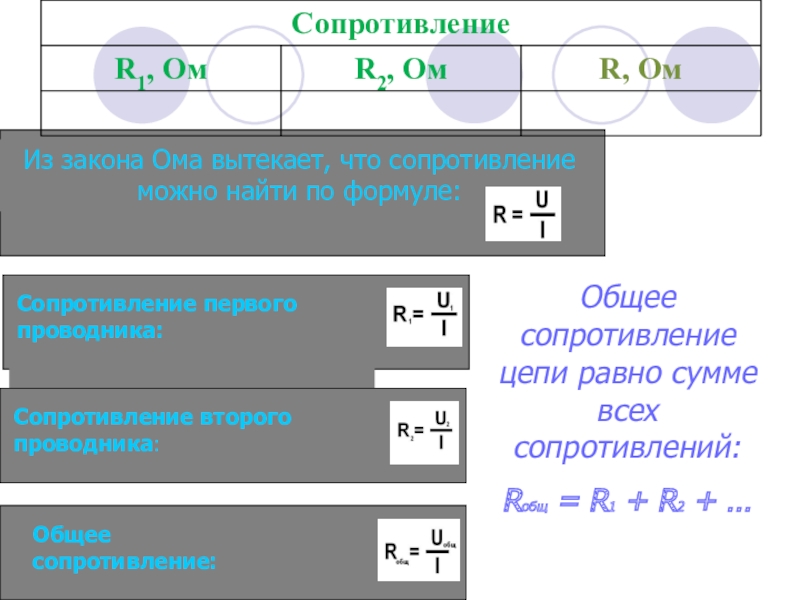

Общее сопротивление цепи при последовательном соединении равно сумме сопротивлений отдельных проводников:
R = R1 + R2.

соединены последовательно. Чему равно их общее сопротивление? 2.Последовательное соединение. Сила тока в первом проводнике сопротивлением 10 Ом равна 4 А. Какова будет сила тока во втором проводнике сопротивлением 30 Ом.

Средний уровень
2. В сеть с напряжением 120 В включены последовательно 3 одинаковые
лампы. Какое напряжение на каждой лампе.

Высокий уровень

Найти напряжение на каждом резисторе, если вольтметр показывает
напряжение 12В.

U1=I∙R1=2А∙2Ом=4В
U2=I∙R2=2А∙4Ом=8В или U2=Uобщ.-U1=12В-4В=8В,
т.к. Uобщ = U1 +U2.
Ответ: U1 =4В, U2 =8В

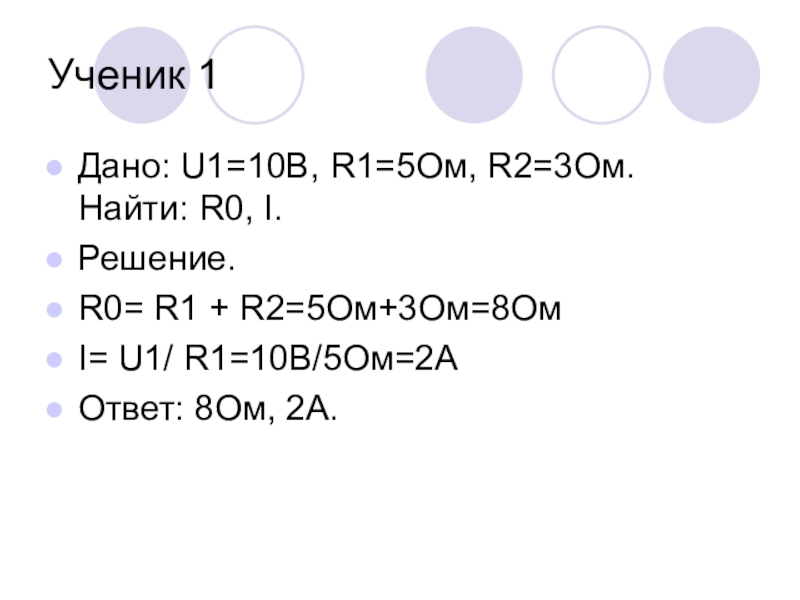

U1/ R1=10В/5Ом=2А
Ответ: 8Ом, 2А.

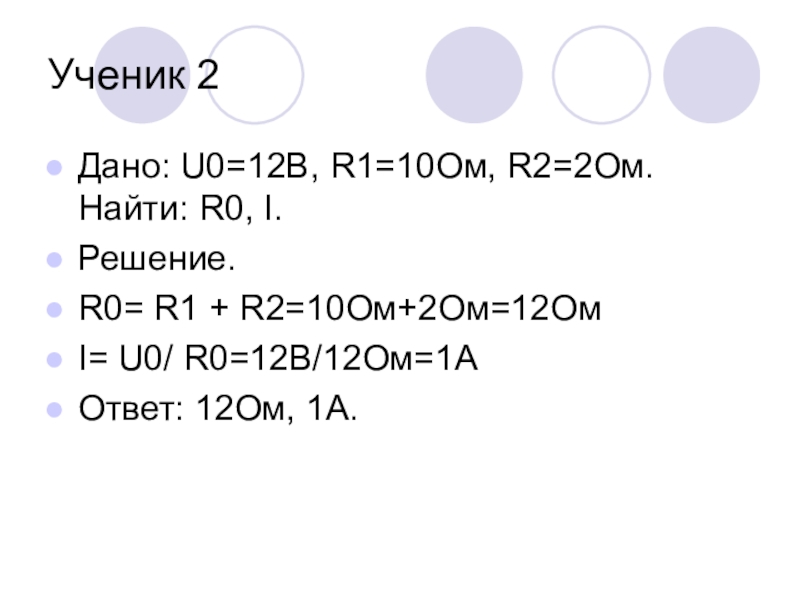

U0/ R0=12В/12Ом=1А
Ответ: 12Ом, 1А.

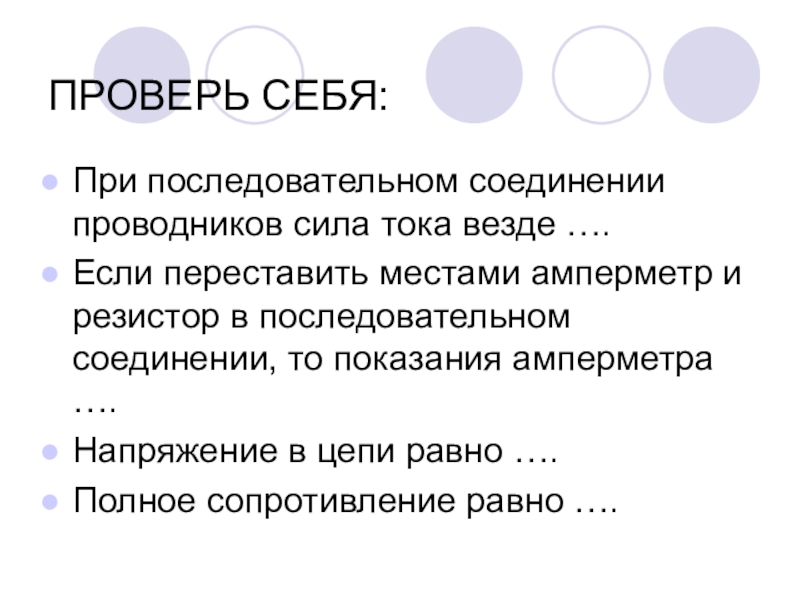

местами амперметр и резистор в последовательном соединении, то показания амперметра ….
Напряжение в цепи равно ….
Полное сопротивление равно ….

бояться,
Давайте лучше будем заниматься!
