Повторение пройденного материала.Выберите правильную электрическую схему

Слайд 1Последовательное и параллельное соединение

Последовательное   и параллельное соединение

Слайд 2Повторение пройденного материала.
Выберите правильную электрическую схему

Повторение пройденного материала.Выберите правильную электрическую схему

Слайд 3Повторение пройденного материала.

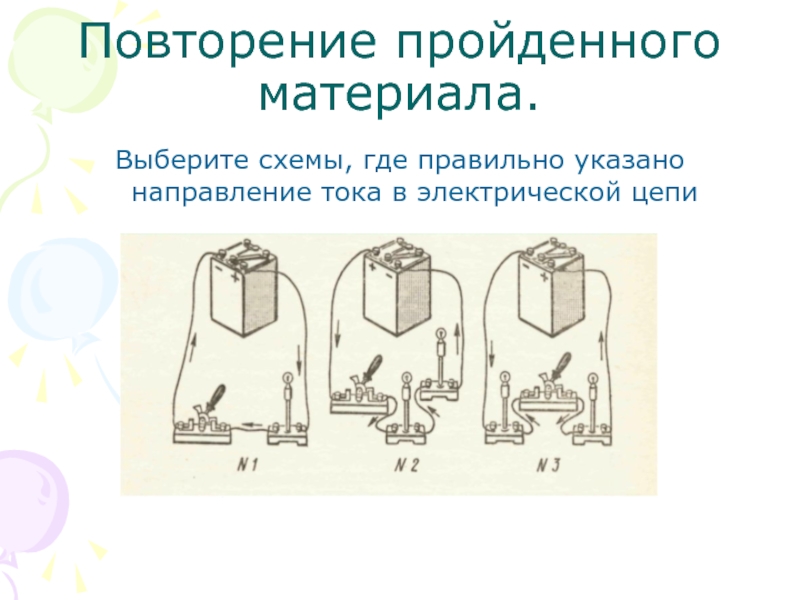

Выберите схемы, где правильно указано направление тока в электрической

цепи
Повторение пройденного материала.Выберите схемы, где правильно указано направление тока в электрической цепи

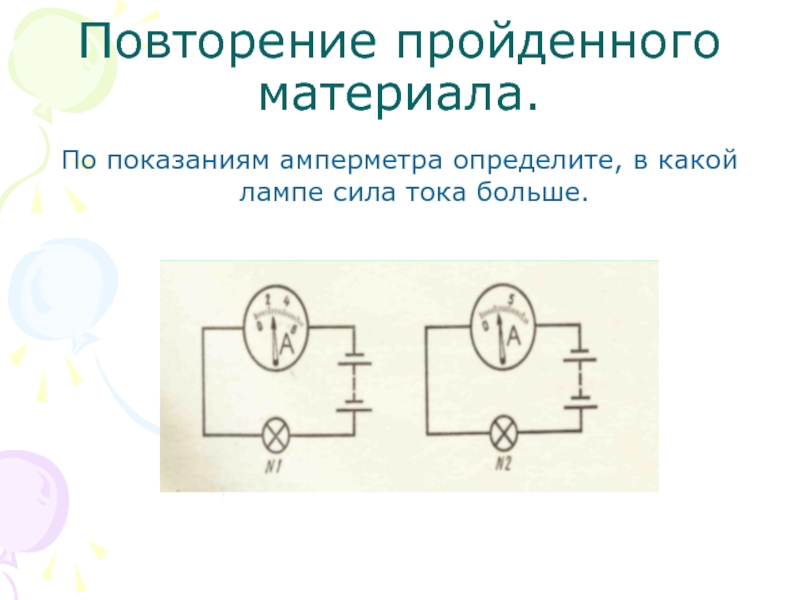

Слайд 4Повторение пройденного материала.
По показаниям амперметра определите, в какой лампе сила тока

больше.
Повторение пройденного материала.По показаниям амперметра определите, в какой лампе сила тока больше.

Слайд 5Последовательное и параллельное соединение проводников.

Последовательное и параллельное соединение проводников.

Слайд 6Цели урока:
Изучить закономерности последовательного и параллельного соединения проводников.
Определить соотношение между величинами

силы тока, напряжением, сопротивлением при последовательном и параллельном включении.
Цели урока:Изучить закономерности последовательного и параллельного соединения проводников.Определить соотношение между величинами силы тока, напряжением, сопротивлением при последовательном

Слайд 7Особенности последовательного соединения проводников
Проводники включаются в цепь последовательно друг за другом.
Цепь

не имеет разветвлений.
Особенности последовательного соединения проводниковПроводники включаются в цепь последовательно друг за другом.Цепь не имеет разветвлений.

Слайд 8Закономерности последовательного соединения проводников
Сила тока во всех

участках цепи одинакова.
Закономерности последовательного соединения проводниковСила тока во всех

Слайд 9 Закономерности последовательного соединения проводников
U
Полное напряжение в цепи равно сумме напряжений на

отдельных участках.
Закономерности последовательного соединения проводников UПолное напряжение в цепи равно сумме напряжений на отдельных участках.

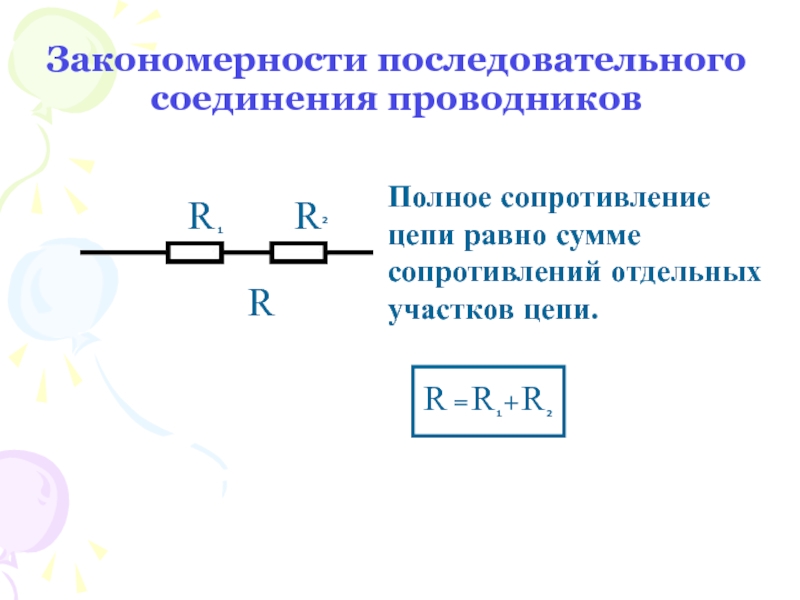

Слайд 10Закономерности последовательного соединения проводников
Полное сопротивление цепи равно сумме сопротивлений отдельных участков

цепи.
Закономерности последовательного соединения проводников Полное сопротивление цепи равно сумме сопротивлений отдельных участков цепи.

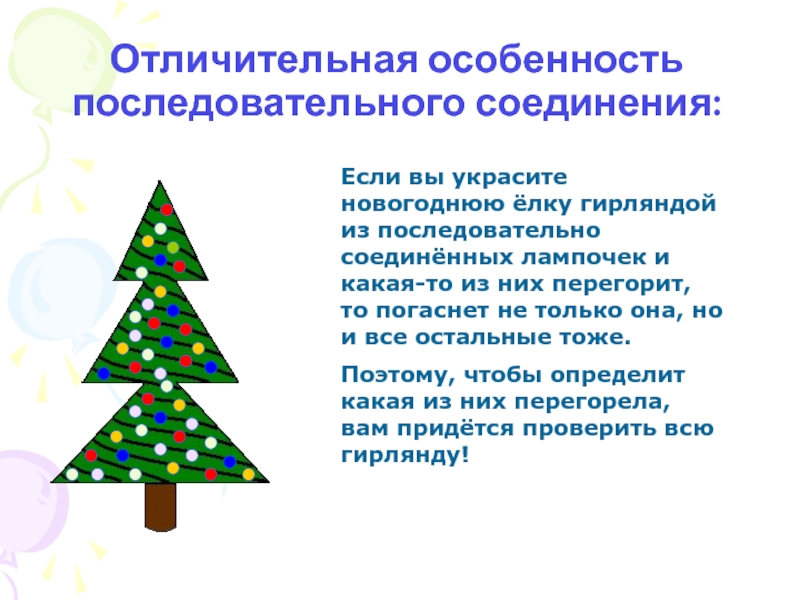

Слайд 11Отличительная особенность последовательного соединения:
Если вы украсите новогоднюю ёлку гирляндой из последовательно

соединённых лампочек и какая-то из них перегорит, то погаснет не только она, но и все остальные тоже.
Поэтому, чтобы определит какая из них перегорела, вам придётся проверить всю гирлянду!
Отличительная особенность последовательного соединения: Если вы украсите новогоднюю ёлку гирляндой из последовательно соединённых лампочек и какая-то из

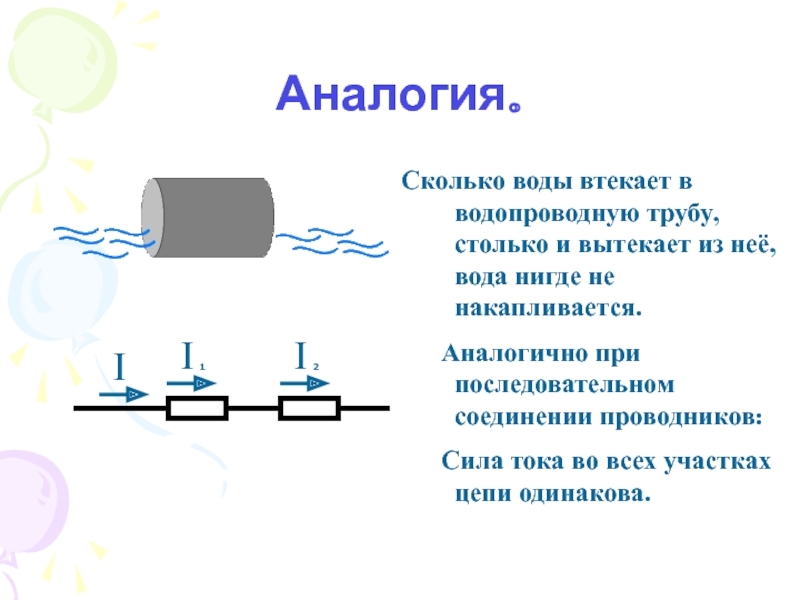

Слайд 12Аналогия.
Сколько воды втекает в водопроводную трубу, столько и вытекает из неё,

вода нигде не накапливается.
Аналогично при последовательном соединении проводников:
Сила тока во всех участках цепи одинакова.
Аналогия.Сколько воды втекает в водопроводную трубу, столько и вытекает из неё, вода нигде не накапливается.	Аналогично при последовательном

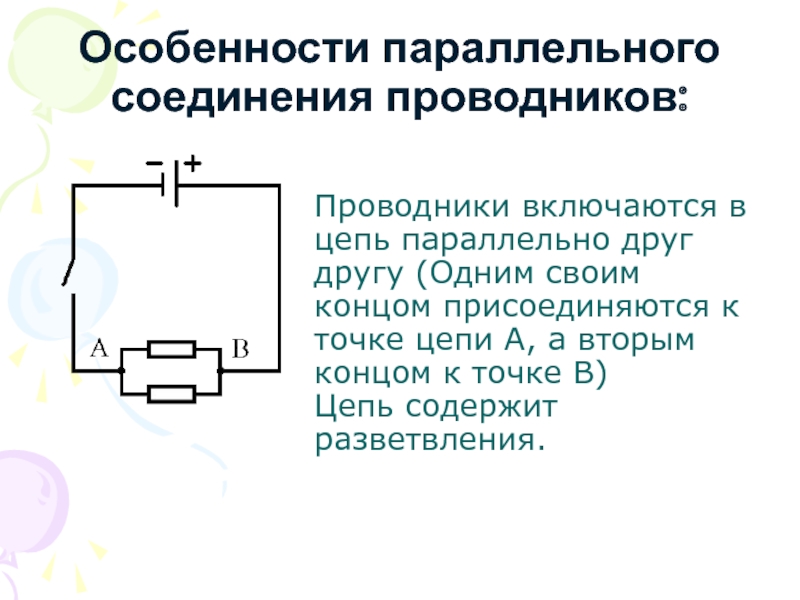

Слайд 13Особенности параллельного соединения проводников:
Проводники включаются в цепь параллельно друг другу (Одним

своим концом присоединяются к точке цепи А, а вторым концом к точке В)
Цепь содержит разветвления.
Особенности параллельного соединения проводников:Проводники включаются в цепь параллельно друг другу (Одним своим концом присоединяются к точке цепи

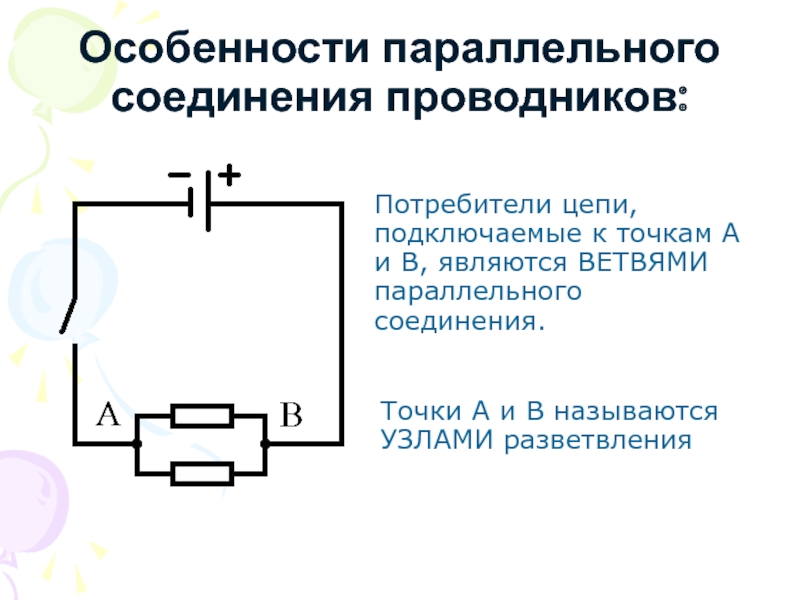

Слайд 14Особенности параллельного соединения проводников:
Потребители цепи, подключаемые к точкам А и В,

являются ВЕТВЯМИ параллельного соединения.

Точки А и В называются УЗЛАМИ разветвления

Особенности параллельного соединения проводников:Потребители цепи, подключаемые к точкам А и В, являются ВЕТВЯМИ параллельного соединения.Точки А и

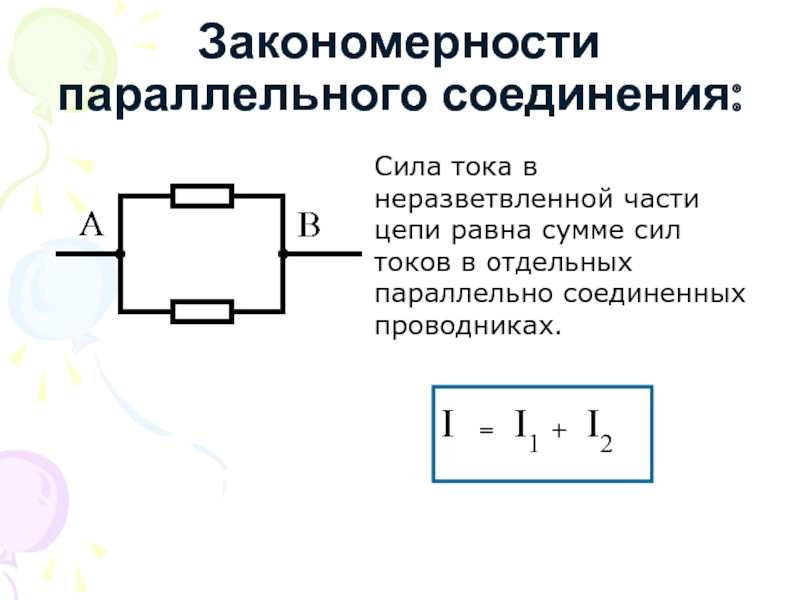

Слайд 15Закономерности параллельного соединения:
Сила тока в неразветвленной части цепи равна сумме сил

токов в отдельных параллельно соединенных проводниках.
Закономерности параллельного соединения:Сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках.

Слайд 16Закономерности параллельного соединения проводников:
Напряжение на участке цепи АВ и на концах

проводников соединенных параллельно одно и то же.
Закономерности параллельного соединения проводников:Напряжение на участке цепи АВ и на концах проводников соединенных параллельно одно и то

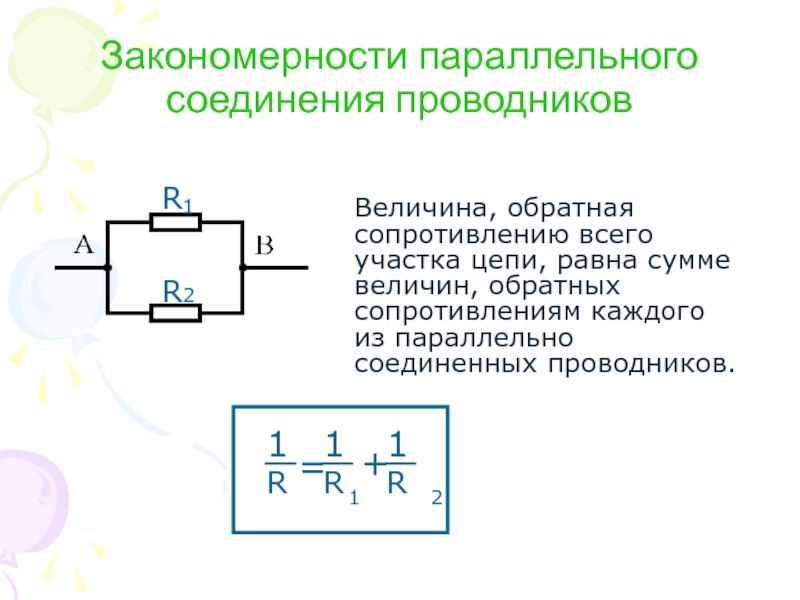

Слайд 17Закономерности параллельного соединения проводников
Величина, обратная сопротивлению всего участка цепи, равна сумме

величин, обратных сопротивлениям каждого из параллельно соединенных проводников.
Закономерности параллельного соединения проводниковВеличина, обратная сопротивлению всего участка цепи, равна сумме величин, обратных сопротивлениям каждого из параллельно

Слайд 18Аналогия
Поток воды в реке, встречая на своем пути препятствие, распределяется по

двум направлениям, которые затем сходятся вместе.

Аналогично сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках.

АналогияПоток воды в реке, встречая на своем пути препятствие, распределяется по двум направлениям, которые затем сходятся вместе.Аналогично

Слайд 19Отличительная особенность параллельного соединения
Выход из строя одной из ламп не отражается

на работе другой.
Отличительная особенность параллельного соединения Выход из строя 	одной из ламп 	не отражается 	на работе 	другой.

Слайд 20Задача.
Для освещения трамвайного вагона используются 120-вольтовые электрические

лампы, тогда как напряжение в контактной сети трамвая 600 В. Как должны быть включены в такую сеть лампы, чтобы на каждую из них приходилось нормальное напряжение? Сколько ламп включено в сеть?

Задача.Для  освещения  трамвайного  вагона  используются 120-вольтовые электрические лампы, тогда как напряжение  в

Слайд 21Домашнее задание.
§48, 49 упражнение 22, 23
Придумать и нарисовать схему электрической цепи

для освещения парковой аллеи протяженностью 300м, если через каждый 100м с обеих сторон должны стоять фонари, подключенные к одному источнику питания. Какое напряжение должно подаваться, если взять лампы рассчитанные на 150вольт.
Домашнее задание.§48, 49 упражнение 22, 23Придумать и нарисовать схему электрической цепи для освещения парковой аллеи протяженностью 300м,

Слайд 22
Спасибо за урок ☺

Спасибо за урок ☺
