Презентация, доклад по физике на тему Полупроводники

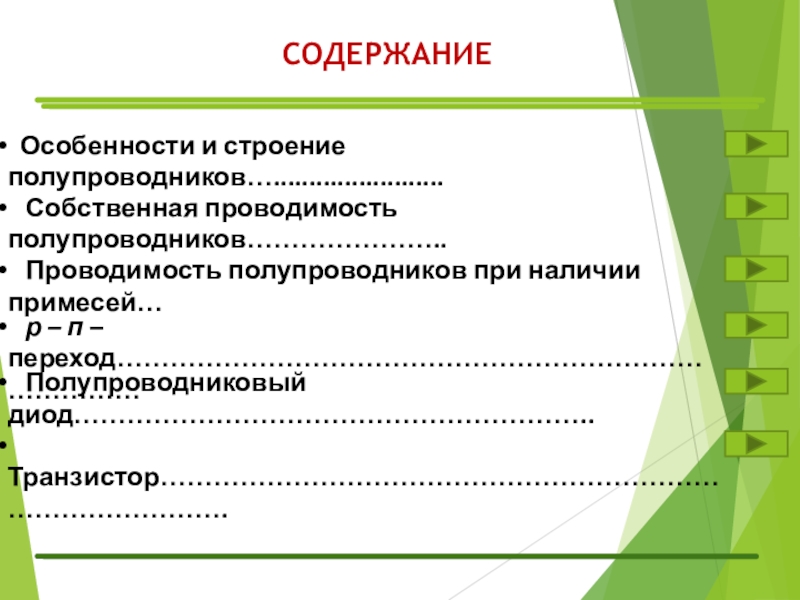

р – п – переход………………………………………………………………………

Полупроводниковый диод…………………………………………………..

Транзистор…………………………………………………………………………….

ρ

Т

0

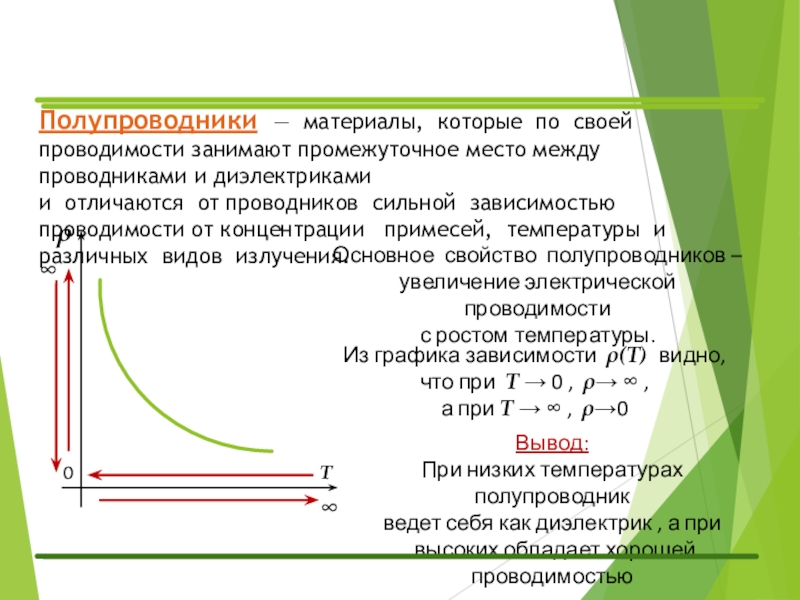

Основное свойство полупроводников – увеличение электрической проводимости
с ростом температуры.

∞

Из графика зависимости ρ(Т) видно,
что при Т → 0 , ρ→ ∞ ,
а при Т → ∞ , ρ→0

Вывод:
При низких температурах полупроводник
ведет себя как диэлектрик , а при
высоких обладает хорошей проводимостью

∞

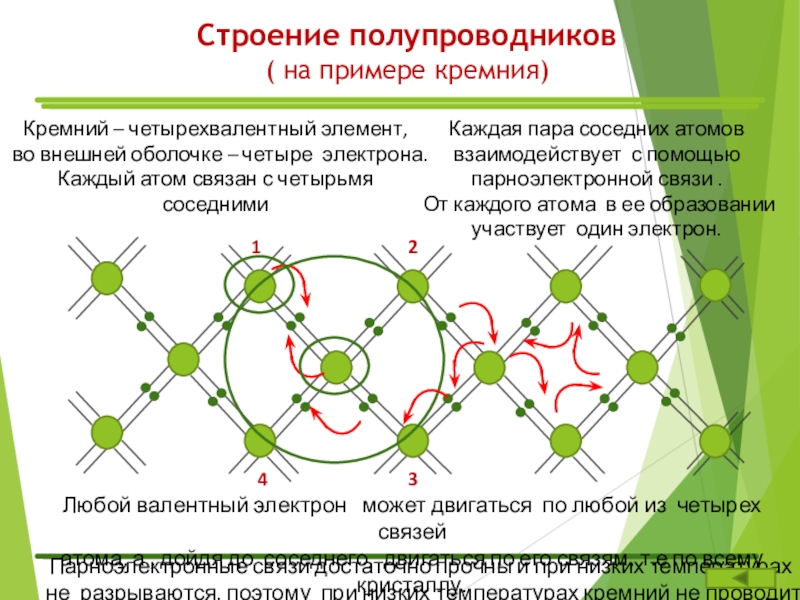

Каждая пара соседних атомов
взаимодействует с помощью парноэлектронной связи .
От каждого атома в ее образовании участвует один электрон.

Любой валентный электрон может двигаться по любой из четырех связей
атома, а , дойдя до соседнего, двигаться по его связям, т.е по всему кристаллу.

Парноэлектронные связи достаточно прочны и при низких температурах
не разрываются, поэтому при низких температурах кремний не проводит ток.

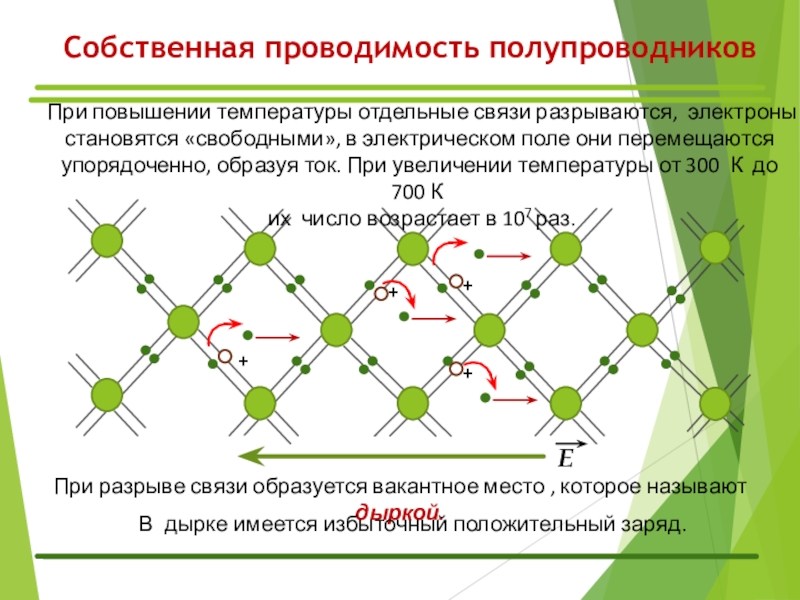

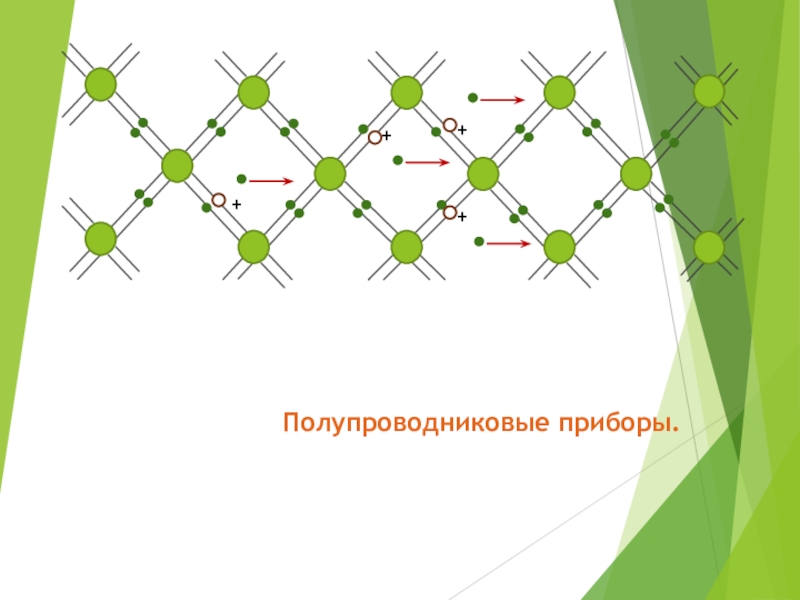

При разрыве связи образуется вакантное место , которое называют дыркой.

В дырке имеется избыточный положительный заряд.

+

+

+

+

Е

Если Е = 0, то перемещение дырок беспорядочно, поэтому
не создает тока.

Если Е ≠ 0, то движение дырок
становится упорядоченным , и к
электрическому току, образованному движением электронов, добавляется ток, связанный с перемещением дырок.

Вывод:
в полупроводниках имеются
носители зарядов двух типов :
электроны и дырки.

Проводимость чистых полупроводников называется
собственной проводимостью полупроводников

Собственная проводимость полупроводников обычно невелика.

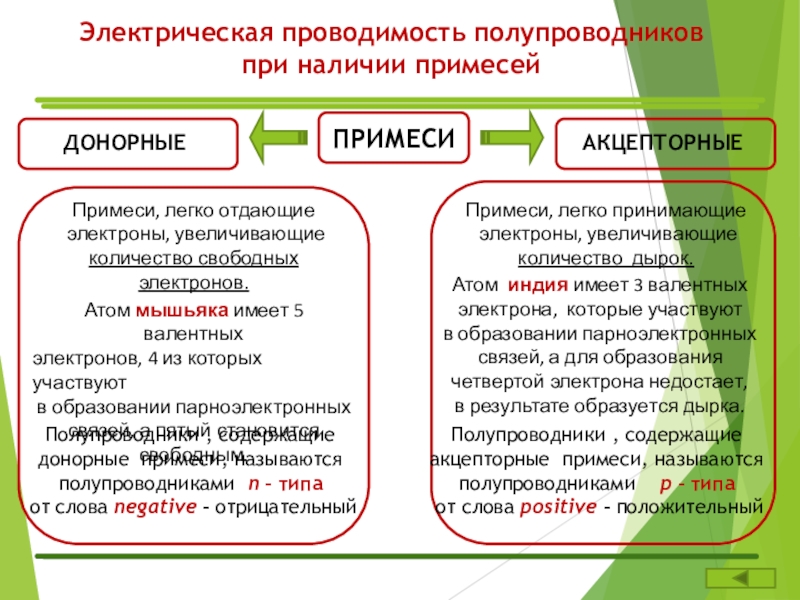

Атом мышьяка имеет 5 валентных
электронов, 4 из которых участвуют
в образовании парноэлектронных
связей, а пятый становится свободным.

Полупроводники , содержащие
донорные примеси, называются
полупроводниками п – типа
от слова negative – отрицательный

Примеси, легко принимающие
электроны, увеличивающие количество дырок.

Атом индия имеет 3 валентных
электрона, которые участвуют
в образовании парноэлектронных
связей, а для образования четвертой электрона недостает,
в результате образуется дырка.

Полупроводники , содержащие
акцепторные примеси, называются
полупроводниками р – типа
от слова positive – положительный

р – типа

п – типа

р – п-переход

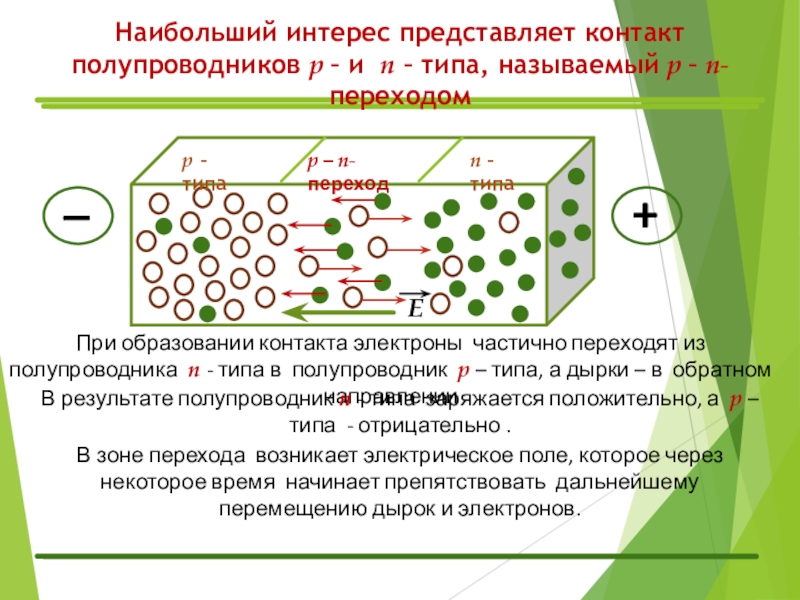

При образовании контакта электроны частично переходят из полупроводника п - типа в полупроводник р – типа, а дырки – в обратном направлении

В результате полупроводник п - типа заряжается положительно, а р – типа - отрицательно .

В зоне перехода возникает электрическое поле, которое через некоторое время начинает препятствовать дальнейшему перемещению дырок и электронов.

Е

+

_

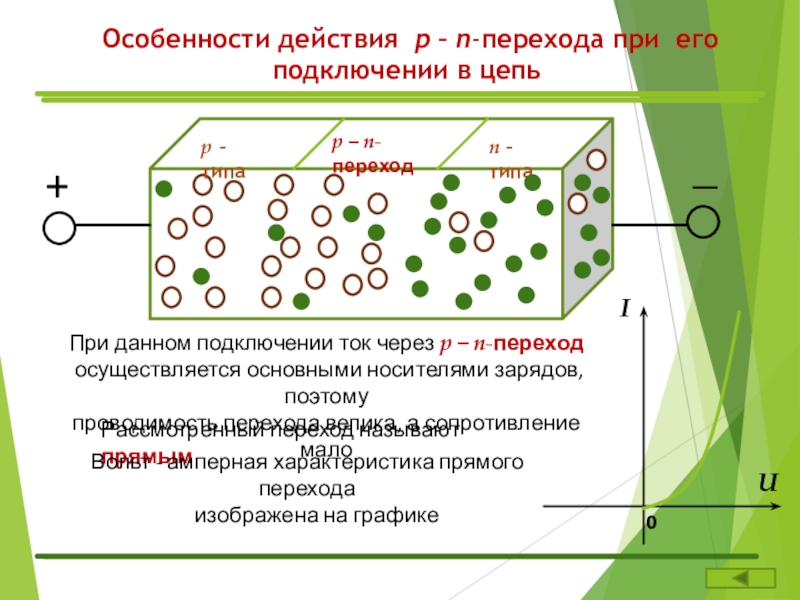

При данном подключении ток через р – п-переход
осуществляется основными носителями зарядов, поэтому
проводимость перехода велика, а сопротивление мало

Особенности действия р – п-перехода при его подключении в цепь

U

I

0

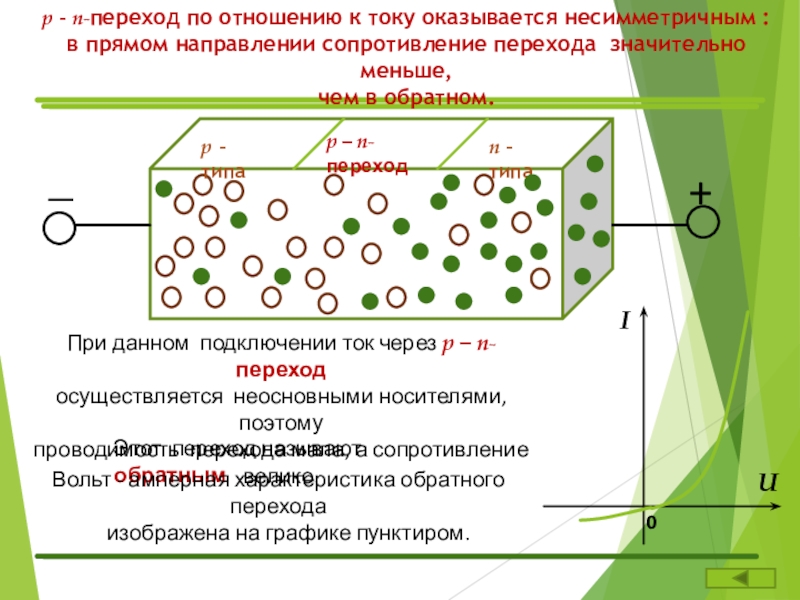

Этот переход называют обратным

Вольт - амперная характеристика обратного перехода
изображена на графике пунктиром.

р – п-переход по отношению к току оказывается несимметричным :
в прямом направлении сопротивление перехода значительно меньше,
чем в обратном.

Ge

In

_

+

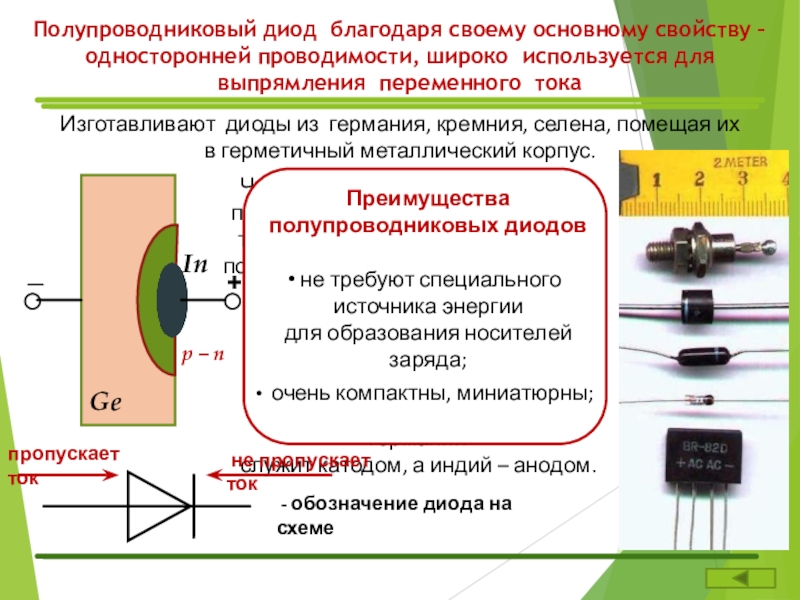

Изготавливают диоды из германия, кремния, селена, помещая их
в герметичный металлический корпус.

Чтобы избежать зазора между
полупроводниками с различными
типами проводимости, в одну из
поверхностей германия вплавляют
каплю индия.

р – п

Между двумя областями с
проводимостями разных типов образуется р – п-переход

В полупроводниковом диоде германий
служит катодом, а индий – анодом.

преимущества

Преимущества
полупроводниковых диодов

не требуют специального источника энергии
для образования носителей
заряда;

очень компактны, миниатюрны;

- обозначение диода на схеме

пропускает ток

не пропускает ток

Ge

In

In

п – р

р – п

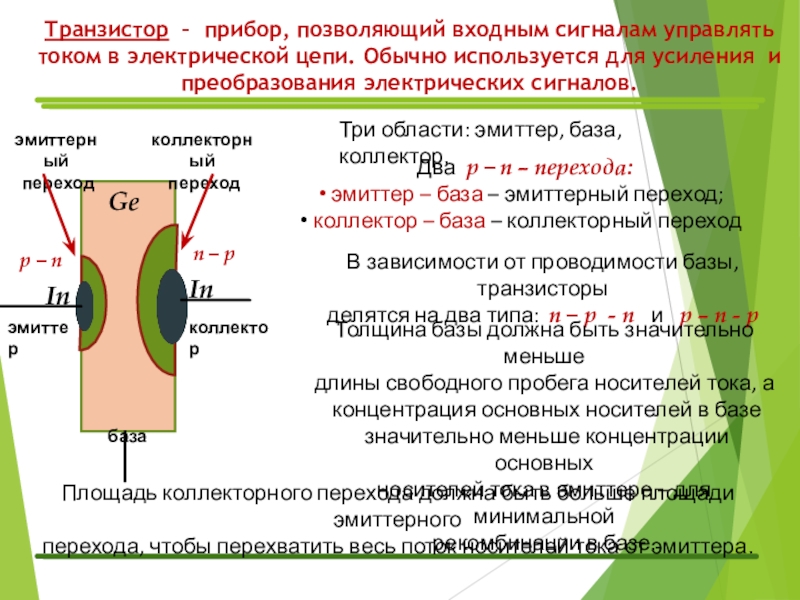

эмиттер

коллектор

база

эмиттерный
переход

коллекторный
переход

Три области: эмиттер, база, коллектор.

Два р – п – перехода:
эмиттер – база – эмиттерный переход;
коллектор – база – коллекторный переход

В зависимости от проводимости базы, транзисторы
делятся на два типа: п – р - п и р – п - р

Толщина базы должна быть значительно меньше
длины свободного пробега носителей тока, а
концентрация основных носителей в базе
значительно меньше концентрации основных
носителей тока в эмиттере – для минимальной
рекомбинации в базе.

Площадь коллекторного перехода должна быть больше площади эмиттерного
перехода, чтобы перехватить весь поток носителей тока от эмиттера.

При создании напряжения между эмиттером
и базой, основные носители - дырки, проникают
в базу, где небольшая часть их рекомбинирует
с электронами базы, а основная часть попадает
в коллекторный переход , который закрыт
для электронов, но не для дырок.
Т.к. основное число дырок, пройдя через базу,
замкнули цепь, сила тока в эмиттере и
коллекторе практически равны.

Сила тока в коллекторе от величины
сопротивления R практически не зависит,
Но от его величины будет зависеть
напряжение на нем. Именно поэтому,
изменяя сопротивление, можно получать многократное усиление напряжения, а , значит,
и мощности .

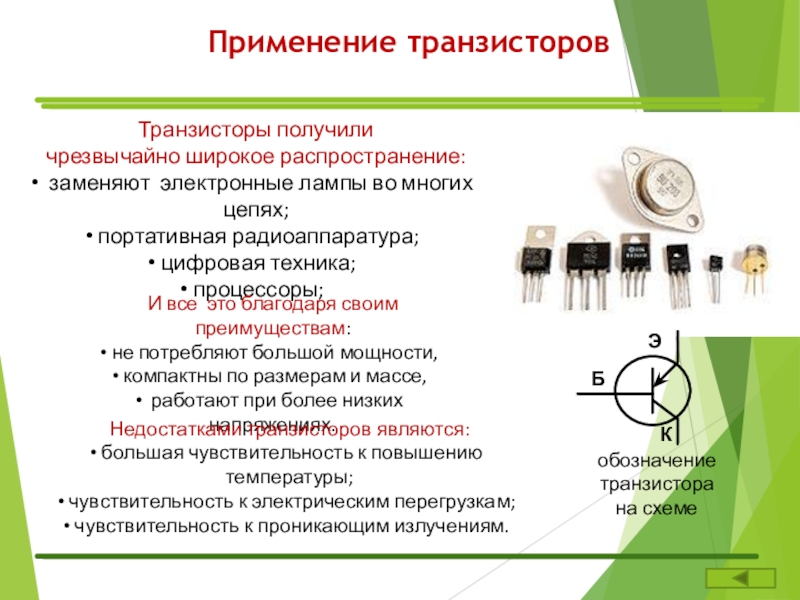

И все это благодаря своим преимуществам:
не потребляют большой мощности,
компактны по размерам и массе,
работают при более низких напряжениях.

Недостатками транзисторов являются:
большая чувствительность к повышению температуры;
чувствительность к электрическим перегрузкам;
чувствительность к проникающим излучениям.

Б

Э

К

обозначение транзистора
на схеме
