Презентация, доклад по физике на тему ОГЭ - 2020 физика. Экспериментальное задание № 17.

Экспериментальное задание№ 17Лабораторная работа перемещена на задание номер 17 и это не очень удобно, поскольку после 17-го задания идёт блок заданий 18–20, ответы на которые, в отличие от лабораторной работы, надо вносить на бланк ответов № 1. Это может способствовать ошибочному заполнению бланков.

Слайд 1ОГЭ - 2020 ФИЗИКА Экспериментальное задание № 17
Учитель физики
Попова Л.

Л.
МБОУ «СОШ № 14»
ОГЭ - 2020  ФИЗИКА Экспериментальное задание № 17Учитель физики Попова Л. Л.МБОУ «СОШ № 14»

Слайд 2Экспериментальное задание
№ 17
Лабораторная работа перемещена на задание номер 17 и это не очень

удобно, поскольку после 17-го задания идёт блок заданий 18–20, ответы на которые, в отличие от лабораторной работы, надо вносить на бланк ответов № 1. Это может способствовать ошибочному заполнению бланков. Это нужно учесть при подготовке к экзамену.
Изменились требования к выполнению экспериментальных заданий: обязательным является запись прямых измерений с учётом абсолютной погрешности. Кроме того, введены новые критерии оценивания экспериментальных заданий. Максимальный балл за выполнение этих заданий — 3.

Экспериментальное	задание№	17Лабораторная работа перемещена на задание номер 17 и это не очень удобно, поскольку после 17-го задания идёт

Слайд 3
Среди косвенных измерений физических величин спецификация предлагает измерение: плотности вещества; силы

Архимеда; коэффициента трения скольжения; жёсткости пружины; момента силы, действующей на рычаг; работы силы упругости при подъёме груза с помощью подвижного или неподвижного блока; работы силы трения; оптической силы и фокусного расстояния собирающей линзы; электрического сопротивления резистора; работы и мощности тока. Проверка умения делать выводы на основании полученных экспериментальных данных связывается с анализом: зависимости силы упругости, возникающей в пружине, от степени деформации пружины; зависимости силы тока, возникающей в проводнике, от напряжения на концах проводника; зависимости силы трения скольжения от силы нормального давления; свойств изображения, полученного с помощью собирающей линзы. Демонстрация умений проводить экспериментальную проверку физических законов и следствий предполагает проверку в ходе лабораторной работы правила для электрического напряжения при последовательном соединении резисторов либо правила для силы электрического тока при параллельном соединении резисторов.
Среди косвенных измерений физических величин спецификация предлагает измерение: плотности вещества; силы Архимеда; коэффициента трения скольжения; жёсткости пружины;

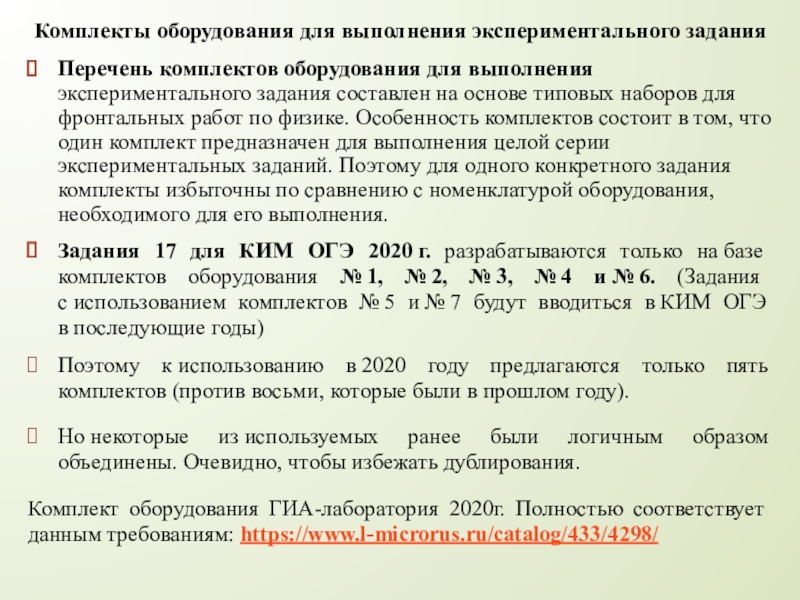

Слайд 4Комплекты оборудования для выполнения экспериментального задания
Перечень комплектов оборудования для выполнения

экспериментального задания составлен на основе типовых наборов для фронтальных работ по физике. Особенность комплектов состоит в том, что один комплект предназначен для выполнения целой серии экспериментальных заданий. Поэтому для одного конкретного задания комплекты избыточны по сравнению с номенклатурой оборудования, необходимого для его выполнения.
Задания 17 для КИМ ОГЭ 2020 г. разрабатываются только на базе комплектов оборудования № 1, № 2, № 3, № 4 и № 6. (Задания с использованием комплектов № 5 и № 7 будут вводиться в КИМ ОГЭ в последующие годы)
Поэтому к использованию в 2020 году предлагаются только пять комплектов (против восьми, которые были в прошлом году).
Но некоторые из используемых ранее были логичным образом объединены. Очевидно, чтобы избежать дублирования.
Комплект оборудования ГИА-лаборатория 2020г. Полностью соответствует данным требованиям: https://www.l-microrus.ru/catalog/433/4298/


Комплекты оборудования для выполнения экспериментального задания Перечень комплектов оборудования для выполнения экспериментального задания составлен на основе типовых наборов

Слайд 5Изменения в комплектах
Комплект № 1 для исследования плотности вещества и силы Архимеда объединяет

два первых старых комплекта. Добавляется поваренная соль и палочка для перемешивания с целью изучения изменений плотности жидкости при растворении в ней веществ.
Комплект № 2, используемый для лабораторных работ на закон Гука и силу трения, составлен из двух старых комплектов с добавлением пружин на миллиметровой шкале и транспортира.
Комплект № 3 по электричеству в 2020 году практически не меняется (только в последующие годы должен появиться набор проволочных резисторов).
Комплекты № 4 и № 6 будут использованы для изучения оптических явлений и законов статики и по большей части также соответствуют аналогичным, используемым ранее.

КРАСНЫМ ЦВЕТОМ ВЫДЕЛЕНЫ НОВЫЕ ЭЛЕМЕНТЫ КОМПЛЕКТОВ
Изменения в комплектахКомплект № 1 для исследования плотности вещества и силы Архимеда объединяет два первых старых комплекта. Добавляется поваренная

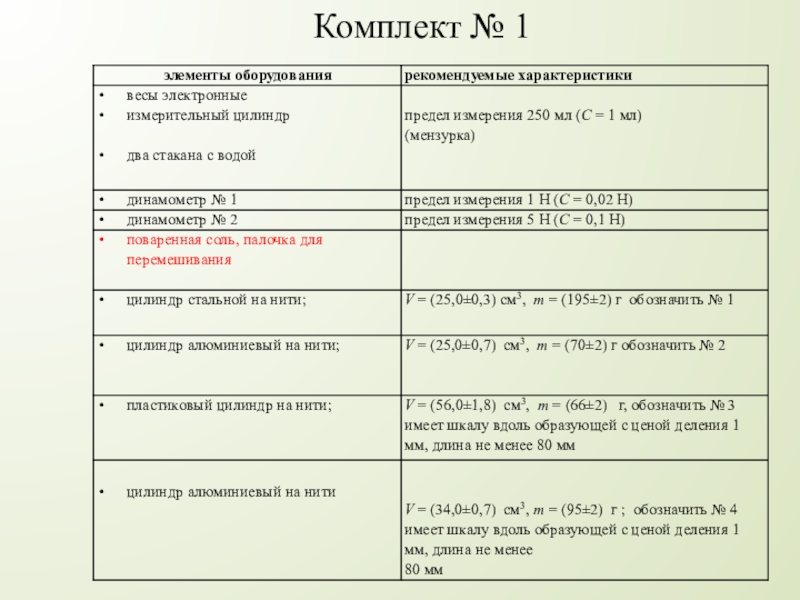

Слайд 6Комплект № 1

Комплект № 1

Слайд 7Комплект № 2

Комплект № 2

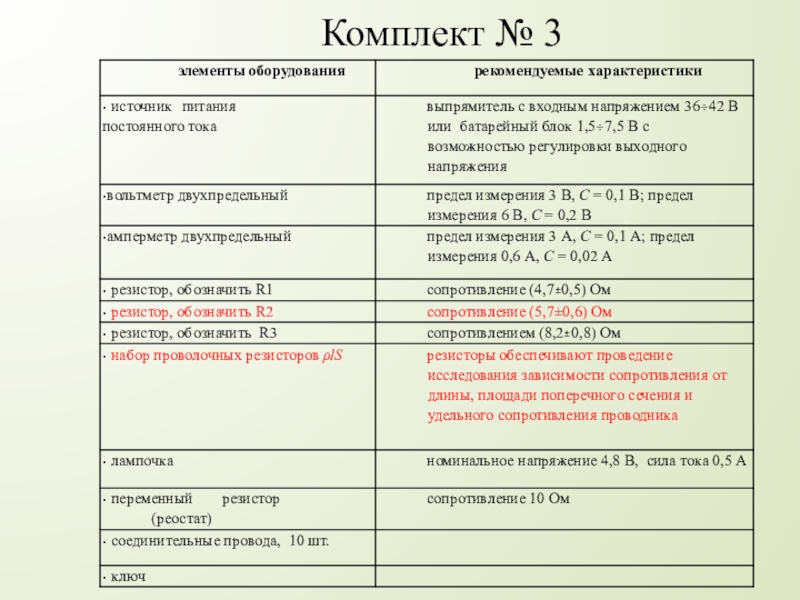

Слайд 8Комплект № 3


Комплект № 3

Слайд 9Комплект № 4

Комплект № 4

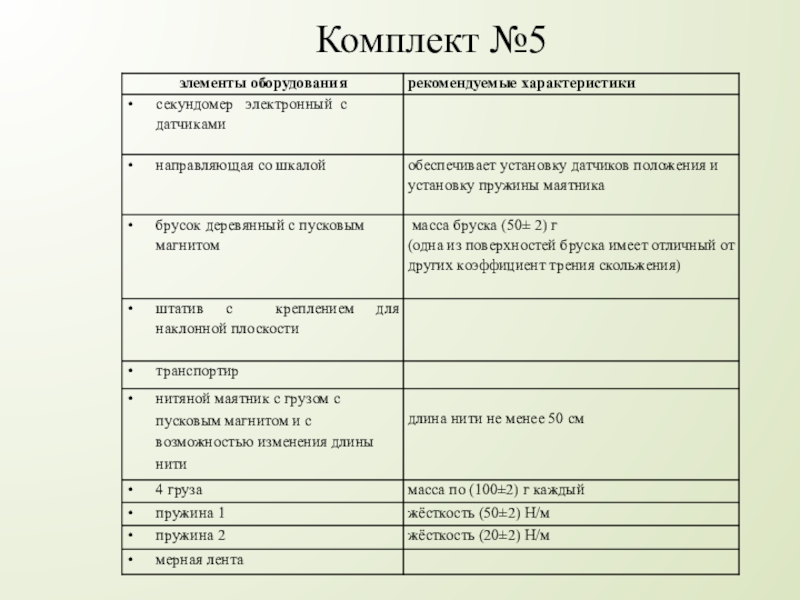

Слайд 10Комплект №5

Комплект №5

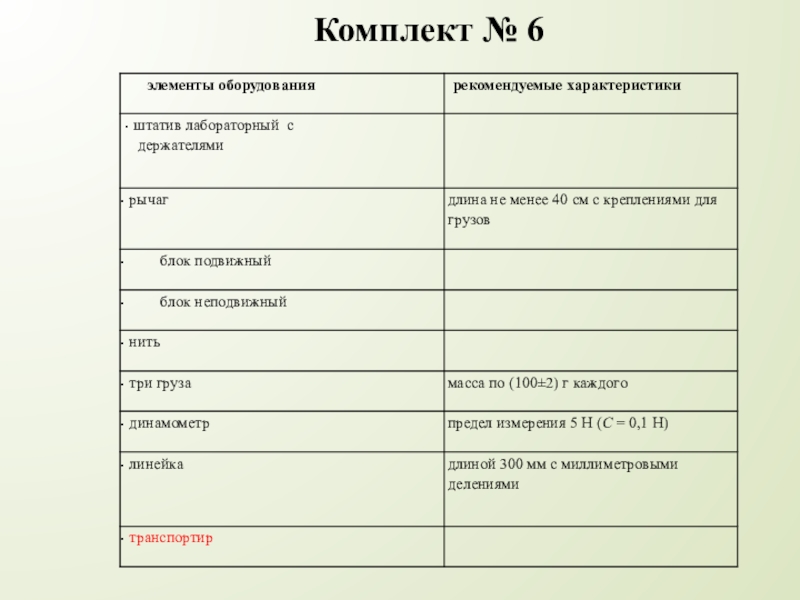

Слайд 11Комплект № 6

Комплект № 6

Слайд 12Комплект № 7

Комплект № 7

Слайд 13К НОВОЙ ОФИЦИАЛЬНОЙ
ДЕМОНСТРАЦИОННОЙ ВЕРСИИ ОГЭ



СОЗДАНО РАЗРАБОТЧИКАМИ ОГЭ

ЭКСПЕРИМЕНТАЛЬНЫЕ ЗАДАНИЯ

К НОВОЙ ОФИЦИАЛЬНОЙДЕМОНСТРАЦИОННОЙ ВЕРСИИ ОГЭ СОЗДАНО РАЗРАБОТЧИКАМИ ОГЭЭКСПЕРИМЕНТАЛЬНЫЕ ЗАДАНИЯ

Слайд 14Проверка правила сложения напряжений при последовательном соединении резисторов
Задание: Проверьте правило сложения

напряжений при последовательном соединении резисторов R1 и R2 в электрической цепи, приведённой на фото.
Погрешность прямого измерения напряжения вольтметром равна = 0,3 В.

Проверка правила сложения напряжений при последовательном соединении резисторовЗадание: Проверьте правило сложения напряжений при последовательном соединении резисторов R1

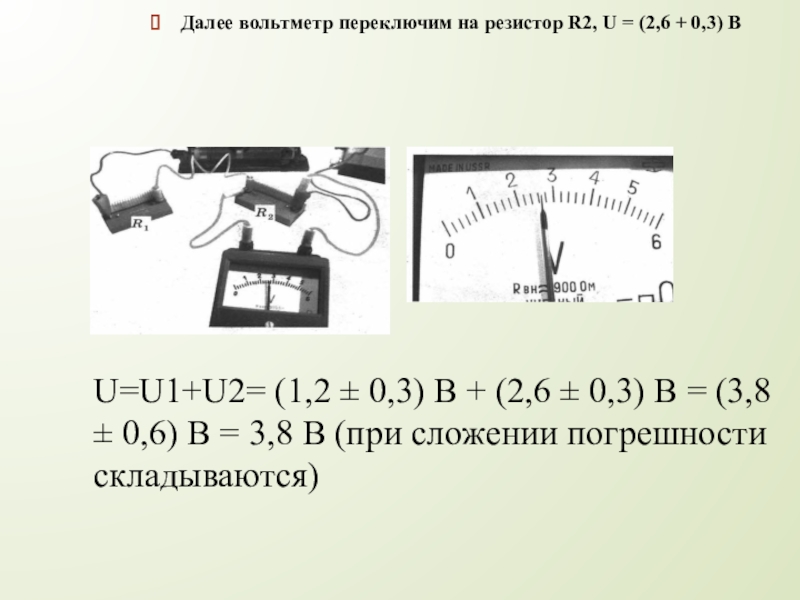

Слайд 15U=U1+U2= (1,2 ± 0,3) В + (2,6 ± 0,3) В =

(3,8 ± 0,6) В = 3,8 В (при сложении погрешности складываются)

Далее вольтметр переключим на резистор R2, U = (2,6 + 0,3) В

U=U1+U2= (1,2 ± 0,3) В + (2,6 ± 0,3) В = (3,8 ± 0,6) В = 3,8

Слайд 16Теперь измеряем общее напряжение:
Отмечаем U и на числовой оси:







Вывод:
Интервалы (3,8

- 0,6) В ≤ U ≤ (3,8 + 0,6) В и (4,0 - 0,3) В≤ Uo ≤ (4,0 + 0,3) В пересекаются (см. рис.), следовательно, величины равны. Правило U = U1 + U2 выполняется.






Теперь измеряем общее напряжение:Отмечаем U и на числовой оси:Вывод: Интервалы (3,8 - 0,6) В ≤ U ≤

Слайд 17Спасибо за внимание

Спасибо за внимание
