Презентация, доклад по физике на тему Меншікті кедергі 8 класс

Сабақтың мақсаты:1. Білімділік. Меншікті кедергі, электр кедергісінің температураға тәуелділігі, асқан өткізгіштік туралы оқушыларға алғашқы түсініктер беру, жаңа білімді қалыптастыру.2. Дамытушылық. Оқушылардың табиғат танушылығын, табиғатқа қызығушылығын арттыру, логикалық ойлау қабілеттерін

Слайд 1


§39. Меншікті кедергі
§40. Электр кедергісінің температураға тәуелділігі. Асқан өткізгіштік

§39. Меншікті кедергі§40. Электр кедергісінің температураға тәуелділігі. Асқан өткізгіштік

Слайд 2
Сабақтың мақсаты:

1. Білімділік. Меншікті

кедергі, электр кедергісінің температураға тәуелділігі, асқан өткізгіштік туралы оқушыларға алғашқы түсініктер беру, жаңа білімді қалыптастыру.
2. Дамытушылық. Оқушылардың табиғат танушылығын, табиғатқа қызығушылығын арттыру, логикалық ойлау қабілеттерін дамыту.
3. Тәрбиелік. Оқушыларды сүйіспеншілікке, мейірімділікке, адамгершілікке, еңбекшілдікке, ізденімпаздаққа тәрбиелеу.

Сабақтың мақсаты:1. Білімділік. Меншікті кедергі, электр кедергісінің температураға тәуелділігі, асқан

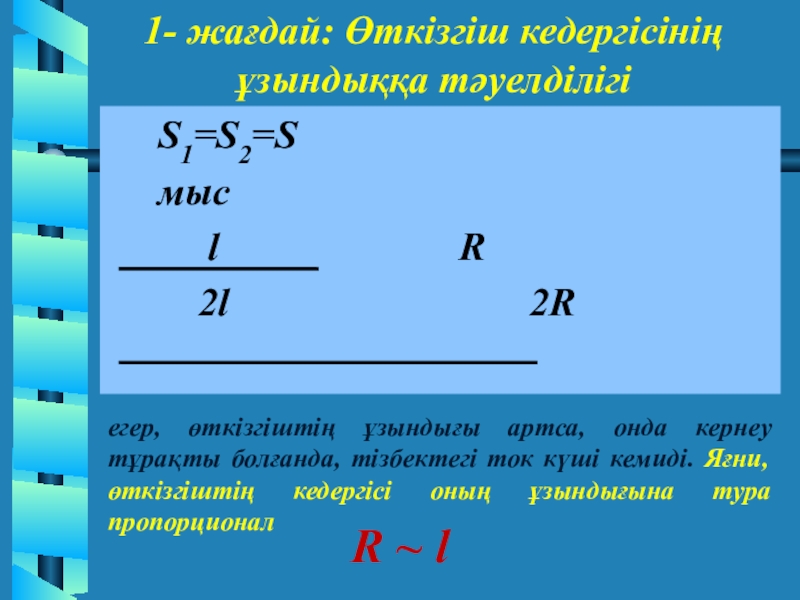

Слайд 41- жағдай: Өткізгіш кедергісінің ұзындыққа тәуелділігі
S1=S2=S

мыс
l R
2l 2R



R ~ l

егер, өткізгіштің ұзындығы артса, онда кернеу тұрақты болғанда, тізбектегі ток күші кемиді. Яғни, өткізгіштің кедергісі оның ұзындығына тура пропорционал

1- жағдай: Өткізгіш кедергісінің ұзындыққа тәуелділігі   S1=S2=S   мыс     l

Слайд 52 – жағдай: кедергінің өткізгіштің көлденең қимасының ауданына тәуелділігі

l1=l2=l
S мыс
R
2S R/2



R ~ 1/S

Бұдан өткізгіштің көлденең қимасының ауданы, яғни оның қалыңдығы артқан сайын, ток күші де артады. Бұл – өткізгіштің көлденең қимасының ауданы үлкен болғанда оның кедергісі азаяды

2 – жағдай: кедергінің өткізгіштің көлденең қимасының ауданына тәуелділігі

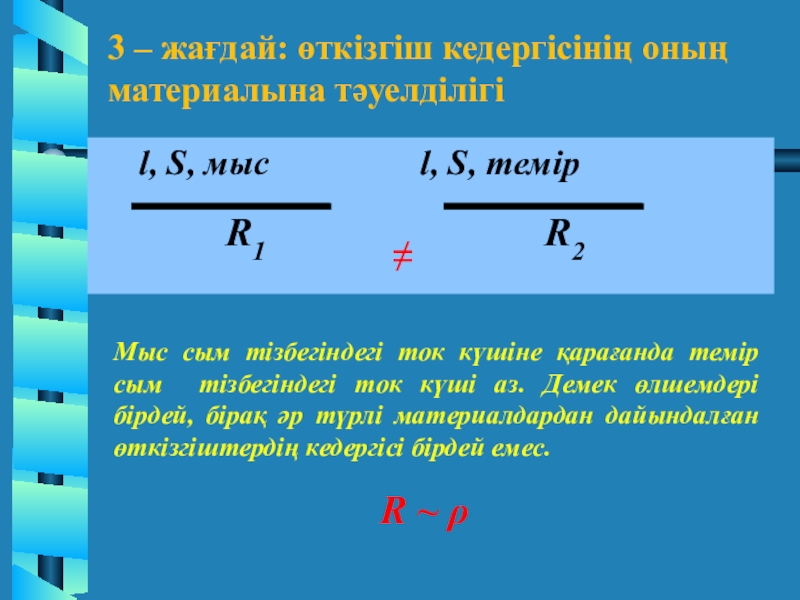

Слайд 63 – жағдай: өткізгіш кедергісінің оның материалына тәуелділігі
l,

S, мыс l, S, темір
R1 ≠ R2


Мыс сым тізбегіндегі ток күшіне қарағанда темір сым тізбегіндегі ток күші аз. Демек өлшемдері бірдей, бірақ әр түрлі материалдардан дайындалған өткізгіштердің кедергісі бірдей емес.

R ~ ρ

3 – жағдай: өткізгіш кедергісінің оның материалына тәуелділігі   l, S, мыс

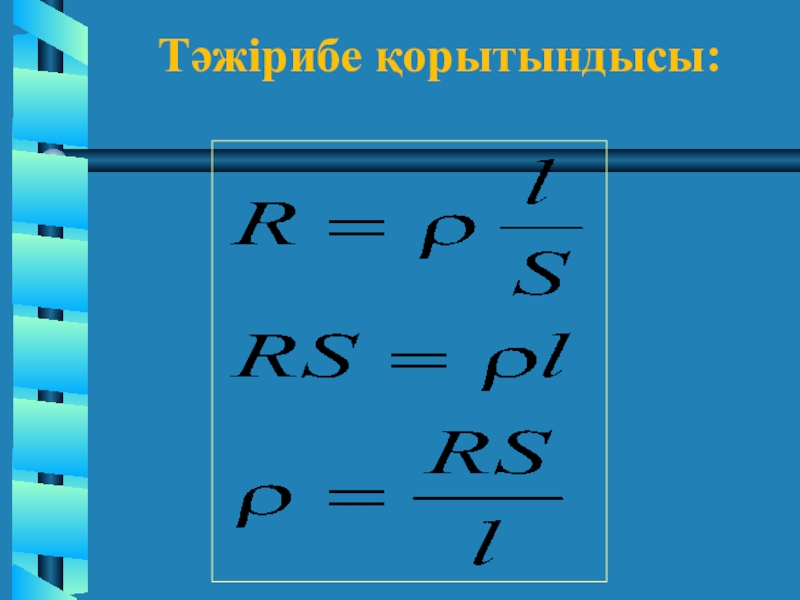

Слайд 7Тәжірибе қорытындысы:

Тәжірибе қорытындысы:

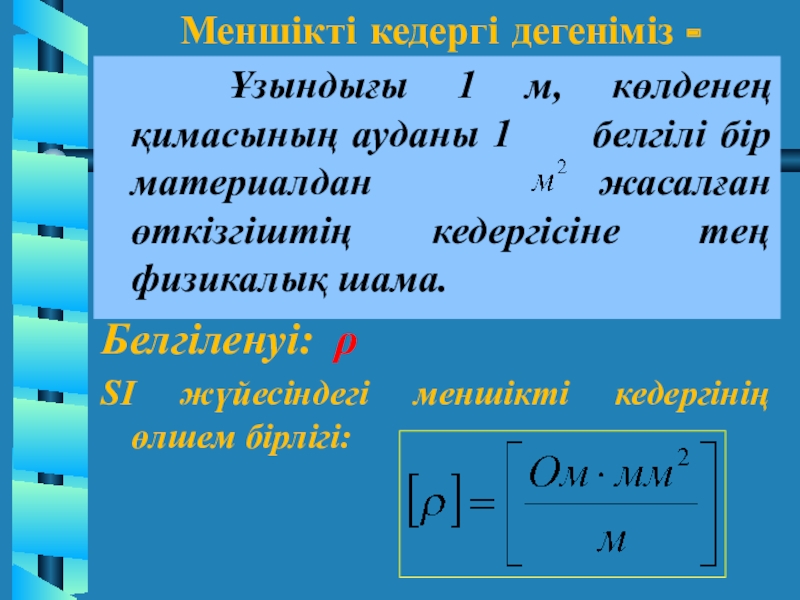

Слайд 8Меншікті кедергі дегеніміз -
Ұзындығы 1 м, көлденең қимасының

ауданы 1 белгілі бір материалдан жасалған өткізгіштің кедергісіне тең физикалық шама.
Белгіленуі: ρ
SI жүйесіндегі меншікті кедергінің өлшем бірлігі:


Меншікті кедергі дегеніміз -  Ұзындығы 1 м, көлденең қимасының ауданы 1   белгілі бір материалдан

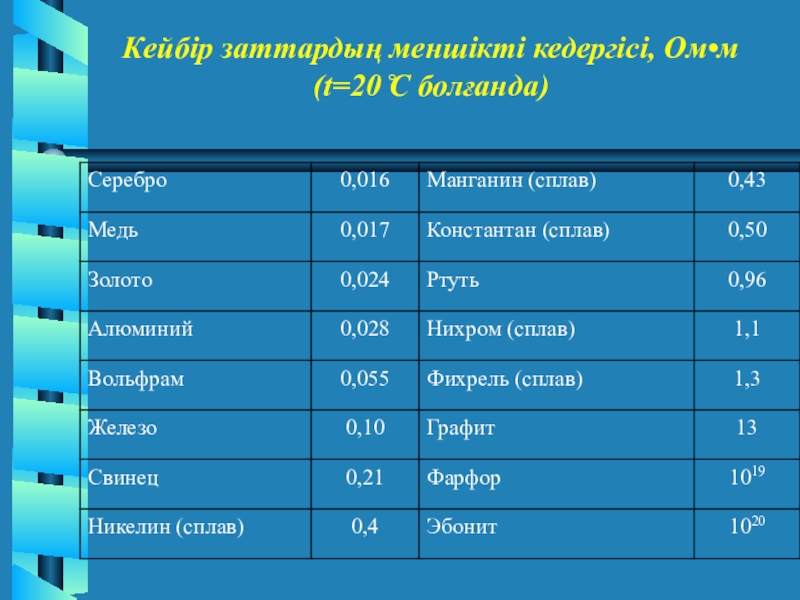

Слайд 9Кейбір заттардың меншікті кедергісі, Ом•м (t=20 ̊C болғанда)

Кейбір заттардың меншікті кедергісі, Ом•м (t=20 ̊C болғанда)

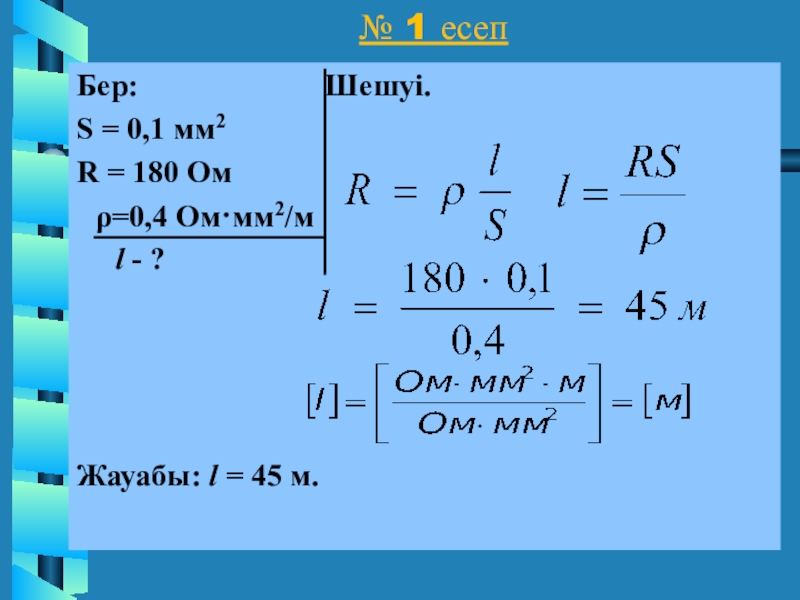

Слайд 10№ 1 есеп
Бер:

Шешуі.
S = 0,1 мм2
R = 180 Ом

l - ?




Жауабы: l = 45 м.


ρ=0,4 Ом·мм2/м



№ 1 есепБер:            Шешуі.S = 0,1

Слайд 11Үй жұмысы:
§ 39,40
19- жаттығу

Үй жұмысы: § 39,40 19- жаттығу

Слайд 12Бүгін сабақта...
Білдім
Білемін

Бүгін сабақта...Білдім Білемін
