Презентация, доклад по физике на тему Магнитный поток

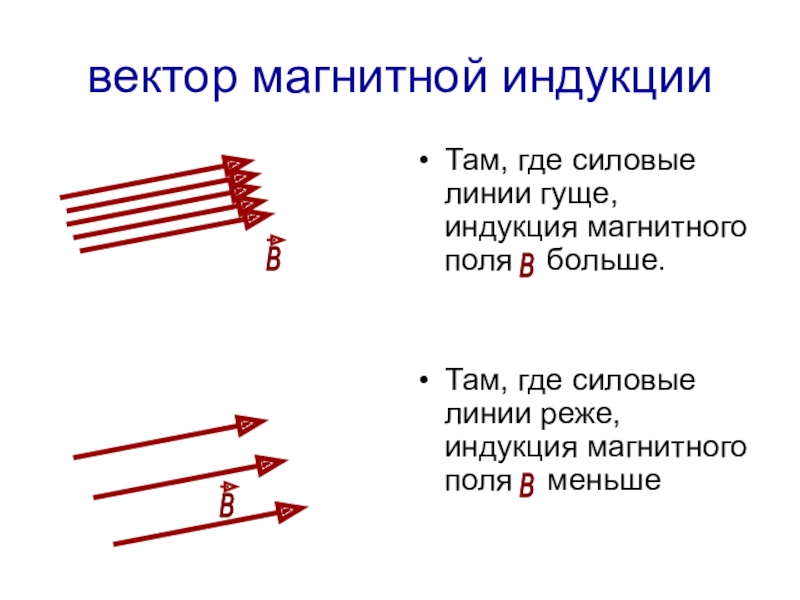

больше.


Там, где силовые линии реже, индукция магнитного поля меньше

В

В

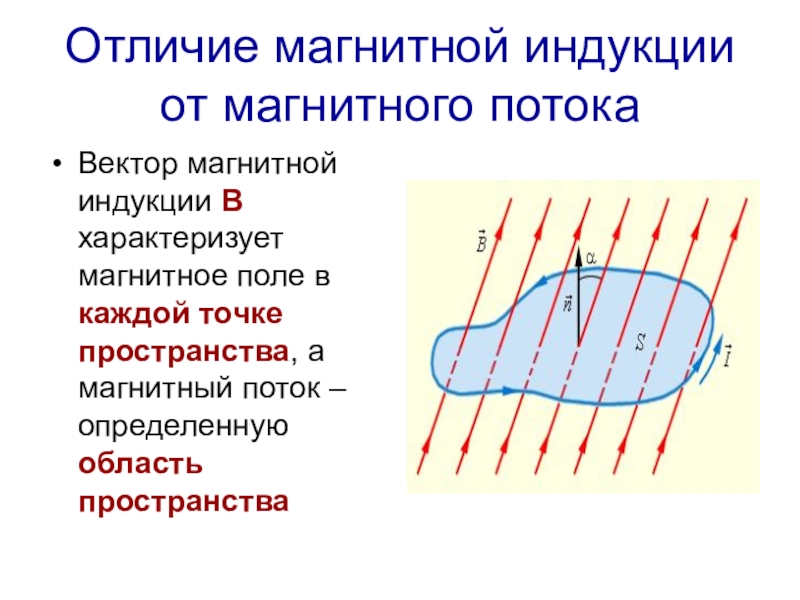

поле в каждой точке пространства, а магнитный поток – определенную область пространства

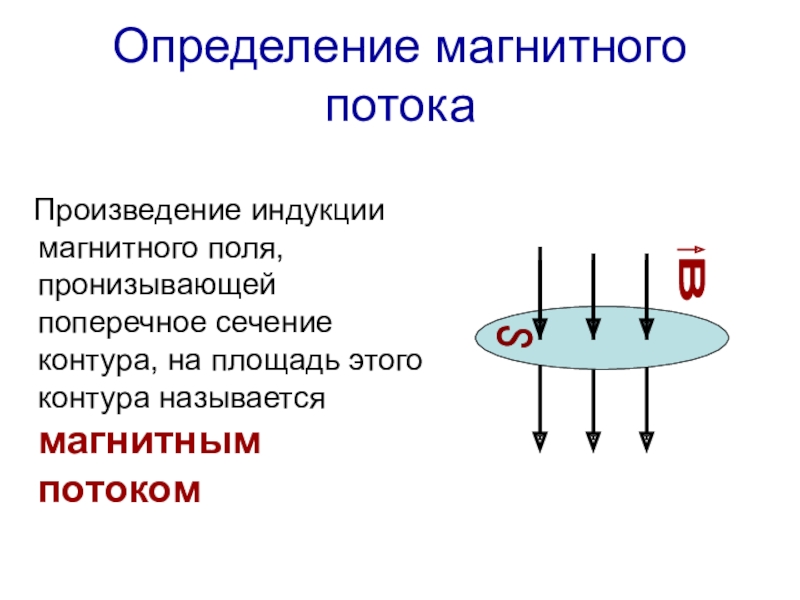

контура, на площадь этого контура называется магнитным потоком

S

величина.

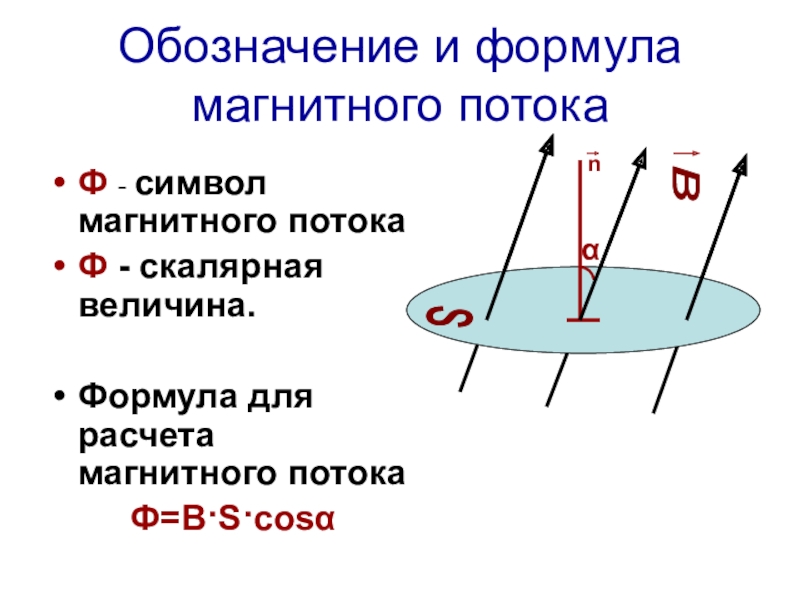

Формула для расчета магнитного потока
Ф=В·S·cosα

f

s

n

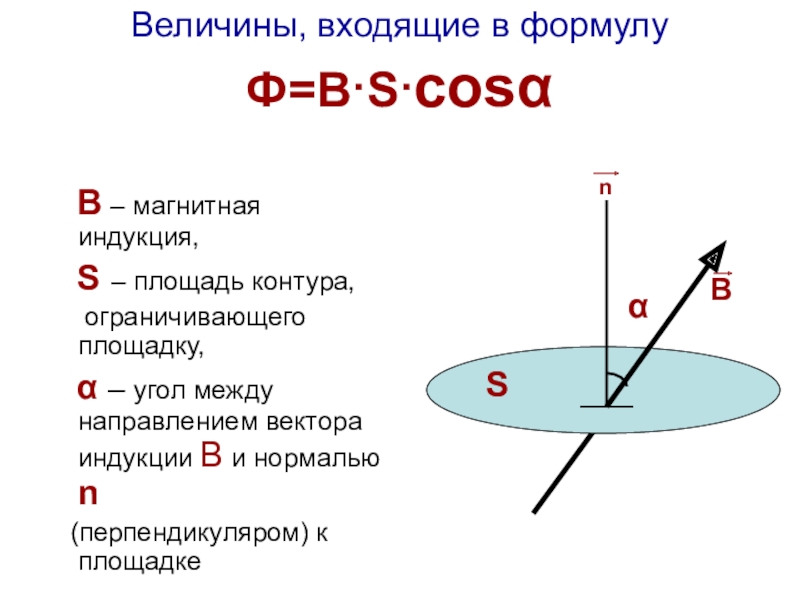

В – магнитная индукция,
S – площадь контура,
ограничивающего площадку,
α – угол между направлением вектора индукции В и нормалью n
(перпендикуляром) к площадке

S

В

α

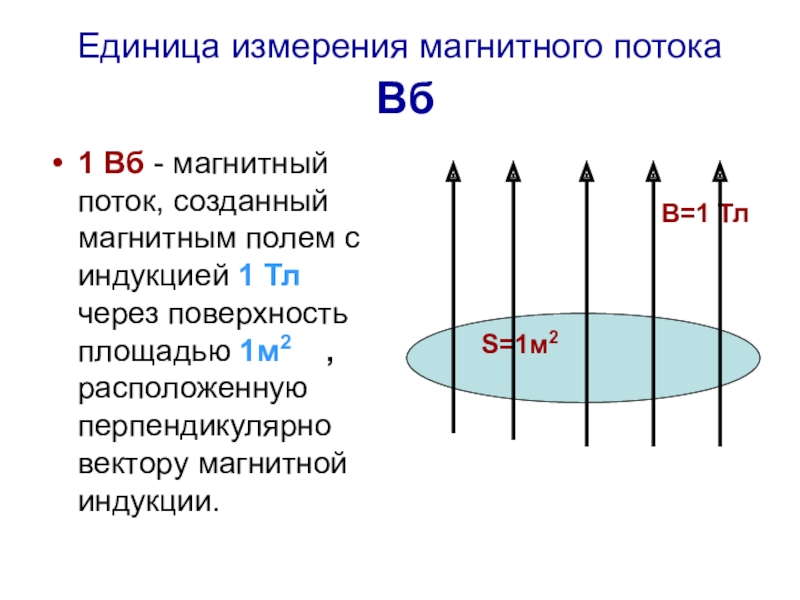

поток, созданный магнитным полем с индукцией 1 Тл через поверхность площадью 1м2 , расположенную перпендикулярно вектору магнитной индукции.

S=1м2

В=1 Тл

контура Δ S

2) Путем изменения величины магнитного поля Δ В

3) Путем изменения угла Δ α

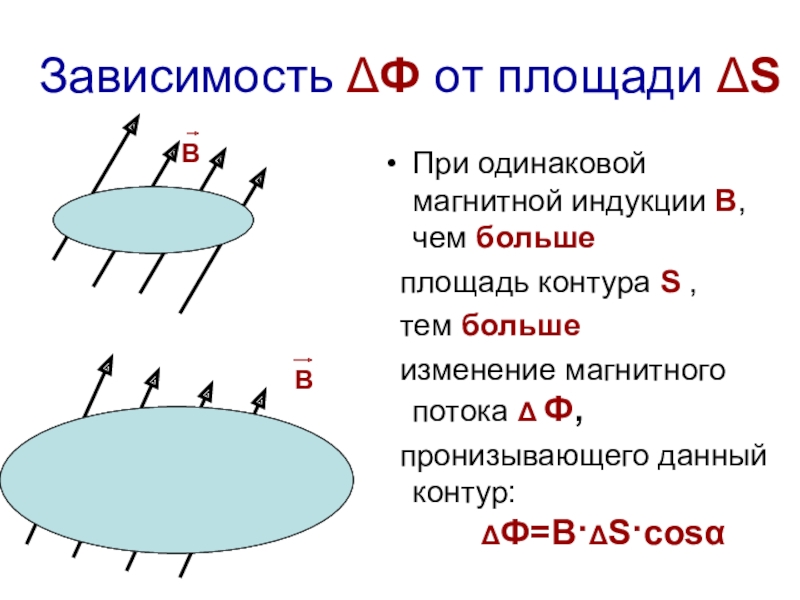

площадь контура S ,
тем больше
изменение магнитного потока Δ Ф,
пронизывающего данный контур:

S

В

В

ΔФ=В·ΔS·cosα

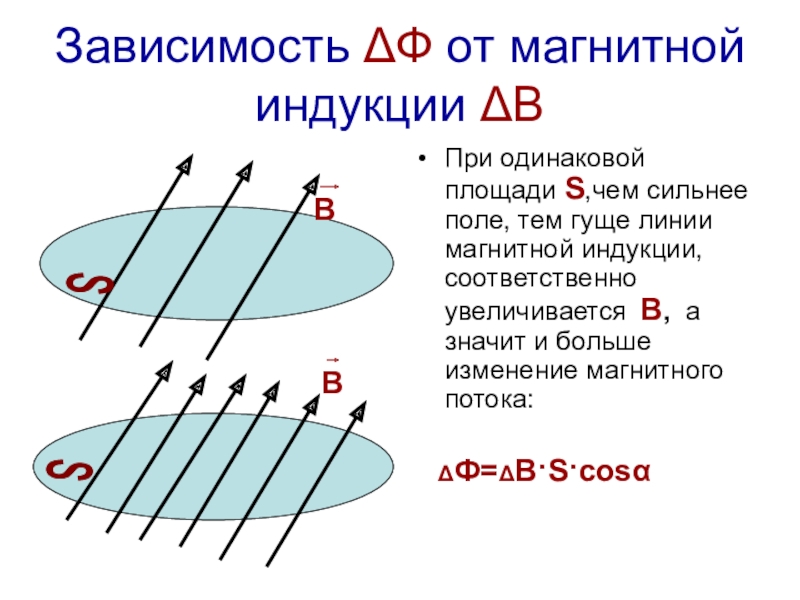

тем гуще линии магнитной индукции, соответственно увеличивается В, а значит и больше изменение магнитного потока:

ΔФ=ΔВ·S·cosα

В

В

s

s

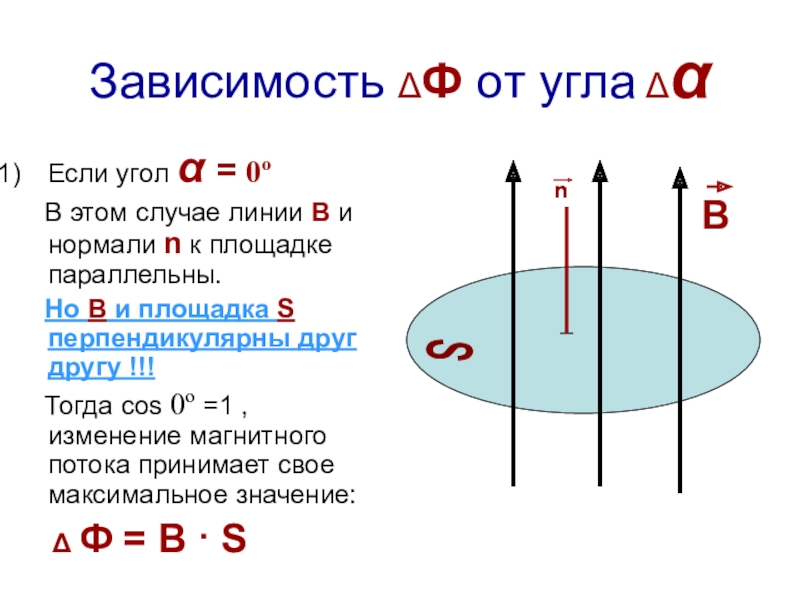

В этом случае линии В и нормали n к площадке параллельны.
Но В и площадка S перпендикулярны друг другу !!!
Тогда cos 0º =1 , изменение магнитного потока принимает свое максимальное значение:
Δ Ф = B · S

s

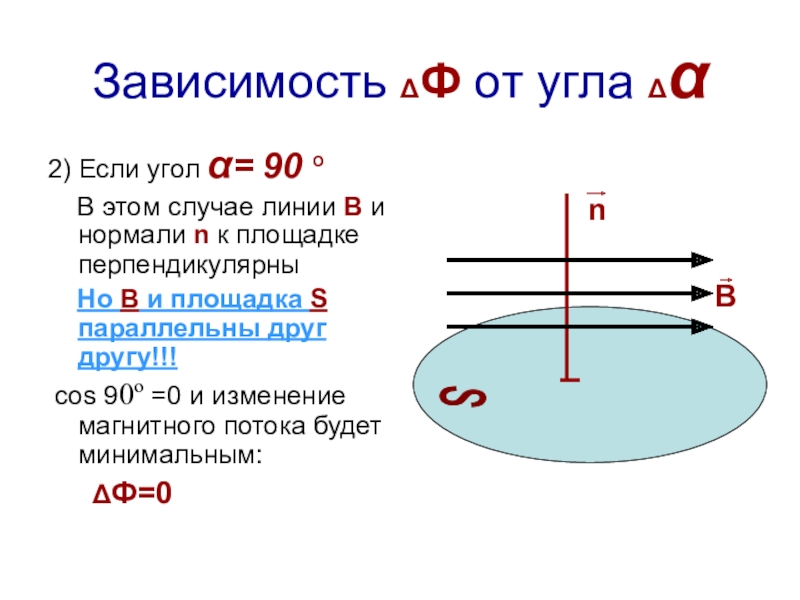

В этом случае линии В и нормали n к площадке перпендикулярны
Но В и площадка S параллельны друг другу!!!
cos 90º =0 и изменение магнитного потока будет минимальным:
ΔФ=0

n

В

s

постоянном магнитном поле В ,угол между В и S постоянно меняется от α1 до α2

Тогда изменение магнитного потока находится по формуле:

ΔФ = В · S · (cosα1 – cosα2 )
