Презентация, доклад по физике на тему Магнитное поле

Магнитное взаимодействиеМагнит Магнитная стрелка Компас

Слайд 1Магнитное поле
Автор Крылова М. А.
Учитель физики МО СТТ
г. Орехово-Зуево

Магнитное полеАвтор Крылова М. А.Учитель физики МО СТТг. Орехово-Зуево

Слайд 2Магнитное взаимодействие
Магнит Магнитная стрелка

Компас
Магнитное взаимодействиеМагнит      Магнитная стрелка    Компас

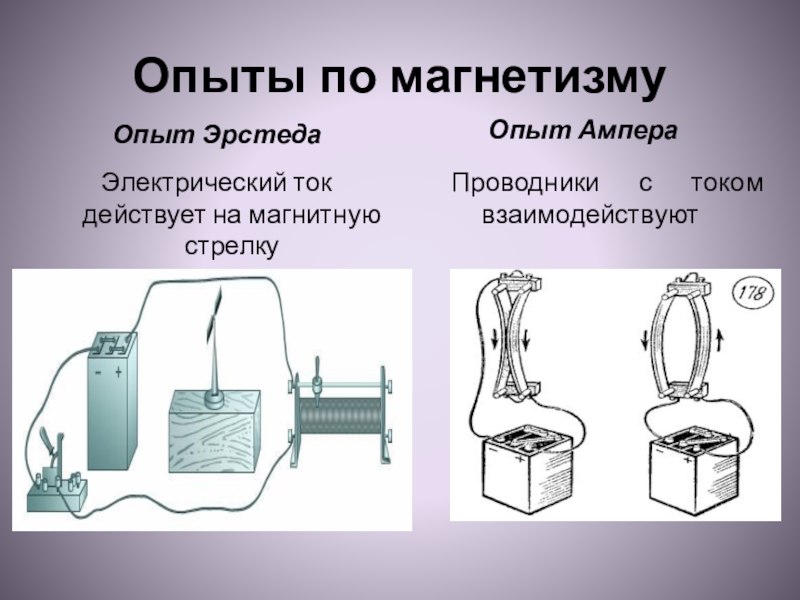

Слайд 3Опыты по магнетизму
Опыт Эрстеда

Электрический ток действует на магнитную стрелку


Опыт Ампера

Проводники с

током взаимодействуют
Опыты по магнетизмуОпыт ЭрстедаЭлектрический ток действует на магнитную стрелкуОпыт АмпераПроводники с током взаимодействуют

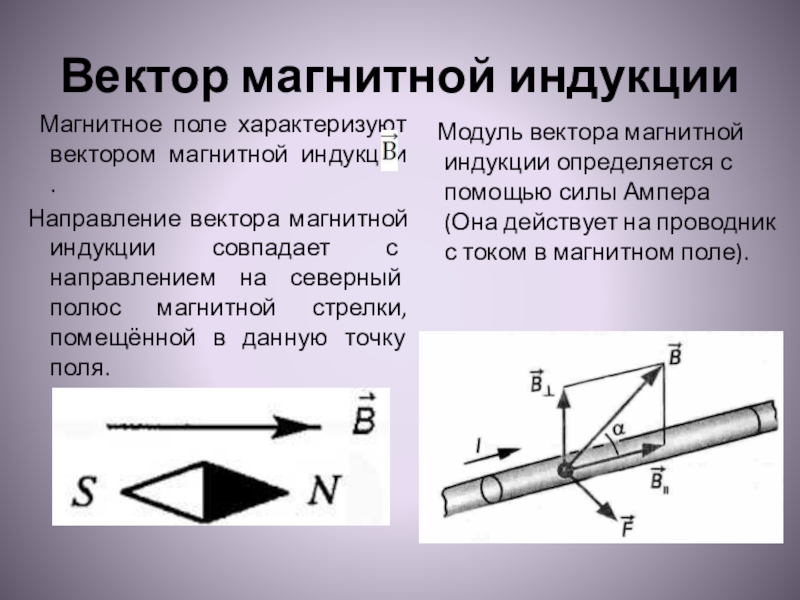

Слайд 4Вектор магнитной индукции
Магнитное поле характеризуют вектором магнитной индукции

.
Направление вектора магнитной индукции совпадает с направлением на северный полюс магнитной стрелки, помещённой в данную точку поля.

Модуль вектора магнитной индукции определяется с помощью силы Ампера (Она действует на проводник с током в магнитном поле).

Вектор магнитной индукции Магнитное поле характеризуют вектором магнитной индукции   . Направление вектора магнитной индукции совпадает

Слайд 6Направление силы Ампера

Направление силы Ампера

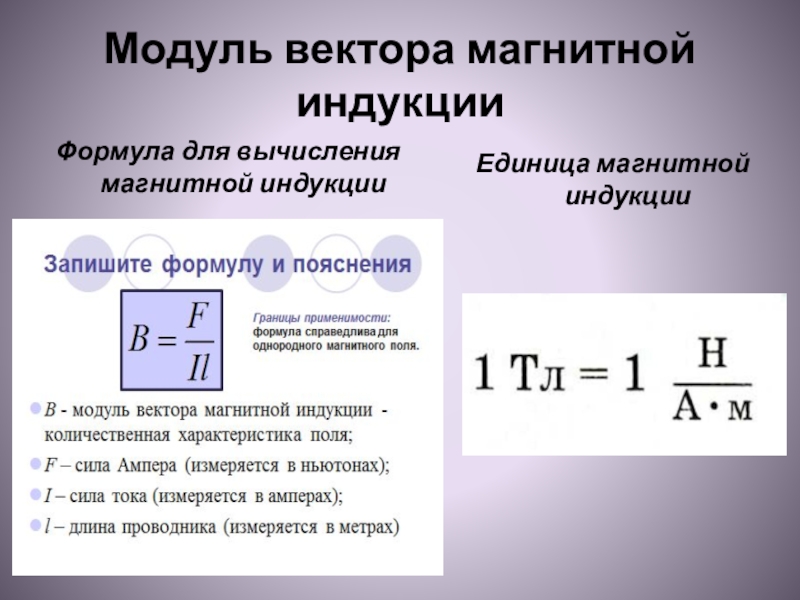

Слайд 7Модуль вектора магнитной индукции
Формула для вычисления магнитной индукции
Единица магнитной индукции

Модуль вектора магнитной индукцииФормула для вычисления магнитной индукцииЕдиница магнитной индукции

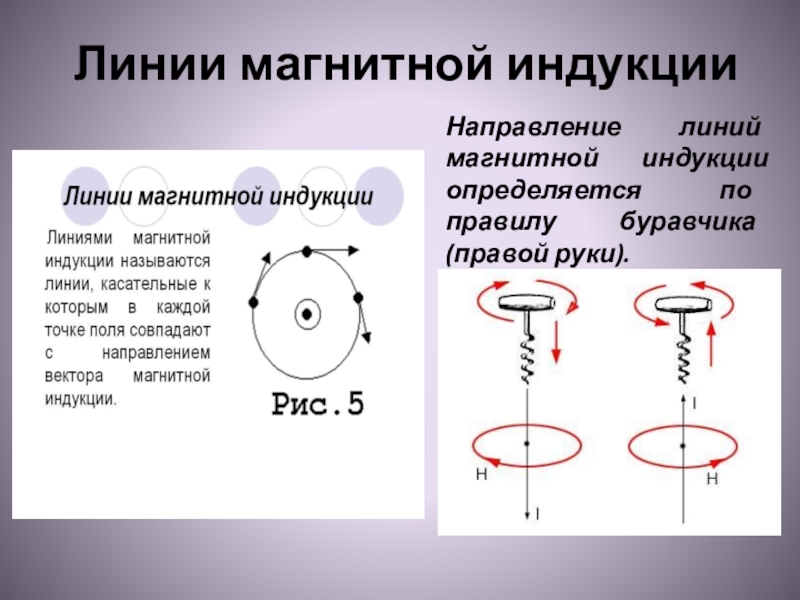

Слайд 8Линии магнитной индукции
Направление линий магнитной индукции определяется по правилу буравчика (правой

руки).
Линии магнитной индукцииНаправление линий магнитной индукции определяется по правилу буравчика (правой руки).

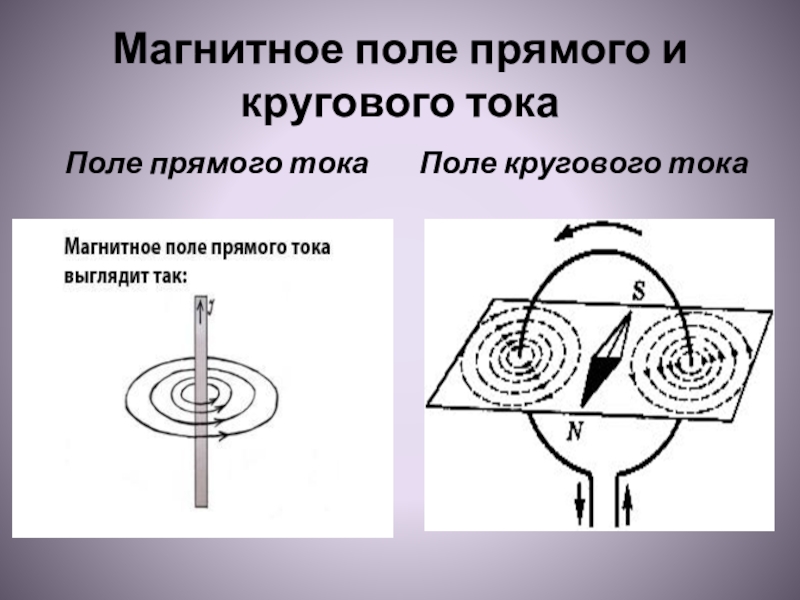

Слайд 9Магнитное поле прямого и кругового тока
Поле прямого тока
Поле кругового тока

Магнитное поле прямого и кругового токаПоле прямого токаПоле кругового тока

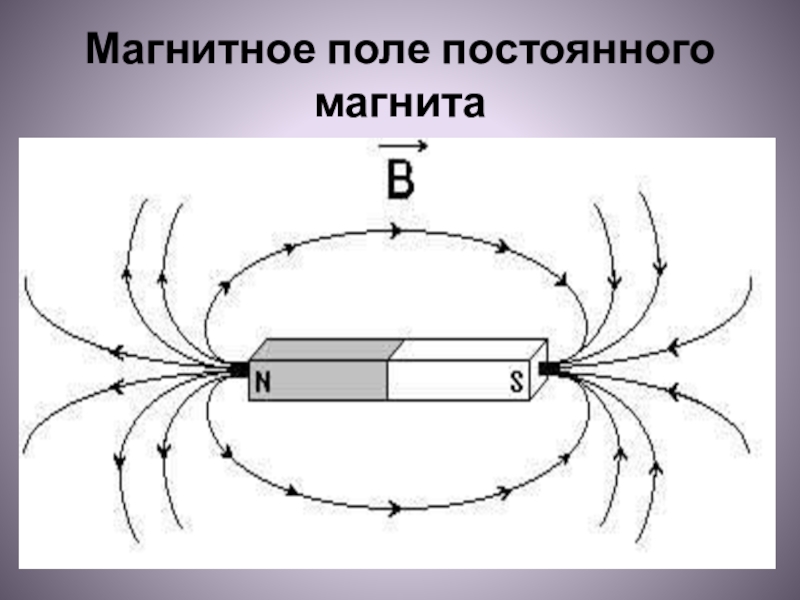

Слайд 10Магнитное поле постоянного магнита

Магнитное поле постоянного магнита

Слайд 11Магнитное поле Земли

Магнитное поле Земли
