Магнитное поле

Слайд 1Сорокина Ольга Адольфовна
учитель физики и математики
ГОКУ АО «Общеобразовательная школа
при учреждениях

исполнения наказания»
Сорокина Ольга Адольфовнаучитель физики и математикиГОКУ АО «Общеобразовательная школа при учреждениях исполнения наказания»

Слайд 2Магнитное поле

Магнитное поле

Слайд 3Во всём мне хочется дойти До самой сути. В работе, в поисках пути, В

сердечной смуте До сущности протекших дней, До их причины, До оснований, до корней, До сердцевины. Б. Пастернак
Во всём мне хочется дойти До самой сути. В работе, в поисках пути, В сердечной смуте До

Слайд 4Гипотеза
Вокруг любого проводника с током, т.е. движущихся электрических зарядов, существует

магнитное поле
Ток следует рассматривать как источник магнитного поля!

Цель: формирование представления о магнитном поле

Гипотеза Вокруг любого проводника с током, т.е. движущихся электрических зарядов, существует магнитное поле Ток следует рассматривать как

Слайд 5● установить связь между электрическим током и магнитным полем,
● дать понятие

магнитных линий,
● описать магнитное поле прямого тока с помощью магнитных линий

Задачи

● установить связь между электрическим током и магнитным полем,● дать понятие магнитных линий,● описать магнитное поле прямого

Слайд 6Чтобы нам продолжить путь, Надо знанья почерпнуть Мы тетради открываем И магнитное поле изучаем
N
S

Чтобы нам продолжить путь, Надо знанья почерпнуть  Мы тетради открываем И магнитное поле изучаем

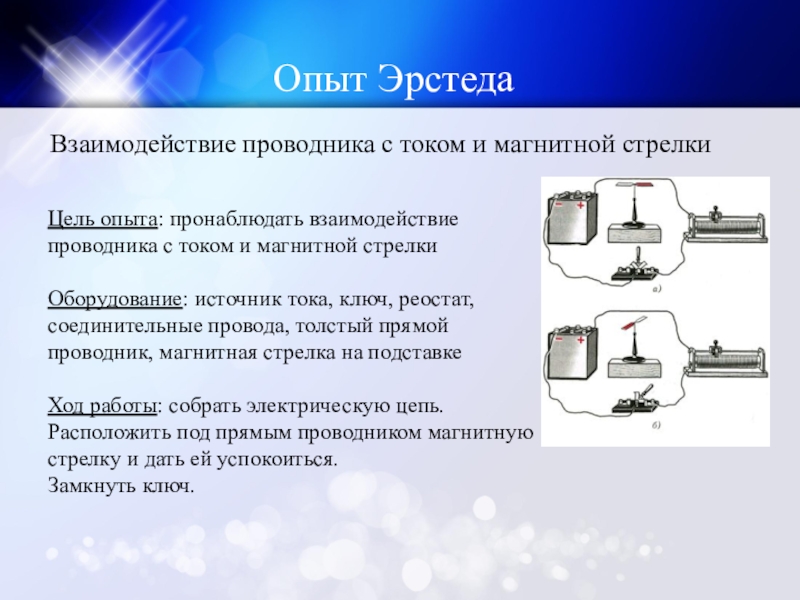

Слайд 7Опыт Эрстеда
Взаимодействие проводника с током и магнитной стрелки
Цель опыта: пронаблюдать

взаимодействие
проводника с током и магнитной стрелки

Оборудование: источник тока, ключ, реостат,
соединительные провода, толстый прямой
проводник, магнитная стрелка на подставке

Ход работы: собрать электрическую цепь.
Расположить под прямым проводником магнитную стрелку и дать ей успокоиться.
Замкнуть ключ.

Опыт Эрстеда Взаимодействие проводника с током и магнитной стрелкиЦель опыта: пронаблюдать взаимодействиепроводника с током и магнитной стрелкиОборудование:

Слайд 8Опыт Эрстеда
Почему повернулась стрелка ?

Опыт Эрстеда Почему повернулась стрелка ?

Слайд 9Ханс Кристиан Эрстед
1777 - 1851
датский физик, непременный секретарь Датского королевского общества

(с 1815). Окончил Копенгагенский университет (1797).
С 1806 года - профессор этого университета, с 1829 года одновременно директор Копенгагенской политехнической школы.
Работы Эрстеда посвящены электричеству, акустике, молекулярной физике. В 1820 году он обнаружил действие электрического тока на магнитную стрелку. Это привело к возникновению новой области физики - электромагнетизма
Ханс Кристиан Эрстед1777 - 1851датский физик, непременный секретарь Датского королевского общества (с 1815). Окончил Копенгагенский университет (1797).

Слайд 10Что доказывает опыт Эрстеда?

Имеет ли значение, где помещена стрелка: под или

над проводником?

3. Влияет ли на результат опыта величина силы тока в проводнике?

4. Что изменится, если поменять полярность полюсов источника тока?

5. Как лучше ориентировать проводник для наибольшего отклонения стрелки?

Ответьте на вопросы

Что доказывает опыт Эрстеда?Имеет ли значение, где помещена стрелка: под или над проводником?3. Влияет ли на результат

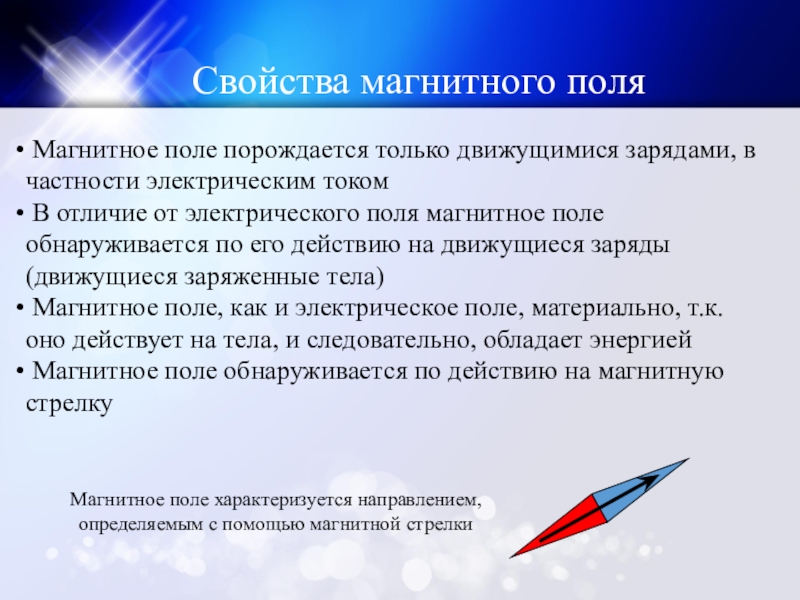

Слайд 11 Магнитное поле порождается только движущимися зарядами, в частности электрическим током

В отличие от электрического поля магнитное поле обнаруживается по его действию на движущиеся заряды (движущиеся заряженные тела)
Магнитное поле, как и электрическое поле, материально, т.к. оно действует на тела, и следовательно, обладает энергией
Магнитное поле обнаруживается по действию на магнитную стрелку


Свойства магнитного поля

Магнитное поле характеризуется направлением,
определяемым с помощью магнитной стрелки

Магнитное поле порождается только движущимися зарядами, в частности электрическим током В отличие от электрического поля магнитное

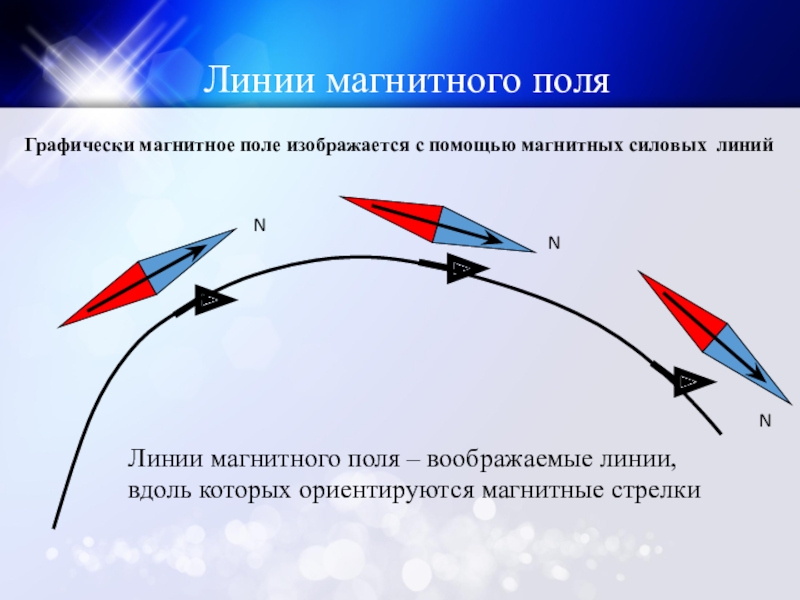

Слайд 12Линии магнитного поля – воображаемые линии, вдоль которых ориентируются магнитные стрелки
Линии

магнитного поля

N

N

N

Графически магнитное поле изображается с помощью магнитных силовых линий

Линии магнитного поля – воображаемые линии, вдоль которых ориентируются магнитные стрелкиЛинии магнитного поляNNNГрафически магнитное поле изображается с

Слайд 13Магнитные линии магнитного поля тока представляют собою замкнутые линии, охватывающие проводник
Направлением

магнитного поля в данной точки считают направление, в котором установится северный конец магнитной стрелки.

Линии магнитного поля

Магнитные линии магнитного поля тока представляют собою замкнутые линии, охватывающие проводникНаправлением магнитного поля в данной точки считают

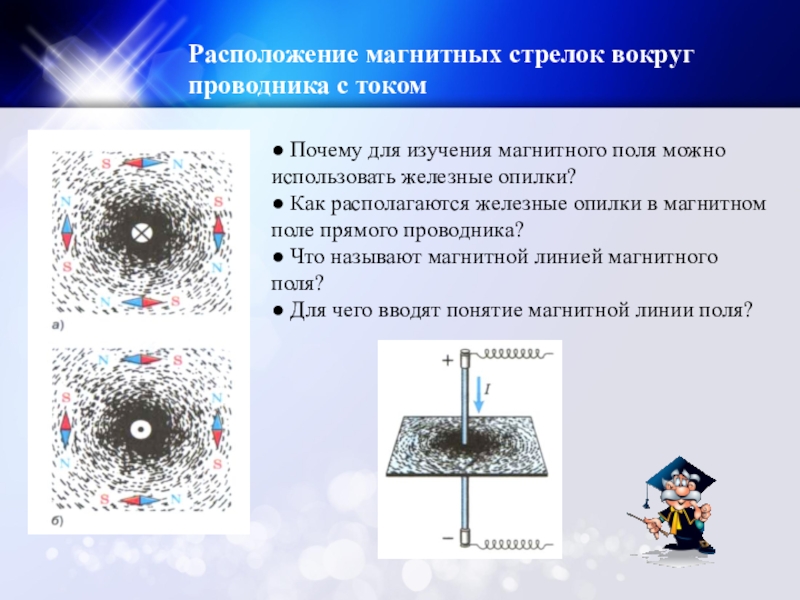

Слайд 14Расположение магнитных стрелок вокруг проводника с током
● Почему для изучения магнитного

поля можно использовать железные опилки?
● Как располагаются железные опилки в магнитном поле прямого проводника?
● Что называют магнитной линией магнитного поля?
● Для чего вводят понятие магнитной линии поля?
Расположение магнитных стрелок вокруг проводника с током● Почему для изучения магнитного поля можно использовать железные опилки?● Как

Слайд 15-
+

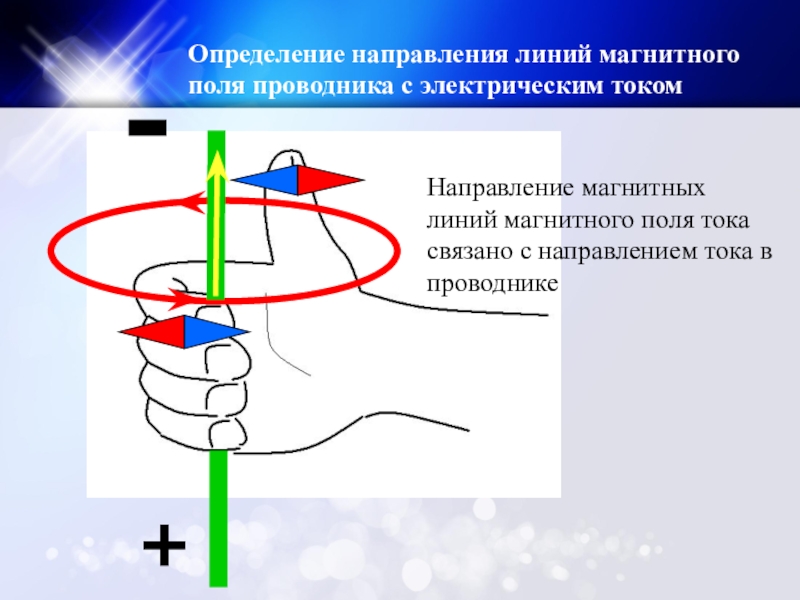

Определение направления линий магнитного поля проводника с электрическим током
Направление магнитных линий

магнитного поля тока связано с направлением тока в проводнике
-+Определение направления линий магнитного поля проводника с электрическим токомНаправление магнитных линий магнитного поля тока связано с направлением

Слайд 16Тест
О чем свидетельствует опыт Эрстеда?
а) о влиянии проводника с током

на магнитную стрелку
б) о существовании вокруг проводника с током магнитного поля
в) об отклонении магнитной стрелки около проводника с током
Источником магнитного поля являются
а) движущиеся электрические заряды
б) неподвижные заряды
в) любые заряженные частицы
3. Магнитная линия магнитного поля – это…
а) линия, по которой движутся железные опилки
б) линия, которая показывает действие магнитного поля на магнитные стрелочки
в) линия, вдоль которой устанавливаются в магнитном поле оси магнитных стрелочек
Тест О чем свидетельствует опыт Эрстеда?а) о влиянии проводника с током на магнитную стрелкуб) о существовании вокруг

Слайд 17Тест
4. Какова форма магнитных линий магнитного поля прямого проводника с

током?
а) замкнутые кривые вокруг проводника
б) концентрические окружности, охватывающие проводник
в) радиальные линии, отходящие от проводника как от центра
5. Какое направление принято за направление магнитной линии магнитного поля?
а) направление, которое указывает северный полюс магнитной стрелки
б) направление, которое указывает южный полюс магнитной стрелки
в) направление, в котором устанавливается ось магнитной стрелки
Тест 4. Какова форма магнитных линий магнитного поля прямого проводника с током?а) замкнутые кривые вокруг проводникаб) концентрические

Слайд 18Рефлексия
Я узнал много нового.
Мне это пригодится в жизни.
На уроке было

над чем подумать.
На все возникшие у меня в ходе урока вопросы,
я получил ответы.
5. На уроке я поработал добросовестно и цели урока достиг.

Рефлексия Я узнал много нового.Мне это пригодится в жизни.На уроке было над чем подумать.На все возникшие у

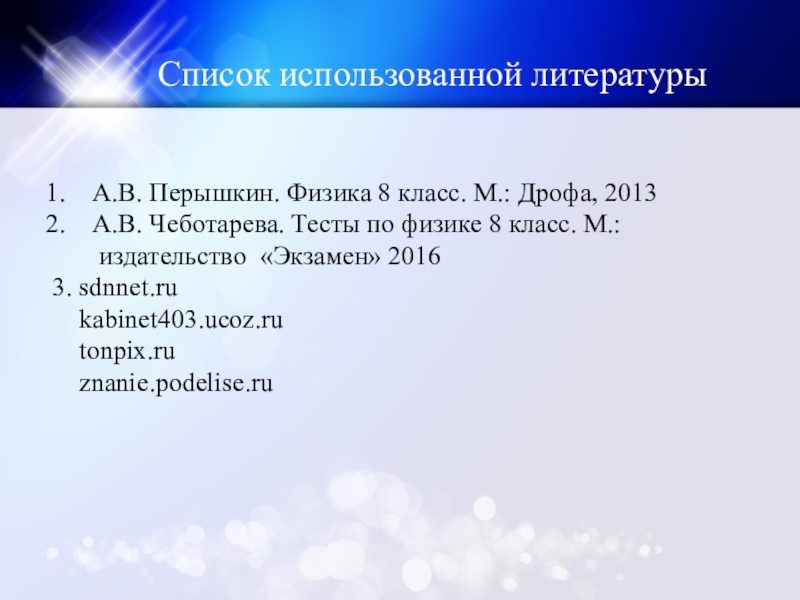

Слайд 19Список использованной литературы
А.В. Перышкин. Физика 8 класс. М.: Дрофа, 2013
А.В.

Чеботарева. Тесты по физике 8 класс. М.:
издательство «Экзамен» 2016
3. sdnnet.ru
kabinet403.ucoz.ru
tonpix.ru
znanie.podelise.ru

Список использованной литературы А.В. Перышкин. Физика 8 класс. М.: Дрофа, 2013А.В. Чеботарева. Тесты по физике 8 класс.
