Презентация, доклад по физике на тему Квантовые генераторы
Содержание
- 1. Презентация по физике на тему Квантовые генераторы
- 2. Квантовый генератор - устройство, генерирующее электромагнитное излучение
- 3. Квантовые генераторылазер (оптический диапазон);мазер (микроволновой диапазон);разер (рентгеновский диапазон);газер (гамма-диапазон).
- 4. 1.Спонтанное и вынужденное излучение.1917 г. А. Эйнштейн:Механизмы испускания света веществомСпонтанное (некогерентное)Вынужденное (когерентное)
- 5. Вынужденное излучение - излучение при переходе
- 6. Нормальная заселенность энергетических уровнейИнверсная заселенность энергетических уровней2. Использование активных сред .
- 7. Активная среда с инверсной заселенностью энергетических уровней
- 8. Трёхуровневая система лазераПроцесс перехода среды в инверсное состояние называется накачкой
- 9. Положительно обратная связьОсуществляется с помощью оптического резонатора, который обычно представляет собой пару параллельных зеркал
- 10. Рубиновый лазерОсновная деталь рубинового лазера – рубиновый
- 11. Рубиновый лазерНа стержень навита трубка газоразрядной лампы,
- 12. Рубиновый лазерОдин из торцов стержня зеркальный (для
- 13. Свойства лазерного излучения:самый мощный источник света;исключительная монохроматичность;дает очень малую степень расхождения угла;когерентность
- 14. при достаточной мощности лампы большинство ионов хрома
- 15. МазерМазер — квантовый генератор, излучающийкогерентные электромагнитные волны сантиметрового диапазона (микроволны).Используется:-в технике (в космической связи)-в физических исследованиях- как квантовые генераторы стандартной частоты
- 16. РазерРентгеновский лазер — источник когерентного электромагнитного излучения в рентгеновском диапазоне, основанный на эффекте вынужденного излучения. Является коротковолновым аналогом лазера.
- 17. РазерИспользуется в исследованиях в области:-плотной плазмы-рентгеновской микроскопии-медицинской визуализации фазы с разрешением, исследование поверхности материала, и оружия
- 18. Газер — квантовый генератор когерентного гамма-излучения. Другие названия — «гразер», «гамма-лазер»Газер
- 19. Применение лазеров: обработка металлов в хирургии вместо
- 20. Спасибо за внимание!
Квантовый генератор - устройство, генерирующее электромагнитное излучение за счёт вынужденного испускания фотонов ансамблем микрочастиц.Квантовый генератор — общее название источников электромагнитного излучения, работающих на основе вынужденного излучения атомов и молекул.
Слайд 2Квантовый генератор - устройство, генерирующее электромагнитное излучение за счёт вынужденного испускания
фотонов ансамблем микрочастиц.
Квантовый генератор — общее название источников электромагнитного излучения, работающих на основе вынужденного излучения атомов и молекул.
Квантовый генератор — общее название источников электромагнитного излучения, работающих на основе вынужденного излучения атомов и молекул.

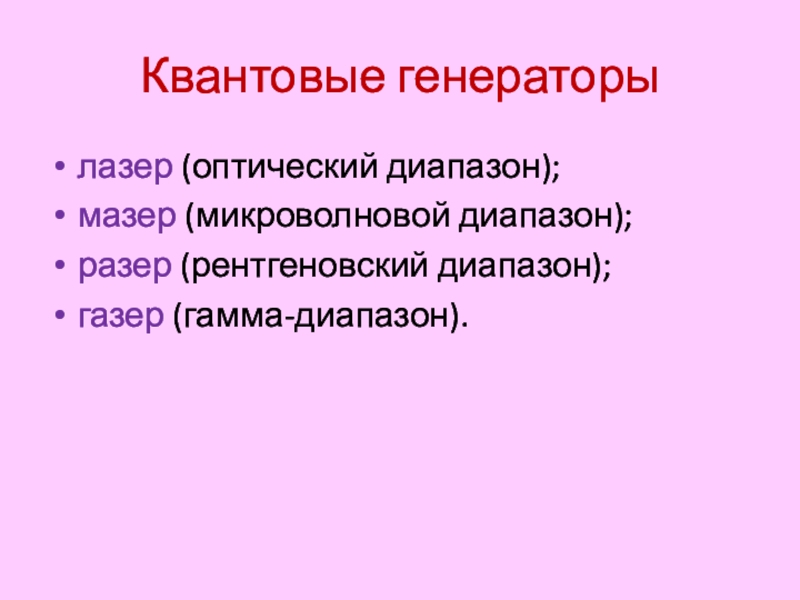

Слайд 3Квантовые генераторы
лазер (оптический диапазон);
мазер (микроволновой диапазон);
разер (рентгеновский диапазон);
газер (гамма-диапазон).

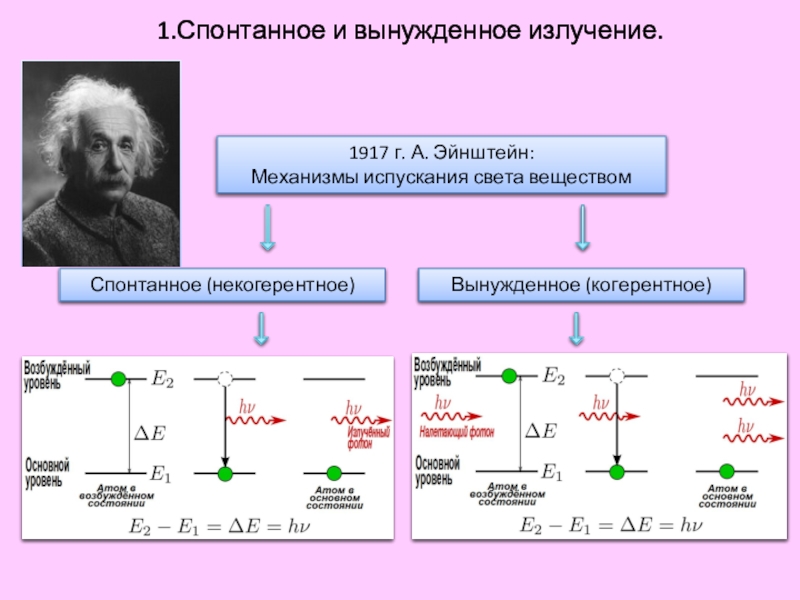

Слайд 4 1.Спонтанное и вынужденное излучение.
1917 г. А. Эйнштейн:
Механизмы испускания света
веществом
Спонтанное (некогерентное)
Вынужденное (когерентное)

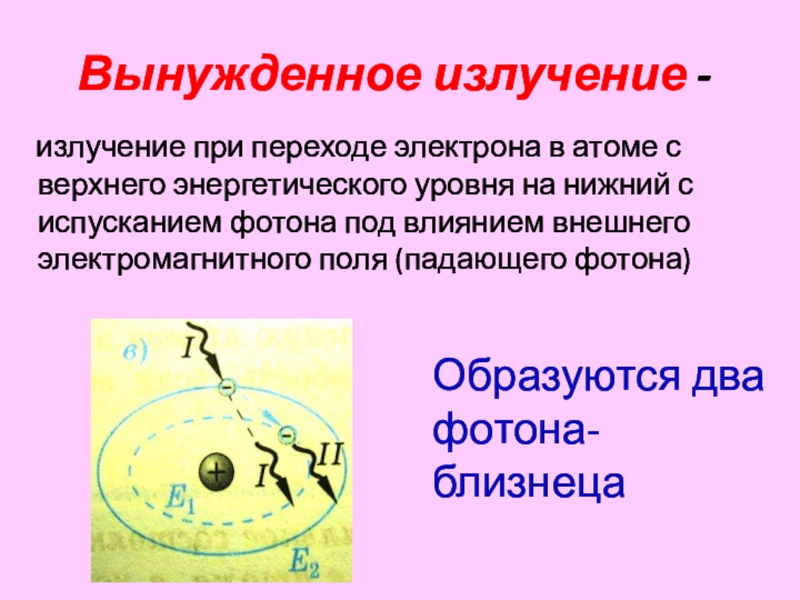

Слайд 5Вынужденное излучение -
излучение при переходе электрона в атоме с
верхнего энергетического уровня на нижний с испусканием фотона под влиянием внешнего электромагнитного поля (падающего фотона)
Образуются два фотона-близнеца
Слайд 6Нормальная заселенность энергетических уровней
Инверсная заселенность энергетических уровней
2. Использование активных сред .

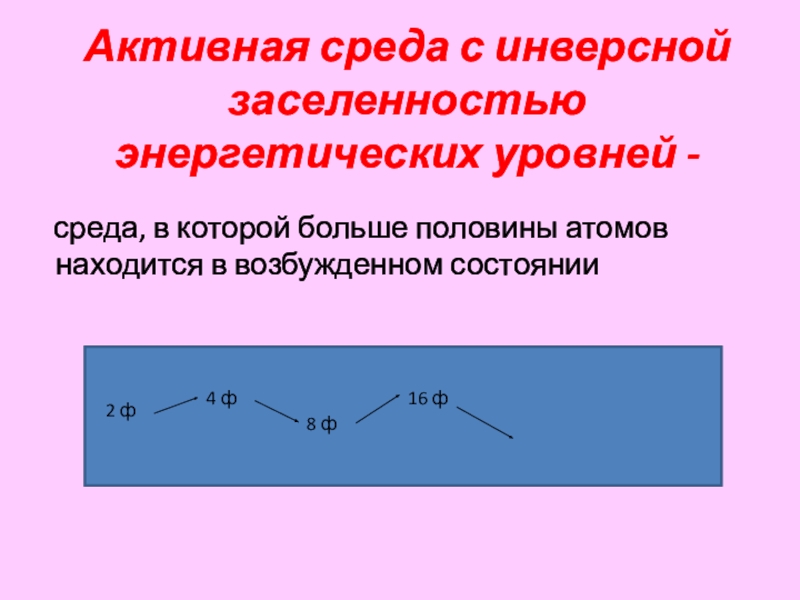

Слайд 7Активная среда с инверсной заселенностью энергетических уровней -
среда, в
которой больше половины атомов находится в возбужденном состоянии

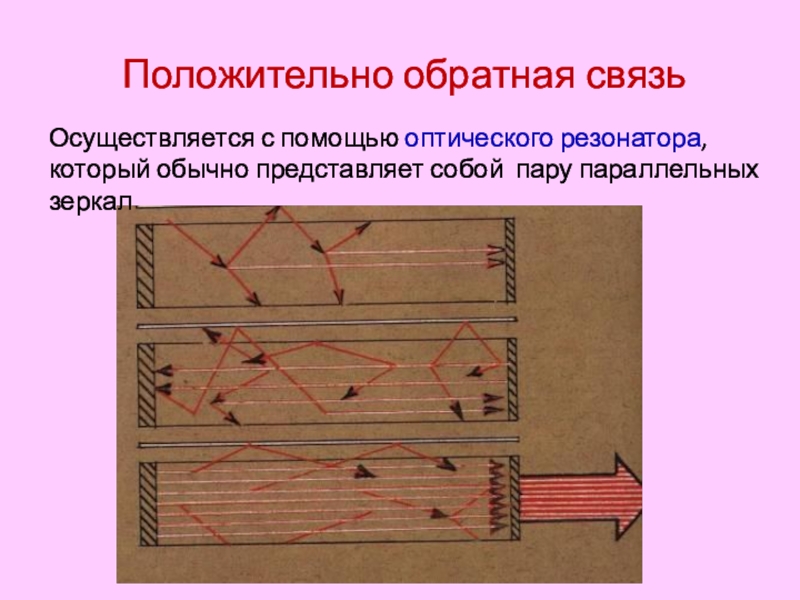

Слайд 9 Положительно обратная связь
Осуществляется с помощью оптического резонатора, который обычно представляет
собой пару параллельных зеркал
Слайд 10Рубиновый лазер
Основная деталь рубинового лазера – рубиновый стержень. Рубин состоит из
атомов Al и O с примесью атомов Cr. Именно атомы хрома придают рубину цвет и имеют метастабильное состояние.

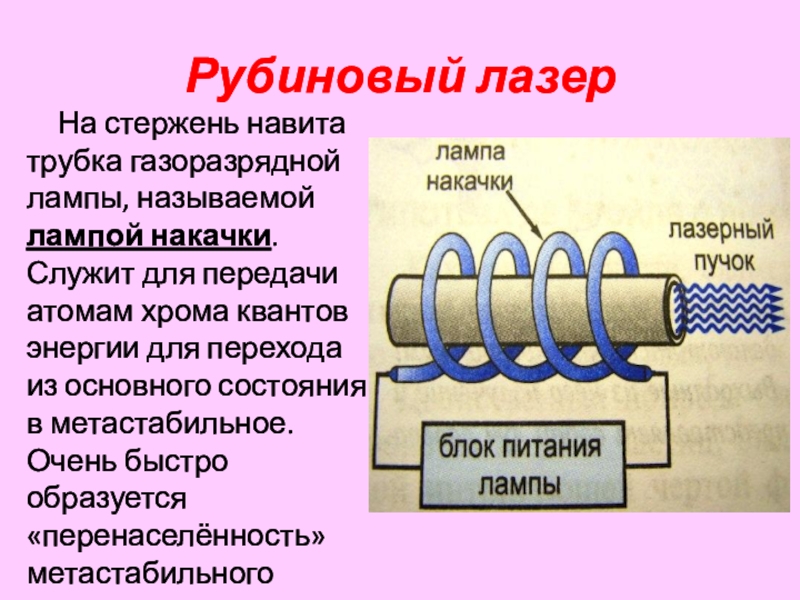

Слайд 11Рубиновый лазер
На стержень навита трубка газоразрядной лампы, называемой лампой накачки. Служит
для передачи атомам хрома квантов энергии для перехода из основного состояния в метастабильное. Очень быстро образуется «перенаселённость» метастабильного уровня.
Слайд 12Рубиновый лазер
Один из торцов стержня зеркальный (для как можно большей задержки
фотонов внутри стержня и вызывания как можно большего числа актов вынужденного излучения), другой – полупрозрачный (через него выходит лазерное излучение). Боковая поверхность стержня непрозрачная.

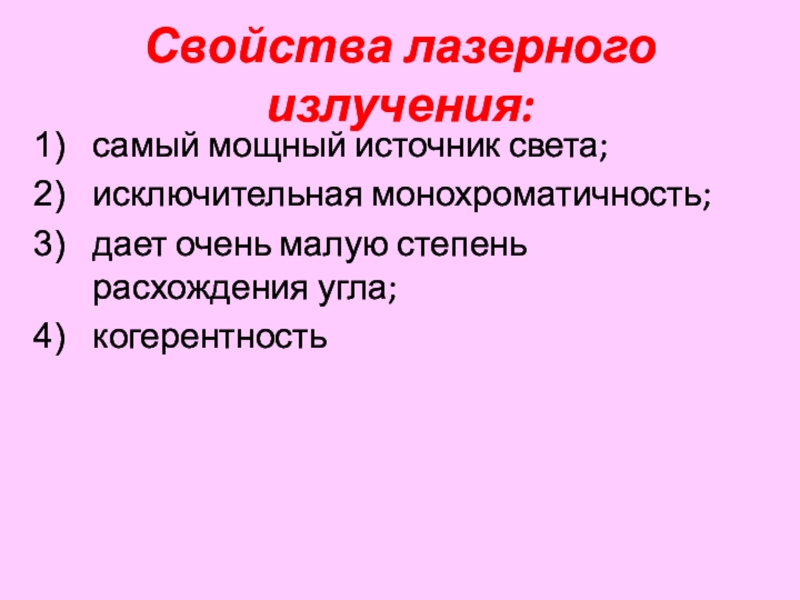

Слайд 13Свойства лазерного излучения:
самый мощный источник света;
исключительная монохроматичность;
дает очень малую степень расхождения
угла;
когерентность
когерентность

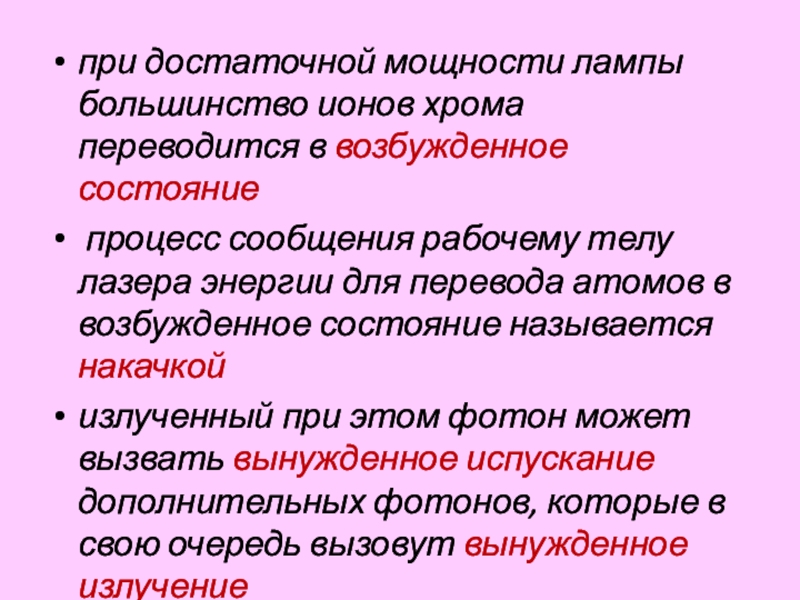

Слайд 14при достаточной мощности лампы большинство ионов хрома переводится в возбужденное состояние
процесс сообщения рабочему телу лазера энергии для перевода атомов в возбужденное состояние называется накачкой
излученный при этом фотон может вызвать вынужденное испускание дополнительных фотонов, которые в свою очередь вызовут вынужденное излучение
излученный при этом фотон может вызвать вынужденное испускание дополнительных фотонов, которые в свою очередь вызовут вынужденное излучение

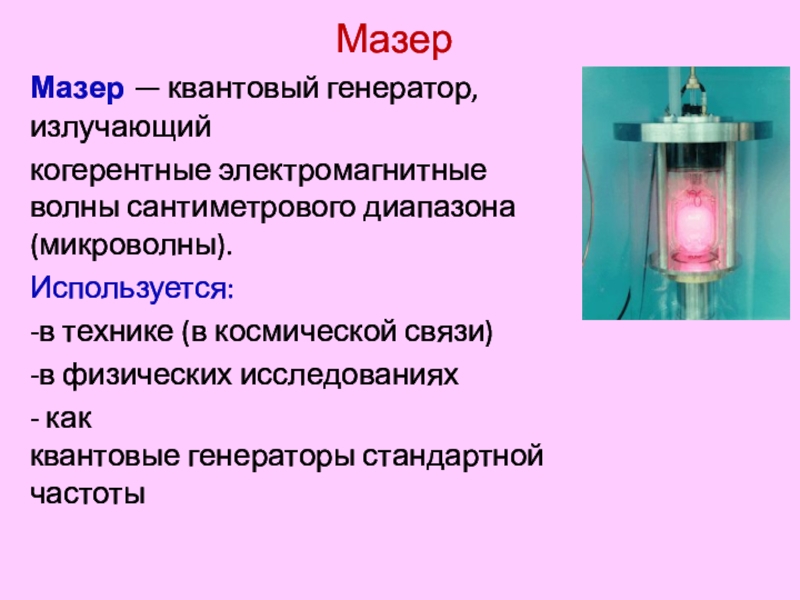

Слайд 15Мазер
Мазер — квантовый генератор, излучающий
когерентные электромагнитные волны сантиметрового диапазона (микроволны).
Используется:
-в технике (в космической связи)
-в физических
исследованиях
- как квантовые генераторы стандартной частоты
- как квантовые генераторы стандартной частоты

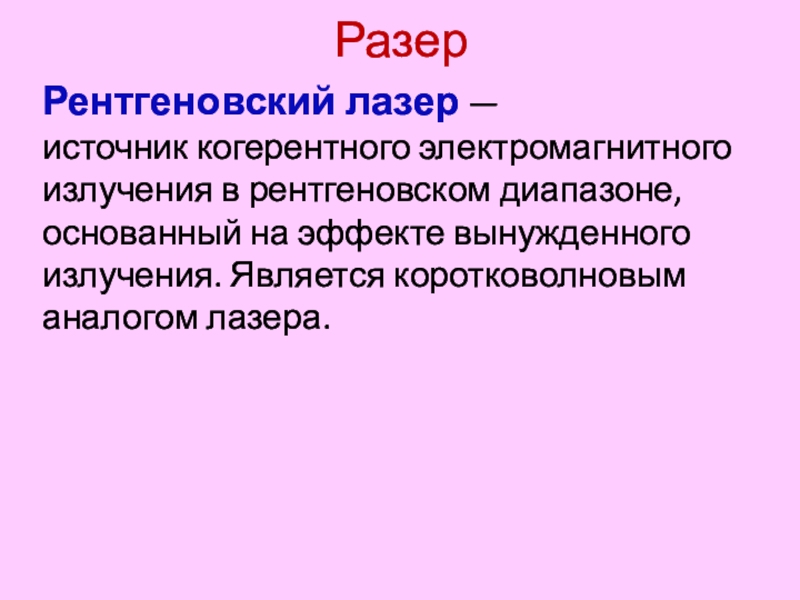

Слайд 16Разер
Рентгеновский лазер — источник когерентного электромагнитного излучения в рентгеновском диапазоне, основанный на эффекте вынужденного излучения. Является
коротковолновым аналогом лазера.

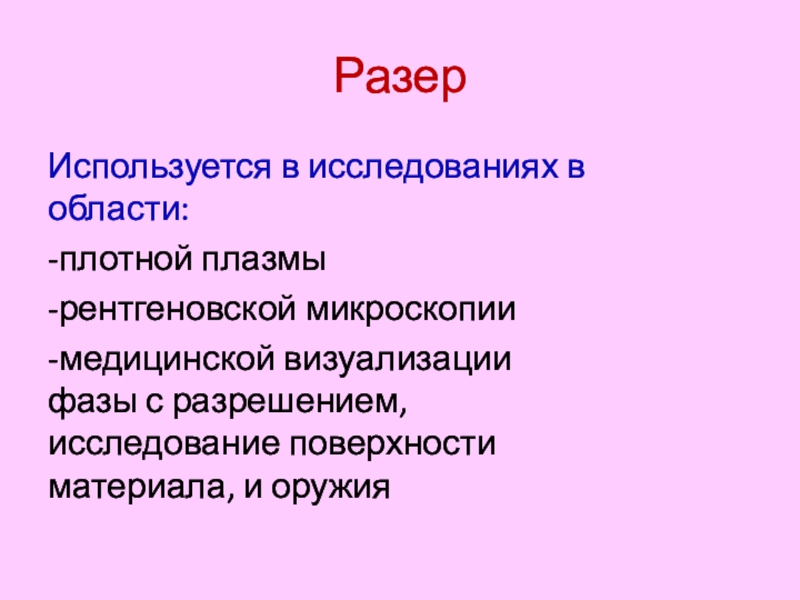

Слайд 17Разер
Используется в исследованиях в области:
-плотной плазмы
-рентгеновской микроскопии
-медицинской визуализации фазы с разрешением,
исследование поверхности материала, и оружия

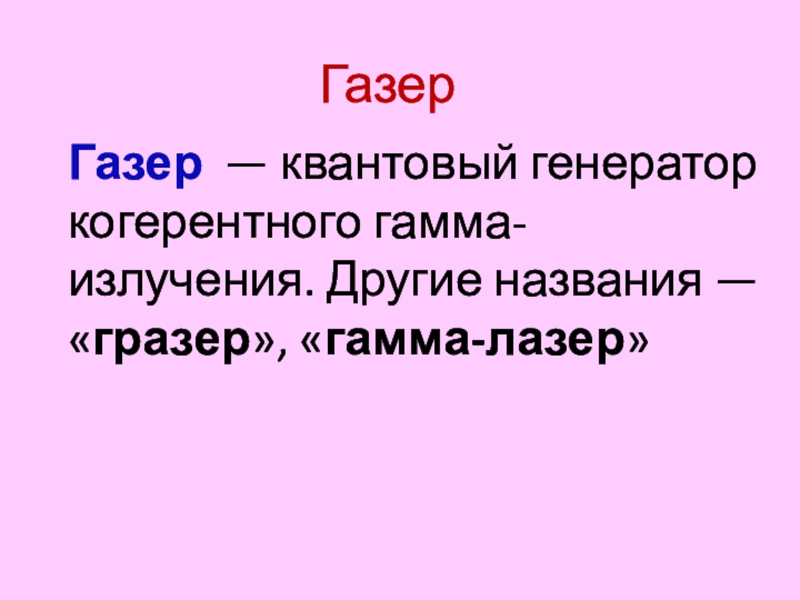

Слайд 18Газер — квантовый генератор когерентного гамма-излучения. Другие названия — «гразер», «гамма-лазер»
Газер
Слайд 19
Применение лазеров:
обработка металлов
в хирургии вместо скальпеля
для получения объемных
изображений
связь (особенно в космосе);
запись и хранение информации;
в химических реакциях;
для осуществления термоядерных реакций в ядерном реакторе;
ядерное оружие.
связь (особенно в космосе);
запись и хранение информации;
в химических реакциях;
для осуществления термоядерных реакций в ядерном реакторе;
ядерное оружие.
