Презентация, доклад по физике на тему КПД тепловых двигателей. Влияние тепловых двигателей на окружающую среду.
Содержание
- 1. Презентация по физике на тему КПД тепловых двигателей. Влияние тепловых двигателей на окружающую среду.
- 2. ЦЕЛЬ УРОКА: 1.Ввести понятие КПД тепловых двигателей.2.Познакомить
- 3. КПД ТЕПЛОВОГО ДВИГАТЕЛЯ.Коэффициент полезного действия теплового двигателя

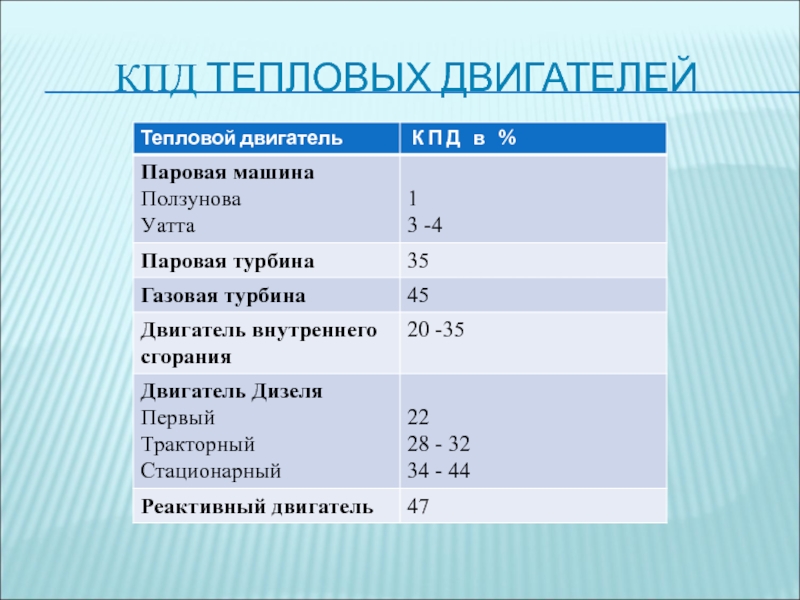

- 4. КПД ТЕПЛОВЫХ ДВИГАТЕЛЕЙ
- 5. Карно Никола Леонард Сади (1796-1832 г.)- французский
- 6. ЦИКЛ КАРНО – САМЫЙ ЭФФЕКТИВНЫЙ ЦИКЛ, ИМЕЮЩИЙ
- 7. «ТЕПЛОВЫЕ ДВИГАТЕЛИ НАОБОРОТ».«Тепловые двигатели наоборот» это :

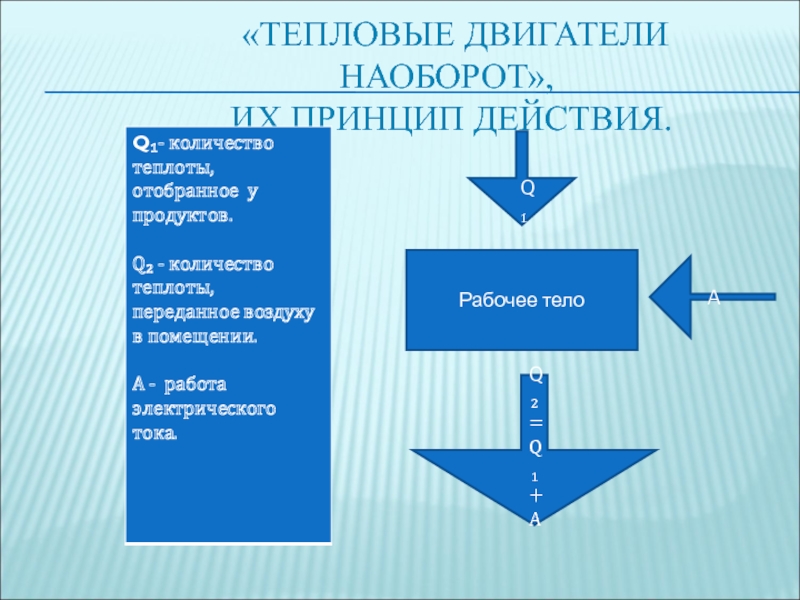

- 8. «ТЕПЛОВЫЕ ДВИГАТЕЛИ НАОБОРОТ», ИХ ПРИНЦИП ДЕЙСТВИЯ.Рабочее телоQ₁AQ₂=Q₁+A
- 9. ТЕПЛОВЫЕ ДВИГАТЕЛИ В НАРОДНОМ ХОЗЯЙСТВЕ.Тепловые двигатели –
- 10. ВОДНЫЙ ТРАНСПОРТ.Первый практически пригодный пароход построен в
- 11. ЖЕЛЕЗНОДОРОЖНЫЙ ТРАНСПОРТ.В 1829 году инженер Дж.
- 12. АВТОМОБИЛЬНЫЙ ТРАНСПОРТ.Прообразом современного автомобиля считают самодвижущуюся повозку
- 13. АВИАЦИОННЫЙ ТРАНСПОРТ.17 декабря 1903 года американские изобретатели
- 14. КОСМИЧЕСКИЙ ТРАНСПОРТ.17 августа 1933 года в воздух

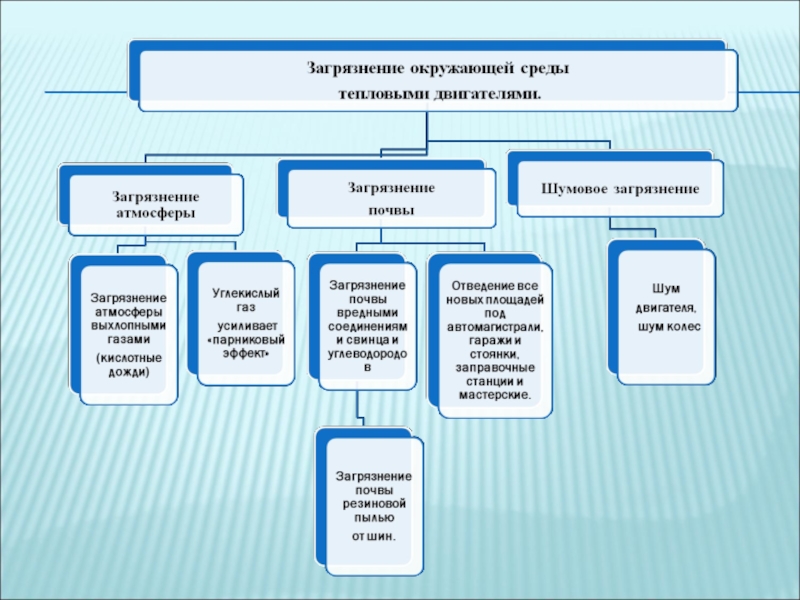

- 15. ВЛИЯНИЕ ТЕПЛОВЫХ ДВИГАТЕЛЕЙ НА ОКРУЖАЮЩУЮ СРЕДУ.
- 16. ДВС И ЕГО ВЛИЯНИЕ НА ОКРУЖАЮЩУЮ СРЕДУ.
- 17. РАСПРЕДЕЛЕНИЕ ЭНЕРГИИ ТОПЛИВА ПРИ ДВИЖЕНИИ АВТОМОБИЛЯ.
- 18. «НЕЛЬЗЯ ДОПУСТИТЬ, ЧТОБЫ ЛЮДИ НАПРАВЛЯЛИ НА СОБСТВЕННОЕ
- 19. Слайд 19

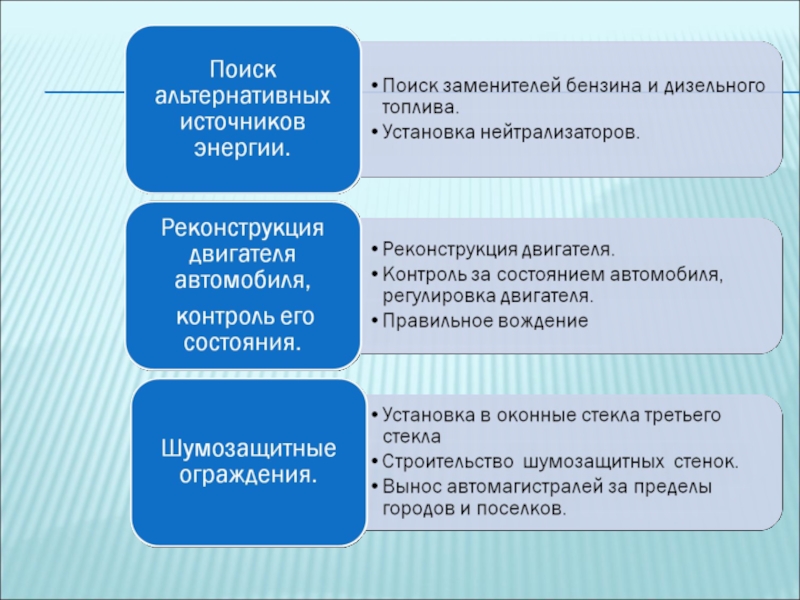

- 20. ПОВЫШЕНИЕ КПД ТЕПЛОВОГО ДВИГАТЕЛЯ И ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ.
- 21. Слайд 21
- 22. Использование тепловых двигателей дает человеку
- 23. «Могущество страны не только в одном
- 24. ДОМАШНЕЕ ЗАДАНИЕ: ПАРАГРАФ Написать реферат: Влияние тепловых двигателей на окружающую среду.
ЦЕЛЬ УРОКА: 1.Ввести понятие КПД тепловых двигателей.2.Познакомить учащихся с важнейшими направлениями применения тепловых двигателей в народном хозяйстве.3. Выяснить экологические проблемы, связанные с использованием тепловых двигателей.
Слайд 2ЦЕЛЬ УРОКА:
1.Ввести понятие КПД тепловых двигателей.
2.Познакомить учащихся с важнейшими направлениями
применения тепловых двигателей в народном хозяйстве.
3. Выяснить экологические проблемы, связанные с использованием тепловых двигателей.
3. Выяснить экологические проблемы, связанные с использованием тепловых двигателей.

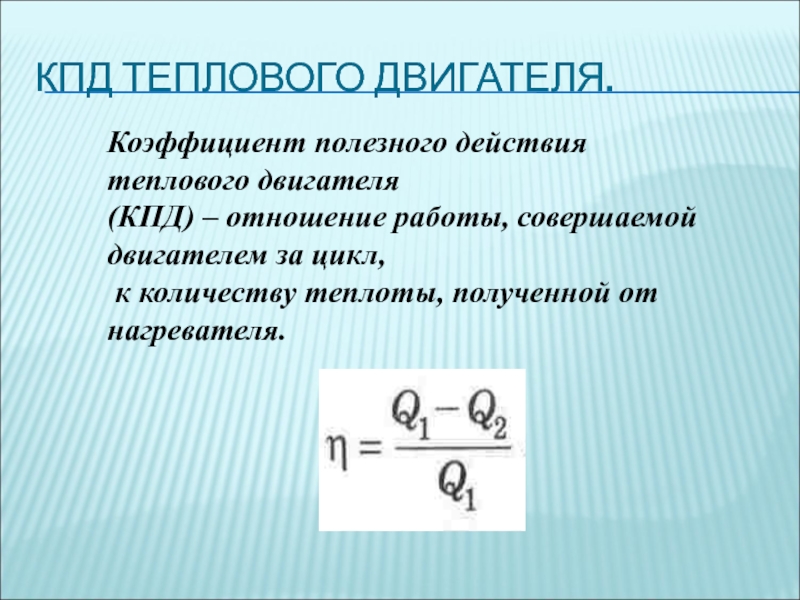

Слайд 3КПД ТЕПЛОВОГО ДВИГАТЕЛЯ.
Коэффициент полезного действия теплового двигателя
(КПД) – отношение работы,
совершаемой двигателем за цикл,
к количеству теплоты, полученной от нагревателя.
к количеству теплоты, полученной от нагревателя.
Слайд 5
Карно Никола Леонард Сади (1796-1832 г.)- французский физик и инженер. Свои
исследования он изложил в сочинении «размышления о движущей силе огня и о машинах, способных развивать эту силу». Он предложил идеальную тепловую машину.
Слайд 6ЦИКЛ КАРНО – САМЫЙ ЭФФЕКТИВНЫЙ ЦИКЛ, ИМЕЮЩИЙ МАКСИМАЛЬНЫЙ КПД.
1 – 2
- изотермическое расширение.
А₁₂ = Q₁
2 – 3 – адиабатное расширение
А ₂₃ = - ∆U₂₃
3 – 4 - изотермическое сжатие
A₃₄= A сж = Q₂
4 – 1 – адиабатное сжатие
A₄₁= ∆U₄₁
А₁₂ = Q₁
2 – 3 – адиабатное расширение
А ₂₃ = - ∆U₂₃
3 – 4 - изотермическое сжатие
A₃₄= A сж = Q₂
4 – 1 – адиабатное сжатие
A₄₁= ∆U₄₁
Слайд 7«ТЕПЛОВЫЕ ДВИГАТЕЛИ НАОБОРОТ».
«Тепловые двигатели наоборот» это : холодильник, кондиционер и тепловой
насос.
В них происходит передача тепла от более холодного к более нагретому, что требует совершения работы.
Работу производит электродвигатель, подключенный к источнику тока.
В них происходит передача тепла от более холодного к более нагретому, что требует совершения работы.
Работу производит электродвигатель, подключенный к источнику тока.

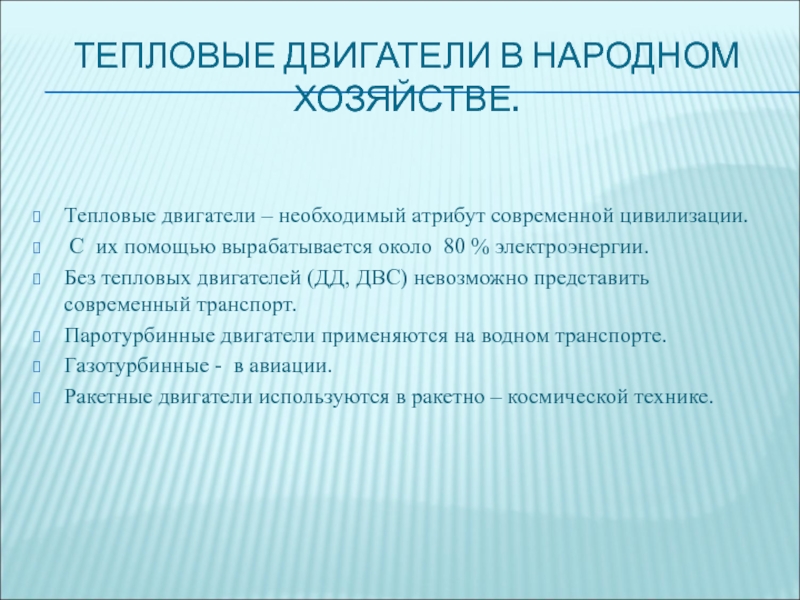

Слайд 9ТЕПЛОВЫЕ ДВИГАТЕЛИ В НАРОДНОМ ХОЗЯЙСТВЕ.
Тепловые двигатели – необходимый атрибут современной цивилизации.
С их помощью вырабатывается около 80 % электроэнергии.
Без тепловых двигателей (ДД, ДВС) невозможно представить современный транспорт.
Паротурбинные двигатели применяются на водном транспорте.
Газотурбинные - в авиации.
Ракетные двигатели используются в ракетно – космической технике.
Без тепловых двигателей (ДД, ДВС) невозможно представить современный транспорт.
Паротурбинные двигатели применяются на водном транспорте.
Газотурбинные - в авиации.
Ракетные двигатели используются в ракетно – космической технике.
Слайд 10ВОДНЫЙ ТРАНСПОРТ.
Первый практически пригодный пароход построен в 1807 году Фультоном. (амер)
Первый
российский пароход «Елизавета» построен в 1815 году на заводе предпринимателя К.Н.Берда.
Его первый рейс был из Петербурга в Кронштадт.
Его первый рейс был из Петербурга в Кронштадт.

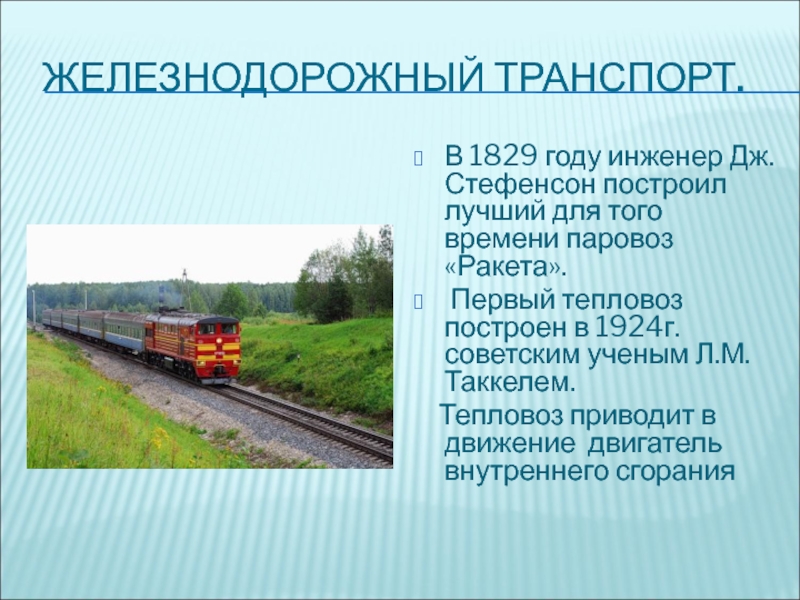

Слайд 11 ЖЕЛЕЗНОДОРОЖНЫЙ ТРАНСПОРТ.
В 1829 году инженер Дж. Стефенсон построил лучший для
того времени паровоз «Ракета».
Первый тепловоз построен в 1924г. советским ученым Л.М.Таккелем.
Тепловоз приводит в движение двигатель внутреннего сгорания
Первый тепловоз построен в 1924г. советским ученым Л.М.Таккелем.
Тепловоз приводит в движение двигатель внутреннего сгорания
Слайд 12АВТОМОБИЛЬНЫЙ ТРАНСПОРТ.
Прообразом современного автомобиля считают самодвижущуюся повозку немецких механиков Г.Даймлера и
Бенца. В 1883 году легкий ДВС был установлен на обычный конный экипаж.
Слайд 13АВИАЦИОННЫЙ ТРАНСПОРТ.
17 декабря 1903 года американские изобретатели Орвил и Уилбур Райт
провели испытание первого в мире самолета - аэроплана (планера, снабженного ДВС).
Полет продолжался 12 секунд на высоте
3 метра от земли.
Полет продолжался 12 секунд на высоте
3 метра от земли.
Слайд 14КОСМИЧЕСКИЙ ТРАНСПОРТ.
17 августа 1933 года в воздух поднялась на высоту около
400 м первая советская жидкостная ракета, сконструированная М.К.Тихомировым.
4 октября 1957 года был запущен первый искусственный спутник Земли.
4 октября 1957 года был запущен первый искусственный спутник Земли.
Слайд 16ДВС И ЕГО ВЛИЯНИЕ НА ОКРУЖАЮЩУЮ СРЕДУ.
Схема двигателя внутреннего сгорания.
1.-
камера сгорания;
2- поршень;
3- кривошипно – шатунный механизм;
4 – радиатор в системе охлаждения;
5 – вентилятор
6 – система выпуска газов.
2- поршень;
3- кривошипно – шатунный механизм;
4 – радиатор в системе охлаждения;
5 – вентилятор
6 – система выпуска газов.
Слайд 17
РАСПРЕДЕЛЕНИЕ ЭНЕРГИИ ТОПЛИВА ПРИ ДВИЖЕНИИ АВТОМОБИЛЯ.
80 % - бесполезные потери
20
% - полезно затраченная энергия:
3 % - освещение
4 % - преодоление сопротивления
4 % - работа силы трения колес
9 % - движение автомобиля
3 % - освещение
4 % - преодоление сопротивления
4 % - работа силы трения колес
9 % - движение автомобиля
Слайд 18«НЕЛЬЗЯ ДОПУСТИТЬ, ЧТОБЫ ЛЮДИ НАПРАВЛЯЛИ НА СОБСТВЕННОЕ УНИЧТОЖЕНИЕ ТЕ СИЛЫ ПРИРОДЫ,
КОТОРЫЕ СУМЕЛИ ОТКРЫТЬ И ПОКОРИТЬ»
Ф. ЖОЛИО – КЮРИ.
Слайд 22
Использование тепловых двигателей дает человеку огромные возможности и одновременно
является наиболее сильным фактором
разрушения природы.
разрушения природы.

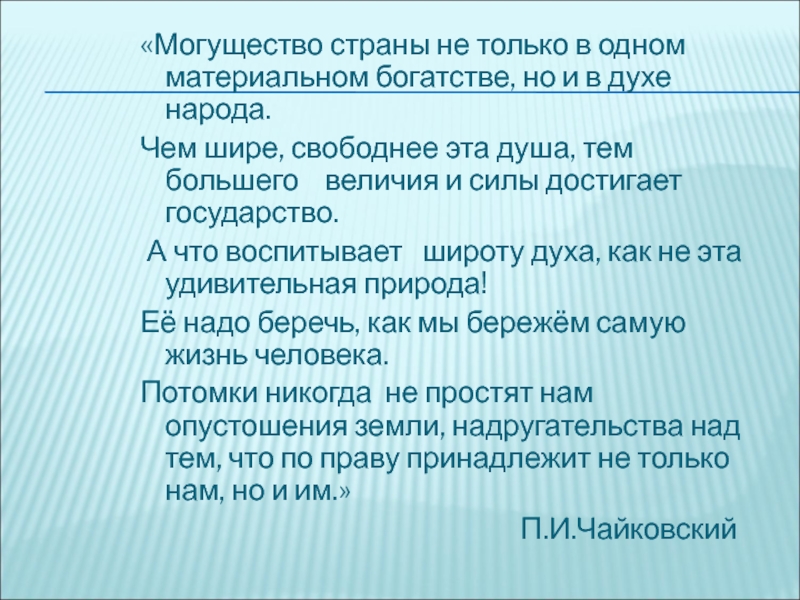

Слайд 23«Могущество страны не только в одном материальном богатстве, но и
в духе народа.
Чем шире, свободнее эта душа, тем большего величия и силы достигает государство.
А что воспитывает широту духа, как не эта удивительная природа!
Её надо беречь, как мы бережём самую жизнь человека.
Потомки никогда не простят нам опустошения земли, надругательства над тем, что по праву принадлежит не только нам, но и им.»
П.И.Чайковский
Чем шире, свободнее эта душа, тем большего величия и силы достигает государство.
А что воспитывает широту духа, как не эта удивительная природа!
Её надо беречь, как мы бережём самую жизнь человека.
Потомки никогда не простят нам опустошения земли, надругательства над тем, что по праву принадлежит не только нам, но и им.»
П.И.Чайковский

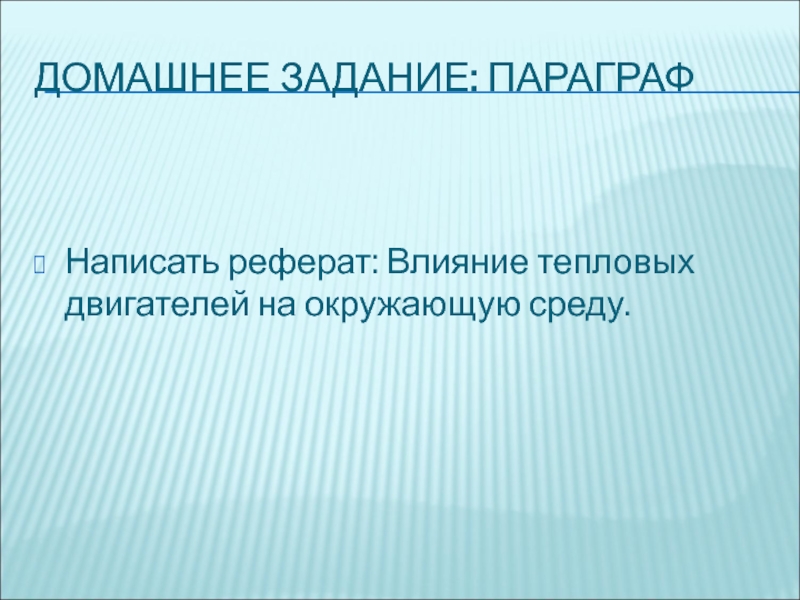

Слайд 24ДОМАШНЕЕ ЗАДАНИЕ: ПАРАГРАФ
Написать реферат: Влияние тепловых двигателей на окружающую среду.
