Слайд 1Определение цены деления прибора

Определение цены деления прибора

Слайд 2Измерение физических величин. (перейти)
Пределы измерений и цена деления прибора. (перейти)
Измерение объема

жидкости с помощью мензурки (перейти)
Погрешность измерения прибором (перейти)
Практическая работа (перейти)
Измерение физических величин. (перейти)Пределы измерений и цена деления прибора. (перейти)Измерение объема жидкости с помощью мензурки (перейти)Погрешность измерения

Слайд 3Измерение физических величин
Числовые значения величин появляются в ходе измерений.
Измерить –

значит сравнить с мерой, то есть образцом для сравнения.
Измерение физических величинЧисловые значения величин появляются в ходе измерений. Измерить – значит сравнить с мерой, то есть

Слайд 4Мерой длины карандаша служат деления на линейке, а сама линейка является

измери-тельным прибором.

Мерой для массы служат гири, а прибором являются весы.

Мерой времени – положение стрелки на циферблате часов.
Мерой длины карандаша служат деления на линейке, а сама линейка является измери-тельным прибором. Мерой для массы служат

Слайд 5Измерительные приборы
У всех измерительных приборов есть шкала, которой необходимо уметь пользоваться.

У каждой шкалы определяют пределы измерения (наименьшее и наибольшее значения) и цену деления.
Измерительные приборыУ всех измерительных приборов есть шкала, которой необходимо уметь пользоваться. У каждой шкалы определяют пределы измерения

Слайд 6Пределы измерения и цена деления прибора.

Пределы измерения и цена деления прибора.

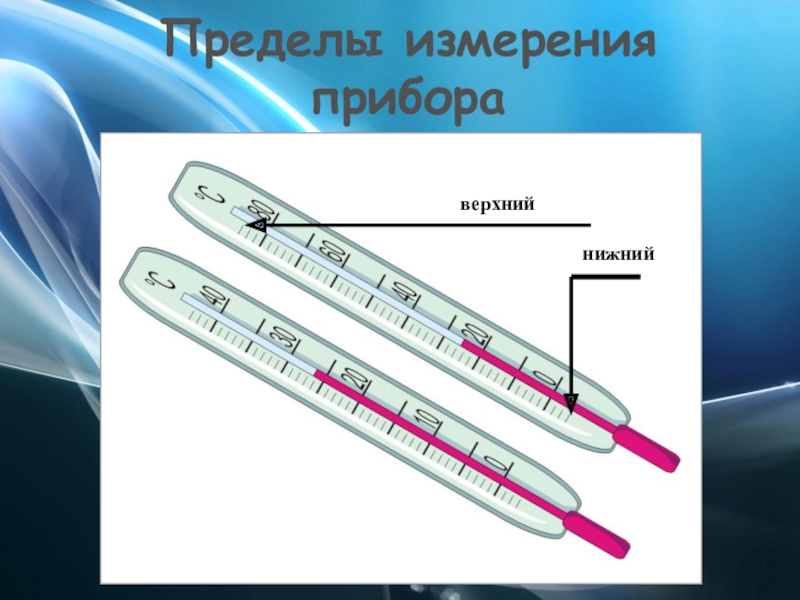

Слайд 7Пределы измерения прибора

Пределы измерения прибора

Слайд 81. Выбираем два ближайших оцифрованных деления
2. Вычитаем из большего значения физической

величины меньшее.

30° С– 20° С= 10°С

3. Подсчитываем число делений (промежутков между штрихами) от одного оцифрованного деления до другого.

10 делений

4. Делим разность величин на число делений между ними. Получаем цену деления прибора.

Определение цены деления прибора.

1. Выбираем два ближайших оцифрованных деления2. Вычитаем из большего значения физической величины меньшее.30° С– 20° С= 10°С3.

Слайд 9Измерение объема жидкости с помощью мензурки

Измерение объема жидкости с помощью мензурки

Слайд 12Погрешность измерения прибором

Погрешность измерения прибором

Слайд 13При использовании прибора человек тоже может допустить ошибку (визуальная погрешность измерения),

которая тоже составляет половину цены деления прибора.
При использовании прибора человек тоже может допустить ошибку (визуальная погрешность измерения), которая тоже составляет половину цены деления

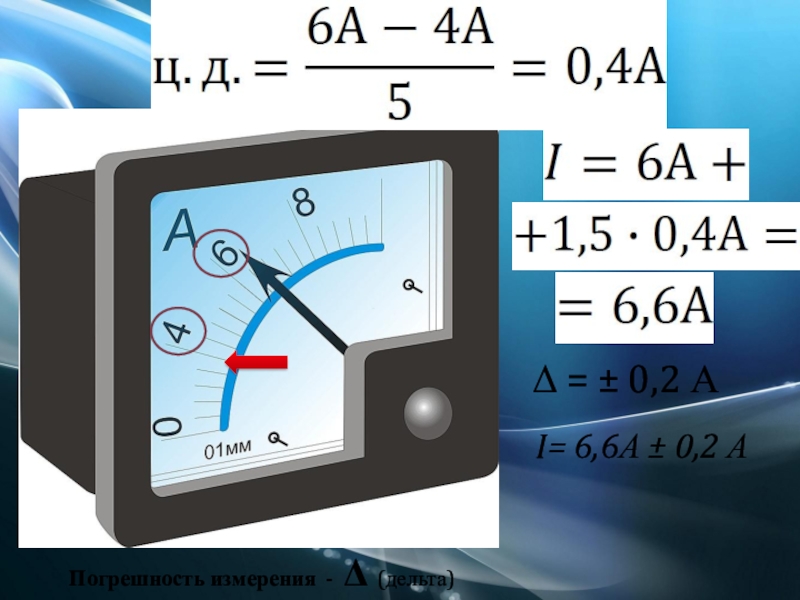

Слайд 14Погрешность измерения - Δ (дельта)
Δ = ± 0,2 А
I= 6,6А

± 0,2 А
Погрешность измерения - Δ (дельта)Δ = ± 0,2 А I= 6,6А ± 0,2 А

Слайд 15Δ = ± 20 В
U= 240 В ± 20 В

Δ = ± 20 В U= 240 В ± 20 В

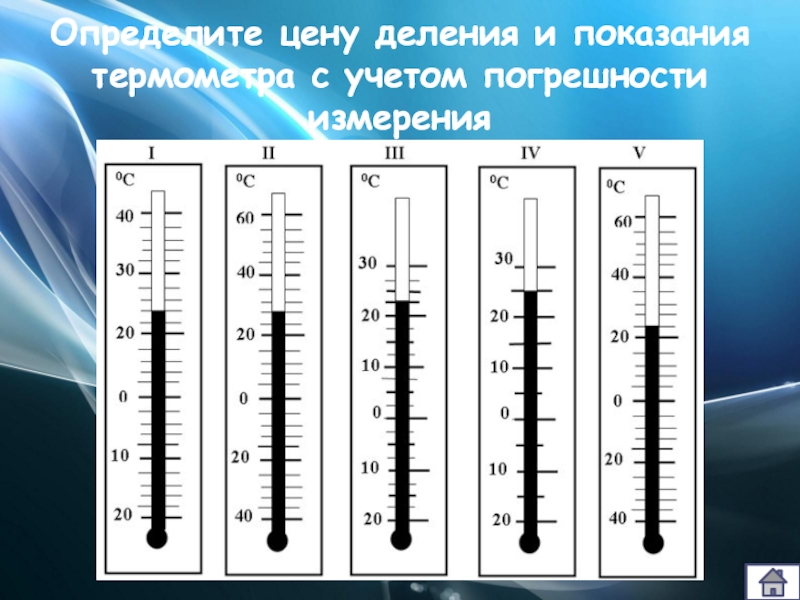

Слайд 16Определите цену деления и показания термометра с учетом погрешности измерения

Определите цену деления и показания термометра с учетом погрешности измерения

Слайд 17Практическая работа

Практическая работа
