Презентация, доклад по физике на тему Источники электрического тока

Содержание

Электрический ток – упорядоченное движение заряженных частиц.Для существования электрического тока необходимы следующие условия:Наличие свободных электрических зарядов в проводнике;Наличие внешнего электрического поля для проводника.

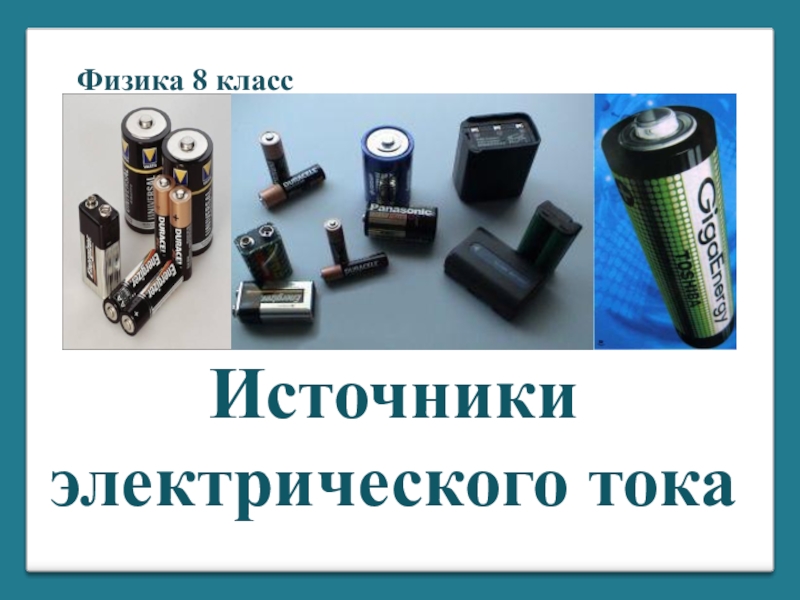

Слайд 1Источники электрического тока
Физика 8 класс

Источники электрического токаФизика 8 класс

Слайд 2Электрический ток – упорядоченное движение заряженных частиц.


Для существования электрического тока необходимы

следующие условия:
Наличие свободных электрических зарядов в проводнике;
Наличие внешнего электрического поля для проводника.
Электрический ток – упорядоченное движение заряженных частиц.Для существования электрического тока необходимы следующие условия:Наличие свободных электрических зарядов в

Слайд 3Сравни опыты, проводимые на рисунках.
Что общего и чем отличаются опыты?


Источник тока - это устройство, в котором происходит преобразование какого-либо вида энергии в электрическую энергию.

Устройства, разделяющие заряды, т.е. создающие электрическое поле, называют источниками тока.

Сравни опыты, проводимые на рисунках. Что общего и чем отличаются опыты? Источник тока - это устройство, в

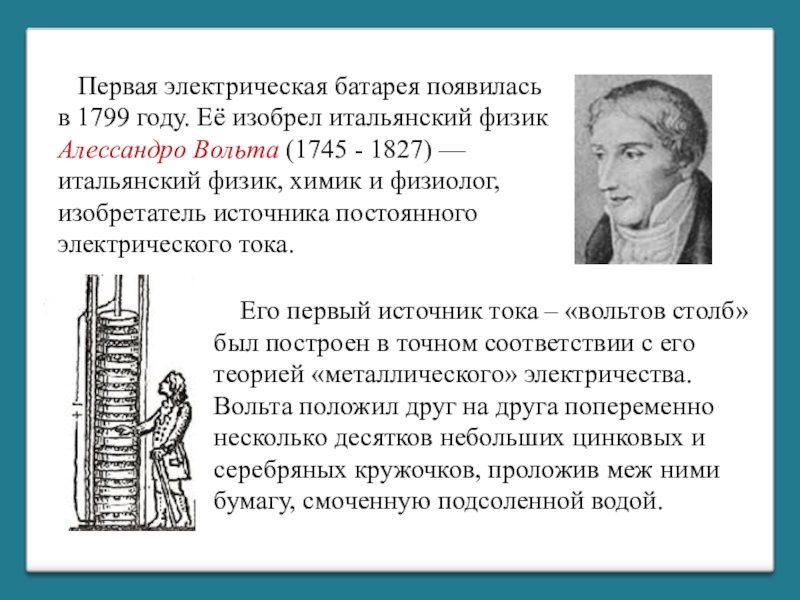

Слайд 4 Первая электрическая батарея появилась в 1799 году. Её изобрел

итальянский физик Алессандро Вольта (1745 - 1827) — итальянский физик, химик и физиолог, изобретатель источника постоянного электрического тока.



Его первый источник тока – «вольтов столб» был построен в точном соответствии с его теорией «металлического» электричества. Вольта положил друг на друга попеременно несколько десятков небольших цинковых и серебряных кружочков, проложив меж ними бумагу, смоченную подсоленной водой.



Первая электрическая батарея появилась в 1799 году. Её изобрел итальянский физик Алессандро Вольта (1745 -

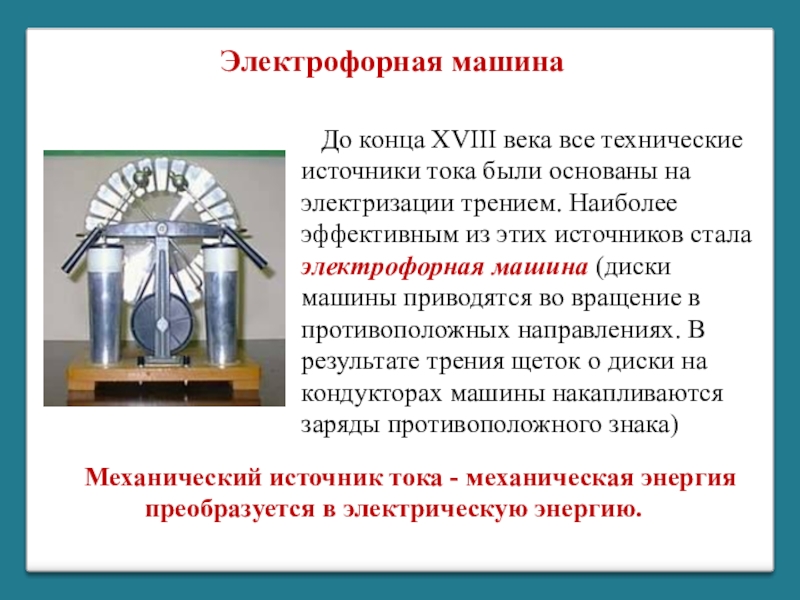

Слайд 5 Механический источник тока - механическая энергия преобразуется в

электрическую энергию.

До конца XVIII века все технические источники тока были основаны на электризации трением. Наиболее эффективным из этих источников стала электрофорная машина (диски машины приводятся во вращение в противоположных направлениях. В результате трения щеток о диски на кондукторах машины накапливаются заряды противоположного знака)

Электрофорная машина

Механический источник тока - механическая энергия преобразуется в электрическую энергию.  До конца XVIII

Слайд 6 Тепловой источник тока - внутренняя энергия преобразуется в

электрическую энергию

Термопара

Термоэлемент (термопара) - две проволоки из разных металлов необходимо спаять с одного края, затем нагреть место спая, то в них возникает ток. Заряды разделяются при нагревании спая. Термоэлементы применяются в термодатчиках и на геотермальных электростанциях в качестве датчика температуры.

Термоэлемент

Тепловой источник тока - внутренняя энергия преобразуется в электрическую энергиюТермопараТермоэлемент (термопара) - две проволоки

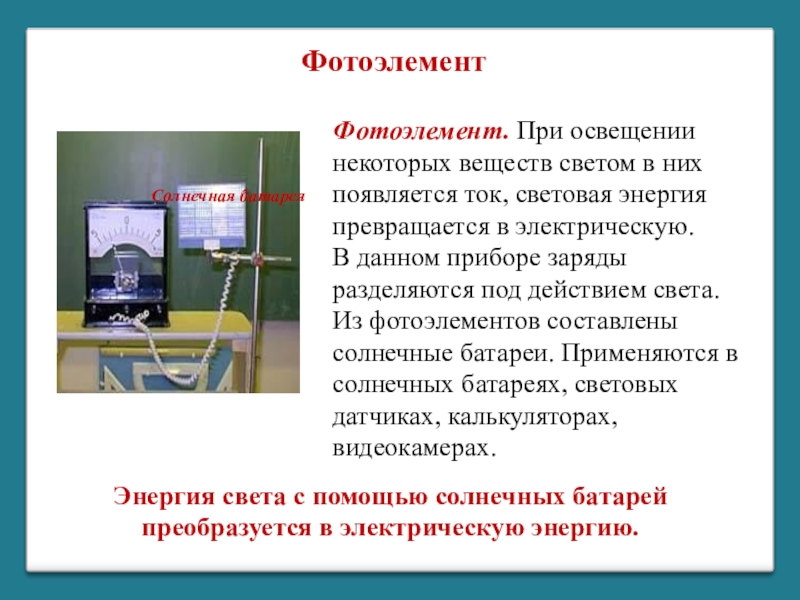

Слайд 7Энергия света c помощью солнечных батарей преобразуется в электрическую энергию.
Солнечная

батарея

Фотоэлемент. При освещении некоторых веществ светом в них появляется ток, световая энергия превращается в электрическую.
В данном приборе заряды разделяются под действием света. Из фотоэлементов составлены солнечные батареи. Применяются в солнечных батареях, световых датчиках, калькуляторах, видеокамерах.

Фотоэлемент

Энергия света c помощью солнечных батарей преобразуется в электрическую энергию. Солнечная батареяФотоэлемент. При освещении некоторых веществ светом

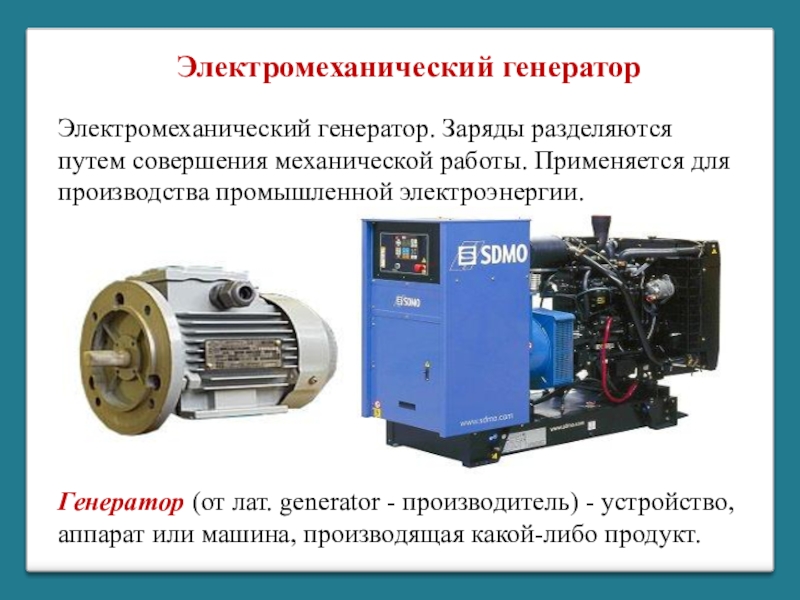

Слайд 8Электромеханический генератор. Заряды разделяются путем совершения механической работы. Применяется для производства

промышленной электроэнергии.

Электромеханический генератор

Генератор (от лат. generator - производитель) - устройство, аппарат или машина, производящая какой-либо продукт.

Электромеханический генератор. Заряды разделяются путем совершения механической работы. Применяется для производства промышленной электроэнергии.Электромеханический генераторГенератор (от лат. generator

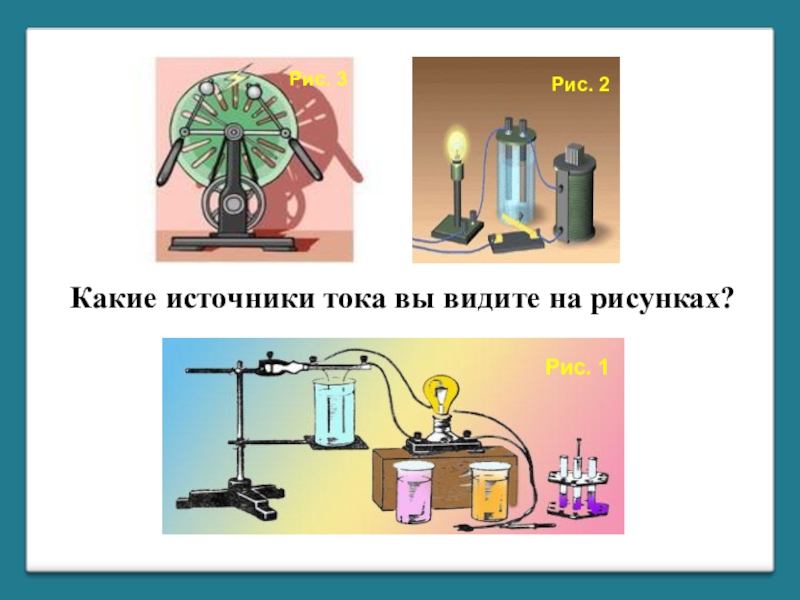

Слайд 9Рис. 1
Рис. 2
Рис. 3
Какие источники тока вы видите на рисунках?

Рис. 1Рис. 2Рис. 3Какие источники тока вы видите на рисунках?

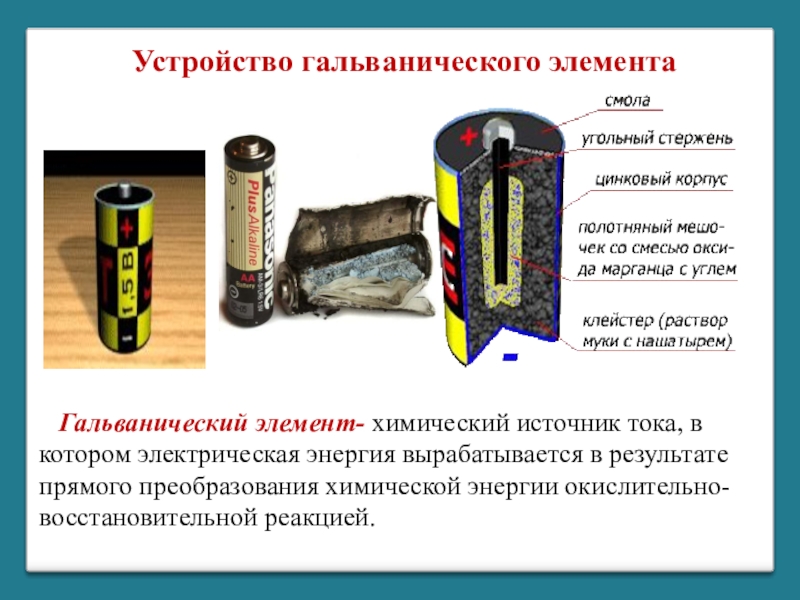

Слайд 10Устройство гальванического элемента
Гальванический элемент- химический источник тока, в котором

электрическая энергия вырабатывается в результате прямого преобразования химической энергии окислительно-восстановительной реакцией.
Устройство гальванического элемента  Гальванический элемент- химический источник тока, в котором электрическая энергия вырабатывается в результате прямого

Слайд 11Источники тока прошлого века…

Источники тока прошлого века…

Слайд 12Из нескольких гальванических элементов можно составить батарею.

Из нескольких гальванических элементов можно составить батарею.

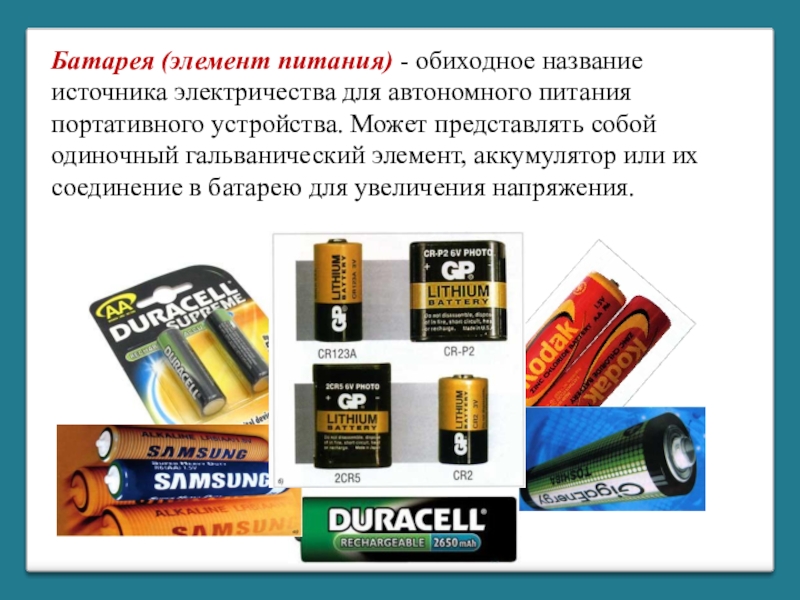

Слайд 13Батарея (элемент питания) - обиходное название источника электричества для автономного питания

портативного устройства. Может представлять собой одиночный гальванический элемент, аккумулятор или их соединение в батарею для увеличения напряжения.
Батарея (элемент питания) - обиходное название источника электричества для автономного питания портативного устройства. Может представлять собой одиночный

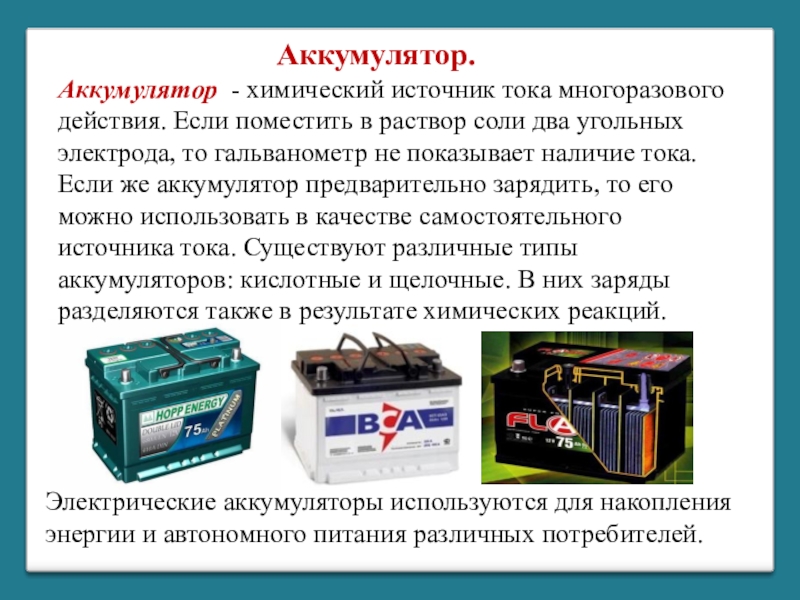

Слайд 14Аккумулятор - химический источник тока многоразового действия. Если поместить в раствор

соли два угольных электрода, то гальванометр не показывает наличие тока. Если же аккумулятор предварительно зарядить, то его можно использовать в качестве самостоятельного источника тока. Существуют различные типы аккумуляторов: кислотные и щелочные. В них заряды разделяются также в результате химических реакций.

Аккумулятор.

Электрические аккумуляторы используются для накопления энергии и автономного питания различных потребителей.

Аккумулятор - химический источник тока многоразового действия. Если поместить в раствор соли два угольных электрода, то гальванометр

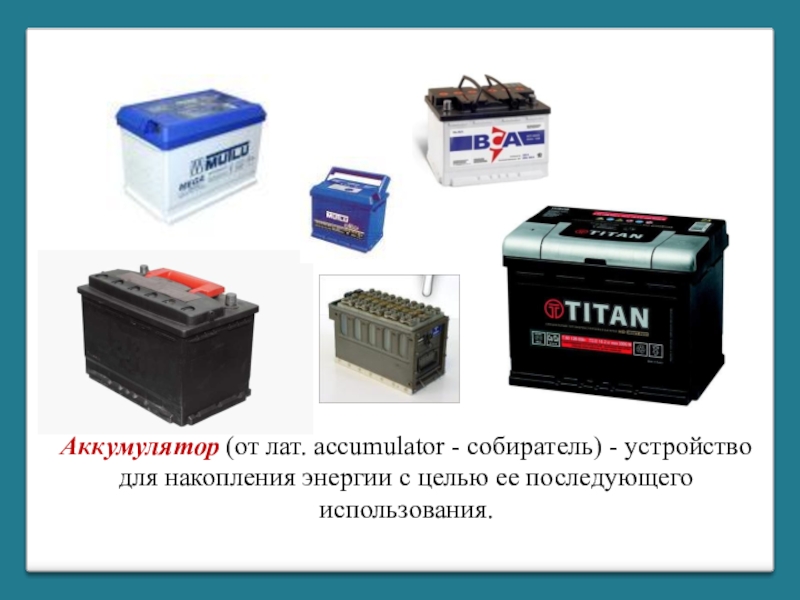

Слайд 15Аккумулятор (от лат. accumulator - собиратель) - устройство для накопления энергии

с целью ее последующего использования.
Аккумулятор (от лат. accumulator - собиратель) - устройство для накопления энергии с целью ее последующего использования.

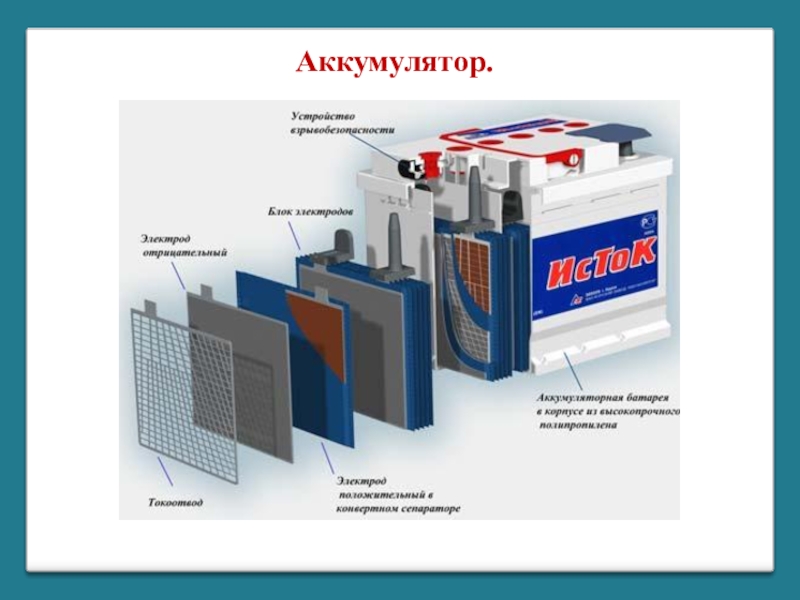

Слайд 16Аккумулятор.

Аккумулятор.

Слайд 17Назовите источники тока, обозначенные
цифрами 1, 2, 3, 4, 5.

Назовите источники тока, обозначенные цифрами 1, 2, 3, 4, 5.

Слайд 18Классификация источников тока

Классификация источников тока

Слайд 19       Герметичные малогабаритные аккумуляторы (ГМА).        ГМА используются для малогабаритных потребителей электрической

энергии (телефонные радио-трубки, переносные радиоприемники, электронные часы, измерительные приборы, сотовые телефоны и др.).
       Герметичные малогабаритные аккумуляторы (ГМА).        ГМА используются для малогабаритных потребителей электрической энергии (телефонные радио-трубки, переносные радиоприемники,

Слайд 20Применение источников тока.


Назовите приборы, изображённые на рисунках.
Рис.1
Рис.2
Рис.6
Рис.3
Рис.4
Рис.5

Применение источников тока. Назовите приборы, изображённые на рисунках.Рис.1Рис.2Рис.6Рис.3Рис.4Рис.5

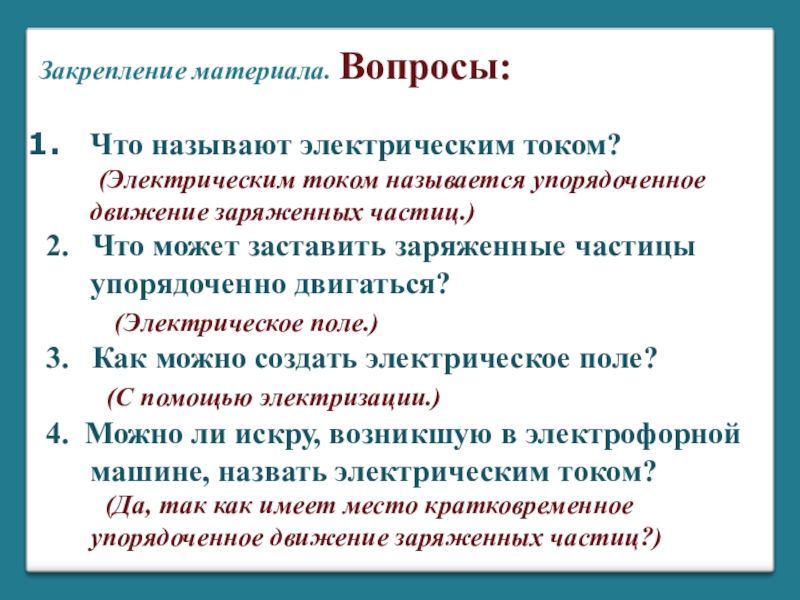

Слайд 21Что называют электрическим током?
(Электрическим током называется упорядоченное

движение заряженных частиц.)
2. Что может заставить заряженные частицы упорядоченно двигаться?
(Электрическое поле.)
3. Как можно создать электрическое поле?
(С помощью электризации.)
4. Можно ли искру, возникшую в электрофорной машине, назвать электрическим током?
(Да, так как имеет место кратковременное упорядоченное движение заряженных частиц?)

Закрепление материала. Вопросы:

Что называют электрическим током?    (Электрическим током называется упорядоченное движение заряженных частиц.)2.  Что может

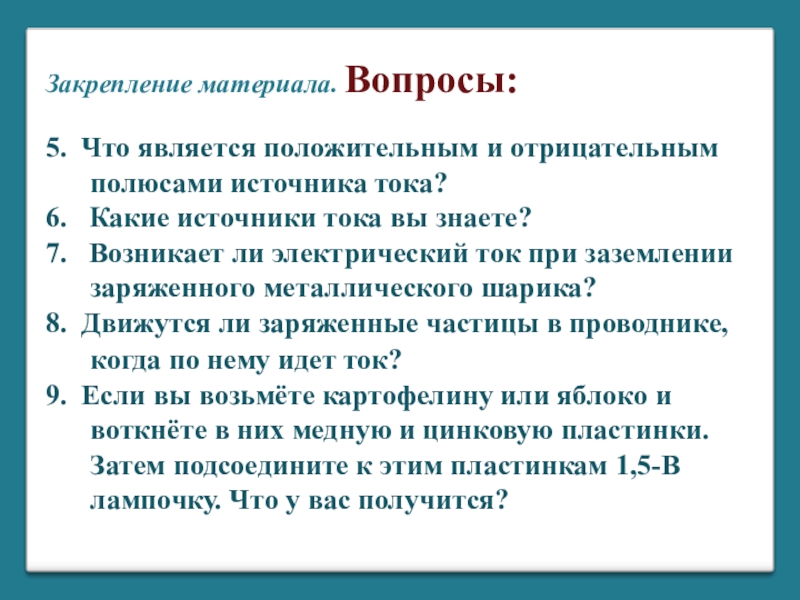

Слайд 225. Что является положительным и отрицательным полюсами источника тока?
6. Какие

источники тока вы знаете?
7. Возникает ли электрический ток при заземлении заряженного металлического шарика?
8. Движутся ли заряженные частицы в проводнике, когда по нему идет ток?
9. Если вы возьмёте картофелину или яблоко и воткнёте в них медную и цинковую пластинки. Затем подсоедините к этим пластинкам 1,5-В лампочку. Что у вас получится?

Закрепление материала. Вопросы:

5. Что является положительным и отрицательным полюсами источника тока?6.  Какие источники тока вы знаете?7.  Возникает

Слайд 23Спасибо
за работу и внимание!

Спасибо за работу и внимание!
