Источники тока .Электрический ток.
учитель физики Симонова Р.А.

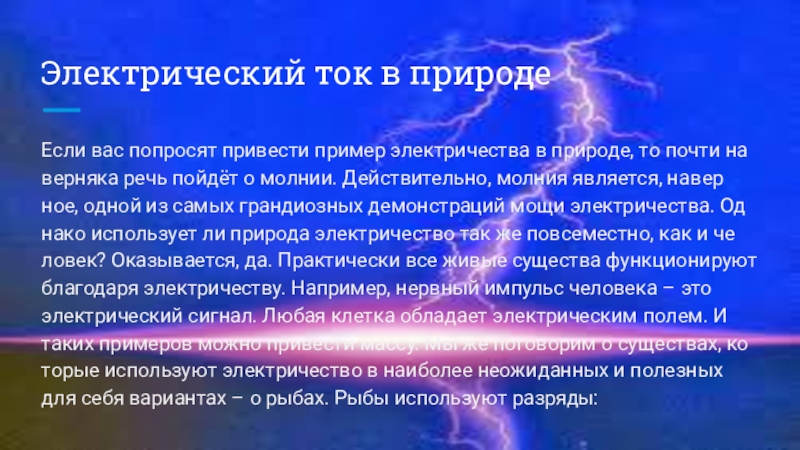

то почти на­вер­ня­ка речь пой­дёт о мол­нии. Дей­стви­тель­но, мол­ния яв­ля­ет­ся, на­вер­ное, одной из самых гран­ди­оз­ных де­мон­стра­ций мощи элек­три­че­ства. Од­на­ко ис­поль­зу­ет ли при­ро­да элек­три­че­ство так же по­все­мест­но, как и че­ло­век? Ока­зы­ва­ет­ся, да. Прак­ти­че­ски все живые су­ще­ства функ­ци­о­ни­ру­ют бла­го­да­ря элек­три­че­ству. На­при­мер, нерв­ный им­пульс че­ло­ве­ка – это элек­три­че­ский сиг­нал. Любая клет­ка об­ла­да­ет элек­три­че­ским полем. И таких при­ме­ров можно при­ве­сти массу. Мы же по­го­во­рим о су­ще­ствах, ко­то­рые ис­поль­зу­ют элек­три­че­ство в наи­бо­лее неожи­дан­ных и по­лез­ных для себя ва­ри­ан­тах – о рыбах. Рыбы ис­поль­зу­ют раз­ря­ды:

сом. У этих рыб име­ют­ся спе­ци­аль­ные ор­га­ны для на­коп­ле­ния элек­три­че­ской энер­гии. Неболь­шие на­пря­же­ния, воз­ни­ка­ю­щие в обыч­ных мы­шеч­ных во­лок­нах, сум­ми­ру­ют­ся здесь бла­го­да­ря по­сле­до­ва­тель­но­му вклю­че­нию мно­же­ства от­дель­ных эле­мен­тов, ко­то­рые нер­ва­ми, как про­вод­ни­ка­ми, со­еди­не­ны в длин­ные ба­та­реи

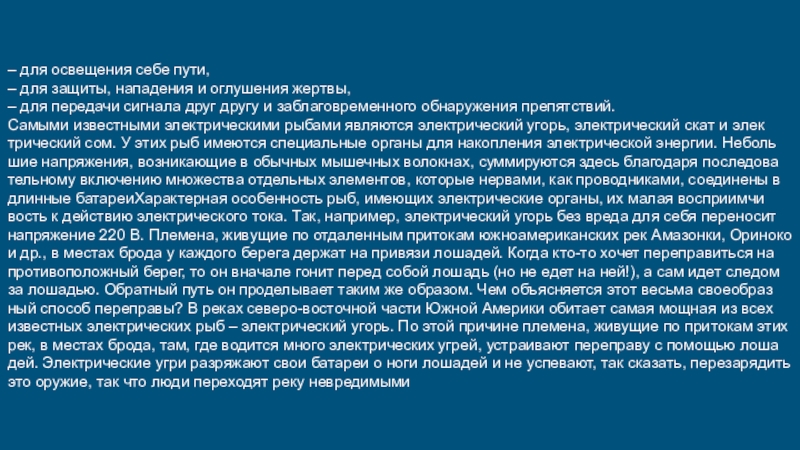

для пе­ре­да­чи сиг­на­ла друг другу и за­бла­го­вре­мен­но­го об­на­ру­же­ния пре­пят­ствий.
Са­мы­ми из­вест­ны­ми элек­три­че­ски­ми ры­ба­ми яв­ля­ют­ся элек­три­че­ский угорь, элек­три­че­ский скат и элек­три­че­ский сом. У этих рыб име­ют­ся спе­ци­аль­ные ор­га­ны для на­коп­ле­ния элек­три­че­ской энер­гии. Неболь­шие на­пря­же­ния, воз­ни­ка­ю­щие в обыч­ных мы­шеч­ных во­лок­нах, сум­ми­ру­ют­ся здесь бла­го­да­ря по­сле­до­ва­тель­но­му вклю­че­нию мно­же­ства от­дель­ных эле­мен­тов, ко­то­рые нер­ва­ми, как про­вод­ни­ка­ми, со­еди­не­ны в длин­ные ба­та­реиХа­рак­тер­ная осо­бен­ность рыб, име­ю­щих элек­три­че­ские ор­га­ны, их малая вос­при­им­чи­вость к дей­ствию элек­три­че­ско­го тока. Так, на­при­мер, элек­три­че­ский угорь без вреда для себя пе­ре­но­сит на­пря­же­ние 220 В. Пле­ме­на, жи­ву­щие по от­да­лен­ным при­то­кам юж­но­аме­ри­кан­ских рек Ама­зон­ки, Ори­но­ко и др., в ме­стах брода у каж­до­го бе­ре­га дер­жат на при­вя­зи ло­ша­дей. Когда кто-то хочет пе­ре­пра­вить­ся на про­ти­во­по­лож­ный берег, то он вна­ча­ле гонит перед собой ло­шадь (но не едет на ней!), а сам идет сле­дом за ло­ша­дью. Об­рат­ный путь он про­де­лы­ва­ет таким же об­ра­зом. Чем объ­яс­ня­ет­ся этот весь­ма свое­об­раз­ный спо­соб пе­ре­пра­вы? В реках се­ве­ро-во­сточ­ной части Южной Аме­ри­ки оби­та­ет самая мощ­ная из всех из­вест­ных элек­три­че­ских рыб – элек­три­че­ский угорь. По этой при­чине пле­ме­на, жи­ву­щие по при­то­кам этих рек, в ме­стах брода, там, где во­дит­ся много элек­три­че­ских угрей, устра­и­ва­ют пе­ре­пра­ву с по­мо­щью ло­ша­дей. Элек­три­че­ские угри раз­ря­жа­ют свои ба­та­реи о ноги ло­ша­дей и не успе­ва­ют, так ска­зать, пе­ре­за­ря­дить это ору­жие, так что люди пе­ре­хо­дят реку невре­ди­мы­ми

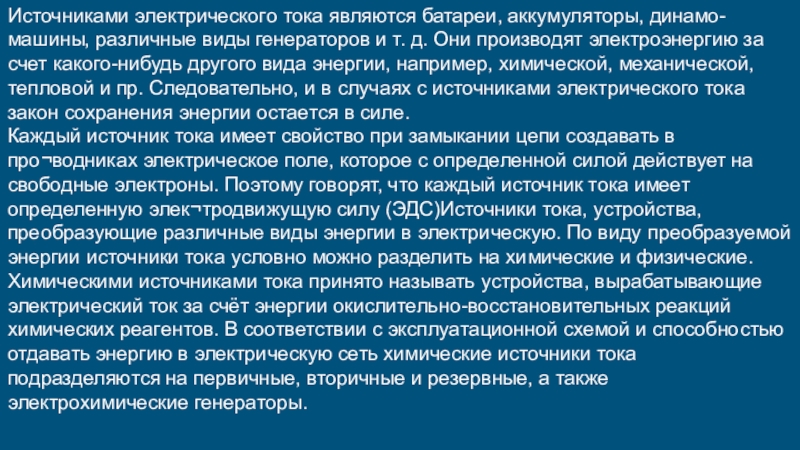

т. д. Они производят электроэнергию за счет какого-нибудь другого вида энергии, например, химической, механической, тепловой и пр. Следовательно, и в случаях с источниками электрического тока закон сохранения энергии остается в силе.
Каждый источник тока имеет свойство при замыкании цепи создавать в про¬водниках электрическое поле, которое с определенной силой действует на свободные электроны. Поэтому говорят, что каждый источник тока имеет определенную элек¬тродвижущую силу (ЭДС)Источники тока, устройства, преобразующие различные виды энергии в электрическую. По виду преобразуемой энергии источники тока условно можно разделить на химические и физические.
Химическими источниками тока принято называть устройства, вырабатывающие электрический ток за счёт энергии окислительно-восстановительных реакций химических реагентов. В соответствии с эксплуатационной схемой и способностью отдавать энергию в электрическую сеть химические источники тока подразделяются на первичные, вторичные и резервные, а также электрохимические генераторы.

элек­три­че­скую энер­гию. Все ис­точ­ни­ки элек­три­че­ско­го тока можно услов­но раз­де­лить на фи­зи­че­ские и хи­ми­че­ские. К фи­зи­че­ским ис­точ­ни­кам элек­три­че­ско­го то­ка­ при­ня­то от­но­сить устрой­ства, в ко­то­рых раз­де­ле­ние за­ря­дов про­ис­хо­дит за счет ме­ха­ни­че­ской, све­то­вой или теп­ло­вой энер­гии. При­ме­ра­ми таких ис­точ­ни­ков тока могут быть элек­тро­фор­ная ма­ши­на, тур­бо­ге­не­ра­то­ры элек­тро­стан­ций, фото- и тер­мо­эле­мен­ты и др. Несмот­ря на все раз­но­об­ра­зие фи­зи­че­ских ис­точ­ни­ков элек­три­че­ско­го тока, в по­все­днев­ной жизни мы чаще имеем дело с хи­ми­че­ски­ми ис­точ­ни­ка­ми элек­три­че­ско­го тока – галь­ва­ни­че­ски­ми эле­мен­та­ми и ак­ку­му­ля­то­ра­ми. Хи­ми­че­ски­ми ис­точ­ни­ка­ми элек­три­че­ско­го тока на­зы­ва­ют устрой­ства, в ко­то­рых раз­де­ле­ние за­ря­дов про­ис­хо­дит за счет энер­гии, вы­де­ля­ю­щей­ся в про­цес­се хи­ми­че­ских ре­ак­ций.

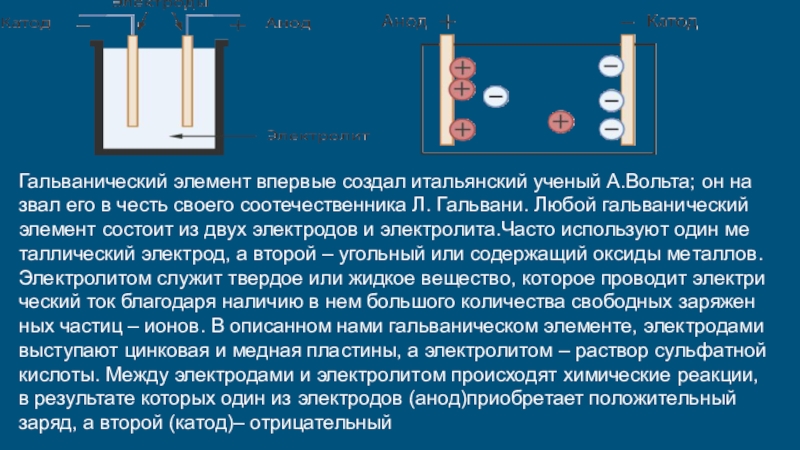

честь сво­е­го со­оте­че­ствен­ни­ка Л. Галь­ва­ни. Любой галь­ва­ни­че­ский эле­мент со­сто­ит из двух элек­тро­дов и элек­тро­ли­та.Часто ис­поль­зу­ют один ме­тал­ли­че­ский элек­трод, а вто­рой – уголь­ный или со­дер­жа­щий ок­си­ды ме­тал­лов. Элек­тро­ли­том слу­жит твер­дое или жид­кое ве­ще­ство, ко­то­рое про­во­дит элек­три­че­ский ток бла­го­да­ря на­ли­чию в нем боль­шо­го ко­ли­че­ства сво­бод­ных за­ря­жен­ных ча­стиц – ионов. В опи­сан­ном нами галь­ва­ни­че­ском эле­мен­те, элек­тро­да­ми вы­сту­па­ют цин­ко­вая и мед­ная пла­сти­ны, а элек­тро­ли­том – рас­твор суль­фат­ной кис­ло­ты. Между элек­тро­да­ми и элек­тро­ли­том про­ис­хо­дят хи­ми­че­ские ре­ак­ции, в ре­зуль­та­те ко­то­рых один из элек­тро­дов (анод)при­об­ре­та­ет по­ло­жи­тель­ный заряд, а вто­рой (катод)– от­ри­ца­тель­ный

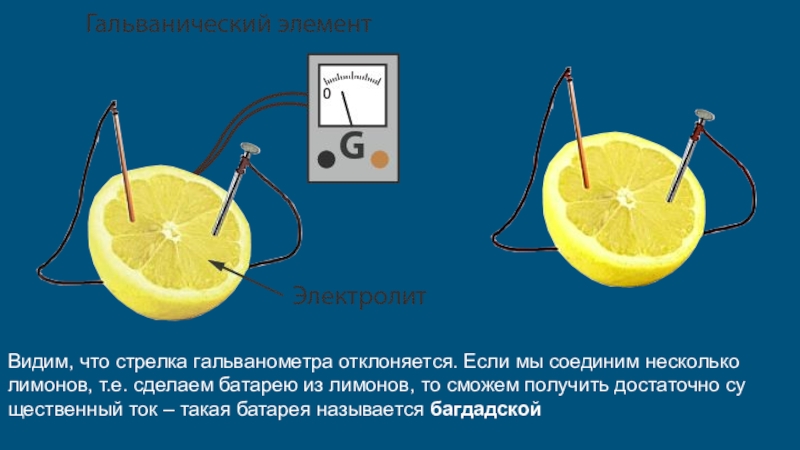

сде­ла­ем ба­та­рею из ли­мо­нов, то смо­жем по­лу­чить до­ста­точ­но су­ще­ствен­ный ток – такая ба­та­рея на­зы­ва­ет­ся баг­дад­ской

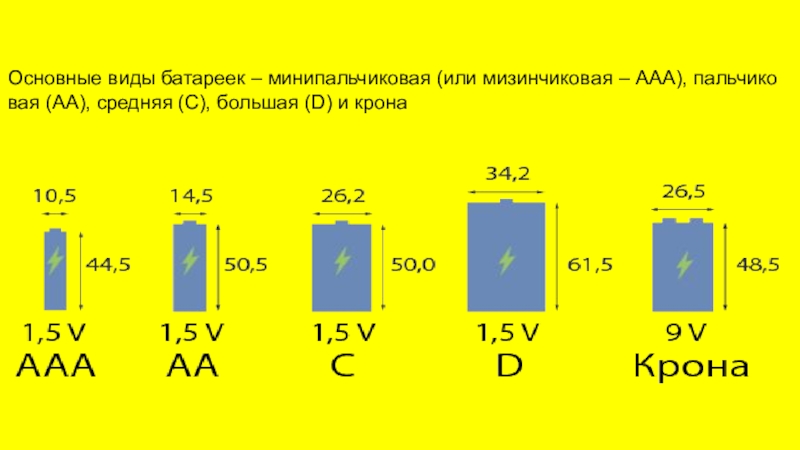

сред­няя (С), боль­шая (D) и крона

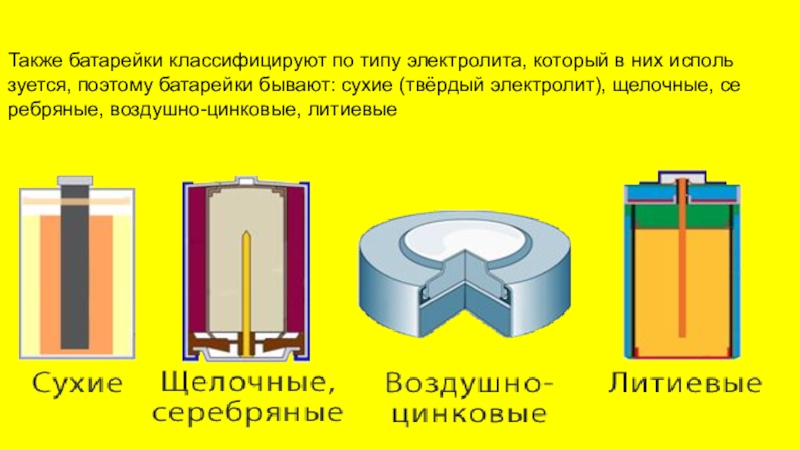

ба­та­рей­ки бы­ва­ют: сухие (твёр­дый элек­тро­лит), ще­лоч­ные, се­реб­ря­ные, воз­душ­но-цин­ко­вые, ли­ти­е­вые

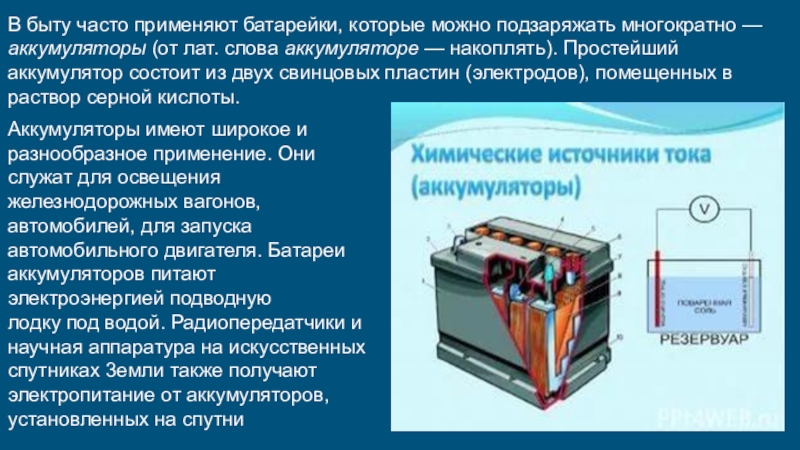

(от лат. слова аккумуляторе — накоплять). Простейший аккумулятор состоит из двух свинцовых пластин (электродов), помещенных в раствор серной кислоты.

Аккумуляторы имеют широкое и разнообразное применение. Они
служат для освещения железнодорожных вагонов, автомобилей, для запуска автомобильного двигателя. Батареи аккумуляторов питают электроэнергией подводную
лодку под водой. Радиопередатчики и научная аппаратура на искусственных спутниках 3емли также получают электропитание от аккумуляторов, установленных на спутни

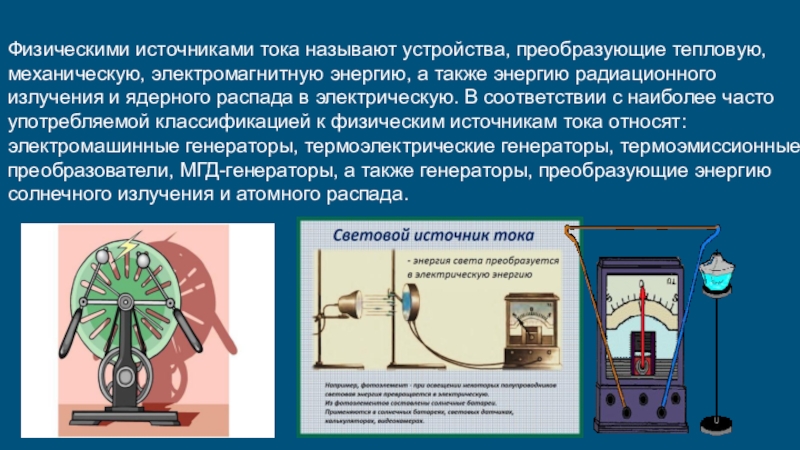

также энергию радиационного излучения и ядерного распада в электрическую. В соответствии с наиболее часто употребляемой классификацией к физическим источникам тока относят: электромашинные генераторы, термоэлектрические генераторы, термоэмиссионные преобразователи, МГД-генераторы, а также генераторы, преобразующие энергию солнечного излучения и атомного распада.

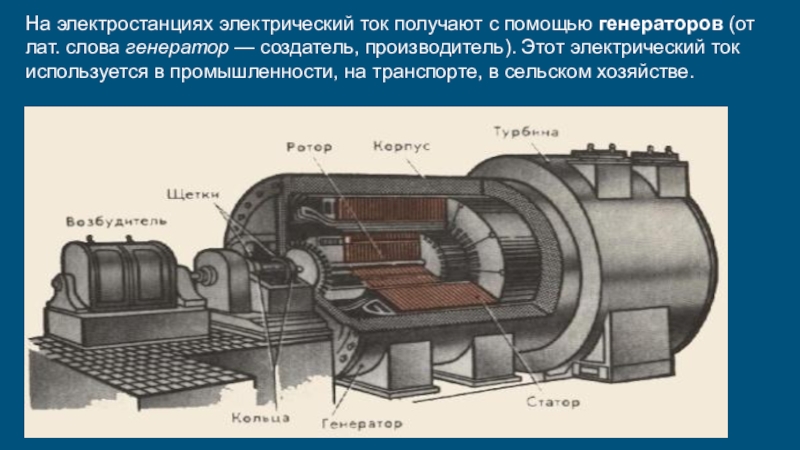

генератор — создатель, производитель). Этот электрический ток используется в промышленности, на транспорте, в сельском хозяйстве.
