Слайд 1Физика 10 сынып

3.1. Идеал сұйықтың қозғалысы. Бернулли теңдеуі

Физика 10 сынып3.1. Идеал сұйықтың қозғалысы. Бернулли теңдеуі

Слайд 2Гидроаэромеханика – сұйықтар мен газдардың механикалық қасиеттерін, олардың қозғалысын және олардың

ішіндегі қатты денелердің қозғалысын зерттейді

Гидроаэростатика сұйық немесе газдың тыныштық күйін немесе олардың қозғалыс жылдамдығы аз күйін зерттейді. Архимед, Э.Торричелли, Б.Паскаль
Гидроаэродинамика сұйық пен газдардың қозғалысын, сол сияқты ұшқыш аппараттар мен суасты қайығының, су көліктерінің, сонымен қатар денелердің атмосферадағы қозғалысын, құстардың, жәндіктердің ұшуын зерттейді. Д.Бернулли

Гидроаэромеханика – сұйықтар мен газдардың механикалық қасиеттерін, олардың қозғалысын және олардың ішіндегі қатты денелердің қозғалысын зерттейдіГидроаэростатика сұйық

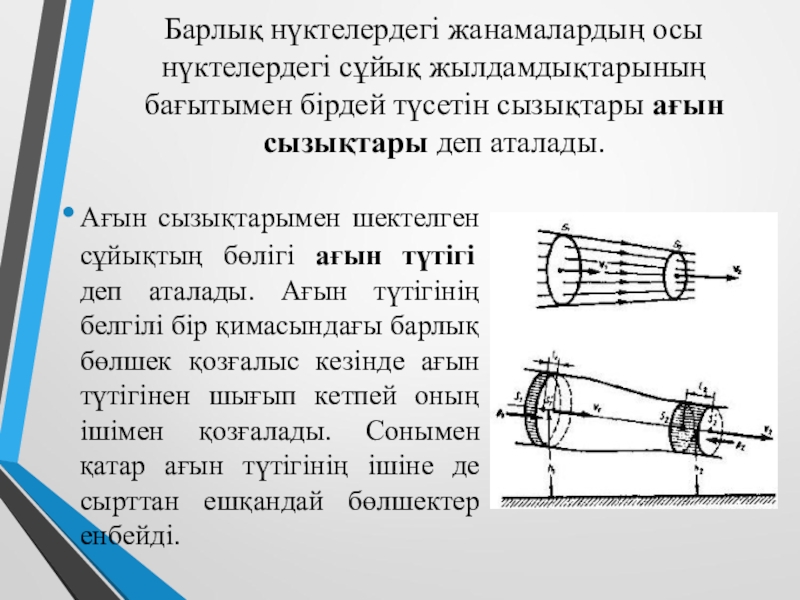

Слайд 3Барлық нүктелердегі жанамалардың осы нүктелердегі сұйық жылдамдықтарының бағытымен бірдей түсетін сызықтары

ағын сызықтары деп аталады.

Ағын сызықтарымен шектелген сұйықтың бөлігі ағын түтігі деп аталады. Ағын түтігінің белгілі бір қимасындағы барлық бөлшек қозғалыс кезінде ағын түтігінен шығып кетпей оның ішімен қозғалады. Сонымен қатар ағын түтігінің ішіне де сырттан ешқандай бөлшектер енбейді.

Барлық нүктелердегі жанамалардың осы нүктелердегі сұйық жылдамдықтарының бағытымен бірдей түсетін сызықтары ағын сызықтары деп аталады. Ағын сызықтарымен

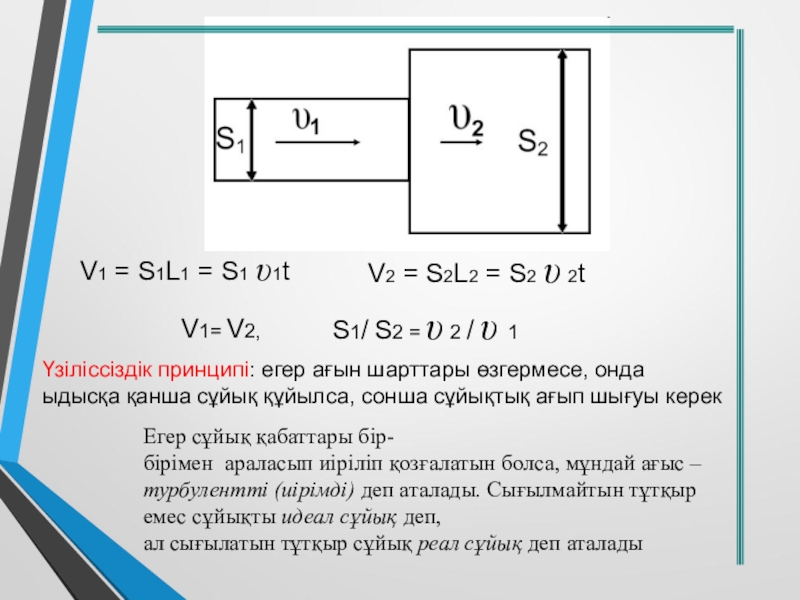

Слайд 4Үзіліссіздік принципі: егер ағын шарттары өзгермесе, онда ыдысқа қанша сұйық құйылса,

сонша сұйықтық ағып шығуы керек

V1 = S1L1 = S1 υ1t

V2 = S2L2 = S2 υ 2t

V1= V2,

S1/ S2 = υ 2 / υ 1

Егер сұйық қабаттары бiр-бiрiмен  араласып иiрiлiп қозғалатын болса, мұндай ағыс – турбуленттi (иiрiмдi) деп аталады. Сығылмайтын тұтқыр емес сұйықты идеал сұйық деп, ал сығылатын тұтқыр сұйық реал сұйық деп аталады

Үзіліссіздік принципі: егер ағын шарттары өзгермесе, онда ыдысқа қанша сұйық құйылса, сонша сұйықтық ағып шығуы керекV1 =

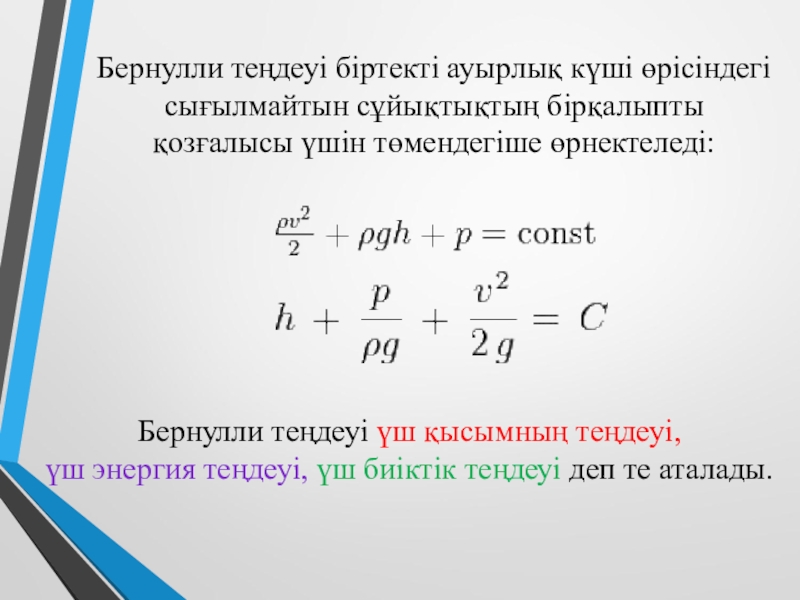

Слайд 5Бернулли теңдеуі біртекті ауырлық күші өрісіндегі сығылмайтын сұйықтықтың бірқалыпты қозғалысы үшін

төмендегіше өрнектеледі:

Бернулли теңдеуі үш қысымның теңдеуі,
үш энергия теңдеуі, үш биіктік теңдеуі деп те аталады.

Бернулли теңдеуі біртекті ауырлық күші өрісіндегі сығылмайтын сұйықтықтың бірқалыпты қозғалысы үшін төмендегіше өрнектеледі: Бернулли теңдеуі үш қысымның

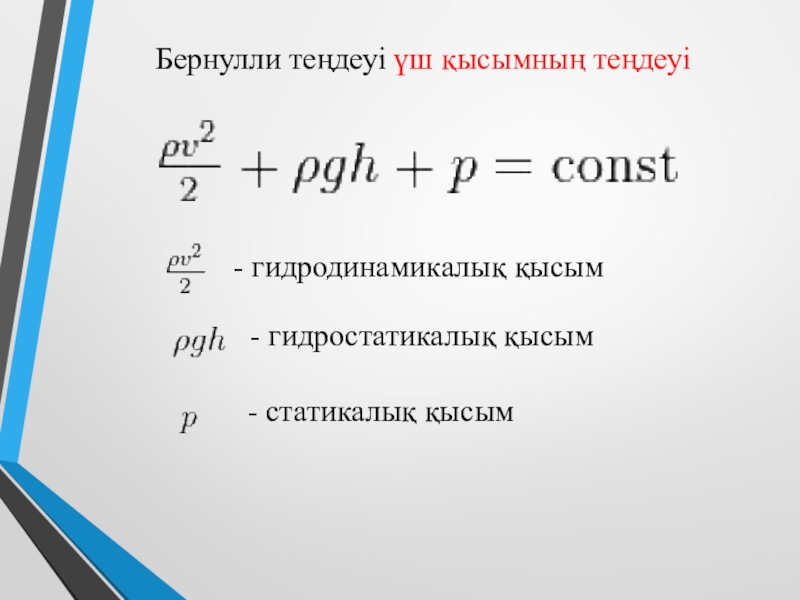

Слайд 6Бернулли теңдеуі үш қысымның теңдеуі
- гидродинамикалық қысым
- гидростатикалық қысым
- статикалық

қысым
Бернулли теңдеуі үш қысымның теңдеуі  - гидродинамикалық қысым- гидростатикалық қысым- статикалық қысым

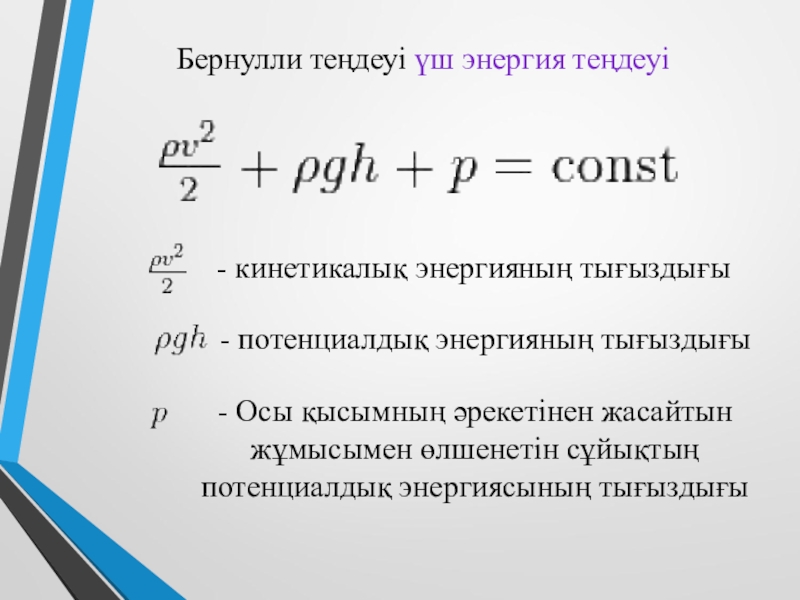

Слайд 7Бернулли теңдеуі үш энергия теңдеуі
- кинетикалық энергияның тығыздығы
- потенциалдық энергияның тығыздығы
-

Осы қысымның әрекетінен жасайтын жұмысымен өлшенетін сұйықтың потенциалдық энергиясының тығыздығы
Бернулли теңдеуі үш энергия теңдеуі - кинетикалық энергияның тығыздығы- потенциалдық энергияның тығыздығы- Осы қысымның әрекетінен жасайтын жұмысымен

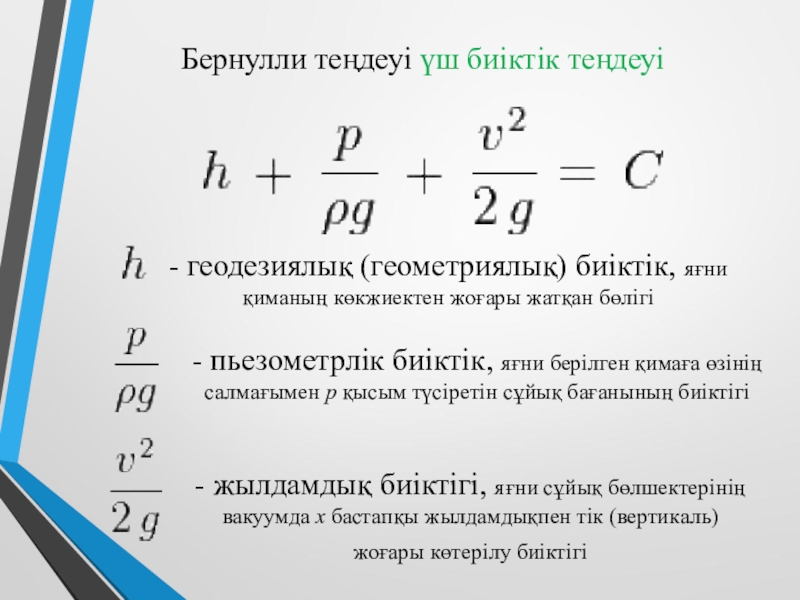

Слайд 8Бернулли теңдеуі үш биіктік теңдеуі
- геодезиялық (геометриялық) биіктік, яғни қиманың

көкжиектен жоғары жатқан бөлігі

- пьезометрлік биіктік, яғни берілген қимаға өзінің салмағымен р қысым түсіретін сұйық бағанының биіктігі

- жылдамдық биіктігі, яғни сұйық бөлшектерінің вакуумда х бастапқы жылдамдықпен тік (вертикаль) жоғары көтерілу биіктігі

Бернулли теңдеуі үш биіктік теңдеуі  - геодезиялық (геометриялық) биіктік, яғни қиманың көкжиектен жоғары жатқан бөлігі- пьезометрлік

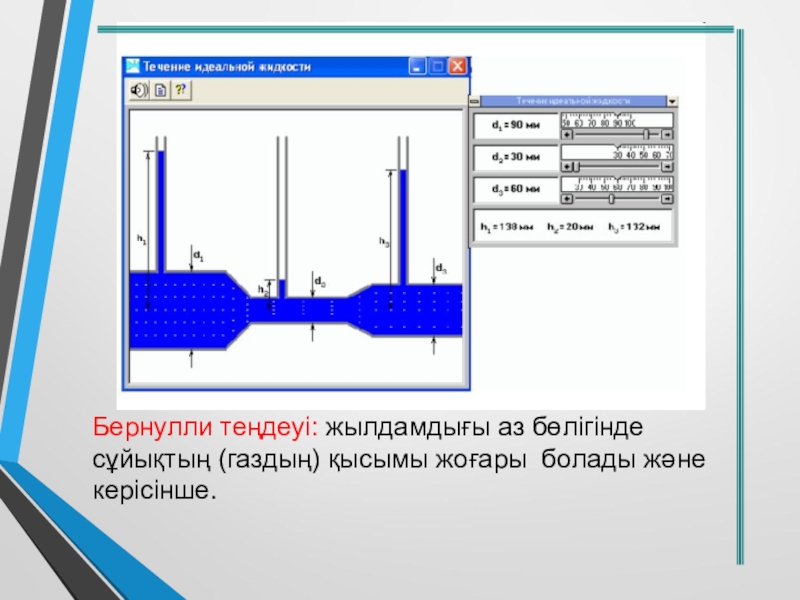

Слайд 9Бернулли теңдеуі: жылдамдығы аз бөлігінде сұйықтың (газдың) қысымы жоғары болады және

керісінше.

Бернулли теңдеуі: жылдамдығы аз бөлігінде сұйықтың (газдың) қысымы жоғары болады және керісінше.

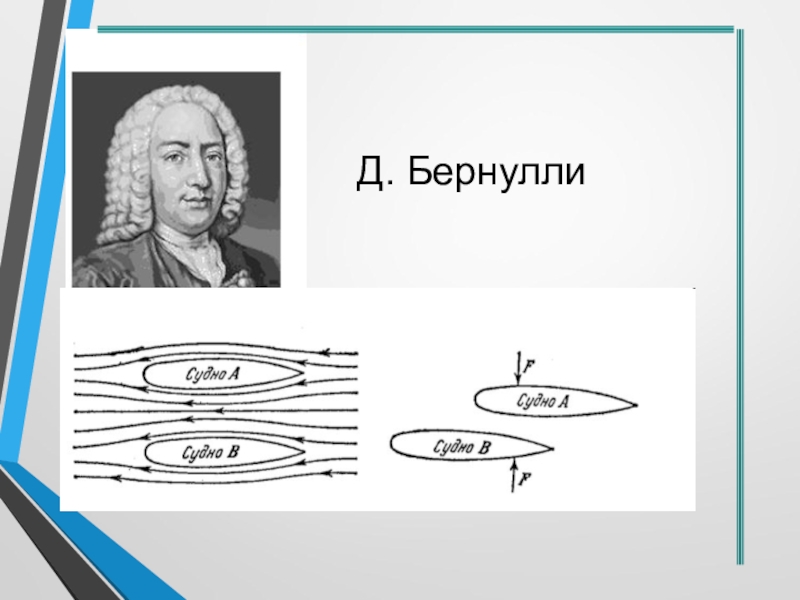

Слайд 10Д. Бернулли

Д. Бернулли

Слайд 11 Бернулли теңдеуін қолдану
Флеттердің "Ветроходы"


"Гоночный пылесос"
Чаппараль - 2.1

Бернулли теңдеуін қолдануФлеттердің

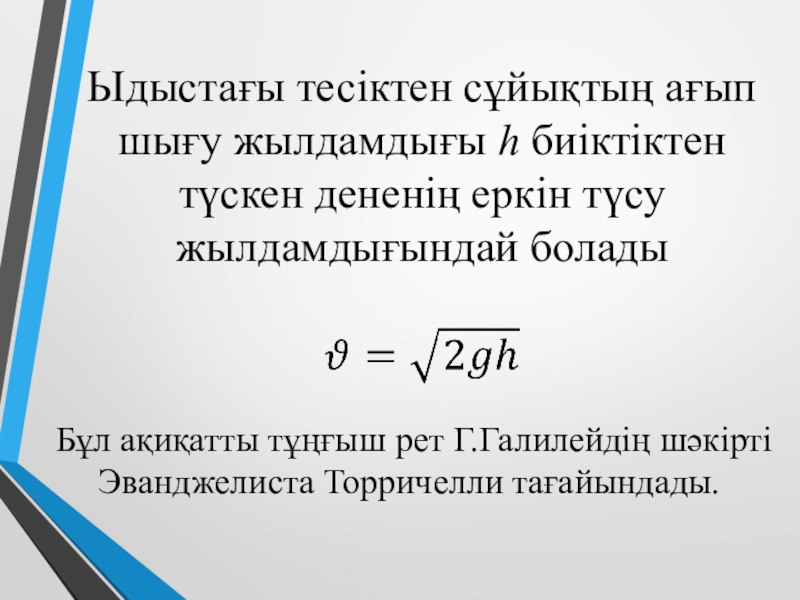

Слайд 12Ыдыстағы тесіктен сұйықтың ағып шығу жылдамдығы h биіктіктен түскен дененің еркін

түсу жылдамдығындай болады

Бұл ақиқатты тұңғыш рет Г.Галилейдің шәкірті Эванджелиста Торричелли тағайындады.



Ыдыстағы тесіктен сұйықтың ағып шығу жылдамдығы h биіктіктен түскен дененің еркін түсу жылдамдығындай боладыБұл ақиқатты тұңғыш рет

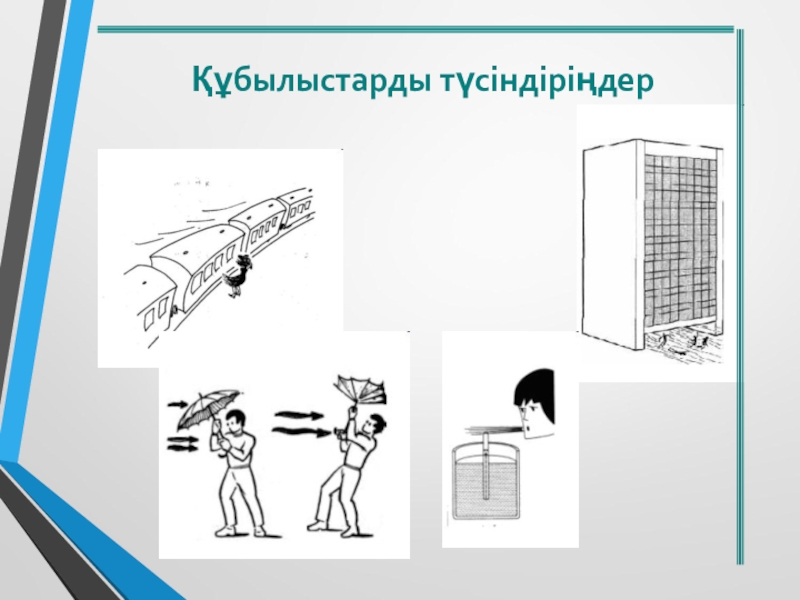

Слайд 13Құбылыстарды түсіндіріңдер

Құбылыстарды түсіндіріңдер

Слайд 14Жуковский Н.Е.
Леонардо да Винчи

Жуковский Н.Е.Леонардо да Винчи

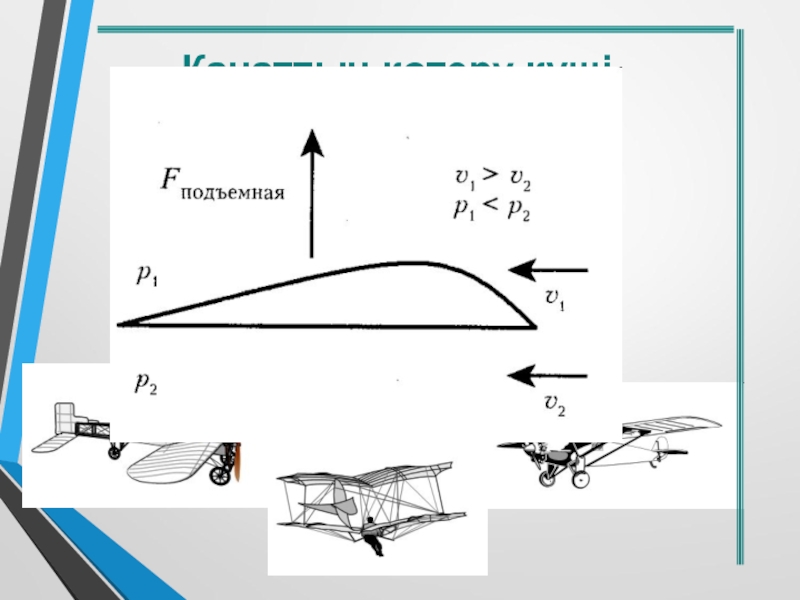

Слайд 15Қанаттың көтеру күші

Қанаттың көтеру күші

Слайд 16Магнус эффектісі – айналатын денені ауа немесе сұйық ағыны орап өткенде

пайда болатын физикалық құбылыс

Магнус эффектісі

Магнус эффектісі – айналатын денені ауа немесе сұйық ағыны орап өткенде пайда болатын физикалық құбылысМагнус эффектісі

Слайд 17Генрих Густав Магнус
Жоғары қысым аймағы
Төменгі қысым аймағы

Генрих Густав МагнусЖоғары қысым аймағыТөменгі қысым аймағы

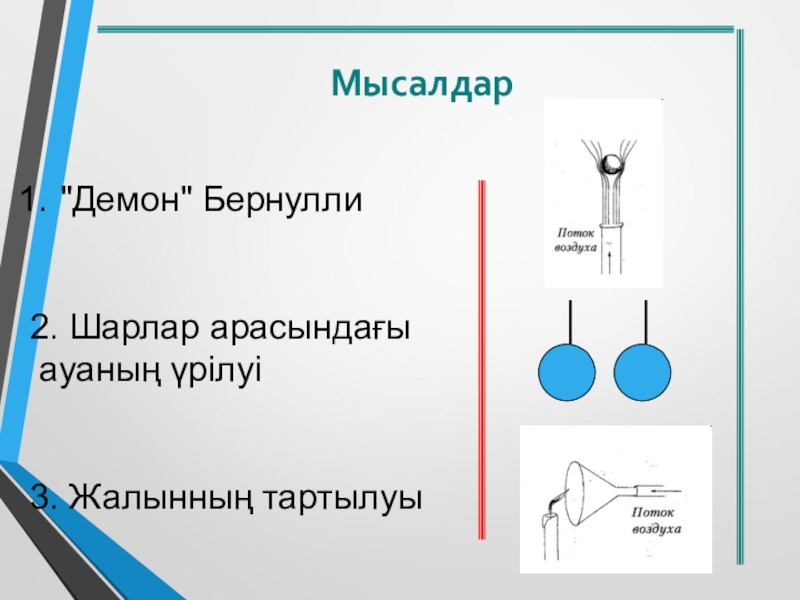

Слайд 18Мысалдар
"Демон" Бернулли


2. Шарлар арасындағы
ауаның үрілуі


3. Жалынның тартылуы


Мысалдар

Слайд 19ҮЙ ТАПСЫРМАСЫ
Бернулли теңдеуі мен Магнус эффектісінің қолданылуы (суреттер, сөзжұмбақтар, презентациялар),
3.1

тақырыпты оқу

ҮЙ ТАПСЫРМАСЫБернулли теңдеуі мен Магнус эффектісінің қолданылуы (суреттер, сөзжұмбақтар, презентациялар), 3.1 тақырыпты оқу
