Презентация, доклад по физике на тему Геометрическая оптика
Содержание
- 1. Презентация по физике на тему Геометрическая оптика
- 2. Основные вопросыПрямолинейное распространение светаОтражение светаПреломление светаПолное отражениеЛинзыОптические приборы
- 3. Геометрическая оптика изучает законы распространения световой энергии
- 4. Геометрическая оптикаКогда размеры препятствий для света намного
- 5. Дифракцию света удобнее всего наблюдать1)на препятствиях, размер
- 6. Прямолинейное распространение света в однородной

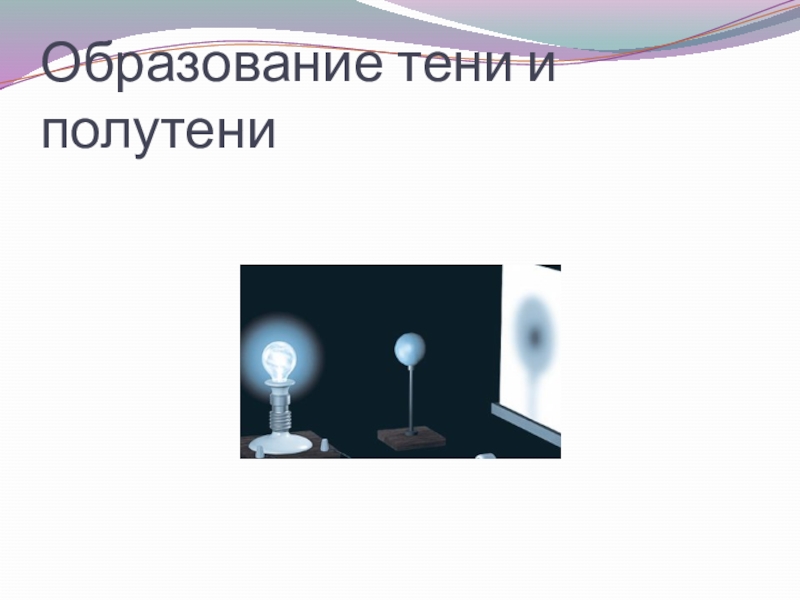

- 7. Образование тени и полутени

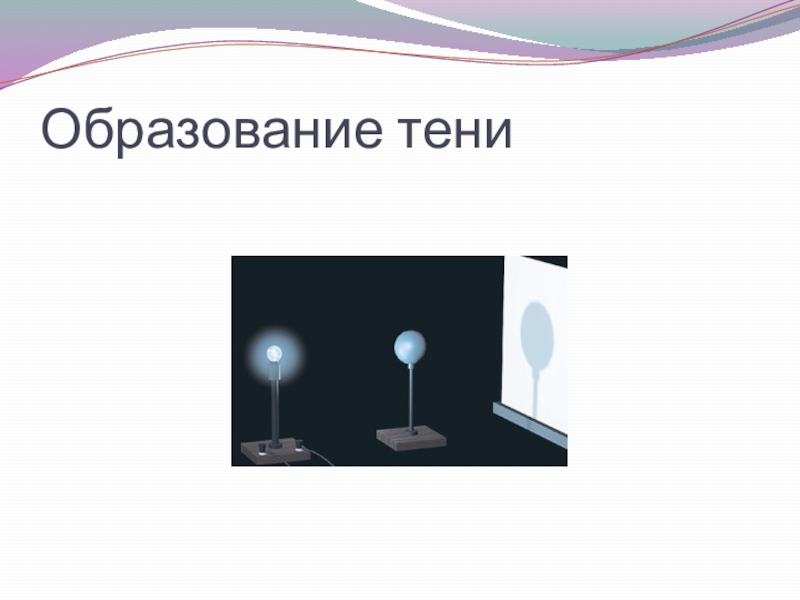

- 8. Образование тени
- 9. Образование тени и полутени (ход лучей)
- 10. Если имеются две среды, в которых свет
- 11. Явления, наблюдаемые на границе раздела двух, оптически
- 12. Отражение света
- 13. Отражение светаЗакон отражения света
- 14. На прозрачную границу раздела двух сред падает
- 15. Зеркальное отражениеSS1MNOO1O2OS = OS1После отражения от зеркальной
- 16. Изображение точечного источника света в плоском зеркалеТочки,
- 17. Изображение предмета в плоском зеркалеДля построения изображения
- 18. Перед вертикально поставленным зеркалом стоит девочка. Как
- 19. Преломление светаЗакон преломления светаЛуч падающий, луч преломленный и перпендикуляр лежат в одной плоскости
- 20. Законы преломления света (формула)Примечание. Часто угол отражения обозначают буквой γ, а угол преломления - β
- 21. Луч света из воздуха падает на стеклянную
- 22. Показатели преломления светаn1 - абсолютный показатель преломления
- 23. Имеются две прозрачные пластинки одинаковой толщины. На
- 24. Полное внутреннее отражениеПри дальнейшем увеличении угла падения
- 25. Предельный угол полного отраженияПереход между двумя любыми
- 26. Предельный угол полного отражения для некоторого вещества оказался равным 30°. Найти показатель преломления этого вещества.1,411,7322,5
- 27. Линзы

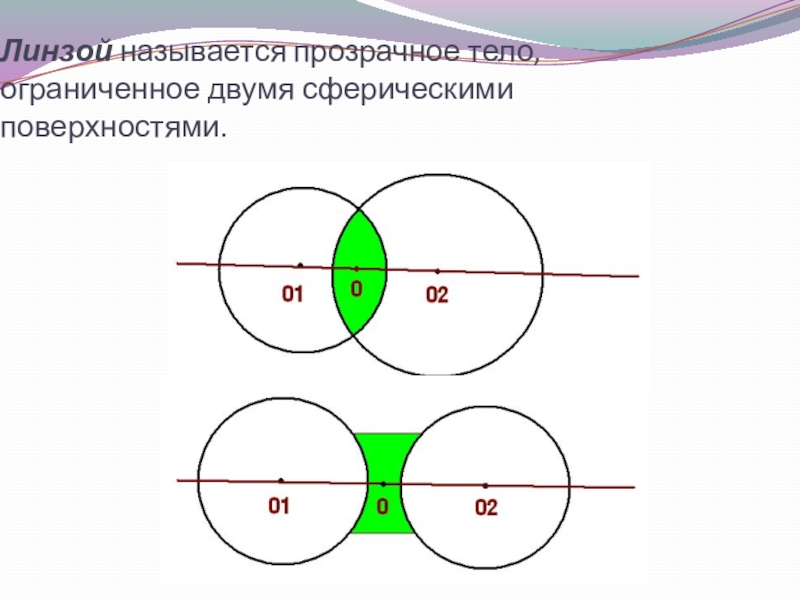

- 28. Линзой называется прозрачное тело, ограниченное двумя сферическими поверхностями.
- 29. Линзы бывают собирающими и рассеивающими.

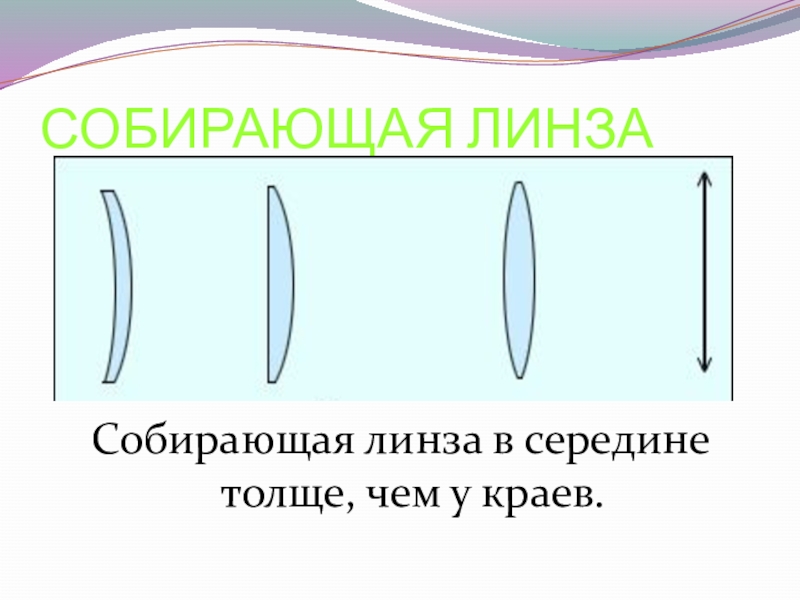

- 30. СОБИРАЮЩАЯ ЛИНЗАСобирающая линза в середине толще, чем у краев.

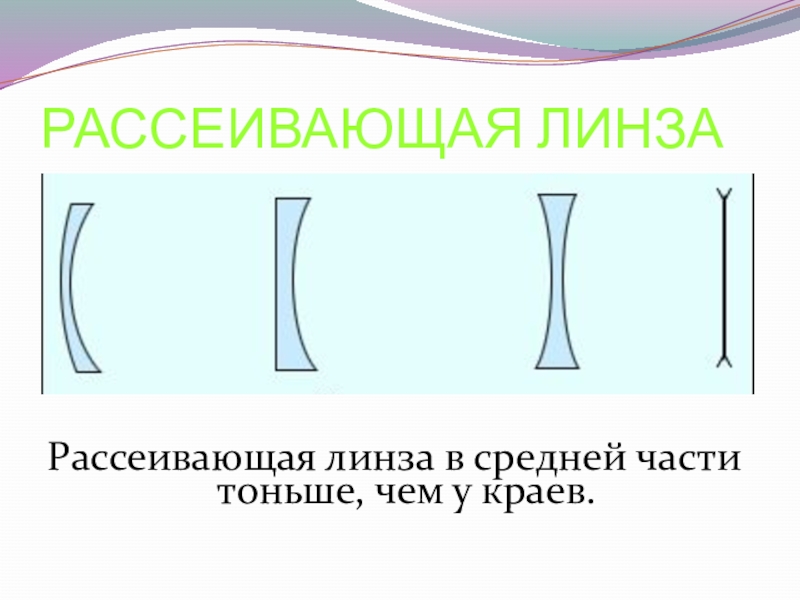

- 31. РАССЕИВАЮЩАЯ ЛИНЗАРассеивающая линза в средней части тоньше, чем у краев.
- 32. Термины геометрической оптики.
- 33. Ход лучей в тонкой линзеСобирающей линзе (а)Рассеивающей линзе (б)
- 34. Основное свойство линз – способность давать изображения
- 35. Построение изображения в собирающей линзе. Линза называется тонкой, если ее толщиной можно пренебречь.
- 36. Схематически тонкая собирающая линза изображается так:
- 37. Построить линзу и оптическую ось.На оптической оси

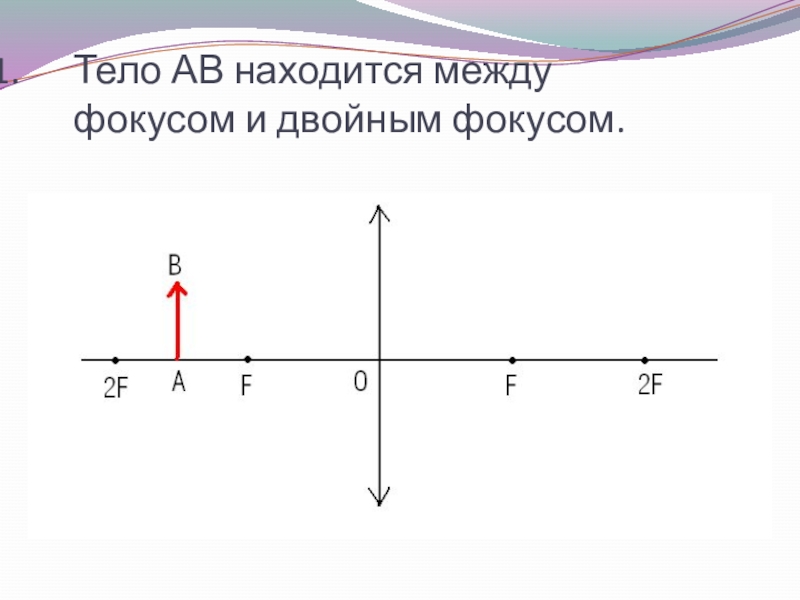

- 38. Тело АВ находится между фокусом и двойным фокусом.
- 39. Построить ход лучей из т.В.Опустить перпендикуляр из
- 40. Соединить точки В и О прямой линией до пересечения с ранее построенной прямой.Получили точку В'.
- 41. Опустим перпендикуляр из точки В' на оптическую ось, получим точку А'.А'В' – изображение тела АВ.

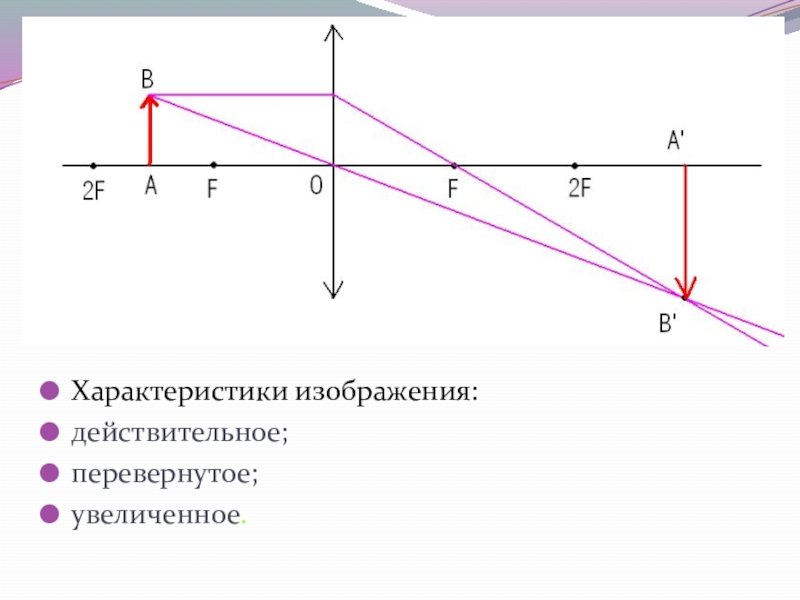

- 42. Характеристики изображения:действительное;перевернутое;увеличенное.

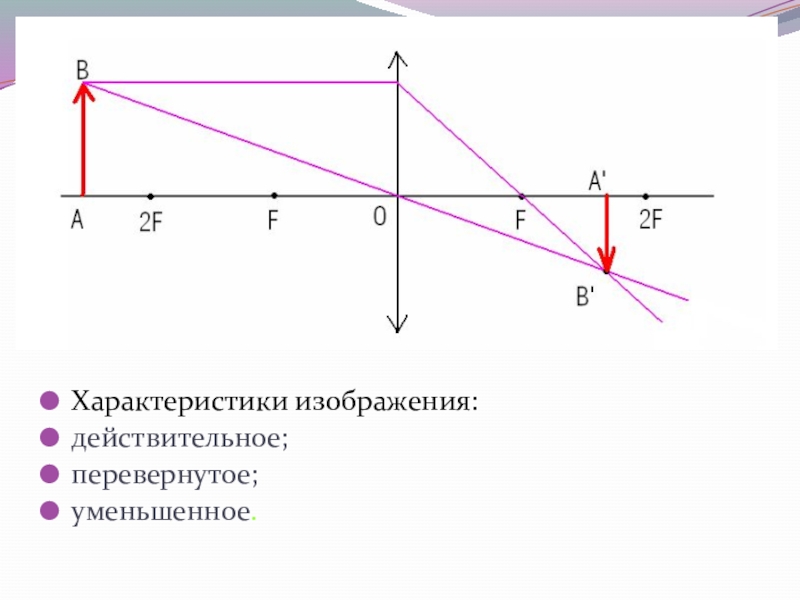

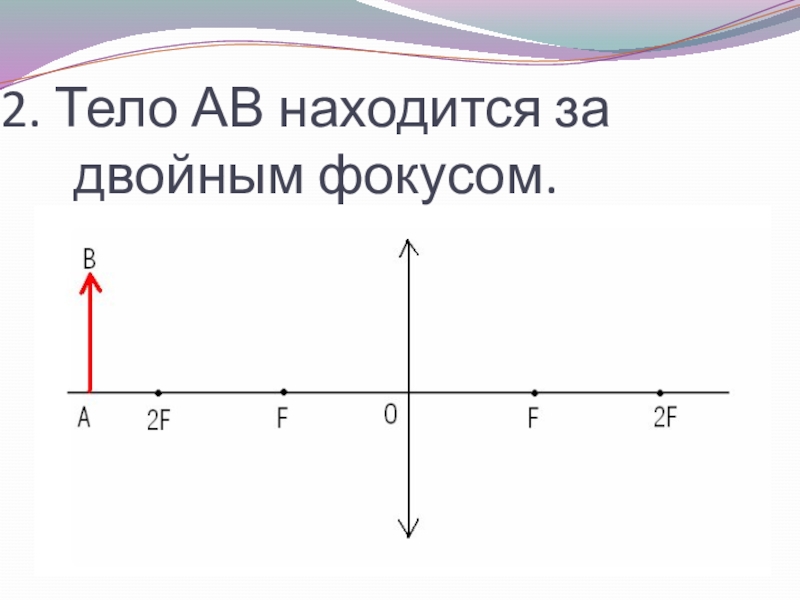

- 43. 2. Тело АВ находится за двойным фокусом.
- 44. Характеристики изображения:действительное;перевернутое;уменьшенное.

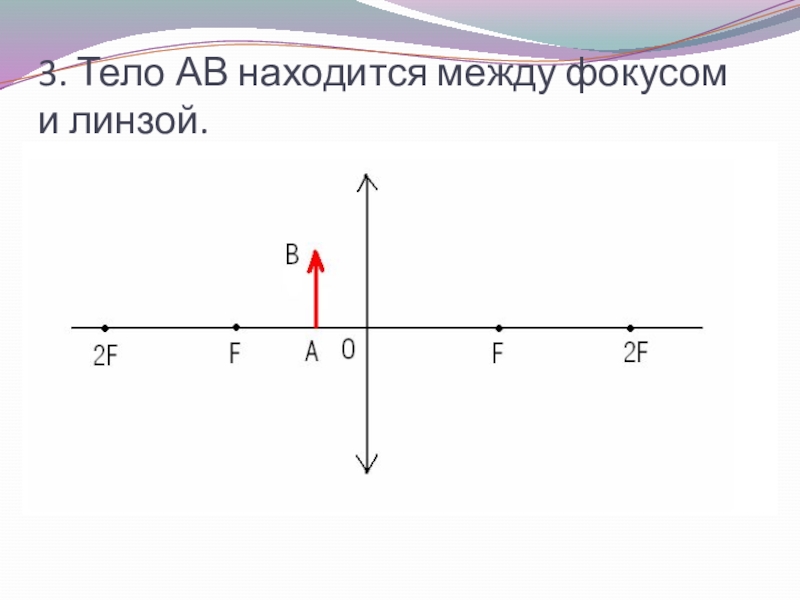

- 45. 3. Тело АВ находится между фокусом и линзой.
- 46. Характеристики изображения:мнимое;прямое;увеличенное.
- 47. Построение изображения в рассеивающей линзе.
- 48. 1. Тело АВ находится между фокусом и двойным фокусом.
- 49. Построить ход лучей из т.В.Опустить перпендикуляр из
- 50. Соединить точки В и О прямой.Получили точку В'.
- 51. Опустим перпендикуляр из точки В' на оптическую ось, получим точку А'.А'В' – изображение тела АВ.

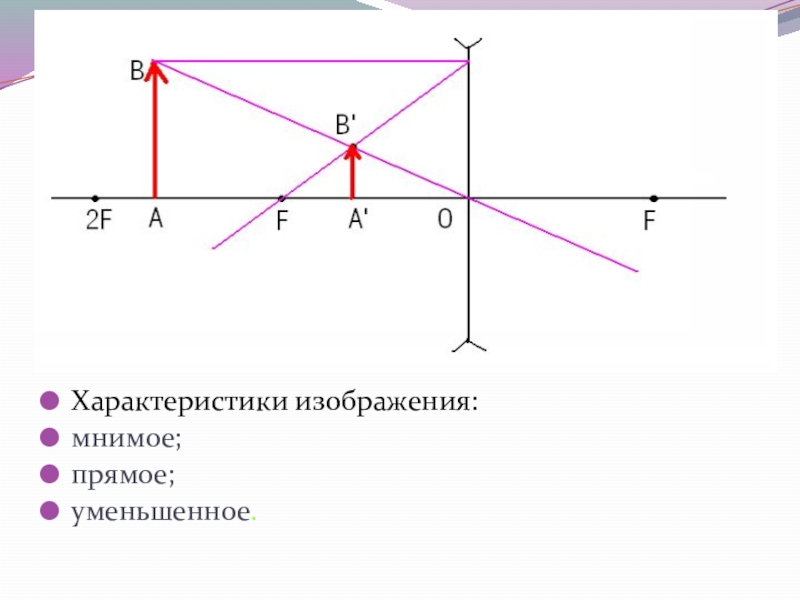

- 52. Характеристики изображения:мнимое;прямое;уменьшенное.

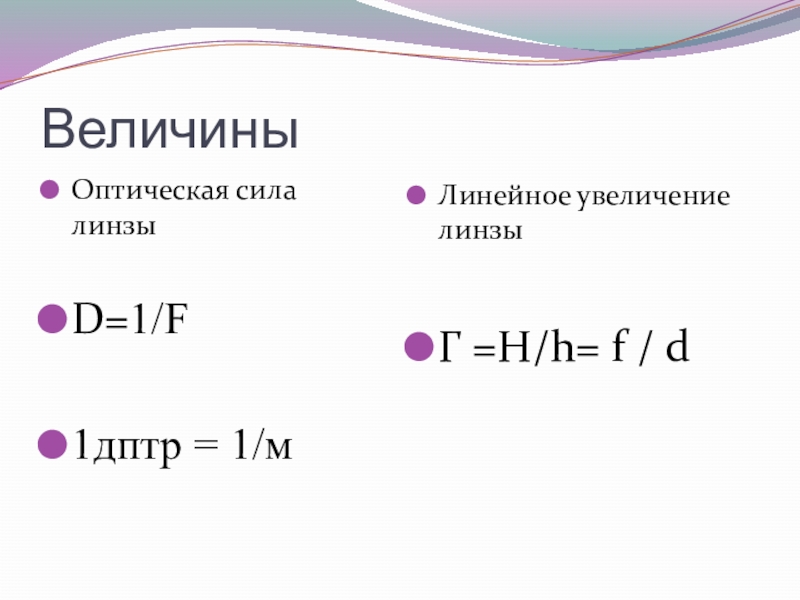

- 53. ВеличиныОптическая сила линзы D=1/F1дптр = 1/мЛинейное увеличение линзыГ =H/h= f / d
- 54. Фокусное расстояние линзы равно 25 см. Какая
- 55. На рисунке показаны предмет П и его
- 56. Формула тонкой линзыF - фокусное расстояние линзыf

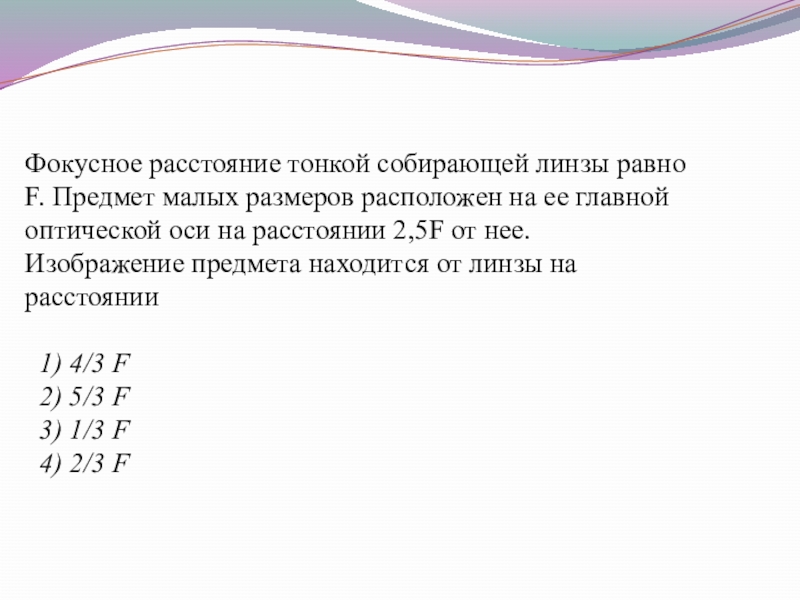

- 57. Фокусное расстояние тонкой собирающей линзы равно F.

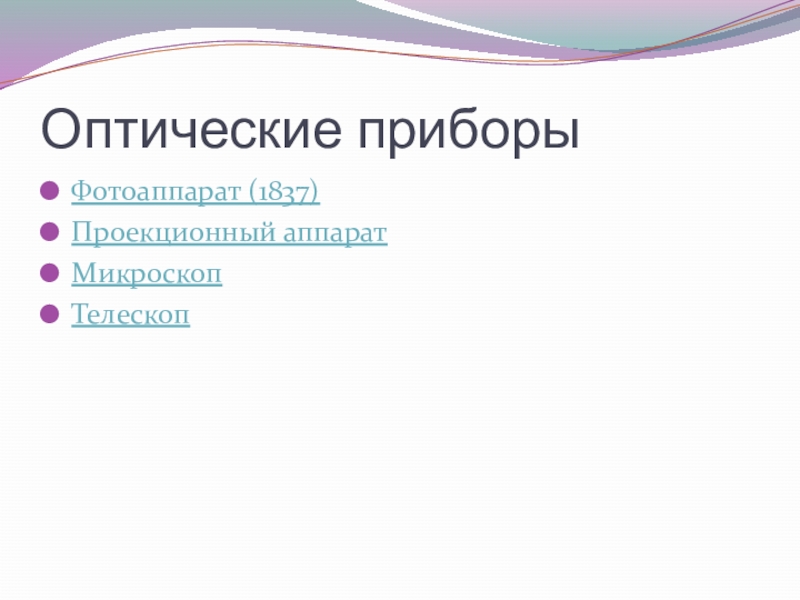

- 58. Оптические приборыФотоаппарат (1837)Проекционный аппаратМикроскопТелескоп
- 59. Фотоаппарат

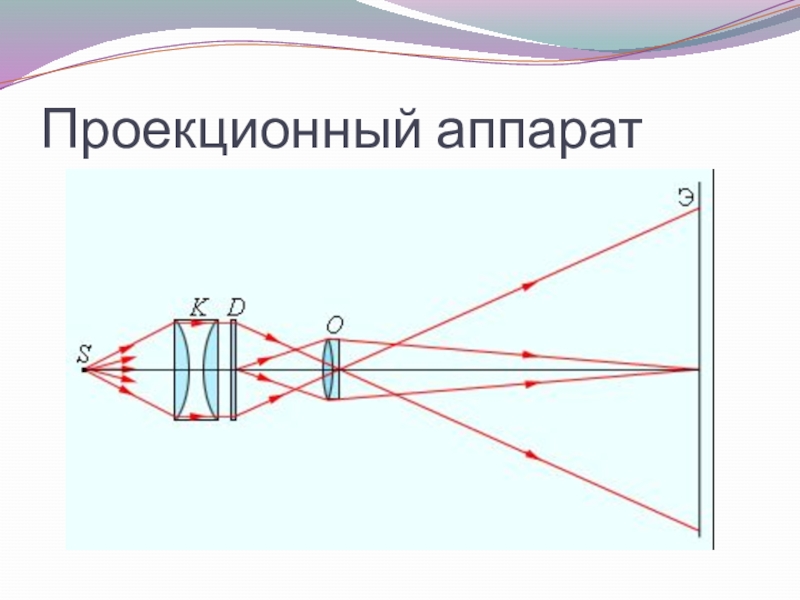

- 60. Проекционный аппарат

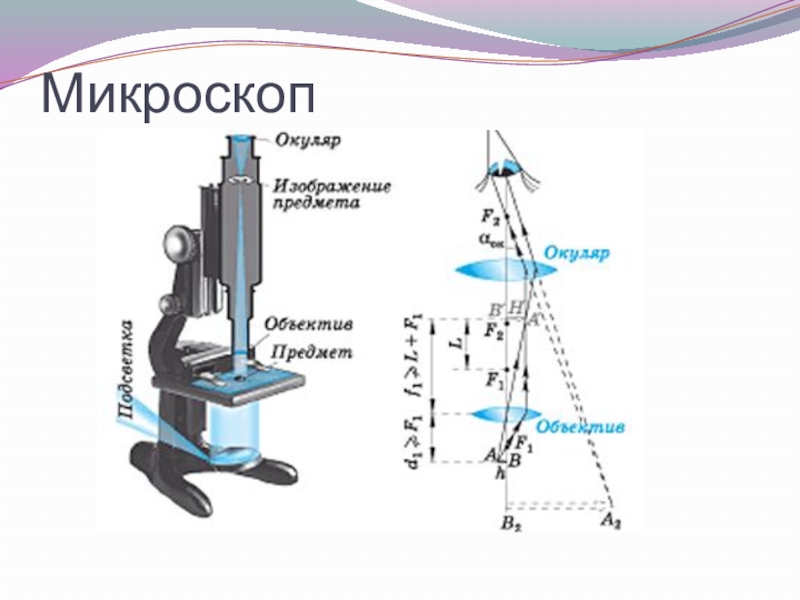

- 61. Микроскоп
- 62. Телескоп

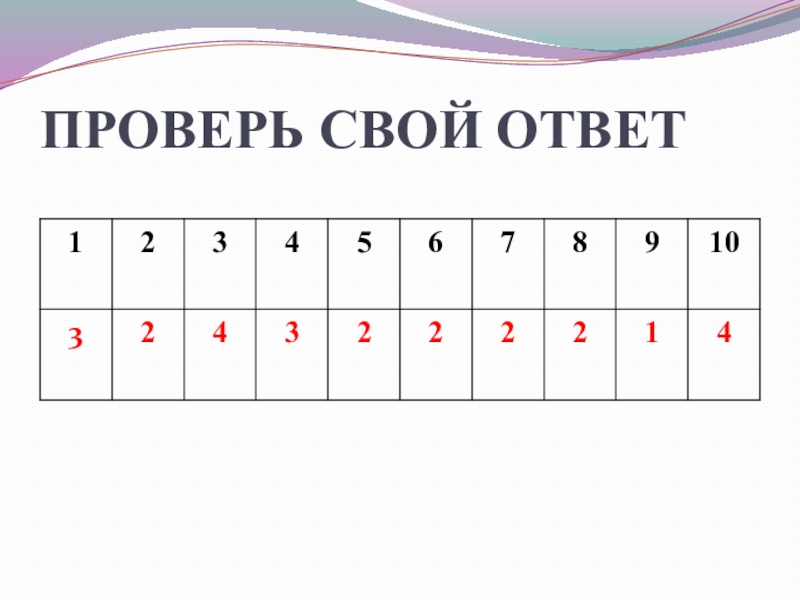

- 63. ПРОВЕРЬ СВОЙ ОТВЕТ
Основные вопросыПрямолинейное распространение светаОтражение светаПреломление светаПолное отражениеЛинзыОптические приборы

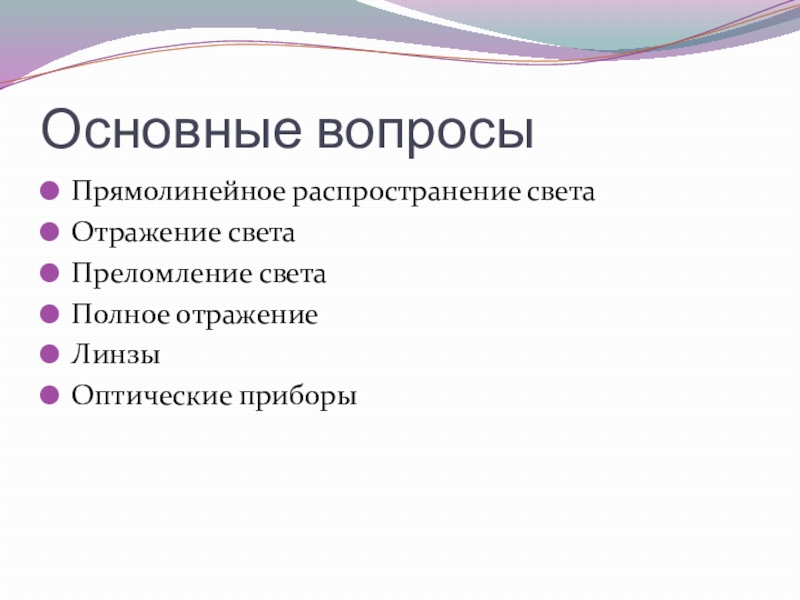

Слайд 2Основные вопросы
Прямолинейное распространение света
Отражение света
Преломление света
Полное отражение
Линзы
Оптические приборы

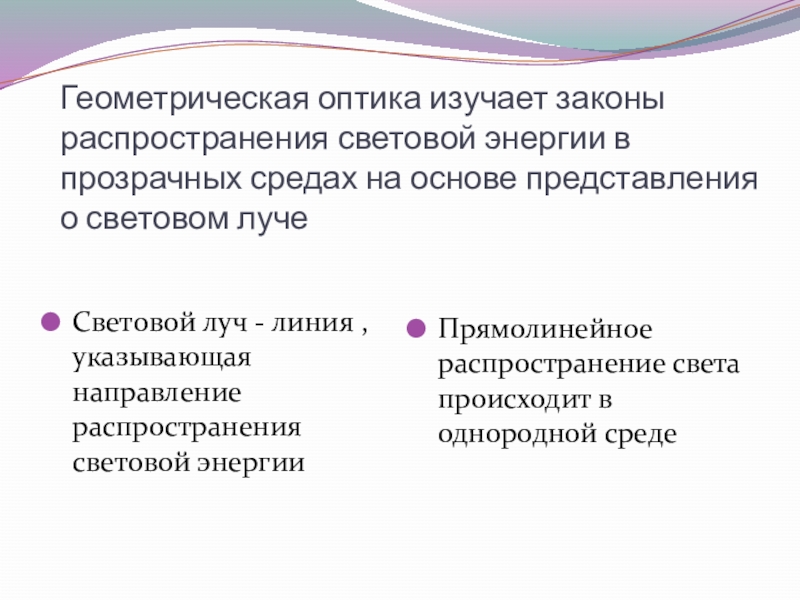

Слайд 3Геометрическая оптика изучает законы распространения световой энергии в прозрачных средах на
основе представления о световом луче
Световой луч - линия , указывающая направление распространения световой энергии
Прямолинейное распространение света происходит в однородной среде

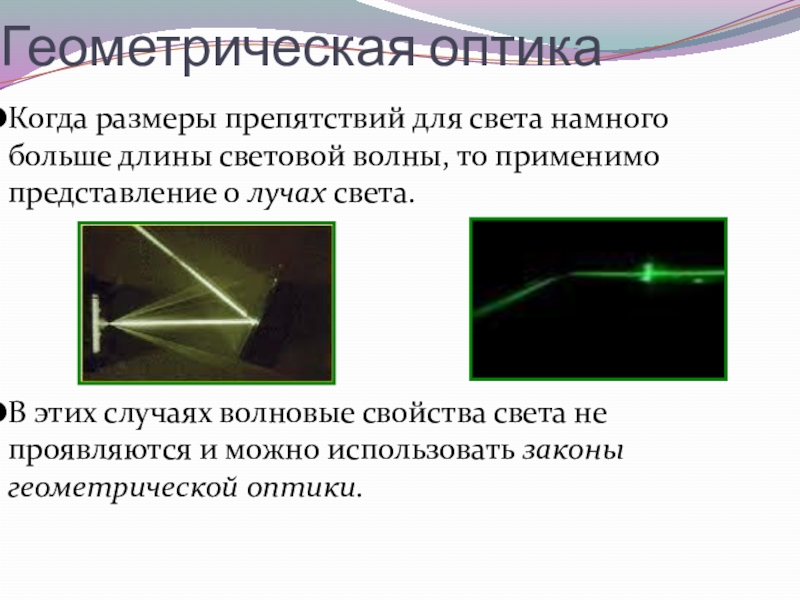

Слайд 4Геометрическая оптика
Когда размеры препятствий для света намного больше длины световой волны,
то применимо представление о лучах света.
В этих случаях волновые свойства света не проявляются и можно использовать законы геометрической оптики.
В этих случаях волновые свойства света не проявляются и можно использовать законы геометрической оптики.

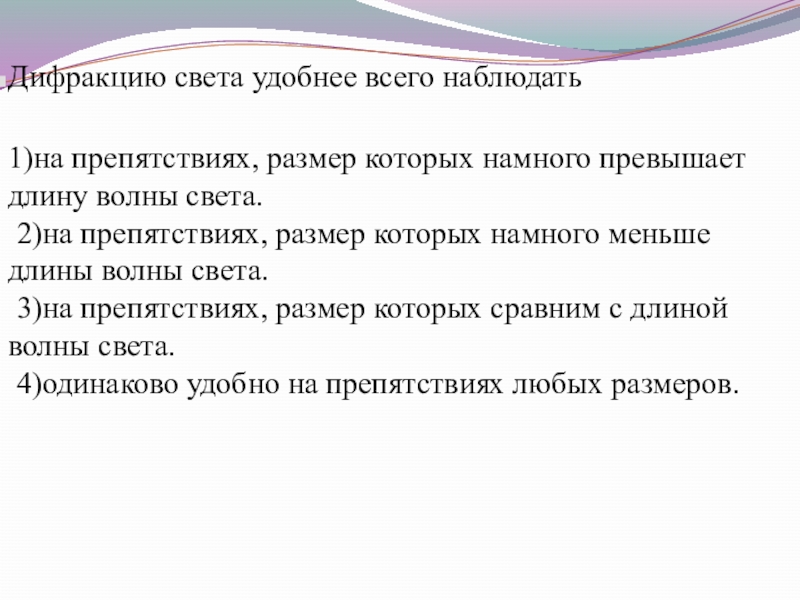

Слайд 5Дифракцию света удобнее всего наблюдать
1)на препятствиях, размер которых намного превышает длину
волны света.
2)на препятствиях, размер которых намного меньше длины волны света.
3)на препятствиях, размер которых сравним с длиной волны света.
4)одинаково удобно на препятствиях любых размеров.
2)на препятствиях, размер которых намного меньше длины волны света.
3)на препятствиях, размер которых сравним с длиной волны света.
4)одинаково удобно на препятствиях любых размеров.
Слайд 6Прямолинейное распространение света
в однородной
прозрачной среде свет распространяется
прямолинейно, то есть световые лучи в такой среде представляют собой прямые линии.

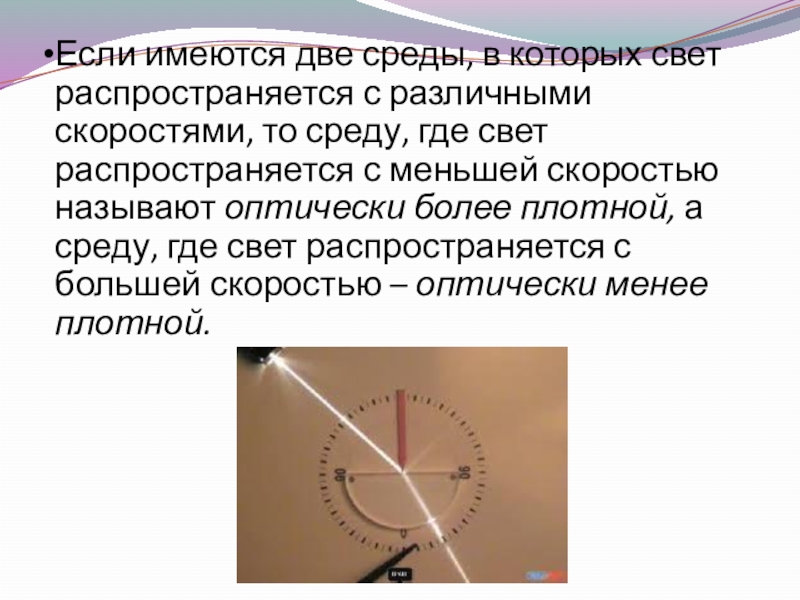

Слайд 10Если имеются две среды, в которых свет распространяется с различными скоростями,
то среду, где свет распространяется с меньшей скоростью называют оптически более плотной, а среду, где свет распространяется с большей скоростью – оптически менее плотной.
Слайд 11Явления, наблюдаемые на границе раздела двух, оптически разных сред
SO – падающий
луч;
OS1 - отраженный луч;
OS2 - преломленный луч;
α – угол падения;
β – угол отражения;
γ - угол преломления.
OS1 - отраженный луч;
OS2 - преломленный луч;
α – угол падения;
β – угол отражения;
γ - угол преломления.
α
β
γ
S
S1
S2
1
2
o

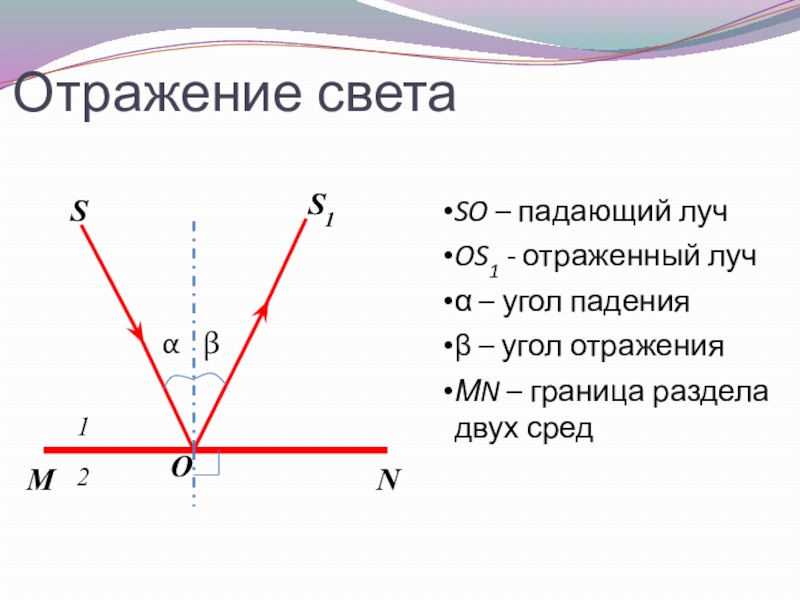

Слайд 12 Отражение света
α β
SO – падающий луч
OS1 - отраженный луч
α – угол падения
β – угол отражения
МN – граница раздела двух сред
S
S1
O
1
2
M
N

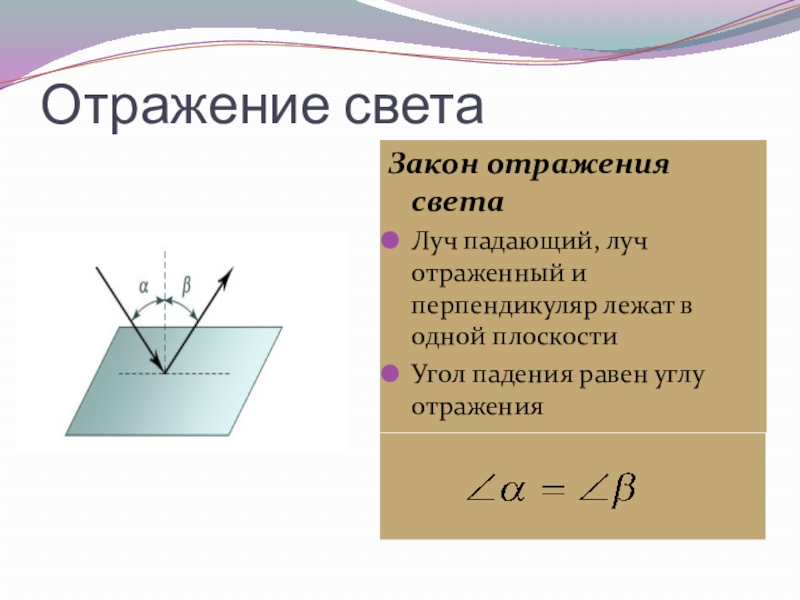

Слайд 13Отражение света
Закон отражения света
Луч падающий, луч отраженный и перпендикуляр лежат в одной плоскости
Угол падения равен углу отражения

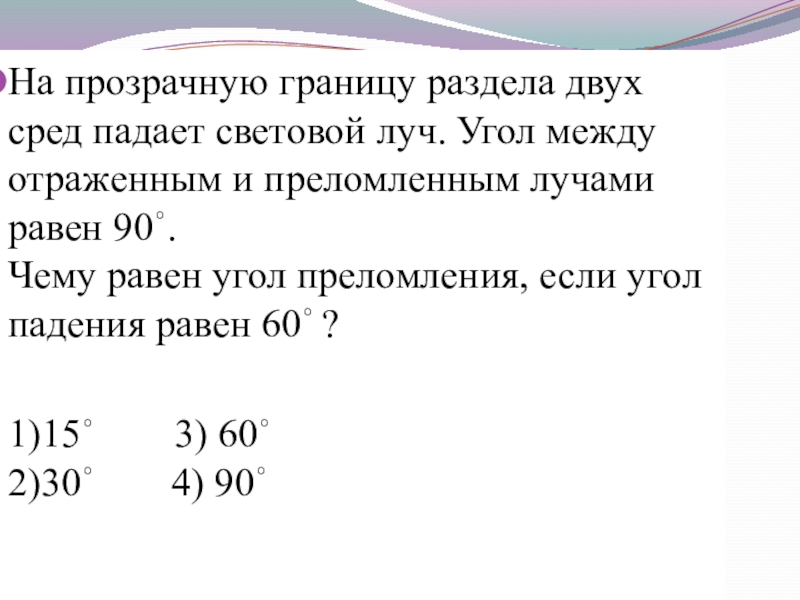

Слайд 14На прозрачную границу раздела двух сред падает световой луч. Угол между
отраженным и преломленным лучами равен 90∘.
Чему равен угол преломления, если угол падения равен 60∘ ?
1)15∘ 3) 60∘
2)30∘ 4) 90∘
1)15∘ 3) 60∘
2)30∘ 4) 90∘

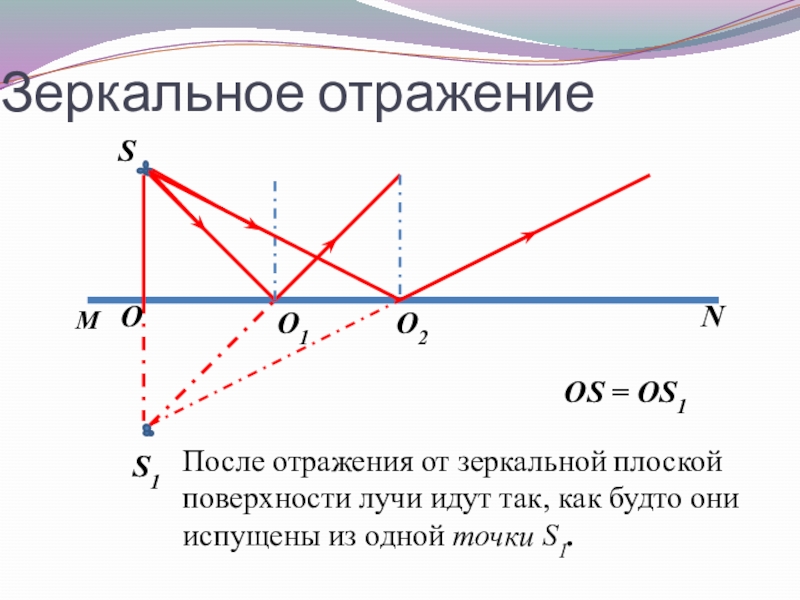

Слайд 15Зеркальное отражение
S
S1
M
N
O
O1
O2
OS = OS1
После отражения от зеркальной плоской поверхности лучи идут
так, как будто они испущены из одной точки S1.

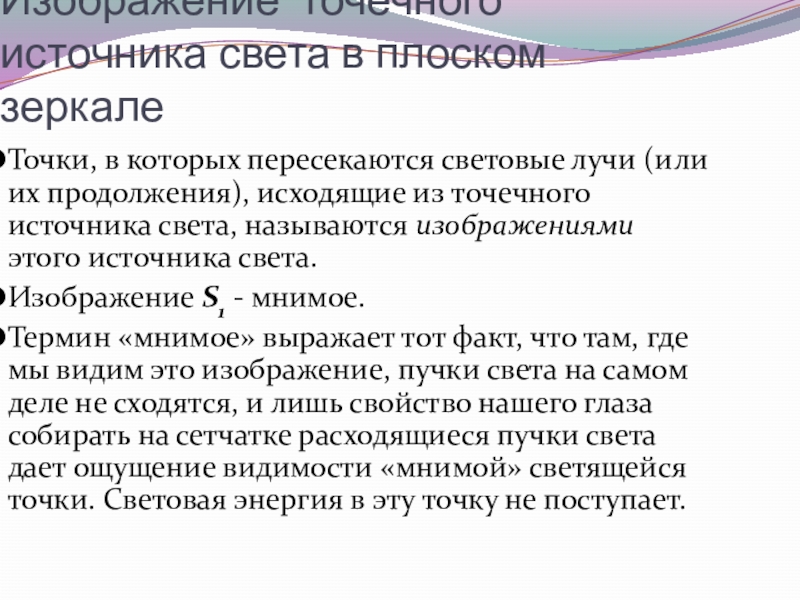

Слайд 16Изображение точечного источника света в плоском зеркале
Точки, в которых пересекаются световые
лучи (или их продолжения), исходящие из точечного источника света, называются изображениями этого источника света.
Изображение S1 - мнимое.
Термин «мнимое» выражает тот факт, что там, где мы видим это изображение, пучки света на самом деле не сходятся, и лишь свойство нашего глаза собирать на сетчатке расходящиеся пучки света дает ощущение видимости «мнимой» светящейся точки. Световая энергия в эту точку не поступает.
Изображение S1 - мнимое.
Термин «мнимое» выражает тот факт, что там, где мы видим это изображение, пучки света на самом деле не сходятся, и лишь свойство нашего глаза собирать на сетчатке расходящиеся пучки света дает ощущение видимости «мнимой» светящейся точки. Световая энергия в эту точку не поступает.
Слайд 17Изображение предмета в плоском зеркале
Для построения изображения предмета в плоском зеркале
достаточно построить точки, симметричные точкам предмета относительно плоскости зеркала.

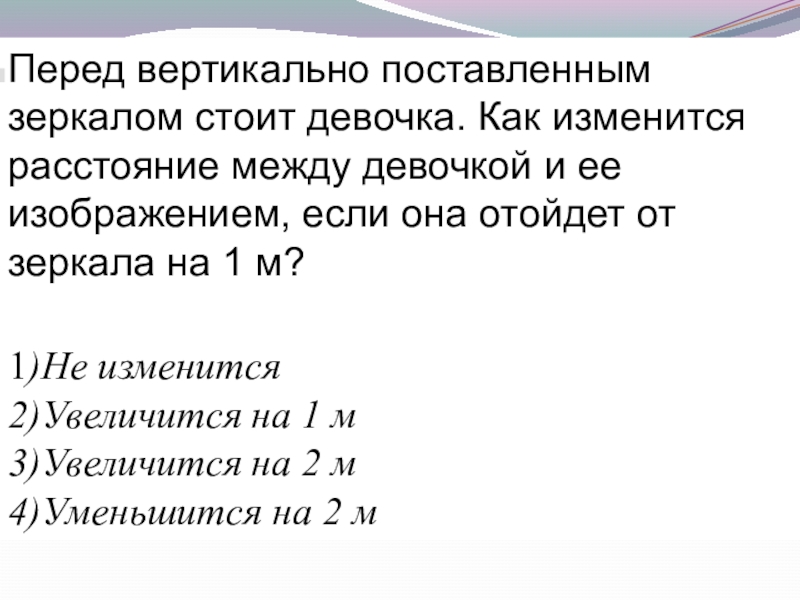

Слайд 18Перед вертикально поставленным зеркалом стоит девочка. Как изменится расстояние между девочкой
и ее изображением, если она отойдет от зеркала на 1 м?
1)Не изменится
2)Увеличится на 1 м
3)Увеличится на 2 м
4)Уменьшится на 2 м
1)Не изменится
2)Увеличится на 1 м
3)Увеличится на 2 м
4)Уменьшится на 2 м

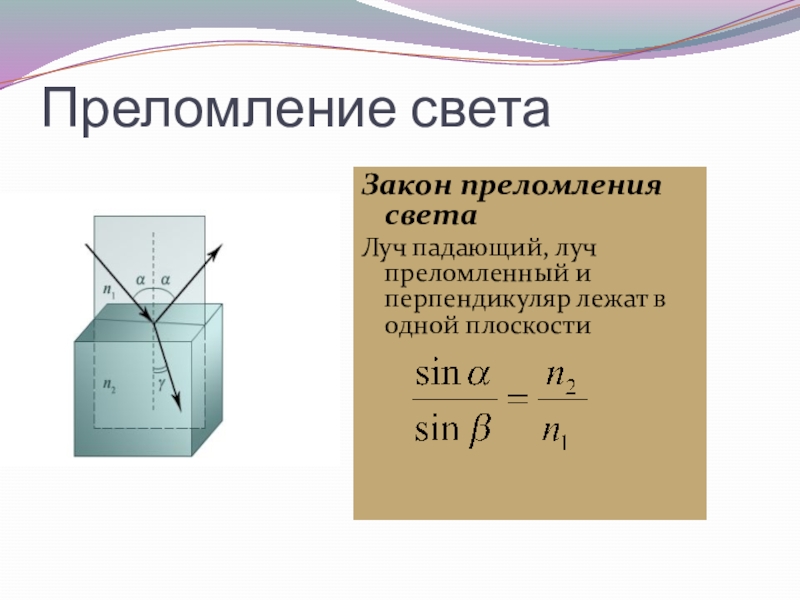

Слайд 19Преломление света
Закон преломления света
Луч падающий, луч преломленный и перпендикуляр лежат в
одной плоскости

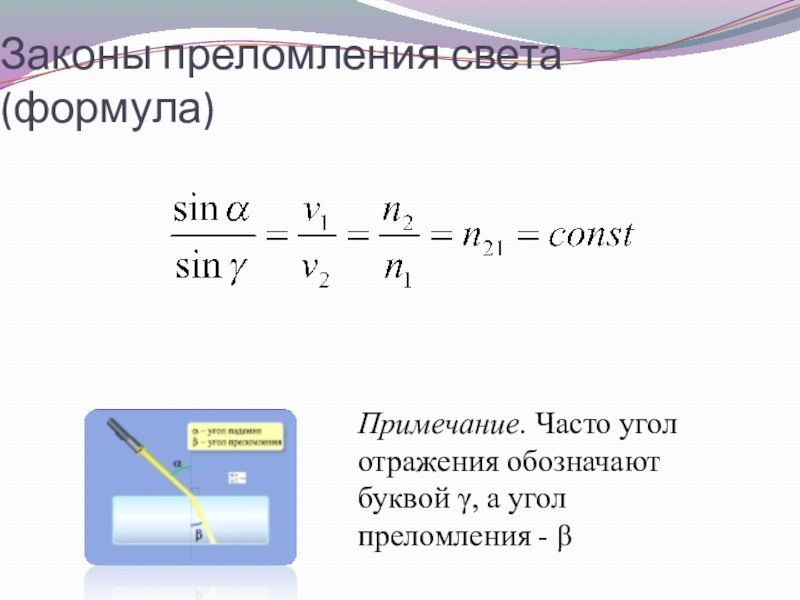

Слайд 20Законы преломления света (формула)
Примечание. Часто угол отражения обозначают буквой γ, а
угол преломления - β
Слайд 21Луч света из воздуха падает на стеклянную плоскопараллельную пластинку.
На каком
рисунке показан правильно ход этого луча?
1)На 1-м 2)На 2-м 3)На 3-м 4)На 4-м
1)На 1-м 2)На 2-м 3)На 3-м 4)На 4-м

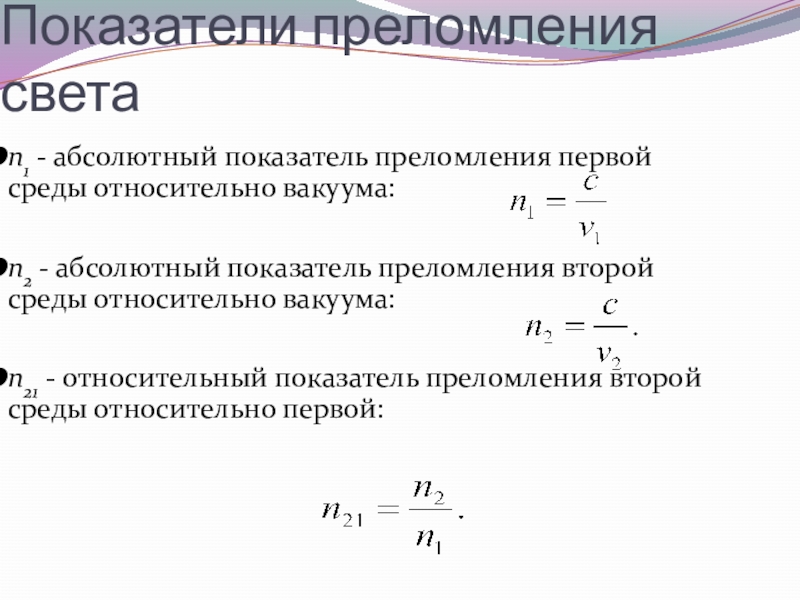

Слайд 22Показатели преломления света
n1 - абсолютный показатель преломления первой среды относительно вакуума:
n2
- абсолютный показатель преломления второй среды относительно вакуума:
n21 - относительный показатель преломления второй среды относительно первой:
n21 - относительный показатель преломления второй среды относительно первой:
Слайд 23Имеются две прозрачные пластинки одинаковой толщины. На пластинки перпендикулярно их поверхности
падает световой луч. Во сколько раз отличается время движения светового луча в первой пластинке относительно второй? Абсолютный показатель преломления вещества первой пластинки n1=1,2, а второй n2=2,4.
1)Время движения светового луча в первой пластинке в 2 раза больше, чем во второй.
2)Время движения светового луча во второй пластинке в 2 раза больше, чем в первой.
3)Время движения светового луча в обеих пластинках одинаково.
4)Среди ответов нет правильного.
1)Время движения светового луча в первой пластинке в 2 раза больше, чем во второй.
2)Время движения светового луча во второй пластинке в 2 раза больше, чем в первой.
3)Время движения светового луча в обеих пластинках одинаково.
4)Среди ответов нет правильного.

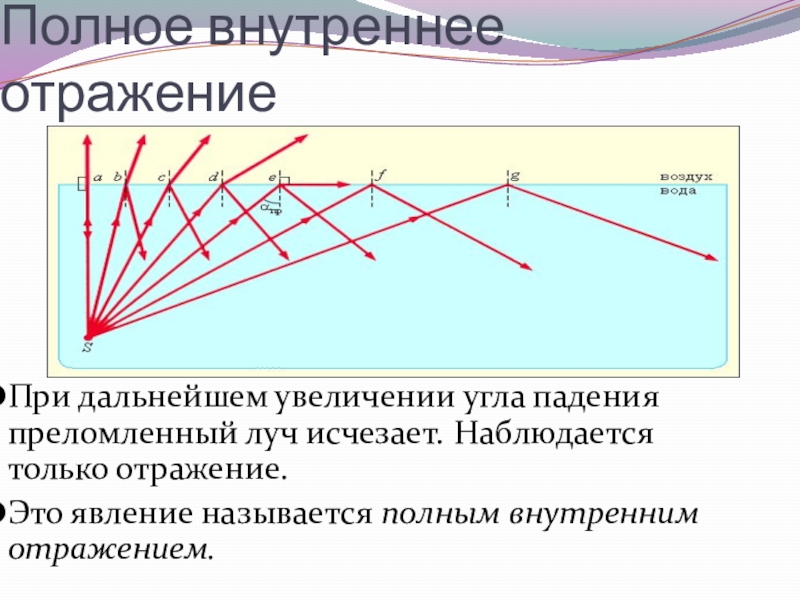

Слайд 24Полное внутреннее отражение
При дальнейшем увеличении угла падения преломленный луч исчезает. Наблюдается
только отражение.
Это явление называется полным внутренним отражением.
Это явление называется полным внутренним отражением.

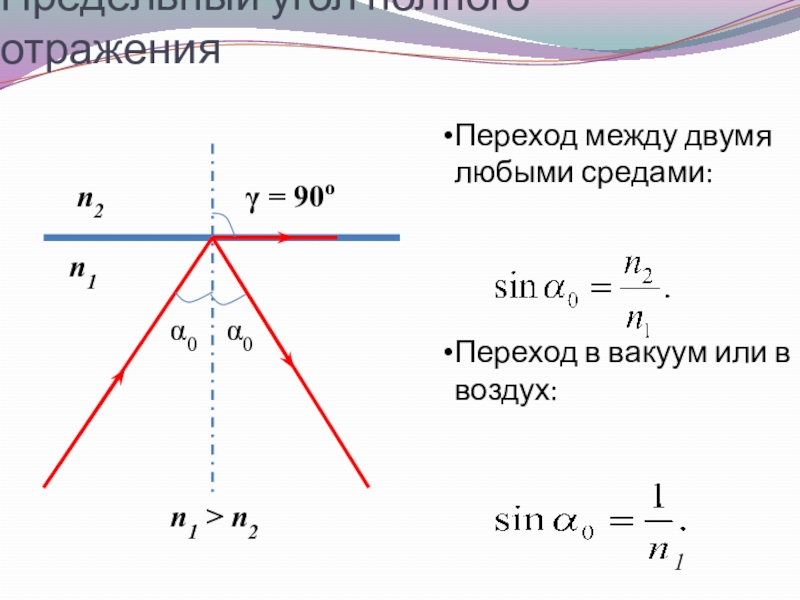

Слайд 25Предельный угол полного отражения
Переход между двумя любыми средами:
Переход в вакуум или
в воздух:
γ = 90o
α0
α0
n1 > n2
n2
n1
1
Слайд 26Предельный угол полного отражения для некоторого вещества оказался равным 30°. Найти показатель
преломления этого вещества.
1,41
1,73
2
2,5
1,41
1,73
2
2,5

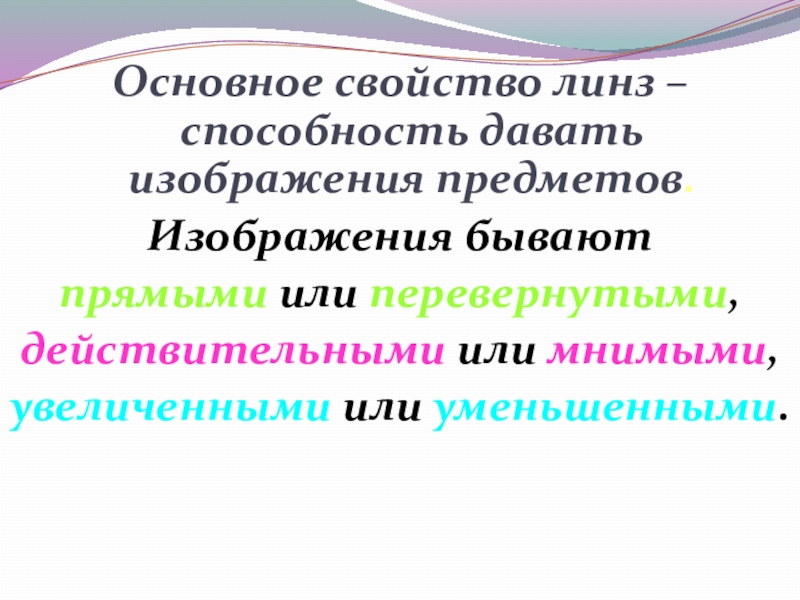

Слайд 34Основное свойство линз – способность давать изображения предметов.
Изображения бывают
прямыми
или перевернутыми,
действительными или мнимыми,
увеличенными или уменьшенными.
действительными или мнимыми,
увеличенными или уменьшенными.
Слайд 35Построение изображения в собирающей линзе.
Линза называется тонкой, если ее толщиной
можно пренебречь.
Слайд 37Построить линзу и оптическую ось.
На оптической оси отметить фокус и двойной
фокус, учитывая, что 2F=F+F (если OF=3см, то О2F=2·F=2·3=6см)

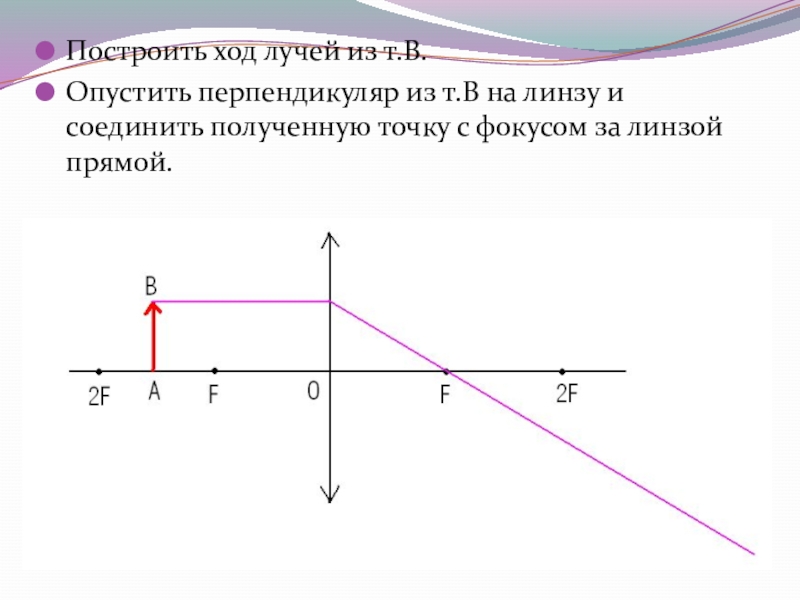

Слайд 39Построить ход лучей из т.В.
Опустить перпендикуляр из т.В на линзу и
соединить полученную точку с фокусом за линзой прямой.

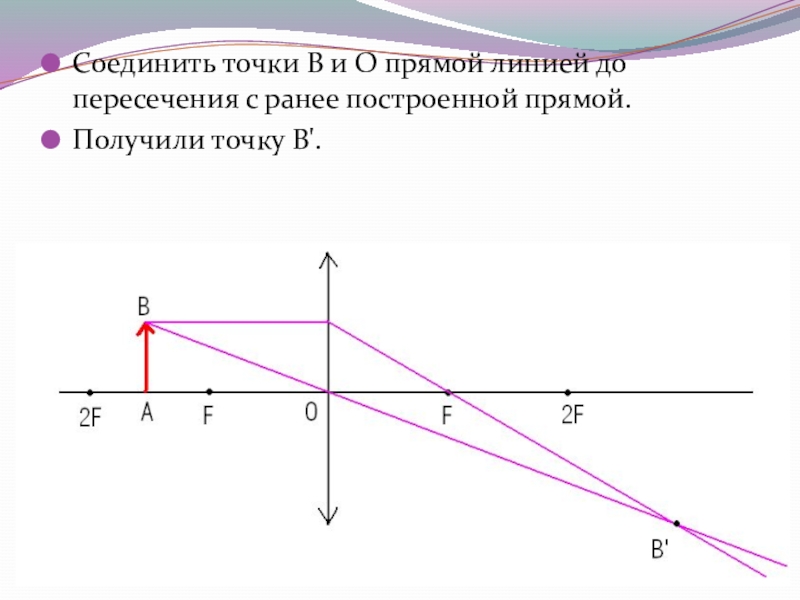

Слайд 40Соединить точки В и О прямой линией до пересечения с ранее
построенной прямой.
Получили точку В'.
Получили точку В'.
Слайд 41Опустим перпендикуляр из точки В' на оптическую ось, получим точку А'.
А'В'
– изображение тела АВ.

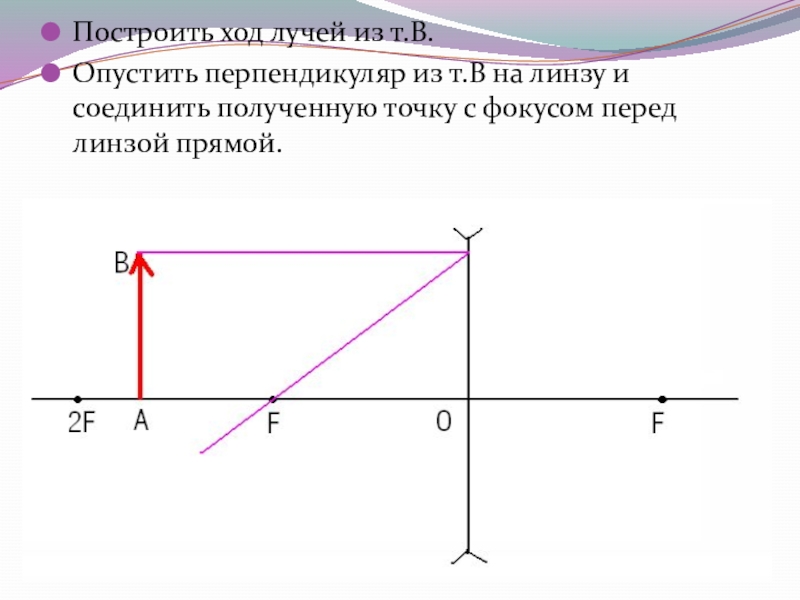

Слайд 49Построить ход лучей из т.В.
Опустить перпендикуляр из т.В на линзу и
соединить полученную точку с фокусом перед линзой прямой.

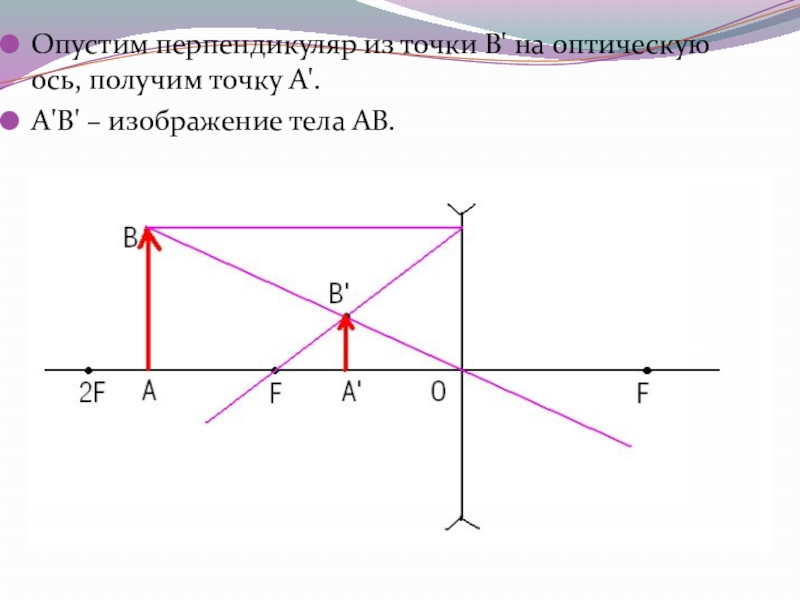

Слайд 51Опустим перпендикуляр из точки В' на оптическую ось, получим точку А'.
А'В'
– изображение тела АВ.
Слайд 54Фокусное расстояние линзы равно 25 см. Какая это линза? Какова ее
оптическая сила?
1) собирающая; 0,4 дптр
2) рассеивающая; 0, 04 дптр
3) собирающая; 4 дптр
4) рассеивающая; -4дптр

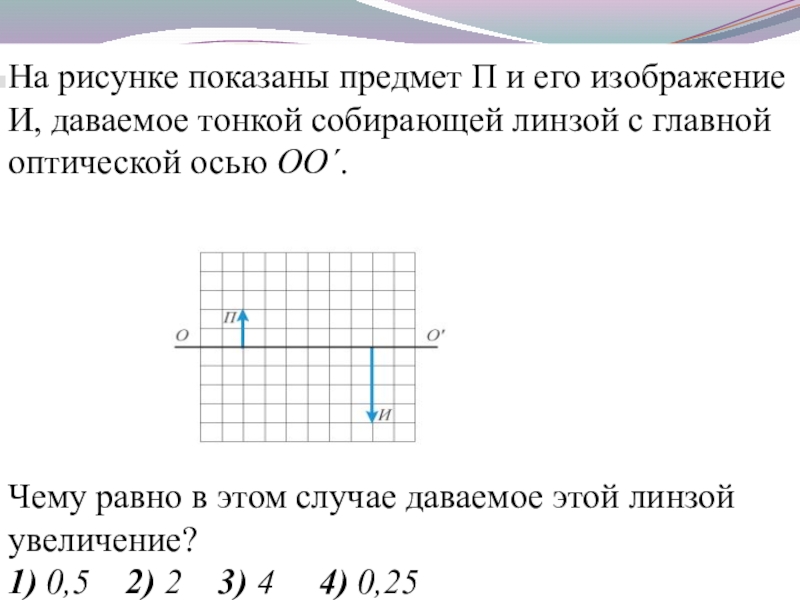

Слайд 55На рисунке показаны предмет П и его изображение И, даваемое тонкой
собирающей линзой с главной оптической осью OO´.
Чему равно в этом случае даваемое этой линзой увеличение? 1) 0,5 2) 2 3) 4 4) 0,25
Чему равно в этом случае даваемое этой линзой увеличение? 1) 0,5 2) 2 3) 4 4) 0,25

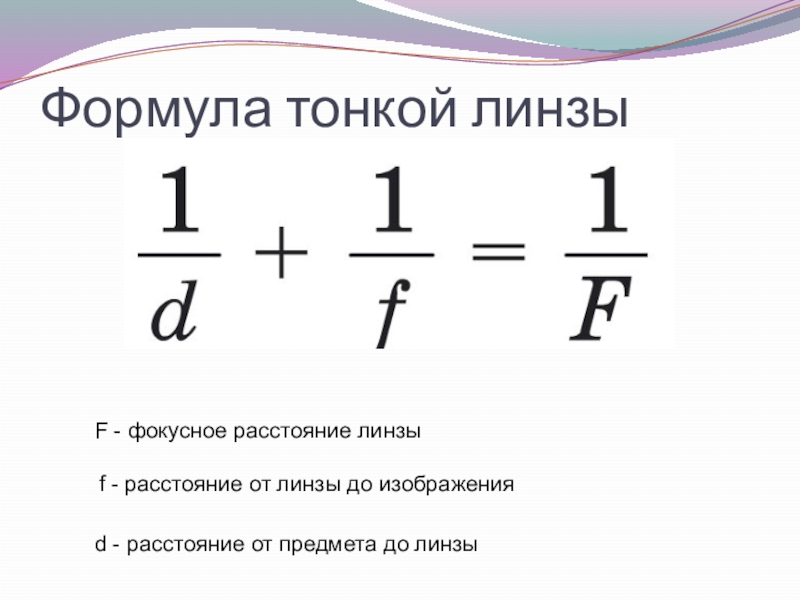

Слайд 56Формула тонкой линзы
F - фокусное расстояние линзы
f - расстояние от линзы
до изображения
d - расстояние от предмета до линзы
Слайд 57Фокусное расстояние тонкой собирающей линзы равно F. Предмет малых размеров расположен
на ее главной оптической оси на расстоянии 2,5F от нее. Изображение предмета находится от линзы на расстоянии
1) 4/3 F
2) 5/3 F
3) 1/3 F
4) 2/3 F
