Презентация, доклад по физике на тему Газовая турбина 10 класс

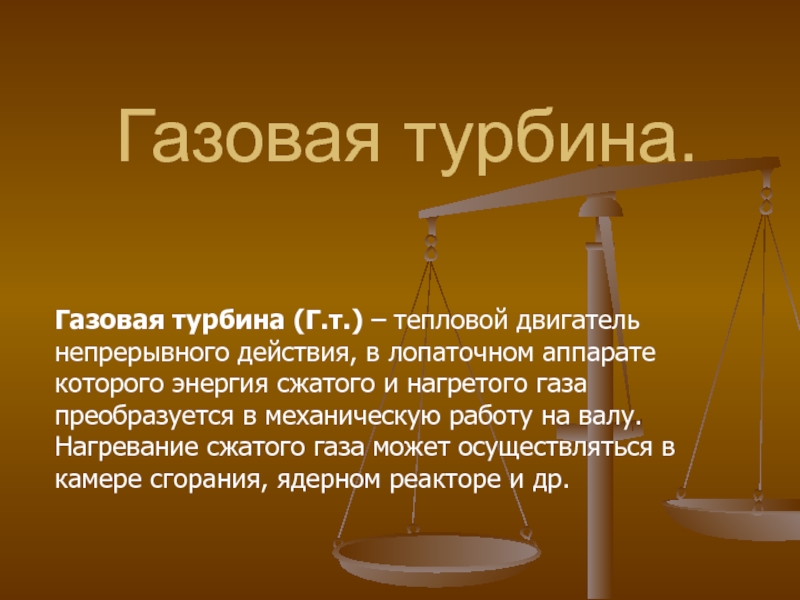

аппарате которого энергия сжатого и нагретого газа преобразуется в механическую работу на валу. Нагревание сжатого газа может осуществляться в камере сгорания, ядерном реакторе и др.

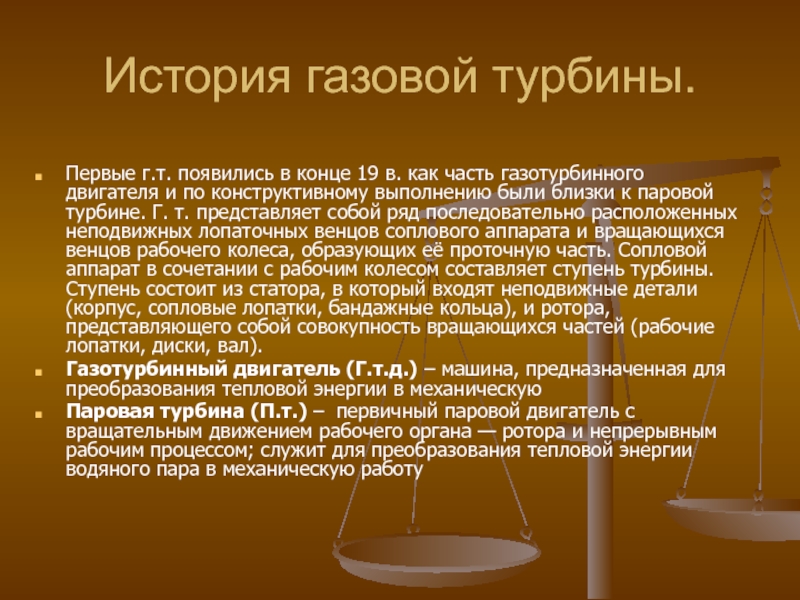

газотурбинного двигателя и по конструктивному выполнению были близки к паровой турбине. Г. т. представляет собой ряд последовательно расположенных неподвижных лопаточных венцов соплового аппарата и вращающихся венцов рабочего колеса, образующих её проточную часть. Сопловой аппарат в сочетании с рабочим колесом составляет ступень турбины. Ступень состоит из статора, в который входят неподвижные детали (корпус, сопловые лопатки, бандажные кольца), и ротора, представляющего собой совокупность вращающихся частей (рабочие лопатки, диски, вал).
Газотурбинный двигатель (Г.т.д.) – машина, предназначенная для преобразования тепловой энергии в механическую
Паровая турбина (П.т.) – первичный паровой двигатель с вращательным движением рабочего органа — ротора и непрерывным рабочим процессом; служит для преобразования тепловой энергии водяного пара в механическую работу

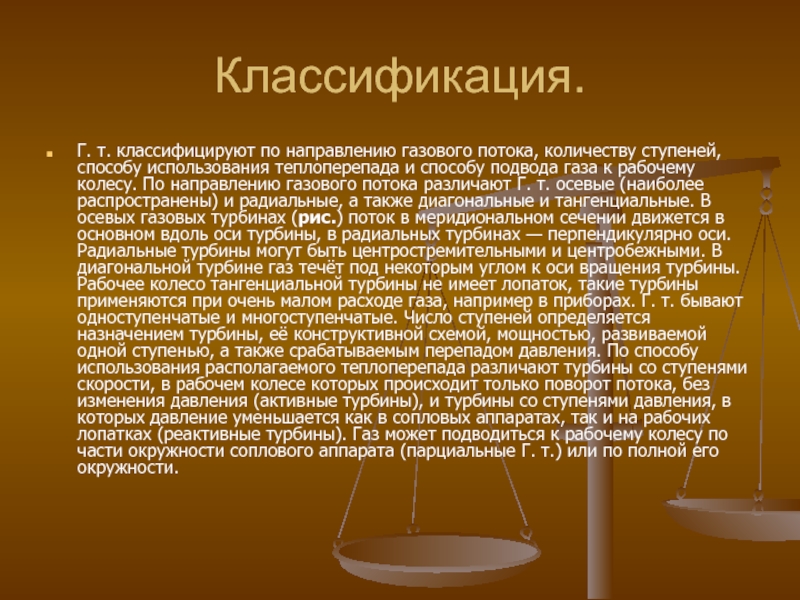

теплоперепада и способу подвода газа к рабочему колесу. По направлению газового потока различают Г. т. осевые (наиболее распространены) и радиальные, а также диагональные и тангенциальные. В осевых газовых турбинах (рис.) поток в меридиональном сечении движется в основном вдоль оси турбины, в радиальных турбинах — перпендикулярно оси. Радиальные турбины могут быть центростремительными и центробежными. В диагональной турбине газ течёт под некоторым углом к оси вращения турбины. Рабочее колесо тангенциальной турбины не имеет лопаток, такие турбины применяются при очень малом расходе газа, например в приборах. Г. т. бывают одноступенчатые и многоступенчатые. Число ступеней определяется назначением турбины, её конструктивной схемой, мощностью, развиваемой одной ступенью, а также срабатываемым перепадом давления. По способу использования располагаемого теплоперепада различают турбины со ступенями скорости, в рабочем колесе которых происходит только поворот потока, без изменения давления (активные турбины), и турбины со ступенями давления, в которых давление уменьшается как в сопловых аппаратах, так и на рабочих лопатках (реактивные турбины). Газ может подводиться к рабочему колесу по части окружности соплового аппарата (парциальные Г. т.) или по полной его окружности.

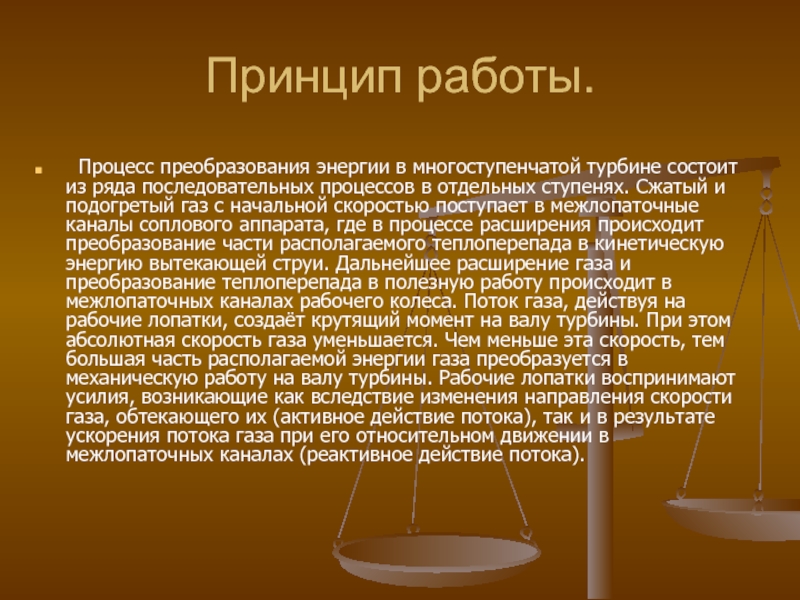

последовательных процессов в отдельных ступенях. Сжатый и подогретый газ с начальной скоростью поступает в межлопаточные каналы соплового аппарата, где в процессе расширения происходит преобразование части располагаемого теплоперепада в кинетическую энергию вытекающей струи. Дальнейшее расширение газа и преобразование теплоперепада в полезную работу происходит в межлопаточных каналах рабочего колеса. Поток газа, действуя на рабочие лопатки, создаёт крутящий момент на валу турбины. При этом абсолютная скорость газа уменьшается. Чем меньше эта скорость, тем большая часть располагаемой энергии газа преобразуется в механическую работу на валу турбины. Рабочие лопатки воспринимают усилия, возникающие как вследствие изменения направления скорости газа, обтекающего их (активное действие потока), так и в результате ускорения потока газа при его относительном движении в межлопаточных каналах (реактивное действие потока).

промышленное применение получили ГТД с непрерывным сгоранием топлива при постоянном давлении. В таком ГТД сжатый атмосферный воздух из компрессора поступает в камеру сгорания, туда же подаётся топливо, которое, сгорая, нагревает воздух; затем в газовой турбине энергия газообразных продуктов сгорания преобразуется в механическую работу, большая часть которой расходуется на сжатие воздуха в компрессоре. Остальная часть работы передаётся на приводимый агрегат. Работа, потребляемая этим агрегатом, является полезной работой ГТД.

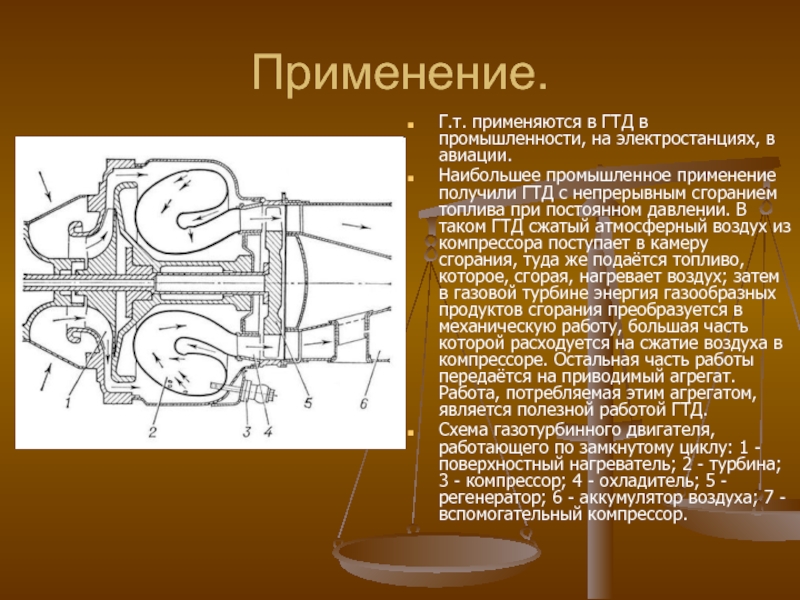

Схема газотурбинного двигателя, работающего по замкнутому циклу: 1 - поверхностный нагреватель; 2 - турбина; 3 - компрессор; 4 - охладитель; 5 - регенератор; 6 - аккумулятор воздуха; 7 - вспомогательный компрессор.

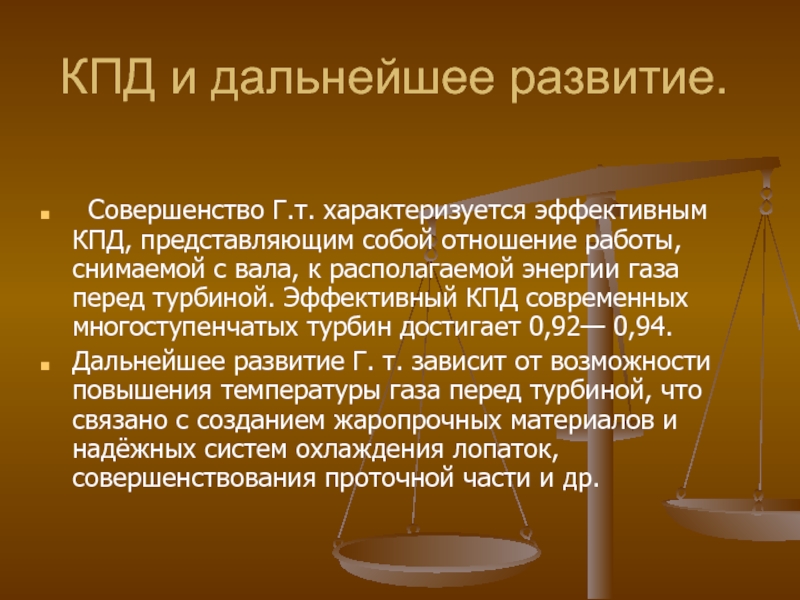

отношение работы, снимаемой с вала, к располагаемой энергии газа перед турбиной. Эффективный КПД современных многоступенчатых турбин достигает 0,92— 0,94.
Дальнейшее развитие Г. т. зависит от возможности повышения температуры газа перед турбиной, что связано с созданием жаропрочных материалов и надёжных систем охлаждения лопаток, совершенствования проточной части и др.
