Презентация, доклад по физике на тему Детектирование сигнала

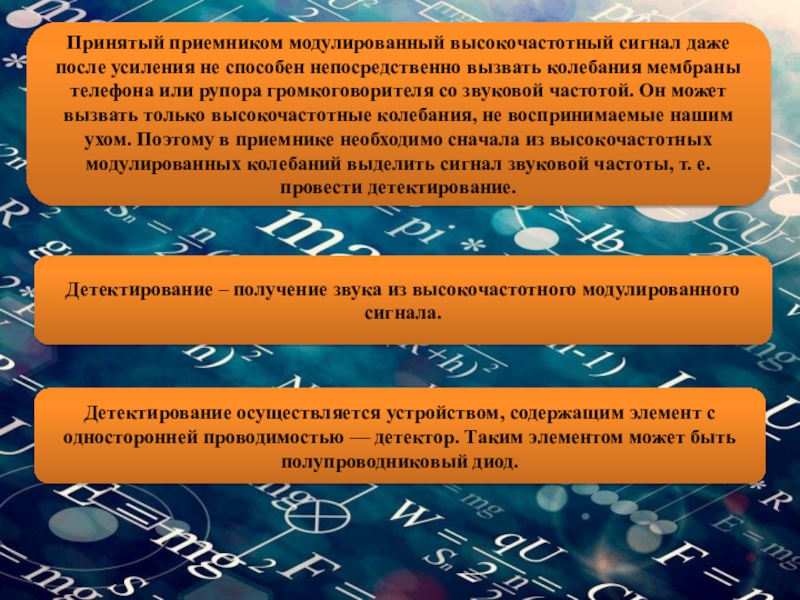

вызвать колебания мембраны телефона или рупора громкоговорителя со звуковой частотой. Он может вызвать только высокочастотные колебания, не воспринимаемые нашим ухом. Поэтому в приемнике необходимо сначала из высокочастотных модулированных колебаний выделить сигнал звуковой частоты, т. е. провести детектирование.

Детектирование – получение звука из высокочастотного модулированного сигнала.

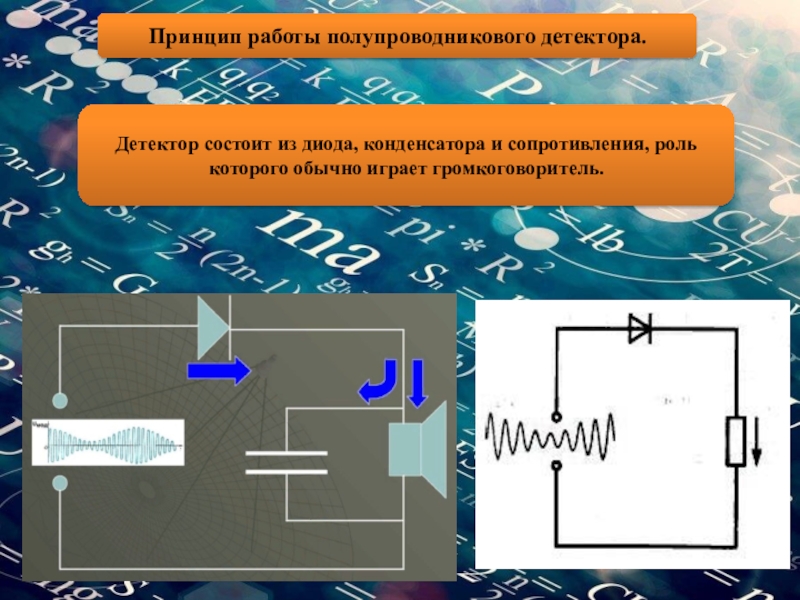

Детектирование осуществляется устройством, содержащим элемент с односторонней проводимостью — детектор. Таким элементом может быть полупроводниковый диод.

которого обычно играет громкоговоритель.

высокочастотной электромагнитной волны только те колебания, которые идут в одном направлении.

колебаний в отсечённой части электромагнитной волны уменьшается вдвое. При этом в момент обратного тока, когда его значение в цепи равно 0, конденсатор поддерживает ток через громкоговоритель.

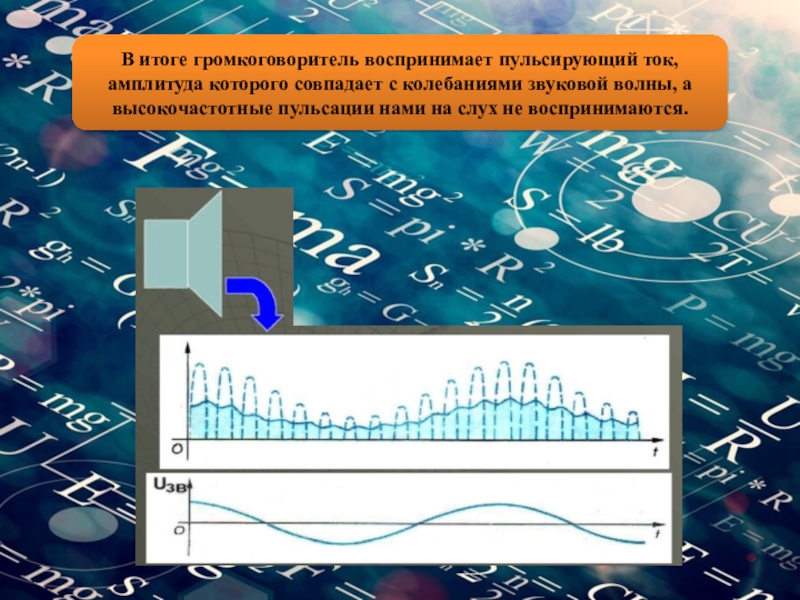

звуковой волны, а высокочастотные пульсации нами на слух не воспринимаются.

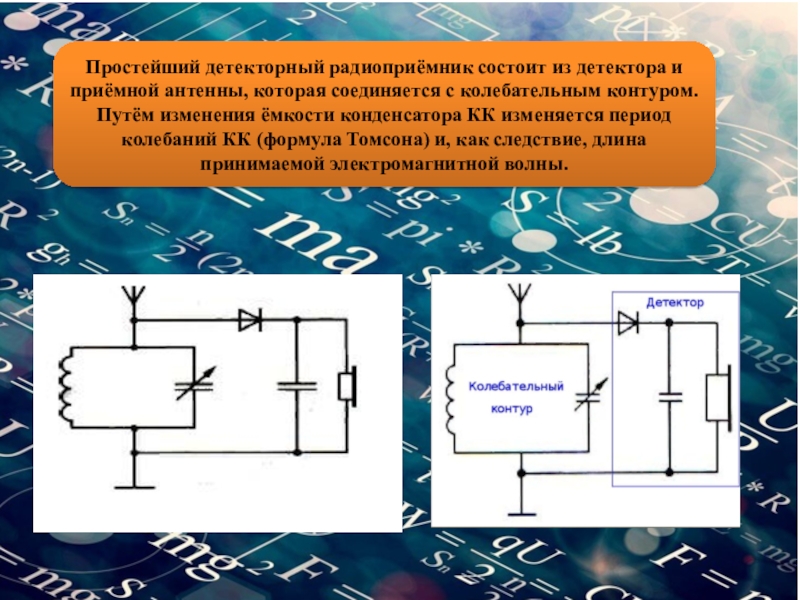

с колебательным контуром. Путём изменения ёмкости конденсатора КК изменяется период колебаний КК (формула Томсона) и, как следствие, длина принимаемой электромагнитной волны.

нагрузки. Через них идет ток звуковой частоты. Небольшие пульсации высокой частоты не сказываются заметно на колебаниях мембраны и не воспринимаются на слух. Модулировать можно амплитуду или частоту колебаний. Проще всего осуществляется амплитудная модуляция. При детектировании переменный ток выпрямляется и высокочастотные пульсации сглаживаются фильтром.
