Презентация, доклад по физике на тему Асинхронный двигатель

Содержание

Актуальность темы проектаАсинхронные двигатели являются основными преобразователями электрической энергии в механическую и составляют основу электропривода большинства механизмов, используемых во всех отраслях народного хозяйства. Благодаря своей простоте, низкой стоимости и высокой надежности они получили широкое применение и

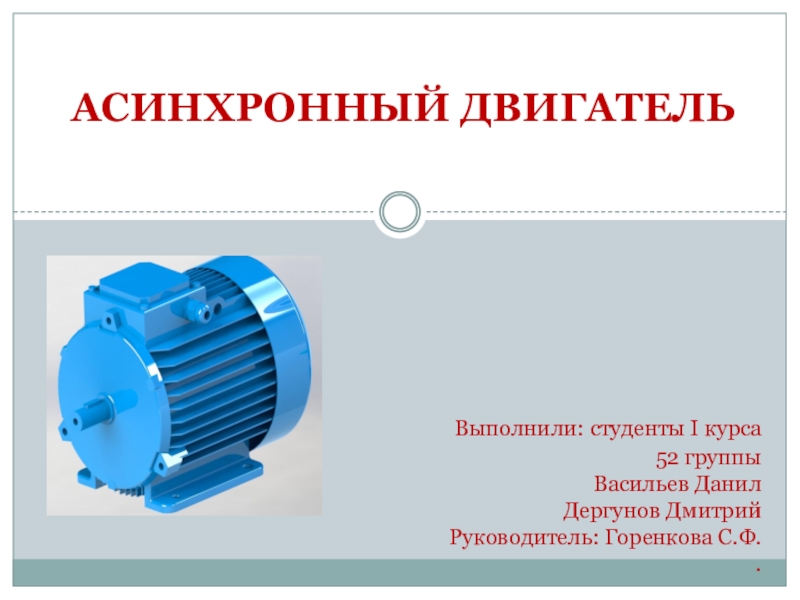

Слайд 1

Выполнили: студенты I курса 52 группы Васильев Данил Дергунов Дмитрий Руководитель: Горенкова С.Ф. .


АСИНХРОННЫЙ ДВИГАТЕЛЬ

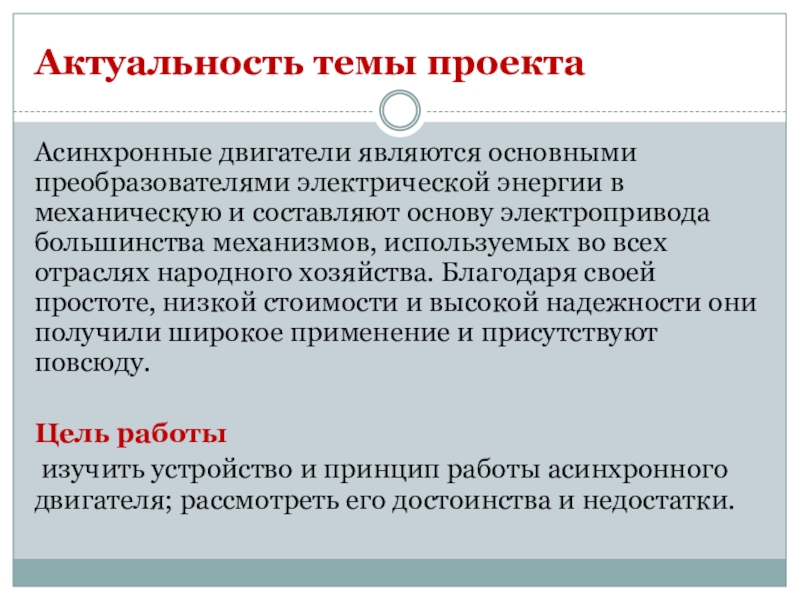

Слайд 2Актуальность темы проекта
Асинхронные двигатели являются основными преобразователями электрической энергии в механическую

и составляют основу электропривода большинства механизмов, используемых во всех отраслях народного хозяйства. Благодаря своей простоте, низкой стоимости и высокой надежности они получили широкое применение и присутствуют повсюду.

Цель работы
изучить устройство и принцип работы асинхронного двигателя; рассмотреть его достоинства и недостатки.

Актуальность темы проектаАсинхронные двигатели являются основными преобразователями электрической энергии в механическую и составляют основу электропривода большинства механизмов,

Слайд 3 ИСТОРИЯ СОЗДАНИЯ АСИНХРОННОГО ДВИГАТЕЛЯ

ИСТОРИЯ СОЗДАНИЯ АСИНХРОННОГО ДВИГАТЕЛЯ

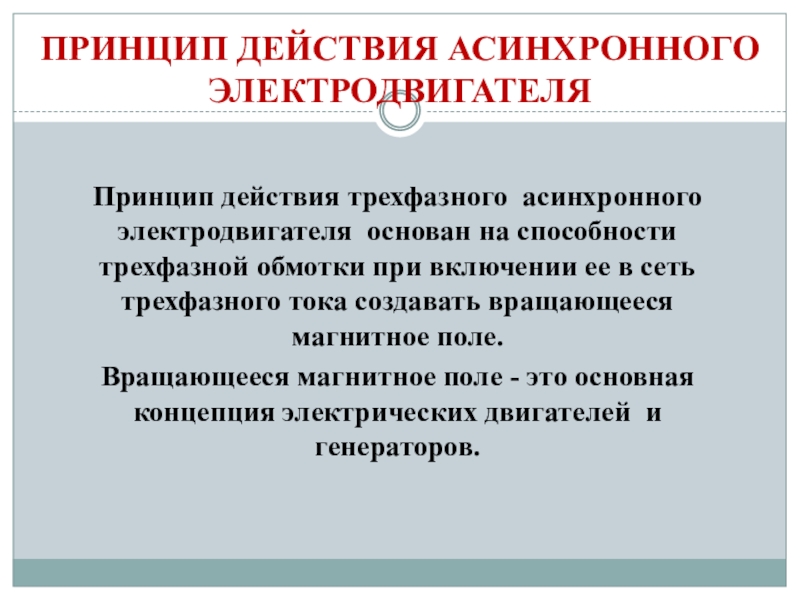

Слайд 4Принцип действия трехфазного  асинхронного электродвигателя  основан на способности трехфазной обмотки при

включении ее в сеть трехфазного тока создавать вращающееся магнитное поле.
Вращающееся магнитное поле - это основная концепция электрических двигателей  и генераторов.


ПРИНЦИП ДЕЙСТВИЯ АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ

Принцип действия трехфазного  асинхронного электродвигателя  основан на способности трехфазной обмотки при включении ее в сеть трехфазного тока

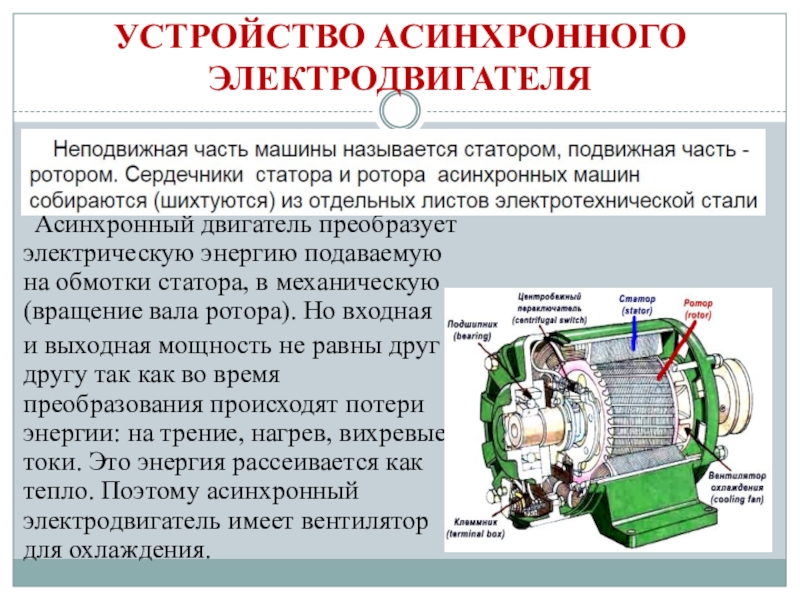

Слайд 5  Асинхронный двигатель преобразует электрическую энергию подаваемую на обмотки статора, в

механическую (вращение вала ротора). Но входная
и выходная мощность не равны друг другу так как во время преобразования происходят потери энергии: на трение, нагрев, вихревые токи. Это энергия рассеивается как тепло. Поэтому асинхронный электродвигатель имеет вентилятор для охлаждения.

УСТРОЙСТВО АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ

  Асинхронный двигатель преобразует электрическую энергию подаваемую на обмотки статора, в механическую (вращение вала ротора). Но входная

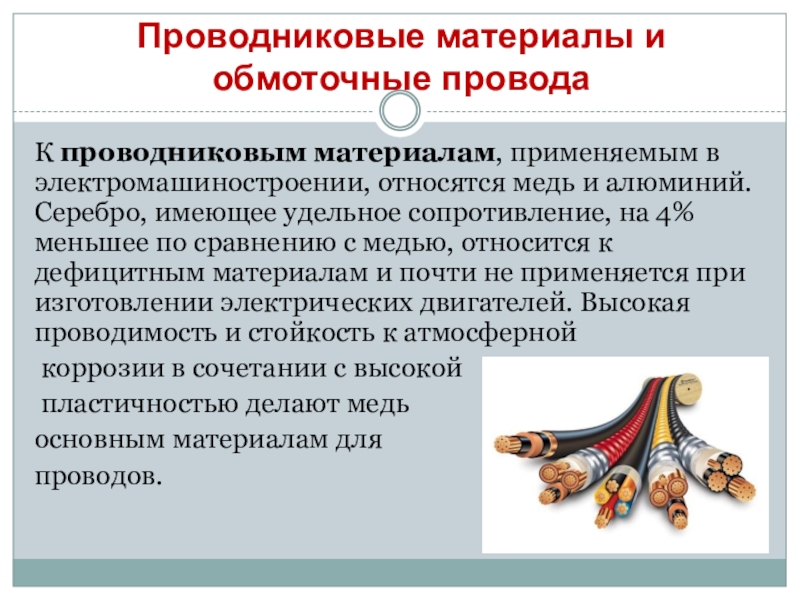

Слайд 6Проводниковые материалы и обмоточные провода
К проводниковым материалам, применяемым в электромашиностроении, относятся

медь и алюминий. Серебро, имеющее удельное сопротивление, на 4% меньшее по сравнению с медью, относится к дефицитным материалам и почти не применяется при изготовлении электрических двигателей. Высокая проводимость и стойкость к атмосферной
коррозии в сочетании с высокой
пластичностью делают медь
основным материалам для
проводов.
Проводниковые материалы и обмоточные проводаК проводниковым материалам, применяемым в электромашиностроении, относятся медь и алюминий. Серебро, имеющее удельное

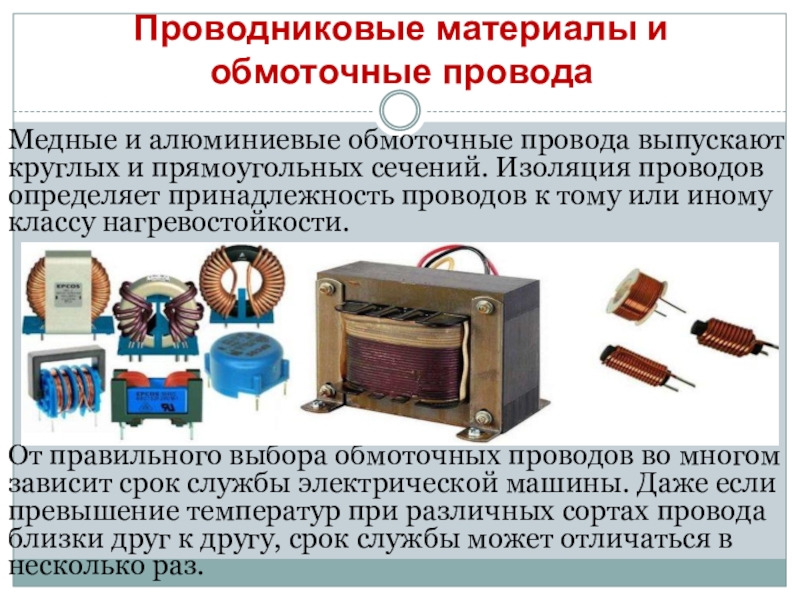

Слайд 7Проводниковые материалы и обмоточные провода
Медные и алюминиевые обмоточные провода выпускают круглых

и прямоугольных сечений. Изоляция проводов определяет принадлежность проводов к тому или иному классу нагревостойкости.






От правильного выбора обмоточных проводов во многом зависит срок службы электрической машины. Даже если превышение температур при различных сортах провода близки друг к другу, срок службы может отличаться в несколько раз.


Проводниковые материалы и обмоточные проводаМедные и алюминиевые обмоточные провода выпускают круглых и прямоугольных сечений. Изоляция проводов определяет

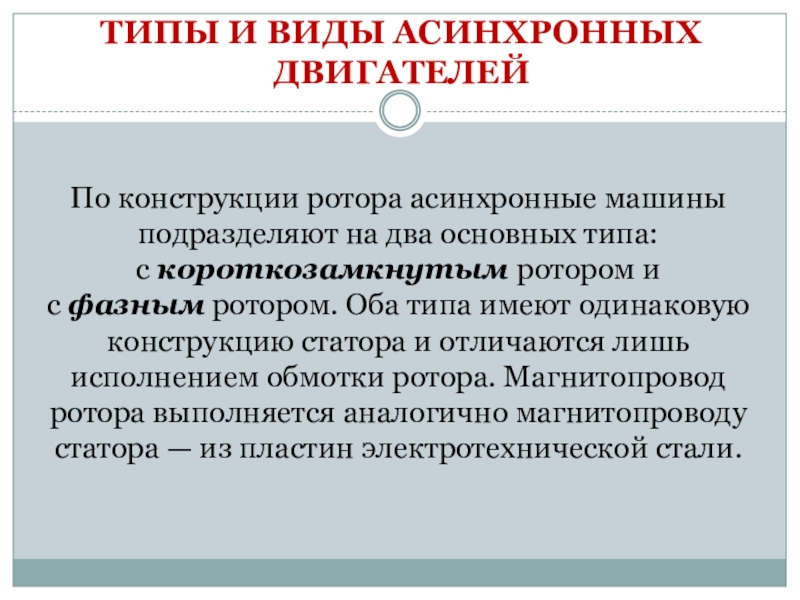

Слайд 8ТИПЫ И ВИДЫ АСИНХРОННЫХ ДВИГАТЕЛЕЙ

По конструкции ротора асинхронные машины подразделяют на

два основных типа: с короткозамкнутым ротором и с фазным ротором. Оба типа имеют одинаковую конструкцию статора и отличаются лишь исполнением обмотки ротора. Магнитопровод ротора выполняется аналогично магнитопроводу статора — из пластин электротехнической стали.

ТИПЫ И ВИДЫ АСИНХРОННЫХ ДВИГАТЕЛЕЙПо конструкции ротора асинхронные машины подразделяют на два основных типа: с короткозамкнутым ротором и с фазным ротором.

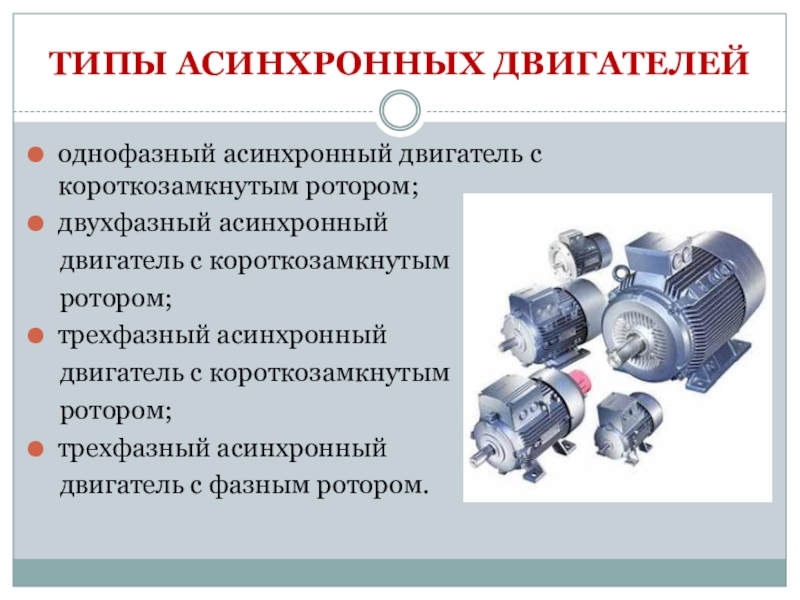

Слайд 9ТИПЫ АСИНХРОННЫХ ДВИГАТЕЛЕЙ
однофазный асинхронный двигатель с короткозамкнутым ротором;
двухфазный асинхронный

двигатель с короткозамкнутым
ротором;
трехфазный асинхронный
двигатель с короткозамкнутым
ротором;
трехфазный асинхронный
двигатель с фазным ротором.

ТИПЫ АСИНХРОННЫХ ДВИГАТЕЛЕЙоднофазный асинхронный двигатель с короткозамкнутым ротором;двухфазный асинхронный   двигатель с короткозамкнутым   ротором;трехфазный

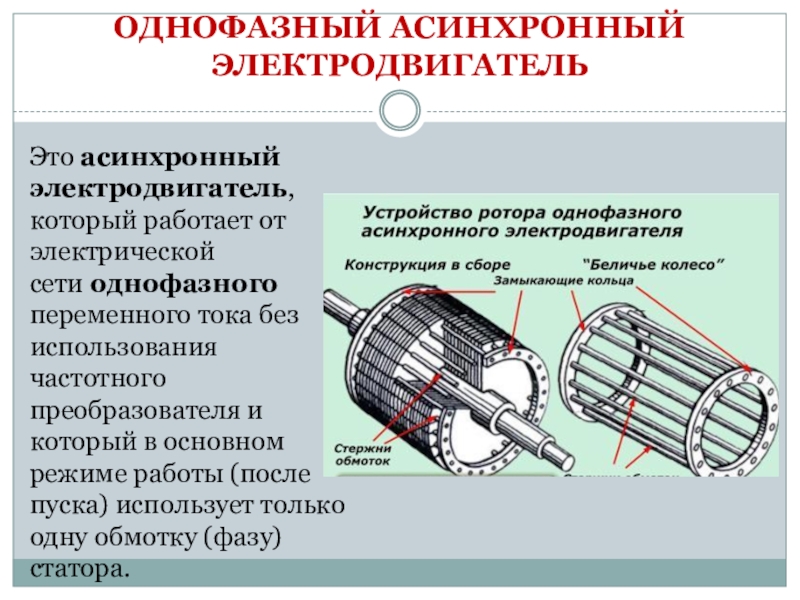

Слайд 10ОДНОФАЗНЫЙ АСИНХРОННЫЙ ЭЛЕКТРОДВИГАТЕЛЬ
Это асинхронный электродвигатель, который работает от электрической сети однофазного переменного тока

без использования частотного преобразователя и который в основном режиме работы (после пуска) использует только одну обмотку (фазу) статора.
ОДНОФАЗНЫЙ АСИНХРОННЫЙ ЭЛЕКТРОДВИГАТЕЛЬЭто асинхронный электродвигатель, который работает от электрической сети однофазного переменного тока без использования частотного преобразователя и который

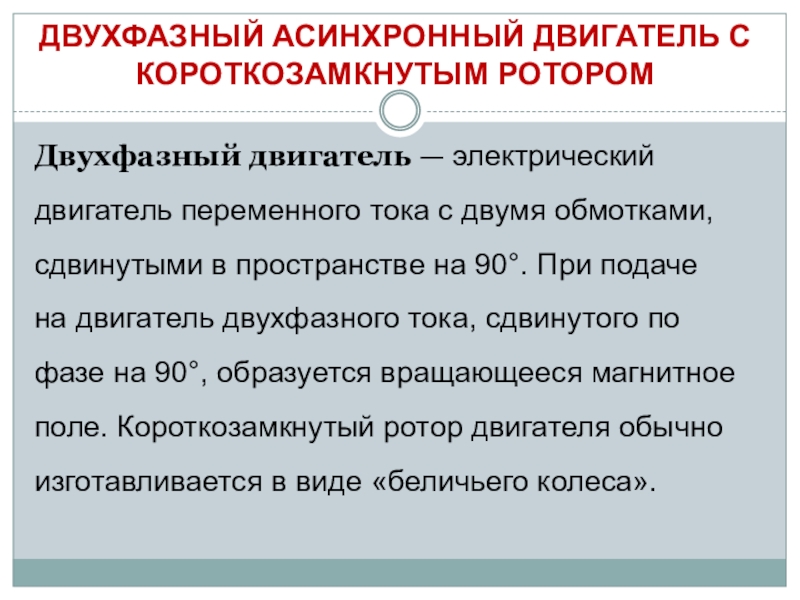

Слайд 11ДВУХФАЗНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ С КОРОТКОЗАМКНУТЫМ РОТОРОМ
Двухфазный двигатель — электрический двигатель переменного тока с двумя

обмотками, сдвинутыми в пространстве на 90°. При подаче на двигатель двухфазного тока, сдвинутого по фазе на 90°, образуется вращающееся магнитное поле. Короткозамкнутый ротор двигателя обычно изготавливается в виде «беличьего колеса».
ДВУХФАЗНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ С КОРОТКОЗАМКНУТЫМ РОТОРОМДвухфазный двигатель — электрический двигатель переменного тока с двумя обмотками, сдвинутыми в пространстве на 90°. При

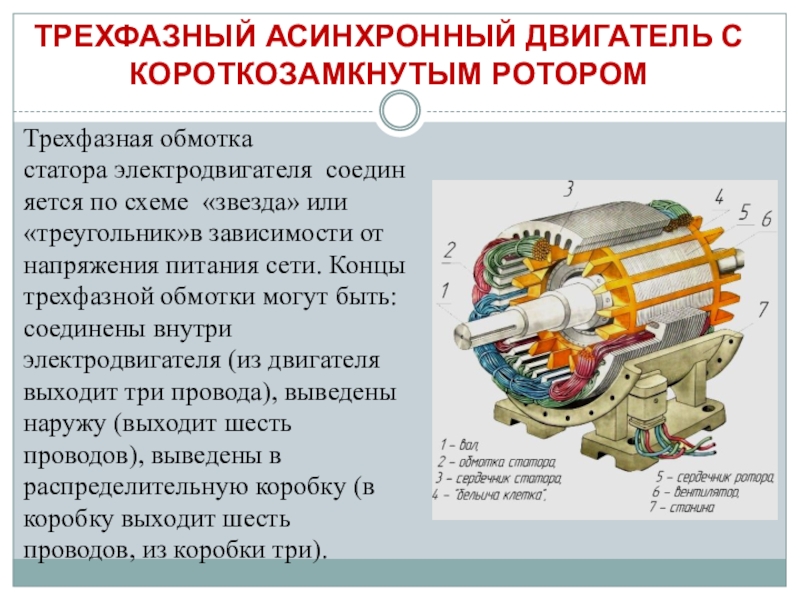

Слайд 12ТРЕХФАЗНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ С КОРОТКОЗАМКНУТЫМ РОТОРОМ
Трехфазная обмотка статора электродвигателя  соединяется по схеме

«звезда» или «треугольник»в зависимости от напряжения питания сети. Концы трехфазной обмотки могут быть: соединены внутри электродвигателя (из двигателя выходит три провода), выведены наружу (выходит шесть проводов), выведены в распределительную коробку (в коробку выходит шесть проводов, из коробки три).
ТРЕХФАЗНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ С КОРОТКОЗАМКНУТЫМ РОТОРОМТрехфазная обмотка статора электродвигателя  соединяется по схеме  «звезда» или «треугольник»в зависимости от напряжения

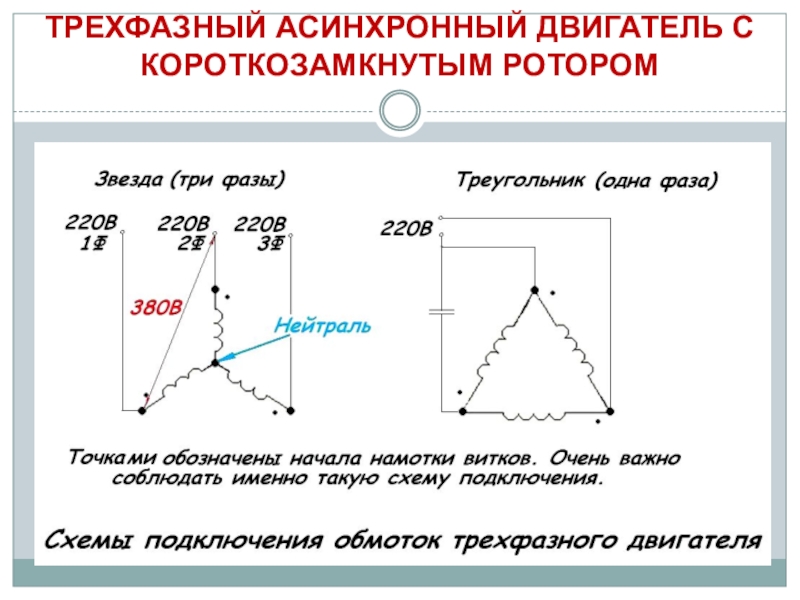

Слайд 13ТРЕХФАЗНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ С КОРОТКОЗАМКНУТЫМ РОТОРОМ

ТРЕХФАЗНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ С КОРОТКОЗАМКНУТЫМ РОТОРОМ

Слайд 14Для регулирования скорости вращения и момента асинхронного двигателя используют  частотный преобразователь.

Принцип действия частотного преобразователя основан на изменении частоты и напряжения переменного тока.

ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ

Для регулирования скорости вращения и момента асинхронного двигателя используют  частотный преобразователь. Принцип действия частотного преобразователя основан на

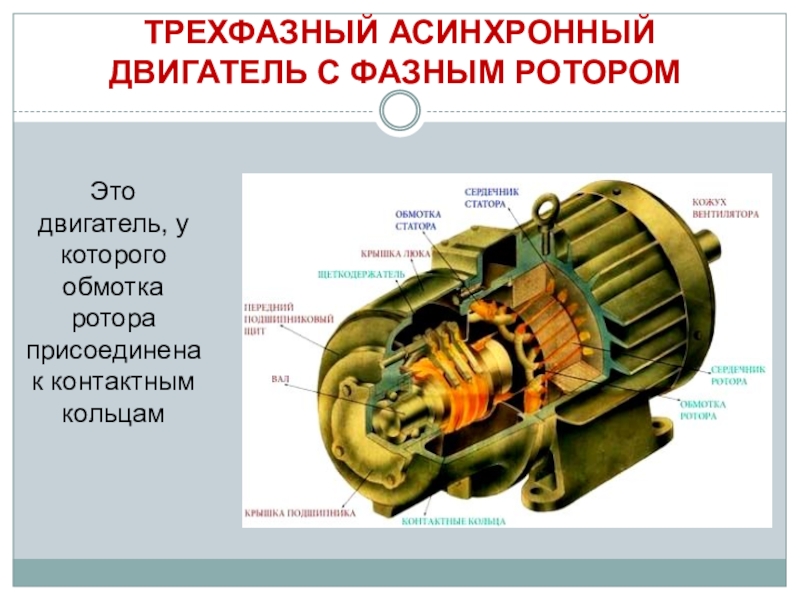

Слайд 15 ТРЕХФАЗНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ С ФАЗНЫМ РОТОРОМ

Это двигатель, у которого обмотка

ротора присоединена к контактным кольцам
ТРЕХФАЗНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ С ФАЗНЫМ РОТОРОМЭто двигатель, у которого обмотка ротора присоединена к контактным кольцам

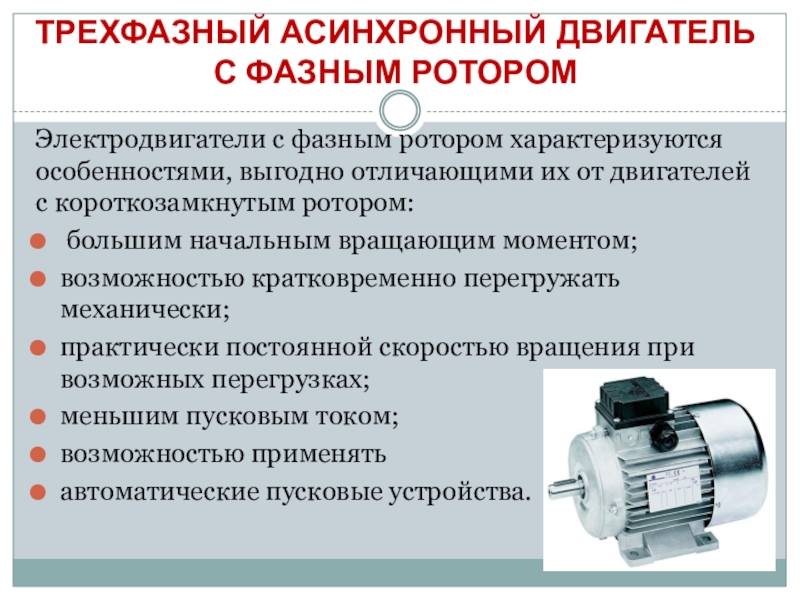

Слайд 16ТРЕХФАЗНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ С ФАЗНЫМ РОТОРОМ
Электродвигатели с фазным ротором характеризуются особенностями,

выгодно отличающими их от двигателей с короткозамкнутым ротором:
большим начальным вращающим моментом;
возможностью кратковременно перегружать механически;
практически постоянной скоростью вращения при возможных перегрузках;
меньшим пусковым током;
возможностью применять
автоматические пусковые устройства.
ТРЕХФАЗНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ С ФАЗНЫМ РОТОРОМЭлектродвигатели с фазным ротором характеризуются особенностями, выгодно отличающими их от двигателей с

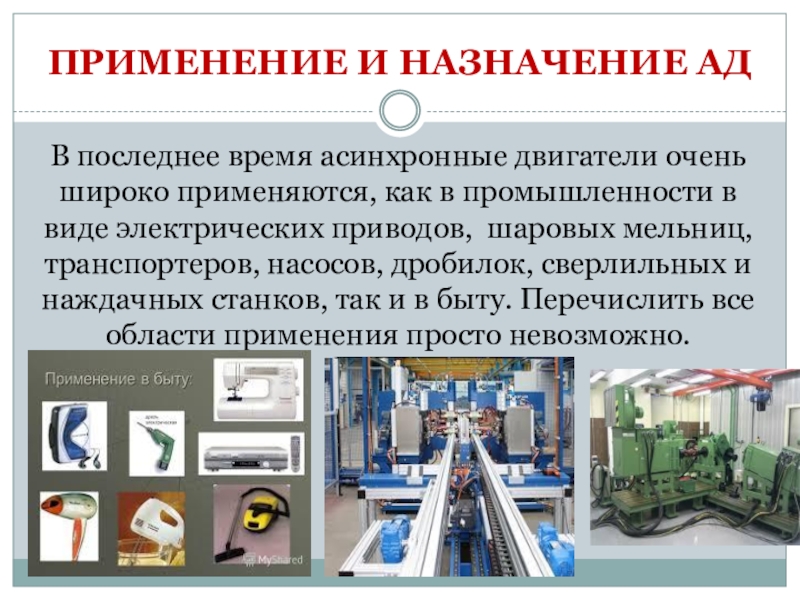

Слайд 17ПРИМЕНЕНИЕ И НАЗНАЧЕНИЕ АД
В последнее время асинхронные двигатели очень широко применяются, как в

промышленности в виде электрических приводов, шаровых мельниц, транспортеров, насосов, дробилок, сверлильных и наждачных станков, так и в быту. Перечислить все области применения просто невозможно.


ПРИМЕНЕНИЕ И НАЗНАЧЕНИЕ АДВ последнее время асинхронные двигатели очень широко применяются, как в промышленности в виде электрических приводов, шаровых

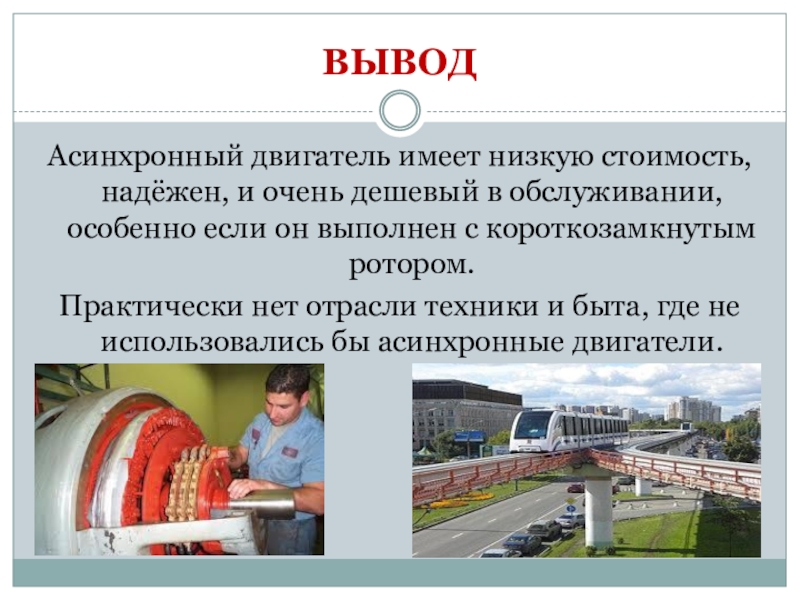

Слайд 18ВЫВОД
Асинхронный двигатель имеет низкую стоимость, надёжен, и очень дешевый в обслуживании,

особенно если он выполнен с короткозамкнутым ротором.
Практически нет отрасли техники и быта, где не использовались бы асинхронные двигатели.

ВЫВОДАсинхронный двигатель имеет низкую стоимость, надёжен, и очень дешевый в обслуживании, особенно если он выполнен с короткозамкнутым

Слайд 19

СПАСИБО ЗА ВНИМАНИЕ!

СПАСИБО ЗА ВНИМАНИЕ!
