Презентация, доклад по физике на тему
Содержание
- 1. Презентация по физике на тему
- 2. Жидкостный манометрДемонстрационный жидкостный манометр состоит из U-образной
- 3. Принцип действия жидкостного манометра.Действие открытого жидкостного манометра
- 4. Металлический (трубчатый) манометрв технике широко распространились так
- 5. Металлический манометрВ основе работы металлического манометра лежит

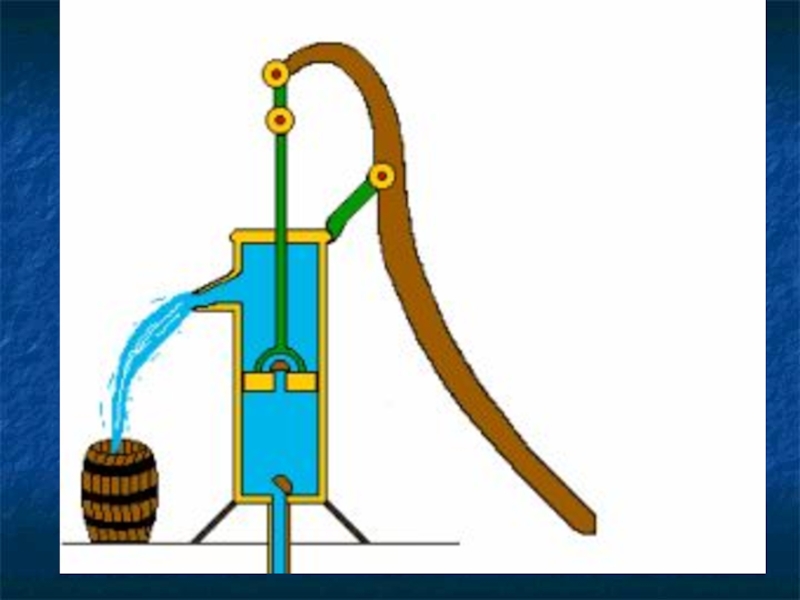

- 6. Поршневой жидкостный насос.
- 7. Слайд 7
- 8. Вопросы:Будут ли действовать в безвоздушном пространстве поршневые
- 9. Открытые жидкостные манометры соединены с сосудами (рис.
- 10. Как будут изменяться уровни ртути в манометре (см. рис. 177), если сосуд А нагревать; охлаждать?
- 11. Чему равна цена деления шкалы манометра (рис.
- 12. Объясните, как работает нагнетательный насос садового опрыскивателя
- 13. На рисунке 49 изображен поршневой жидкостный насос.
- 14. pв сосуде + r g hлев. =
Жидкостный манометрДемонстрационный жидкостный манометр состоит из U-образной стеклянной трубки и стойки на опоре. Одно колено стеклянной трубки присоединяется к сосуду, давление в котором нужно измерить.

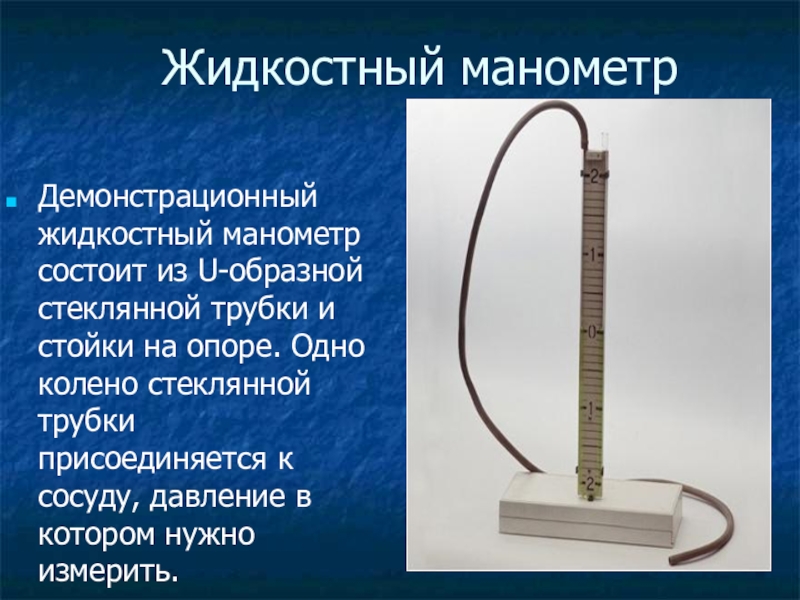

Слайд 2Жидкостный манометр
Демонстрационный жидкостный манометр состоит из U-образной стеклянной трубки и стойки
на опоре. Одно колено стеклянной трубки присоединяется к сосуду, давление в котором нужно измерить.

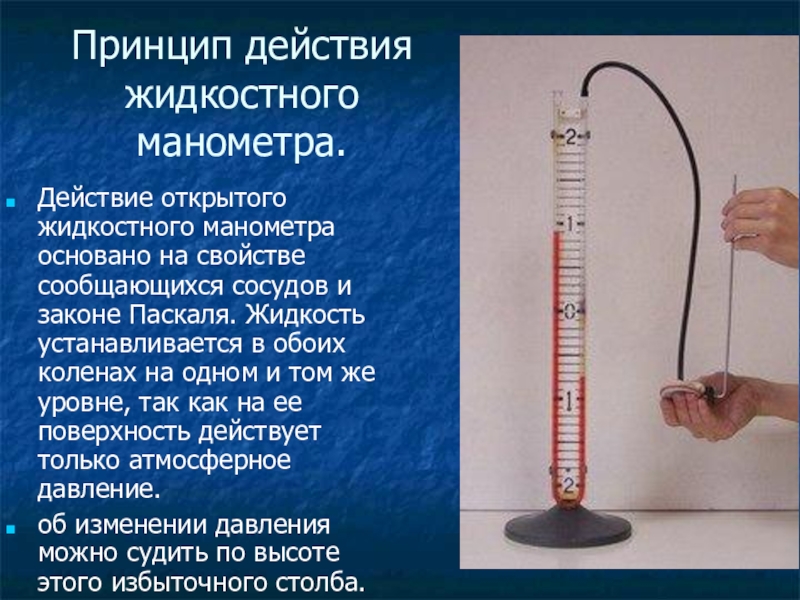

Слайд 3Принцип действия жидкостного манометра.
Действие открытого жидкостного манометра основано на свойстве сообщающихся
сосудов и законе Паскаля. Жидкость устанавливается в обоих коленах на одном и том же уровне, так как на ее поверхность действует только атмосферное давление.
об изменении давления можно судить по высоте этого избыточного столба.
об изменении давления можно судить по высоте этого избыточного столба.

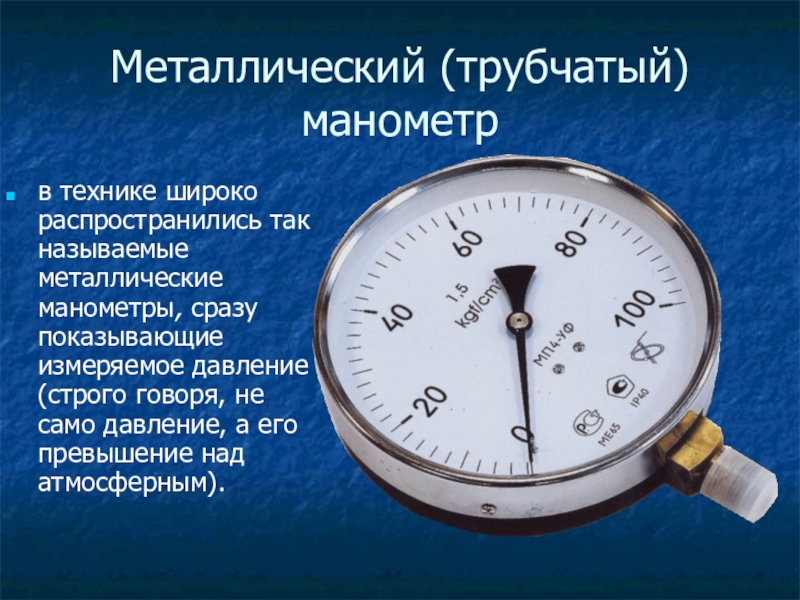

Слайд 4Металлический (трубчатый) манометр
в технике широко распространились так называемые металлические манометры, сразу
показывающие измеряемое давление (строго говоря, не само давление, а его превышение над атмосферным).

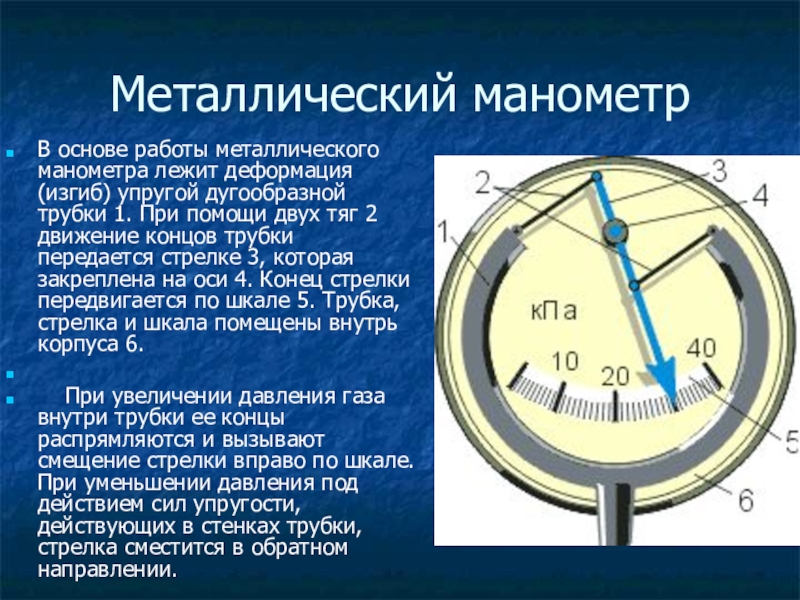

Слайд 5Металлический манометр
В основе работы металлического манометра лежит деформация (изгиб) упругой дугообразной
трубки 1. При помощи двух тяг 2 движение концов трубки передается стрелке 3, которая закреплена на оси 4. Конец стрелки передвигается по шкале 5. Трубка, стрелка и шкала помещены внутрь корпуса 6.
При увеличении давления газа внутри трубки ее концы распрямляются и вызывают смещение стрелки вправо по шкале. При уменьшении давления под действием сил упругости, действующих в стенках трубки, стрелка сместится в обратном направлении.
При увеличении давления газа внутри трубки ее концы распрямляются и вызывают смещение стрелки вправо по шкале. При уменьшении давления под действием сил упругости, действующих в стенках трубки, стрелка сместится в обратном направлении.

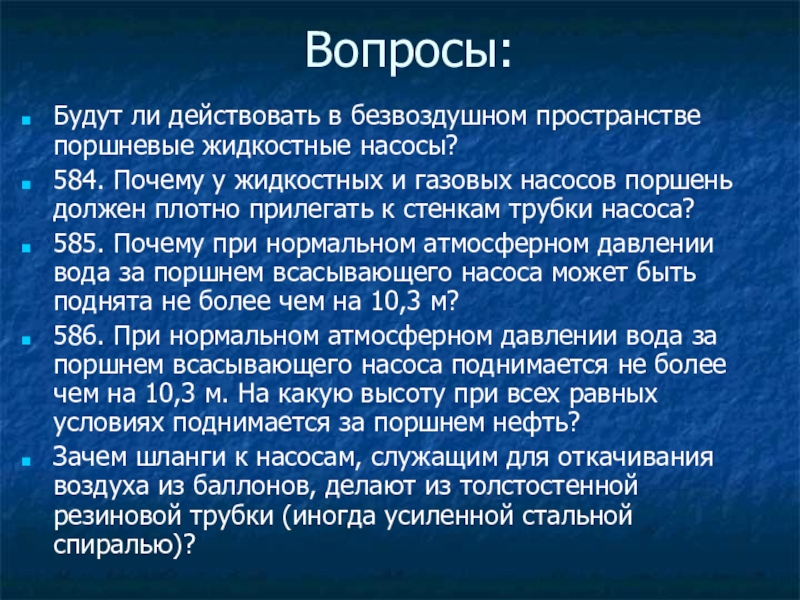

Слайд 8Вопросы:
Будут ли действовать в безвоздушном пространстве поршневые жидкостные насосы?
584. Почему
у жидкостных и газовых насосов поршень должен плотно прилегать к стенкам трубки насоса?
585. Почему при нормальном атмосферном давлении вода за поршнем всасывающего насоса может быть поднята не более чем на 10,3 м?
586. При нормальном атмосферном давлении вода за поршнем всасывающего насоса поднимается не более чем на 10,3 м. На какую высоту при всех равных условиях поднимается за поршнем нефть?
Зачем шланги к насосам, служащим для откачивания воздуха из баллонов, делают из толстостенной резиновой трубки (иногда усиленной стальной спиралью)?
585. Почему при нормальном атмосферном давлении вода за поршнем всасывающего насоса может быть поднята не более чем на 10,3 м?
586. При нормальном атмосферном давлении вода за поршнем всасывающего насоса поднимается не более чем на 10,3 м. На какую высоту при всех равных условиях поднимается за поршнем нефть?
Зачем шланги к насосам, служащим для откачивания воздуха из баллонов, делают из толстостенной резиновой трубки (иногда усиленной стальной спиралью)?
Слайд 9
Открытые жидкостные манометры соединены с сосудами (рис. 179). В каком из
сосудов давление газа равно атмосферному давлению; больше атмосферного; меньше атмосферного давления?

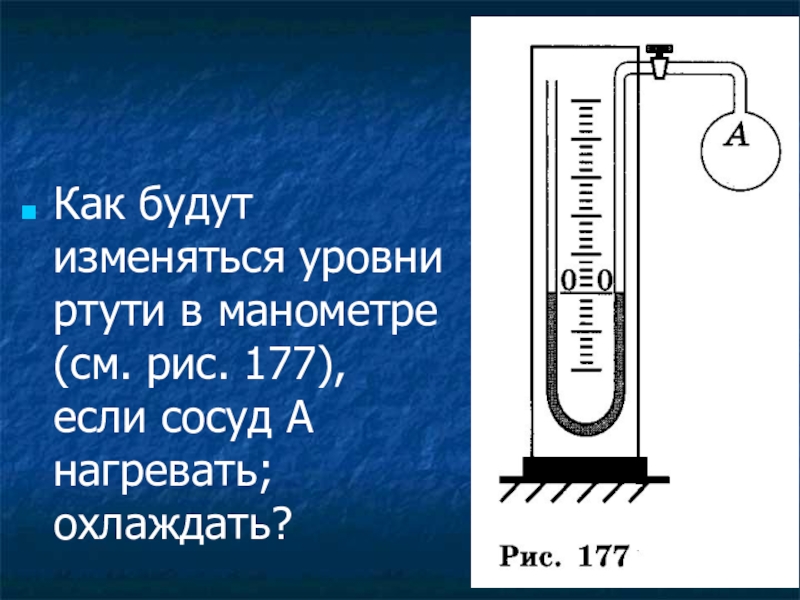

Слайд 10
Как будут изменяться уровни ртути в манометре (см. рис. 177), если
сосуд А нагревать; охлаждать?
Слайд 11
Чему равна цена деления шкалы манометра (рис. 182)? Какое давление показывает
манометр?
Каким будет показание манометра, если его соединить с баллоном, давление газа в котором равно атмосферному?
Каким будет показание манометра, если его соединить с баллоном, давление газа в котором равно атмосферному?
Слайд 12
Объясните, как работает нагнетательный насос садового опрыскивателя (рис. 176). Одним из
клапанов в насосе является кожаная манжетка — поршень.

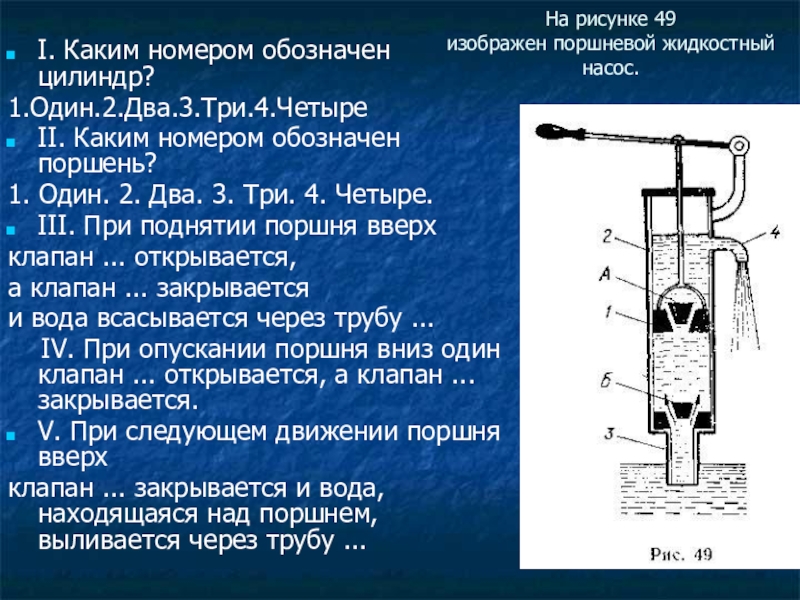

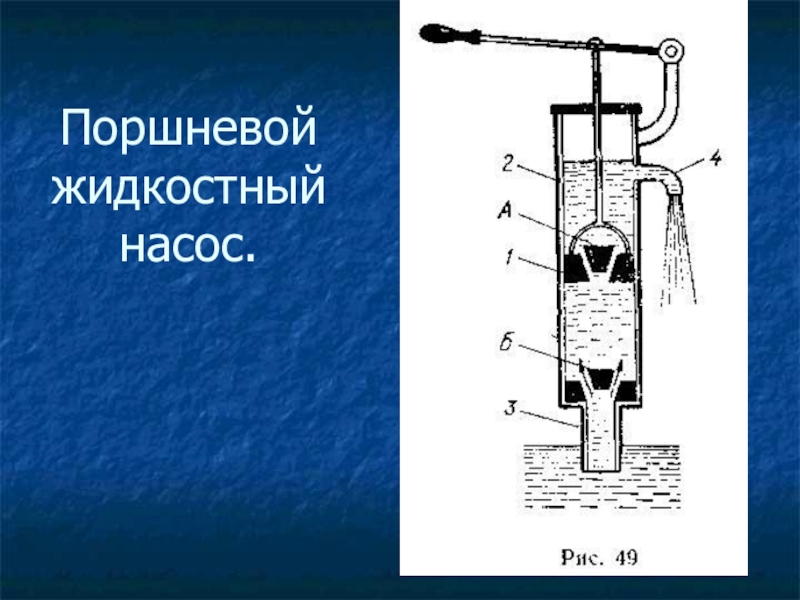

Слайд 13На рисунке 49
изображен поршневой жидкостный насос.
I. Каким номером обозначен цилиндр?
1.Один.2.Два.3.Три.4.Четыре
II.
Каким номером обозначен поршень?
1. Один. 2. Два. 3. Три. 4. Четыре.
III. При поднятии поршня вверх
клапан ... открывается,
а клапан ... закрывается
и вода всасывается через трубу ...
IV. При опускании поршня вниз один клапан ... открывается, а клапан ... закрывается.
V. При следующем движении поршня вверх
клапан ... закрывается и вода, находящаяся над поршнем, выливается через трубу ...
1. Один. 2. Два. 3. Три. 4. Четыре.
III. При поднятии поршня вверх
клапан ... открывается,
а клапан ... закрывается
и вода всасывается через трубу ...
IV. При опускании поршня вниз один клапан ... открывается, а клапан ... закрывается.
V. При следующем движении поршня вверх
клапан ... закрывается и вода, находящаяся над поршнем, выливается через трубу ...

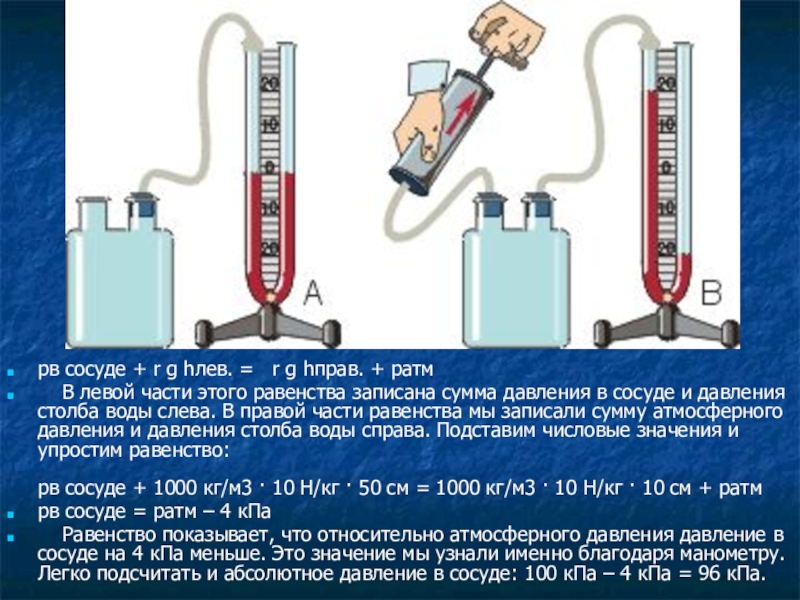

Слайд 14
pв сосуде + r g hлев. = r g hправ.
+ pатм
В левой части этого равенства записана сумма давления в сосуде и давления столба воды слева. В правой части равенства мы записали сумму атмосферного давления и давления столба воды справа. Подставим числовые значения и упростим равенство: pв сосуде + 1000 кг/м3 · 10 Н/кг · 50 см = 1000 кг/м3 · 10 Н/кг · 10 см + pатм
pв сосуде = pатм – 4 кПа
Равенство показывает, что относительно атмосферного давления давление в сосуде на 4 кПа меньше. Это значение мы узнали именно благодаря манометру. Легко подсчитать и абсолютное давление в сосуде: 100 кПа – 4 кПа = 96 кПа.
В левой части этого равенства записана сумма давления в сосуде и давления столба воды слева. В правой части равенства мы записали сумму атмосферного давления и давления столба воды справа. Подставим числовые значения и упростим равенство: pв сосуде + 1000 кг/м3 · 10 Н/кг · 50 см = 1000 кг/м3 · 10 Н/кг · 10 см + pатм
pв сосуде = pатм – 4 кПа
Равенство показывает, что относительно атмосферного давления давление в сосуде на 4 кПа меньше. Это значение мы узнали именно благодаря манометру. Легко подсчитать и абсолютное давление в сосуде: 100 кПа – 4 кПа = 96 кПа.
