Презентация, доклад по физике Линзы. Оптические приборы
Содержание
- 1. Презентация по физике Линзы. Оптические приборы
- 2. Линза – это оптически прозрачное тело, ограниченное сферическими поверхностями

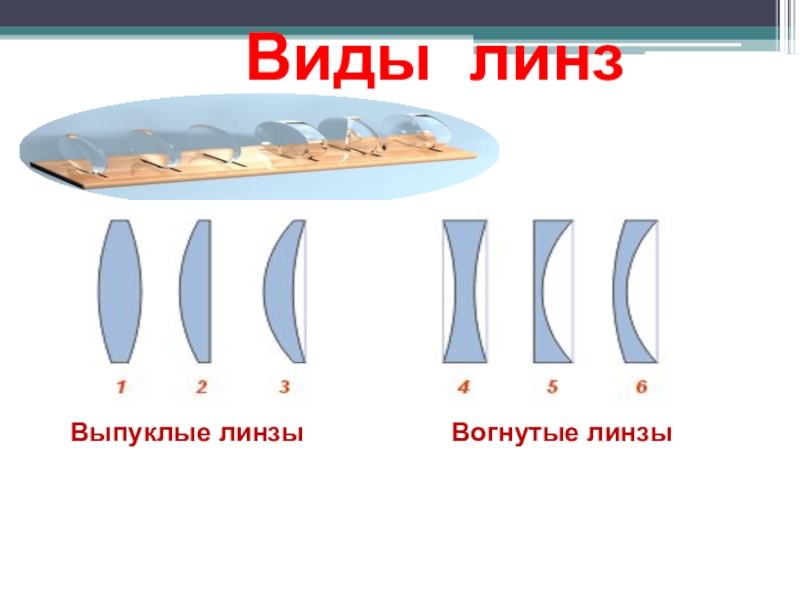

- 3. Виды линзВогнутые линзы Выпуклые линзы

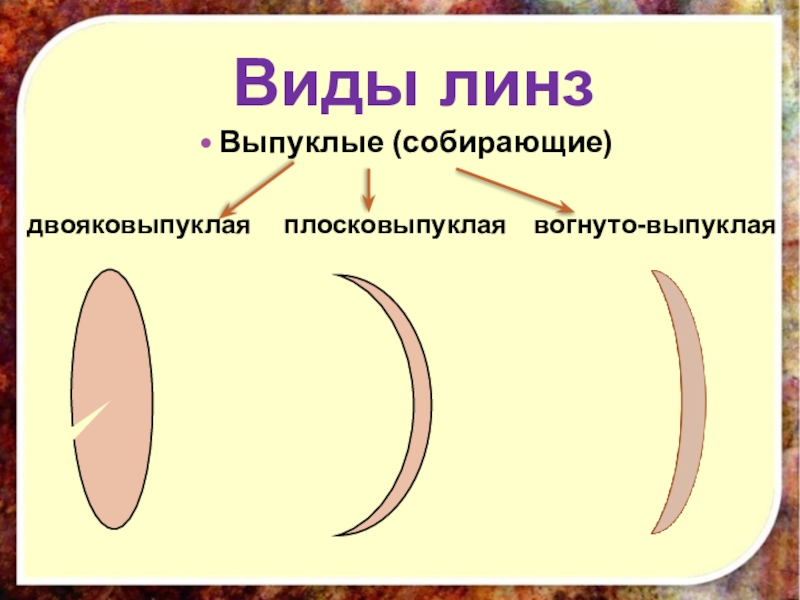

- 4. Виды линзВыпуклые (собирающие)двояковыпуклая плосковыпуклая вогнуто-выпуклая

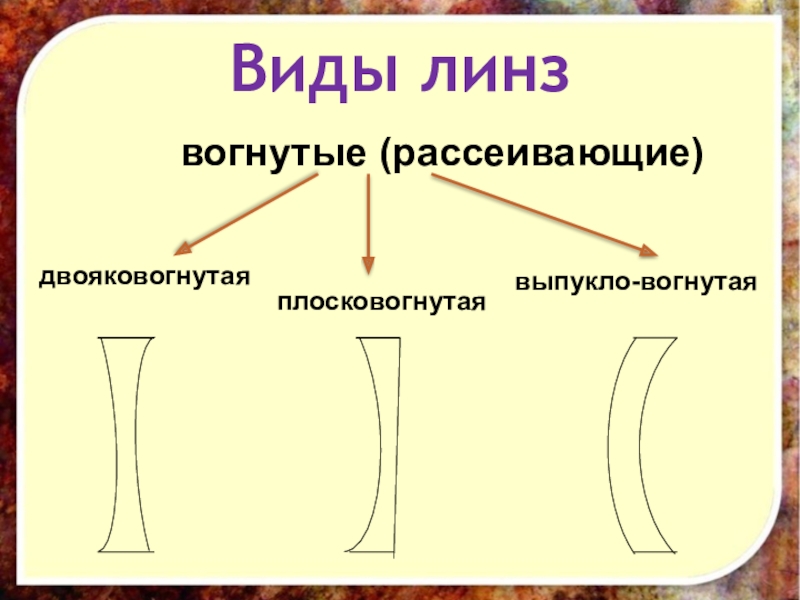

- 5. Виды линздвояковогнутаяплосковогнутаявыпукло-вогнутаявогнутые (рассеивающие)
- 6. Виды линз и ход лучей в них

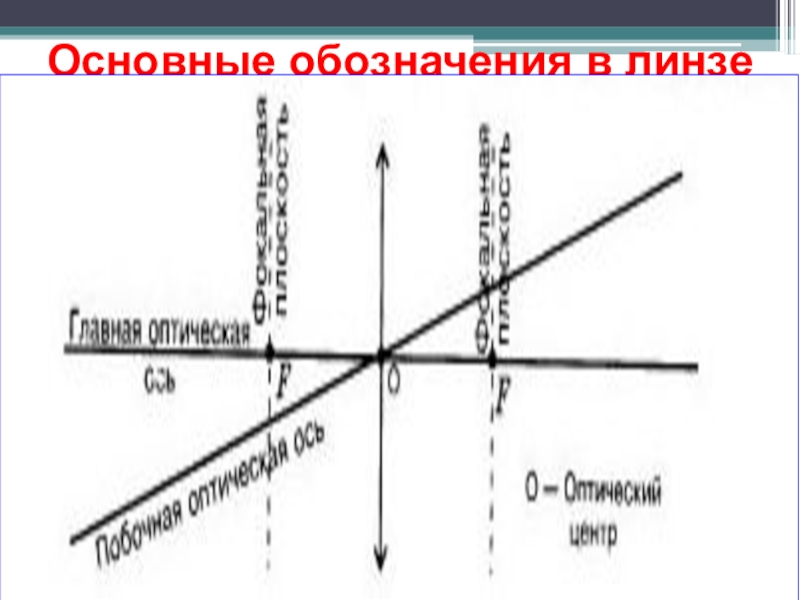

- 7. Основные обозначения в линзе
- 8. Главный фокус собирающей линзы (F) – точка
- 9. Фокальная плоскость линзы – плоскость, проходящая через
- 10. Если на линзу направить пучок параллельных лучей
- 11. Пустим параллельный пучок лучей на вогнутую
- 12. Построение изображения в линзе:Луч, падающий на линзу
- 13. Если предмет находится в двойном фокусе, то изображение получится действительное, равное, обратное.
- 14. Если предмет находится между фокусом и двойным фокусом, то изображение действительное, обратное, увеличенное.

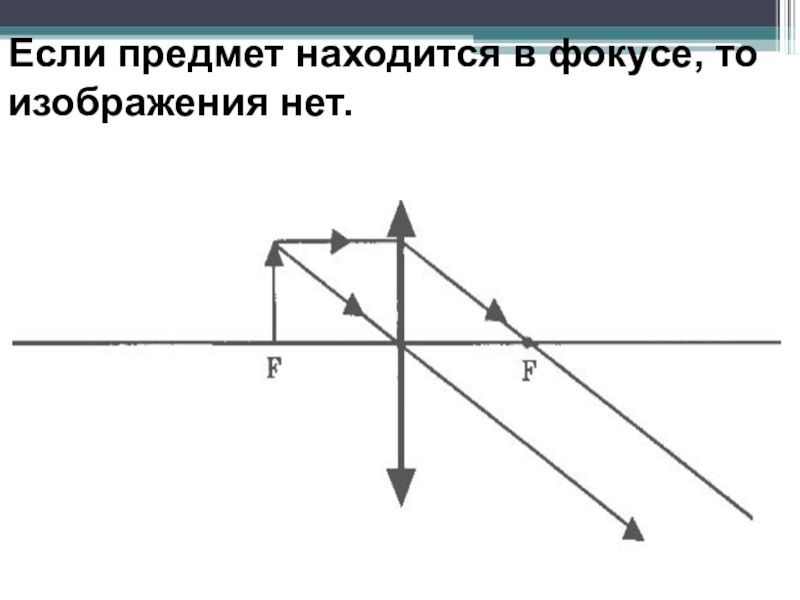

- 15. Если предмет находится в фокусе, то изображения нет.
- 16. Если предмет находится между фокусом и оптическим центром, то изображение мнимое, прямое, увеличенное.

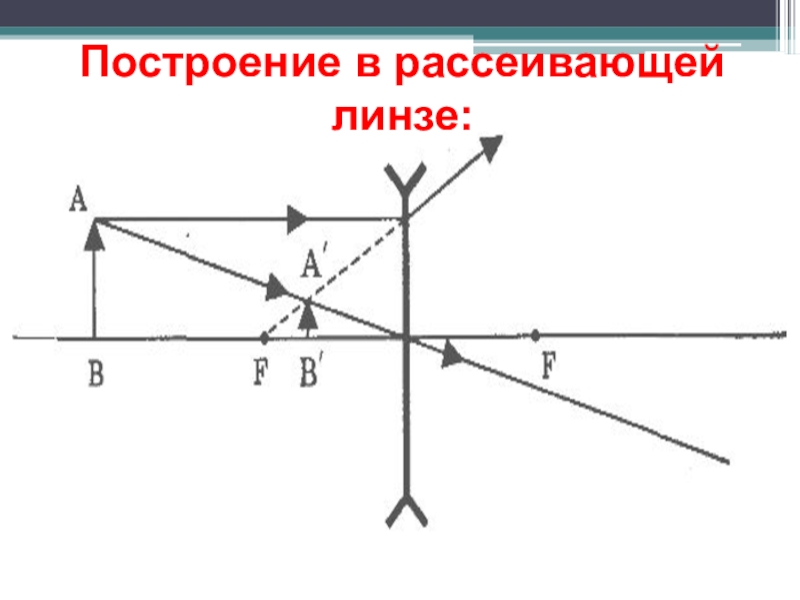

- 17. Построение в рассеивающей линзе:

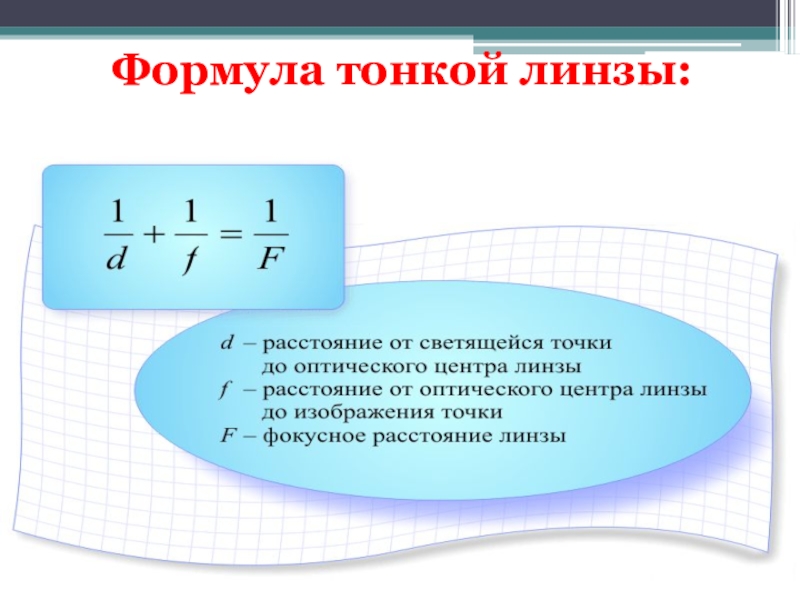

- 18. Формула тонкой линзы:

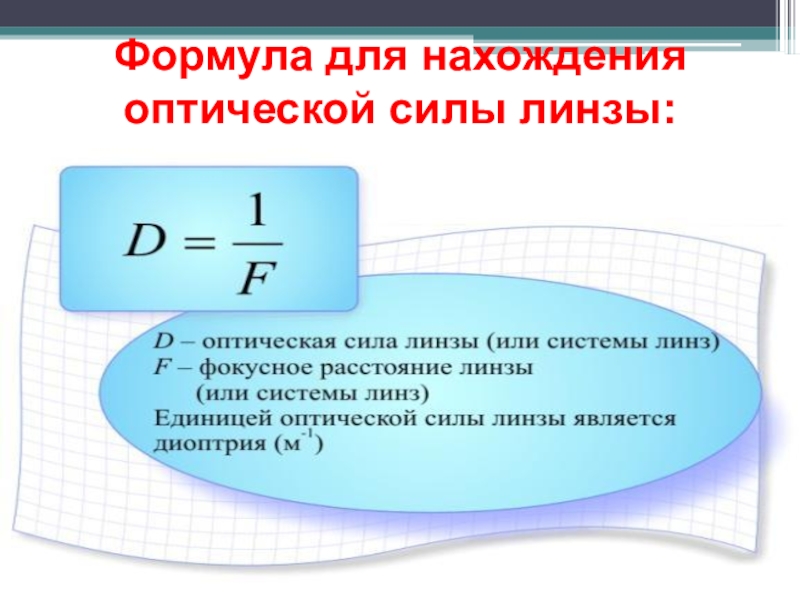

- 19. Формула для нахождения оптической силы линзы:
- 20. Характеристики линз Оптическая сила линзыВеличина, обратная
- 21. Увеличение линзы – отношение высоты изображения к
- 22. Предмет находится за двойным фокусом линзы (d>2F)hA B A' B' Изображение:действительное (f>0), уменьшенное,перевернутоеH
- 23. Предмет находится между двойным фокусом и фокусом
- 24. Предмет находится на фокусном расстоянии от линзы (d=F)A B Изображение:отсутствует (лучи параллельны друг другу)
- 25. Предмет находится между главным фокусом и линзой (d
- 26. Линейный предмет, расположенный параллельно главной оптической оси.A B B' A'

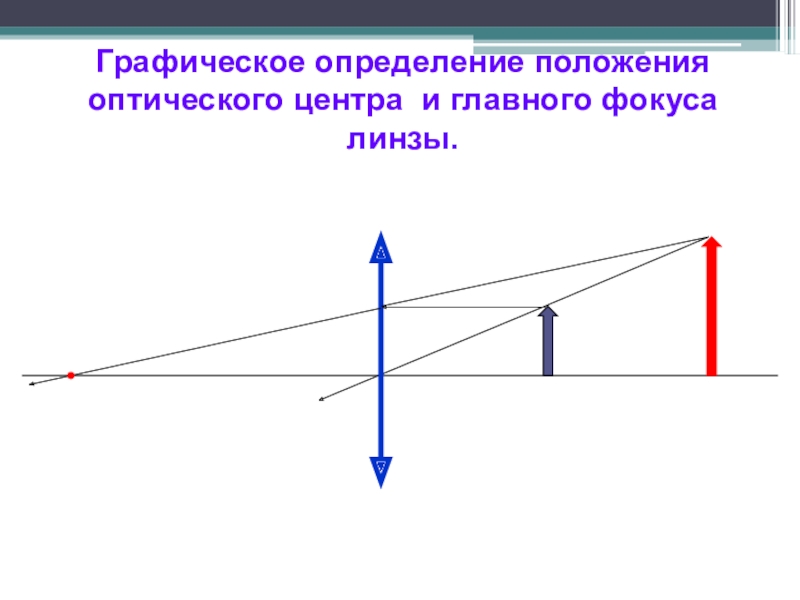

- 27. Графическое определение положения оптического центра и главного фокуса линзы.123F
- 28. Слайд 28
- 29. СФормула тонкой линзы (для d>2F)

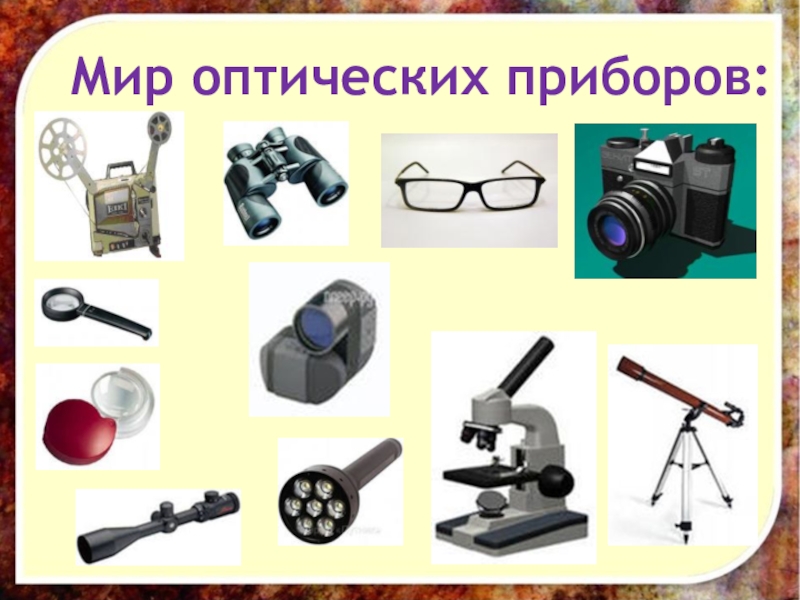

- 30. Мир оптических приборов:

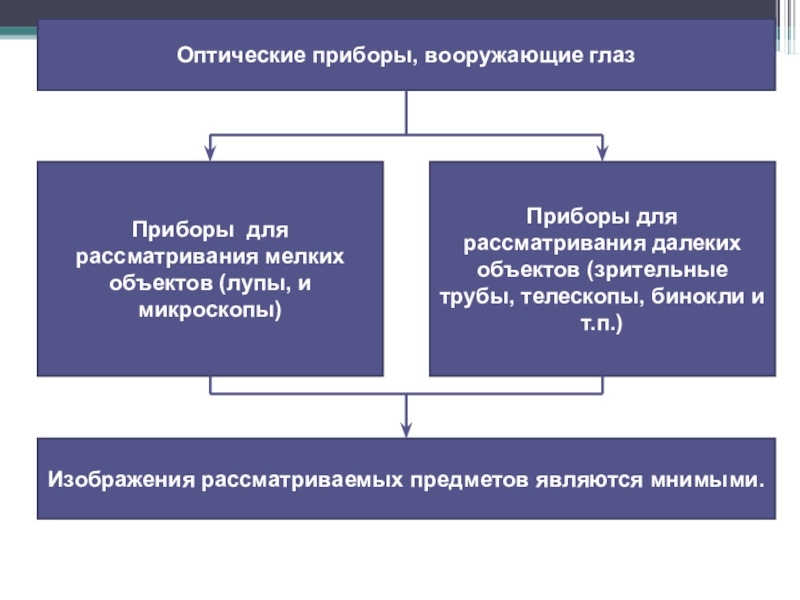

- 31. Слайд 31
- 32. ЛупаЛупа – собирающая линза или система линз

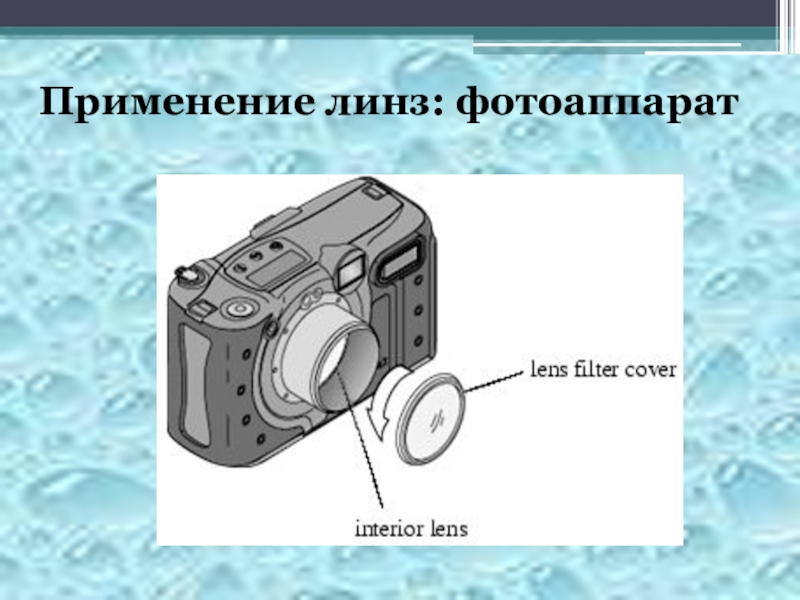

- 33. Применение линз: фотоаппарат
- 34. Киноаппарат
- 35. МикроскопМикроскоп представляет собой комбинацию двух линз или
- 36. Микроскоп
- 37. БинокльБинокль представляет собой две зрительные трубы, соединенные
- 38. ТелескопыТелескоп - оптическое устройство представляет собой мощную
- 39. Реальным линзам свойственны некоторые дефекты. Один из
- 40. Задача 1:Фокусное расстояние объектива фотоаппарата 58 мм. Какова его оптическая сила?
- 41. Задача 2:На матовом стекле фотоаппарата получили изображение
- 42. Решение:Т.к. изображение предмета получилось в натуральную величину

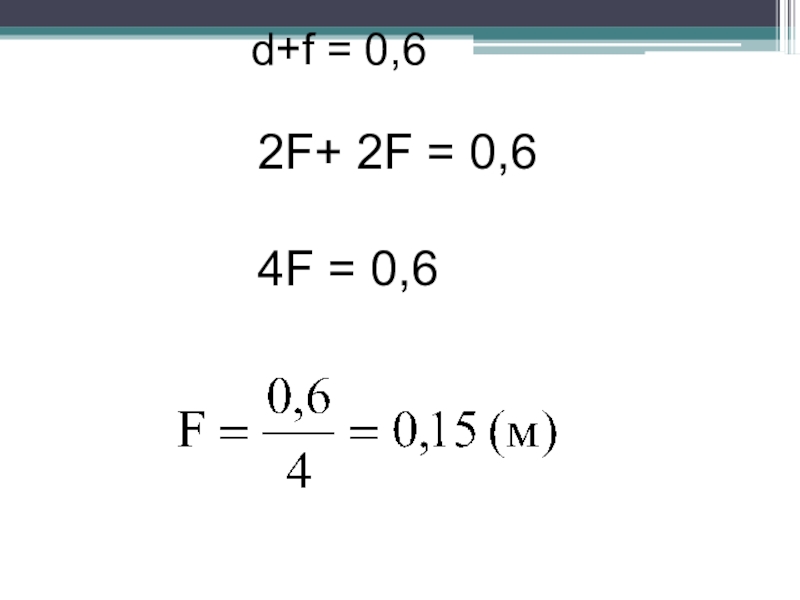

- 43. d+f = 0,62F+ 2F = 0,64F = 0,6
- 44. 2F F

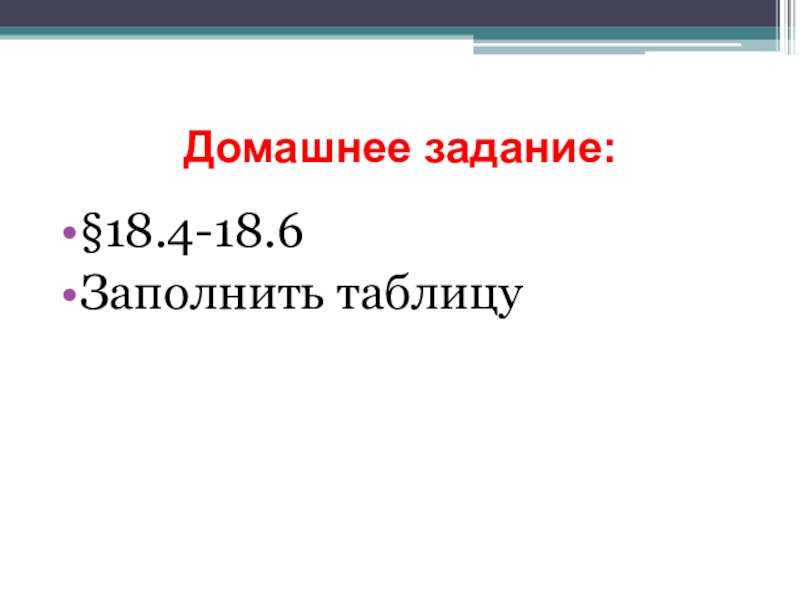

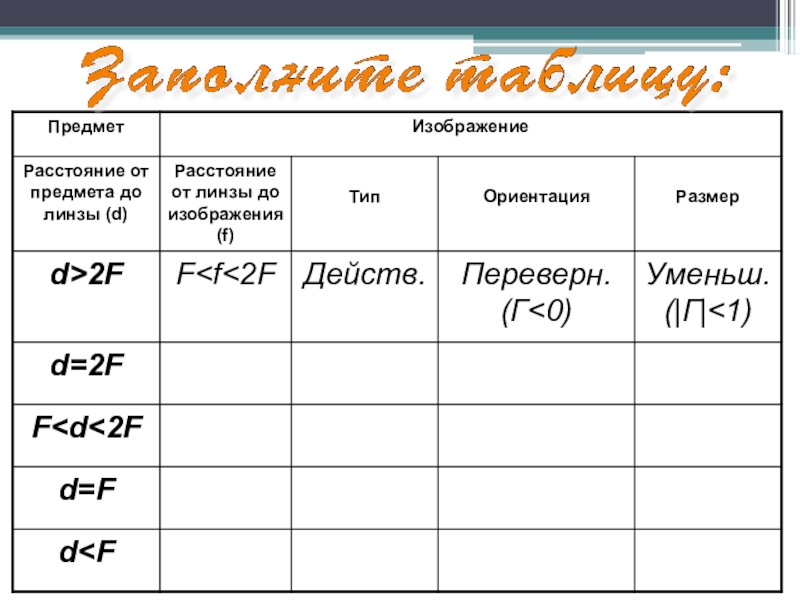

- 45. Домашнее задание:§18.4-18.6Заполнить таблицу
- 46. Слайд 46
Линза – это оптически прозрачное тело, ограниченное сферическими поверхностями
Слайд 8Главный фокус собирающей линзы (F) – точка на главной оптической оси,
в которой собираются лучи, падающие параллельно главной оптической оси, после преломления их в линзе.
Фокусное расстояние (ОF) – расстояние от главного фокуса до центра линзы (О). У собирающей линзы фокус действительный, потому – положительный.
СИ: [F]=м (метр)

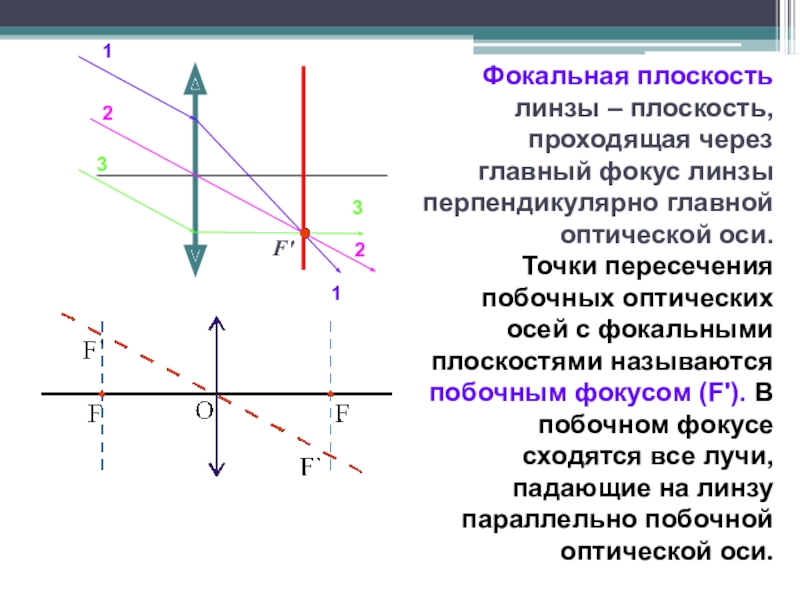

Слайд 9Фокальная плоскость линзы – плоскость, проходящая через главный фокус линзы перпендикулярно
главной оптической оси.
Точки пересечения побочных оптических осей с фокальными плоскостями называются побочным фокусом (F'). В побочном фокусе сходятся все лучи, падающие на линзу параллельно побочной оптической оси.

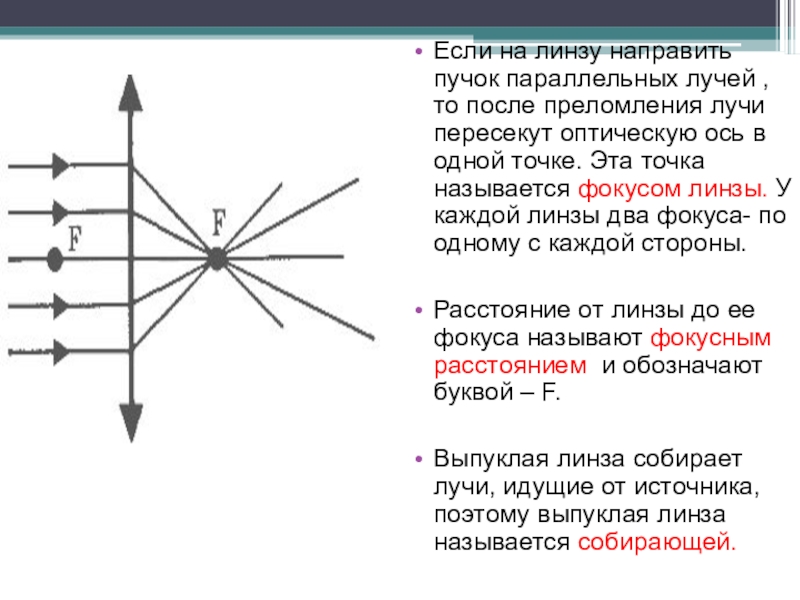

Слайд 10
Если на линзу направить пучок параллельных лучей , то после преломления
лучи пересекут оптическую ось в одной точке. Эта точка называется фокусом линзы. У каждой линзы два фокуса- по одному с каждой стороны.
Расстояние от линзы до ее фокуса называют фокусным расстоянием и обозначают буквой – F.
Выпуклая линза собирает лучи, идущие от источника, поэтому выпуклая линза называется собирающей.
Расстояние от линзы до ее фокуса называют фокусным расстоянием и обозначают буквой – F.
Выпуклая линза собирает лучи, идущие от источника, поэтому выпуклая линза называется собирающей.

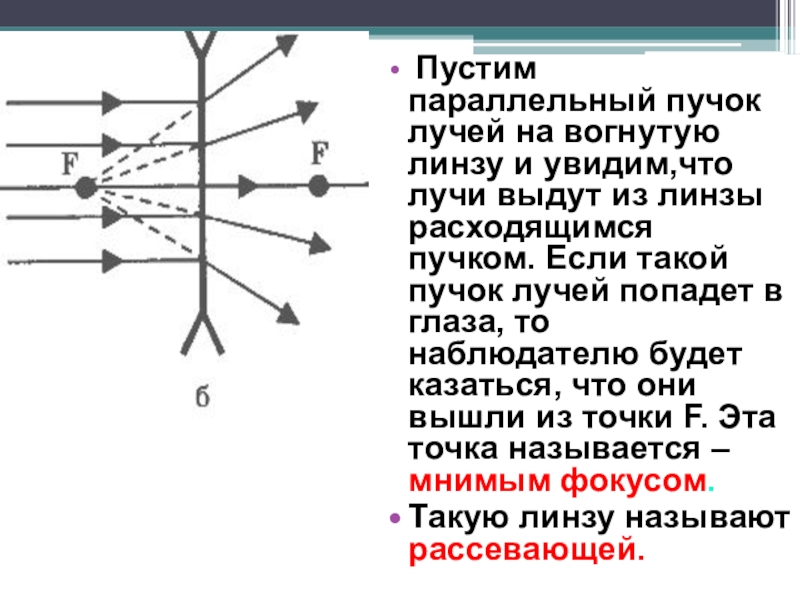

Слайд 11 Пустим параллельный пучок лучей на вогнутую линзу и увидим,что лучи
выдут из линзы расходящимся пучком. Если такой пучок лучей попадет в глаза, то наблюдателю будет казаться, что они вышли из точки F. Эта точка называется – мнимым фокусом.
Такую линзу называют рассевающей.
Такую линзу называют рассевающей.
Слайд 12Построение изображения в линзе:
Луч, падающий на линзу параллельно оптической оси, после
преломления идет через фокус линзы.
Луч, проходящий через оптический центр линзы не преломляется.
Луч, проходя через фокус линзы после преломления идет параллельно оптической оси.
Луч, проходящий через оптический центр линзы не преломляется.
Луч, проходя через фокус линзы после преломления идет параллельно оптической оси.
Слайд 13Если предмет находится в двойном фокусе, то
изображение получится действительное, равное, обратное.
Слайд 14Если предмет находится между фокусом и двойным фокусом, то изображение действительное,
обратное, увеличенное.

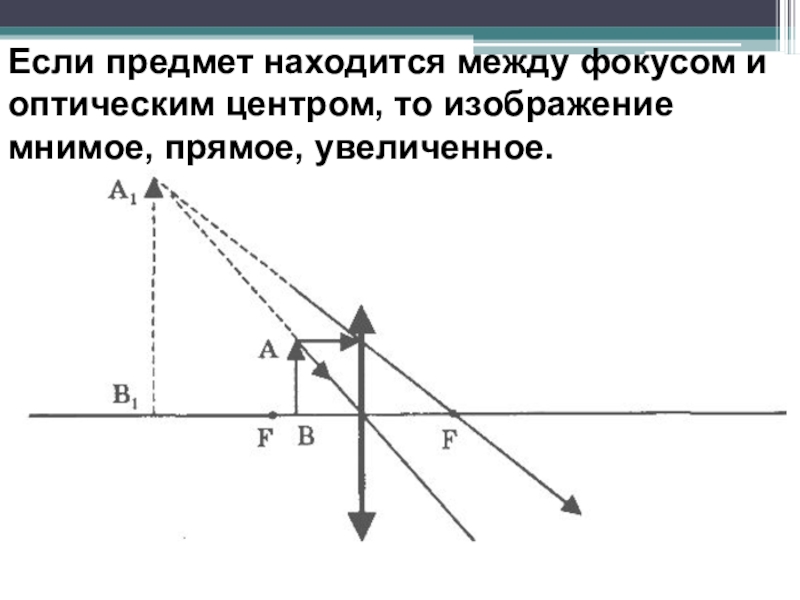

Слайд 16Если предмет находится между фокусом и оптическим центром, то изображение мнимое,
прямое, увеличенное.

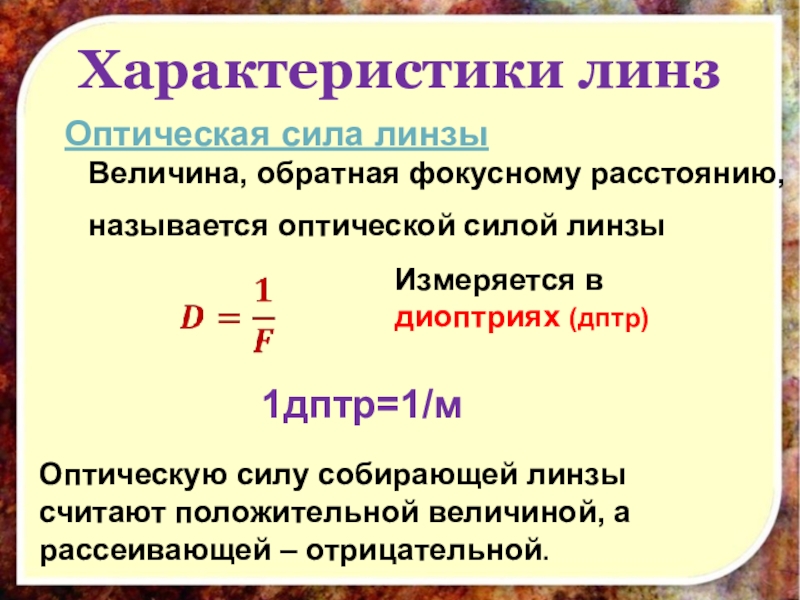

Слайд 20Характеристики линз
Оптическая сила линзы
Величина, обратная фокусному расстоянию, называется оптической
силой линзы
Измеряется в диоптриях (дптр)
1дптр=1/м
Оптическую силу собирающей линзы считают положительной величиной, а рассеивающей – отрицательной.
Слайд 21Увеличение линзы – отношение высоты изображения к высоте предмета.
При прямом изображении
предмета в линзе увеличение положительно (Г>0), а при перевернутом – отрицательно (Г<0).
При увеличенном изображении предмета в линзе модуль увеличения больше единицы (|Г|>1), а при уменьшенном – меньше единицы (|Г|<1)
Г=H/h
При увеличенном изображении предмета в линзе модуль увеличения больше единицы (|Г|>1), а при уменьшенном – меньше единицы (|Г|<1)
Г=H/h
Слайд 22Предмет находится за двойным фокусом линзы (d>2F)
h
A
B
A'
B'
Изображение:
действительное
(f>0),
уменьшенное,
перевернутое
HГ<0, |Г|<1
уменьшенное,
перевернутое
H
H
Слайд 23Предмет находится между двойным фокусом и фокусом линзы (2F>d>F)
h
A
B
A'
B'
Изображение:
действительное (f>0),
увеличенное,
перевернутое
H>h
Г<0, |Г|>1
H

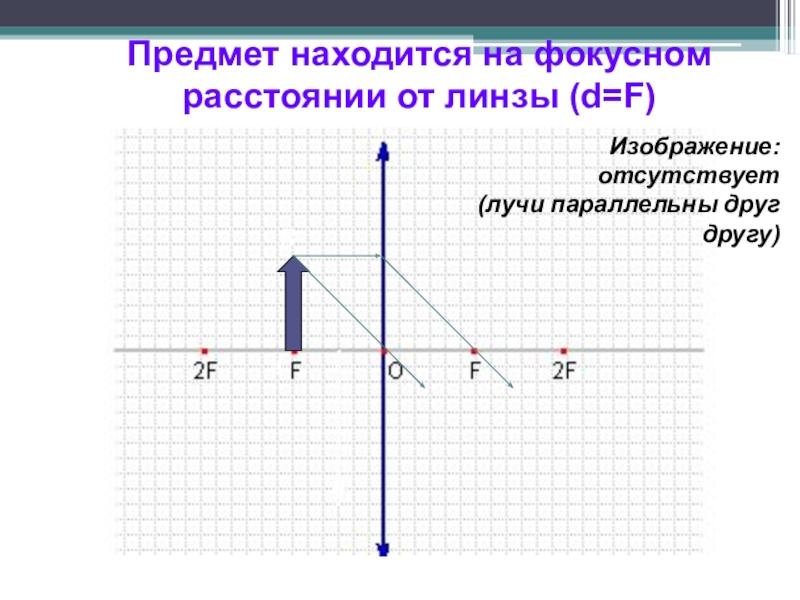

Слайд 24Предмет находится на фокусном расстоянии от линзы (d=F)
A
B
Изображение:
отсутствует
(лучи
параллельны друг другу)

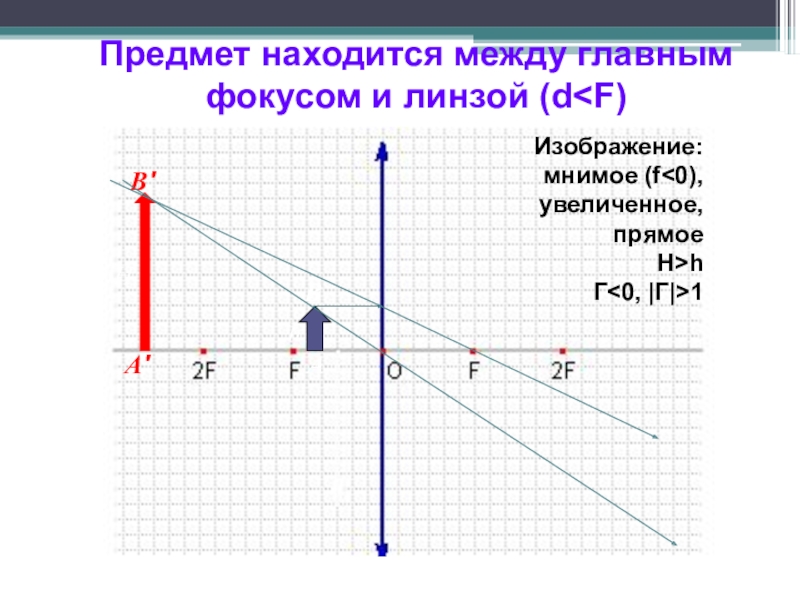

Слайд 25Предмет находится между главным фокусом и линзой (d
Изображение:
мнимое (f<0),
увеличенное,
прямое
H>h
Г<0, |Г|>1
H
Слайд 32Лупа
Лупа – собирающая линза или система линз с малым фокусным расстоянием.
угол зрения, под которым виден предмет невооруженным глазом.
d0=25см – расстояние наилучшего зрения.
h – линейный размер предмета.
d0=25см – расстояние наилучшего зрения.
h – линейный размер предмета.

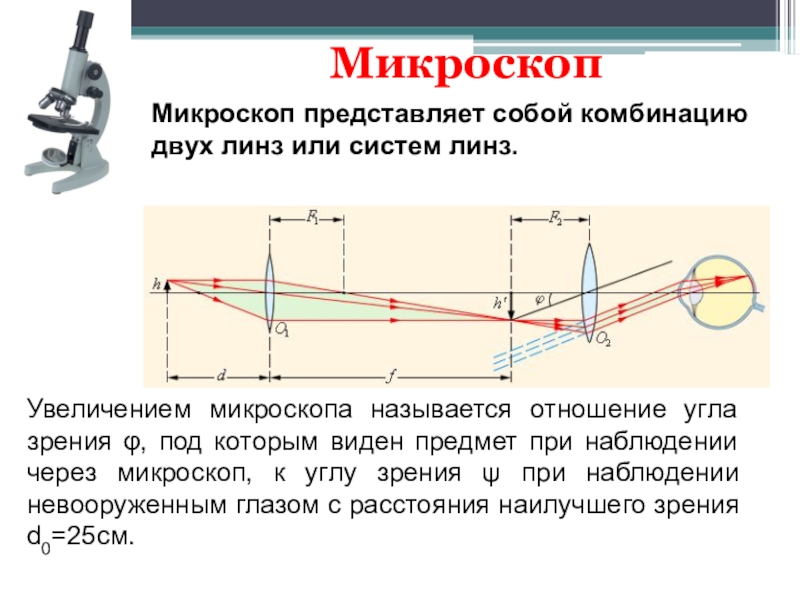

Слайд 35Микроскоп
Микроскоп представляет собой комбинацию двух линз или систем линз.
Увеличением микроскопа называется
отношение угла зрения φ, под которым виден предмет при наблюдении через микроскоп, к углу зрения ψ при наблюдении невооруженным глазом с расстояния наилучшего зрения d0=25см.
Слайд 37Бинокль
Бинокль представляет собой две зрительные трубы, соединенные вместе для наблюдения предмета
двумя глазами.
Призменный бинокль.
Для уменьшения размеров применяемых в бинокле труб Кеплера и переворачивания изображения используются прямоугольные призмы полного отражения.

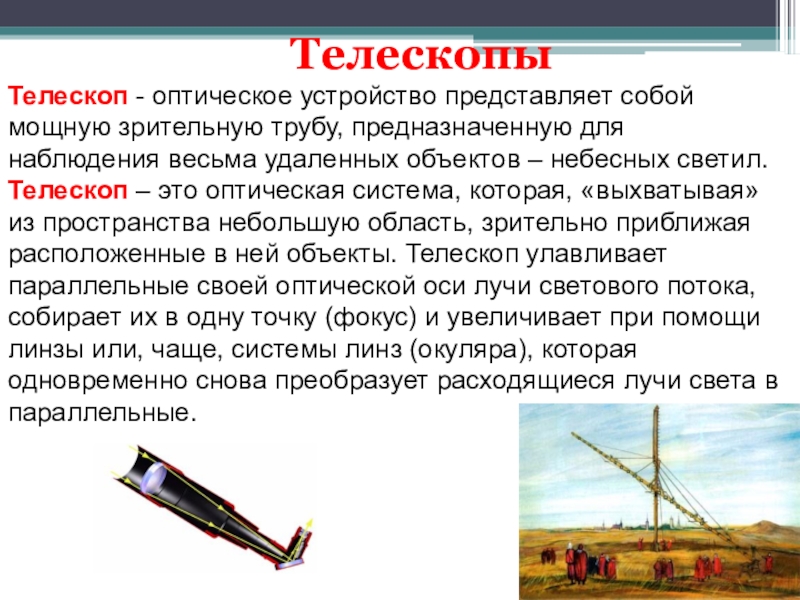

Слайд 38Телескопы
Телескоп - оптическое устройство представляет собой мощную зрительную трубу, предназначенную для
наблюдения весьма удаленных объектов – небесных светил.
Телескоп – это оптическая система, которая, «выхватывая» из пространства небольшую область, зрительно приближая расположенные в ней объекты. Телескоп улавливает параллельные своей оптической оси лучи светового потока, собирает их в одну точку (фокус) и увеличивает при помощи линзы или, чаще, системы линз (окуляра), которая одновременно снова преобразует расходящиеся лучи света в параллельные.
Телескоп – это оптическая система, которая, «выхватывая» из пространства небольшую область, зрительно приближая расположенные в ней объекты. Телескоп улавливает параллельные своей оптической оси лучи светового потока, собирает их в одну точку (фокус) и увеличивает при помощи линзы или, чаще, системы линз (окуляра), которая одновременно снова преобразует расходящиеся лучи света в параллельные.

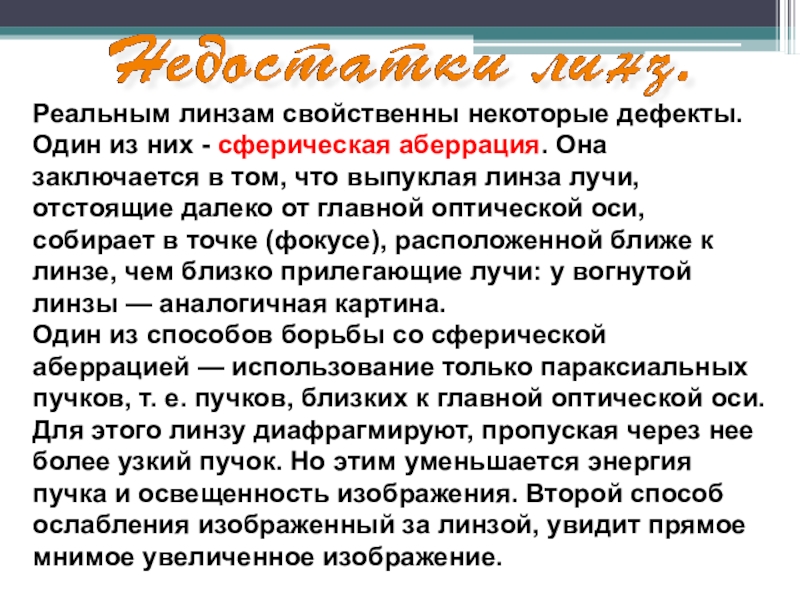

Слайд 39Реальным линзам свойственны некоторые дефекты.
Один из них - сферическая аберрация.
Она заключается в том, что выпуклая линза лучи, отстоящие далеко от главной оптической оси, собирает в точке (фокусе), расположенной ближе к линзе, чем близко прилегающие лучи: у вогнутой линзы — аналогичная картина.
Один из способов борьбы со сферической аберрацией — использование только параксиальных пучков, т. е. пучков, близких к главной оптической оси. Для этого линзу диафрагмируют, пропуская через нее более узкий пучок. Но этим уменьшается энергия пучка и освещенность изображения. Второй способ ослабления изображенный за линзой, увидит прямое мнимое увеличенное изображение.
Один из способов борьбы со сферической аберрацией — использование только параксиальных пучков, т. е. пучков, близких к главной оптической оси. Для этого линзу диафрагмируют, пропуская через нее более узкий пучок. Но этим уменьшается энергия пучка и освещенность изображения. Второй способ ослабления изображенный за линзой, увидит прямое мнимое увеличенное изображение.
Слайд 41Задача 2:
На матовом стекле фотоаппарата получили изображение цветка в натуральную величину.
Расстояние от цветка до изображения 60 см. Чему равно фокусное расстояние объектива?
Слайд 42Решение:
Т.к. изображение предмета получилось в натуральную величину (размер предмета h равен
размеру изображения H), то предмет находится в двойном фокусе
d=2F,
изображение предмета в двойном фокусе
f=2F
d=2F,
изображение предмета в двойном фокусе
f=2F
