Слайд 1
Физика 7 класс
Учитель: Кошкин Н.П.
Июльская школа
2009г.
коэффициент полезного
действия механизма
Слайд 2Цель урока
Выяснить какая работа называется полезной, какая полной (затраченной).
Выяснить почему Ап
такое КПД.
Как обозначается и в каких единицах измеряется.
Как обозначается и в каких единицах измеряется.

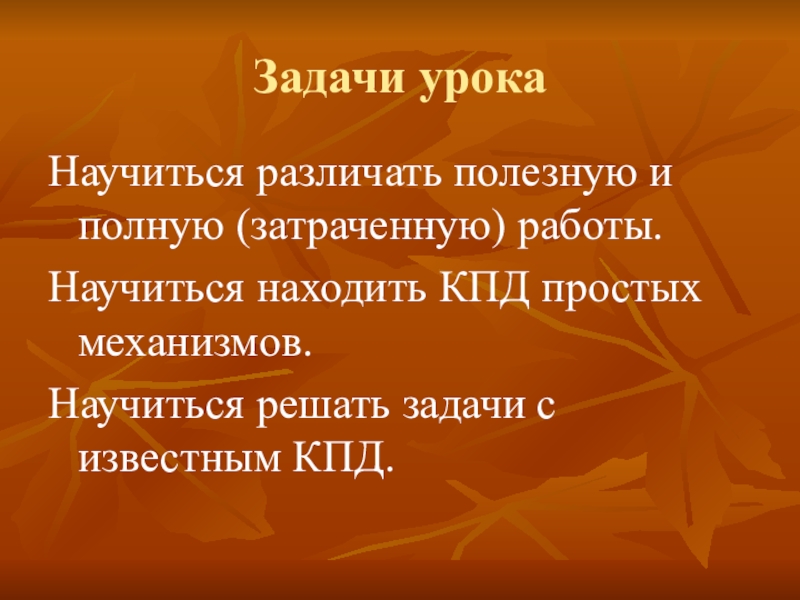

Слайд 3Задачи урока
Научиться различать полезную и полную (затраченную) работы.
Научиться находить КПД простых
механизмов.
Научиться решать задачи с известным КПД.
Научиться решать задачи с известным КПД.

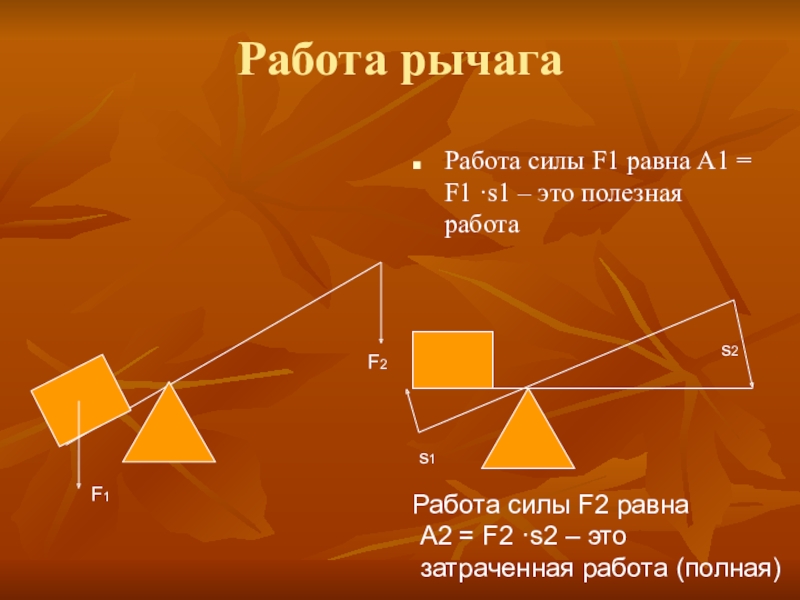

Слайд 4Работа рычага
Работа силы F1 равна А1 = F1 ·s1 – это
полезная работа
F1
F2
s1
s2
Работа силы F2 равна
А2 = F2 ·s2 – это
затраченная работа (полная)
Слайд 5Коэффициент полезного действия механизма
Ап < Аз
Ап /Аз < 1 – это
и есть
Коэффициент полезного действия (КПД)
КПД = Ап / Аз
η – буква читается «эта»
Коэффициент полезного действия (КПД)
КПД = Ап / Аз
η – буква читается «эта»
η = Апол / Азатр · 100%
Слайд 6задача
На коротком плече подвешен груз массой 100кг. Для его подъема к
длинному плечу приложили силу 250Н. Груз подняли на высоту 0,08м, при этом точка приложения движущей силы опустилась на высоту 0,4м. Найти КПД рычага
Дано:
m = 100кг
g = 9,8Н/кг
F = 250Н
h1 = 0,08м
h2 = 0,4м
η - ?

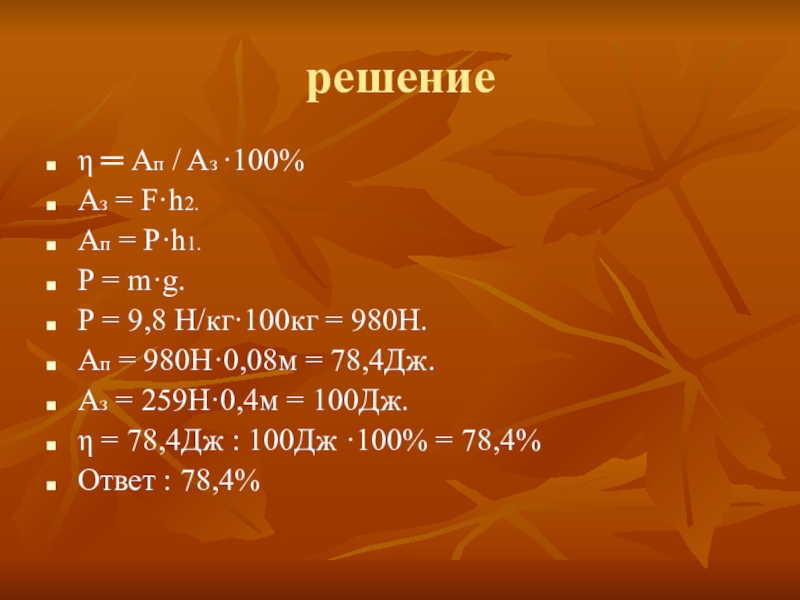

Слайд 7решение
η ═ Aп / Aз ·100%
Аз = F·h2.
Ап = Р·h1.
Р =
m·g.
Р = 9,8 Н/кг·100кг = 980Н.
Ап = 980Н·0,08м = 78,4Дж.
Аз = 259Н·0,4м = 100Дж.
η = 78,4Дж : 100Дж ·100% = 78,4%
Ответ : 78,4%
Р = 9,8 Н/кг·100кг = 980Н.
Ап = 980Н·0,08м = 78,4Дж.
Аз = 259Н·0,4м = 100Дж.
η = 78,4Дж : 100Дж ·100% = 78,4%
Ответ : 78,4%
Слайд 8Выполнение «Золотого правила»
«Золотое правило» механики выполняется, т.к. часть полезной работы
расходуется на преодоление трения в оси рычага и сопротивление воздуха.
КПД любого механизма всегда меньше 100%.
Человек всегда стремится увеличить КПД механизмов, уменьшая трение, сопротивление и их вес.
КПД любого механизма всегда меньше 100%.
Человек всегда стремится увеличить КПД механизмов, уменьшая трение, сопротивление и их вес.
Слайд 9Решите задачи:
1. на неподвижном блоке равномерно поднимают груз весом 250Н, прилагая
усилие 270Н. Определите КПД блока.
При помощи системы блоков груз массой 240кг поднимают на высоту 50см. Конец веревки, к которому приложена сила 500Н, перемещается при этом на 3м. Чему равен КПД системы?
Груз массой 20кг под действием силы 40Н равномерно перемещается по наклонной плоскости. Определите КПД наклонной плоскости, если длина ее 2м, а высота - 10см.
С помощью подвижного блока, имеющего КПД 50%, груз массой 40кг был поднят на высоту 8м. Определите силу, приложенную при этом к концу троса.
При помощи системы блоков груз массой 240кг поднимают на высоту 50см. Конец веревки, к которому приложена сила 500Н, перемещается при этом на 3м. Чему равен КПД системы?
Груз массой 20кг под действием силы 40Н равномерно перемещается по наклонной плоскости. Определите КПД наклонной плоскости, если длина ее 2м, а высота - 10см.
С помощью подвижного блока, имеющего КПД 50%, груз массой 40кг был поднят на высоту 8м. Определите силу, приложенную при этом к концу троса.

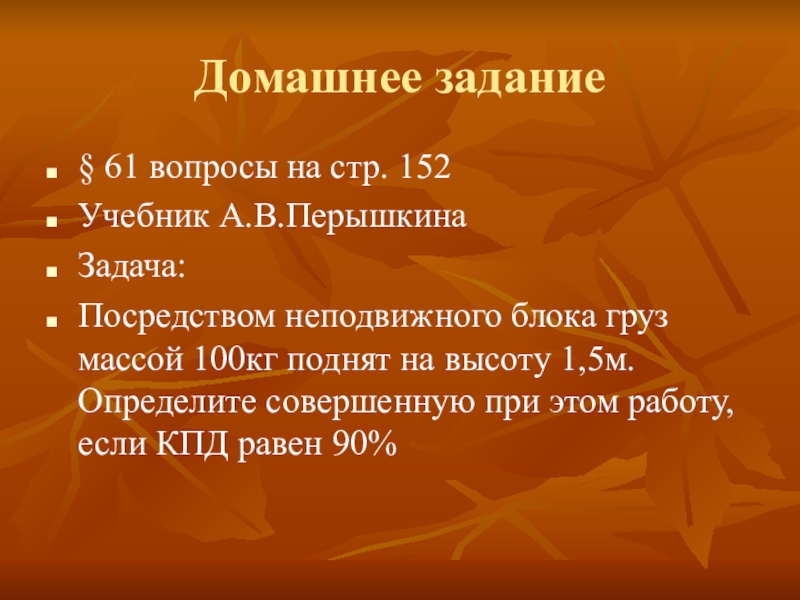

Слайд 10Домашнее задание
§ 61 вопросы на стр. 152
Учебник А.В.Перышкина
Задача:
Посредством неподвижного блока груз
массой 100кг поднят на высоту 1,5м. Определите совершенную при этом работу, если КПД равен 90%
