Презентация, доклад по физике к лабораторной работе Измерение напряжения на различных участках электрической цепи (по учебнику А.В.Перышкина 8 класс)

Тренировочные задания и вопросы:Электрическое напряжение – это …Условия, необходимые для возникновения электрического напряжения – …Единицы измерения электрического напряжения - …Вольтметр это - …Вольтметр включают в цепь …Обозначения вольтметра, источника питания, ключа, лампочки в электрической схеме.

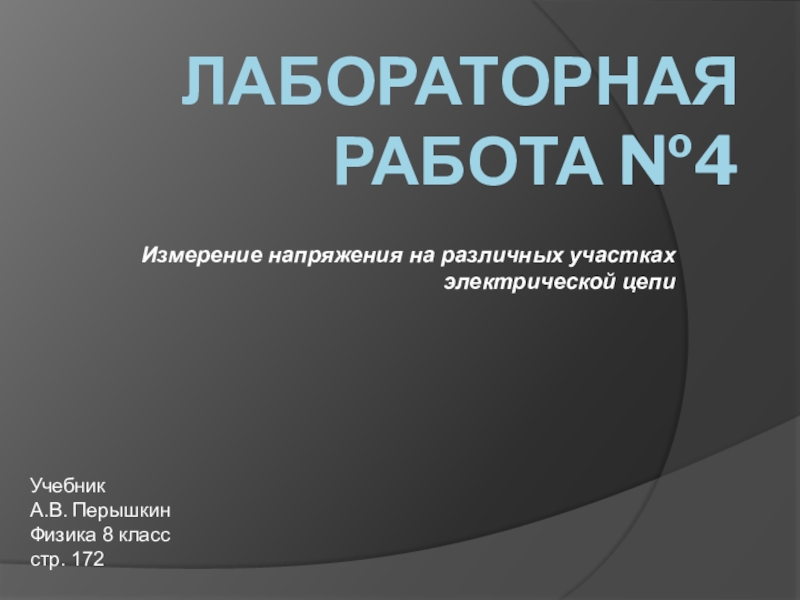

Слайд 1Лабораторная работа №4
Измерение напряжения на различных участках электрической цепи
Учебник
А.В. Перышкин


Физика 8 класс
стр. 172
Лабораторная работа №4 Измерение напряжения на различных участках электрической цепиУчебникА.В. Перышкин Физика 8 классстр. 172

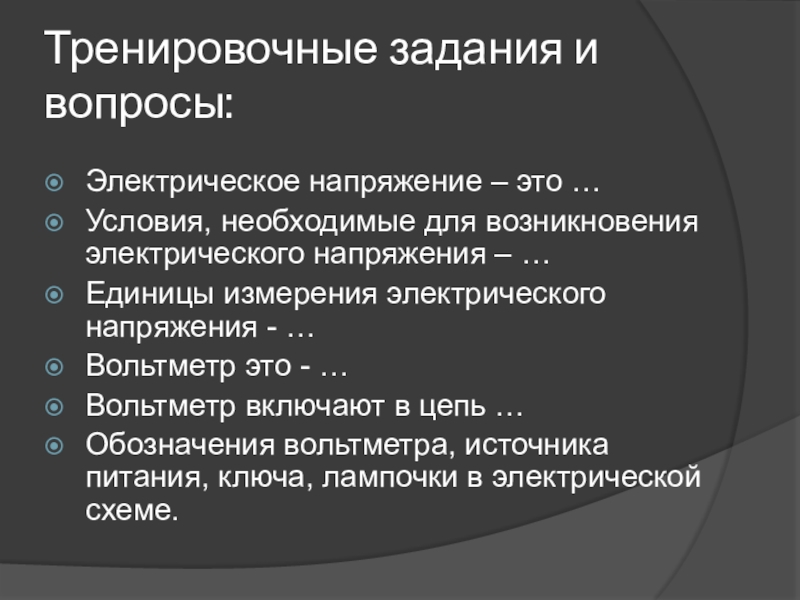

Слайд 2Тренировочные задания и вопросы:
Электрическое напряжение – это …
Условия, необходимые для возникновения

электрического напряжения – …
Единицы измерения электрического напряжения - …
Вольтметр это - …
Вольтметр включают в цепь …
Обозначения вольтметра, источника питания, ключа, лампочки в электрической схеме.
Тренировочные задания и вопросы:Электрическое напряжение – это …Условия, необходимые для возникновения электрического напряжения – …Единицы измерения электрического

Слайд 3Лабораторная работа №4 Измерение напряжения на различных участках электрической цепи
Цель работы:


измерить напряжение на участке цепи, состоящем из двух последовательно соединенных спиралей, и сравнить его с напряжением на концах каждой спирали.
Лабораторная работа №4 Измерение напряжения на различных участках электрической цепи Цель работы: 	измерить напряжение на участке цепи,

Слайд 4Лабораторная работа №4 Измерение напряжения на различных участках электрической цепи
Приборы и

материалы:
источник питания (батарейка 9v), спирали-резисторы – 2 шт., низковольтная лампа на подставке, вольтметр, ключ, соединительные провода.
Лабораторная работа №4 Измерение напряжения на различных участках электрической цепи Приборы и материалы: 	источник питания (батарейка 9v),

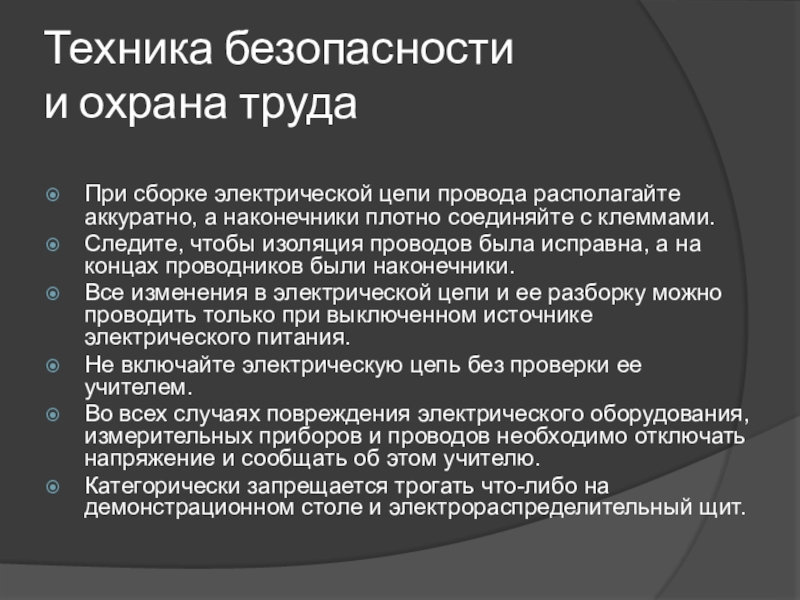

Слайд 5Техника безопасности и охрана труда
При сборке электрической цепи провода располагайте аккуратно,

а наконечники плотно соединяйте с клеммами.
Следите, чтобы изоляция проводов была исправна, а на концах проводников были наконечники.
Все изменения в электрической цепи и ее разборку можно проводить только при выключенном источнике электрического питания.
Не включайте электрическую цепь без проверки ее учителем.
Во всех случаях повреждения электрического оборудования, измерительных приборов и проводов необходимо отключать напряжение и сообщать об этом учителю.
Категорически запрещается трогать что-либо на демонстрационном столе и электрораспределительный щит.

Техника безопасности  и охрана трудаПри сборке электрической цепи провода располагайте аккуратно, а наконечники плотно соединяйте с

Слайд 6Лабораторная работа №4 Измерение напряжения на различных участках электрической цепи

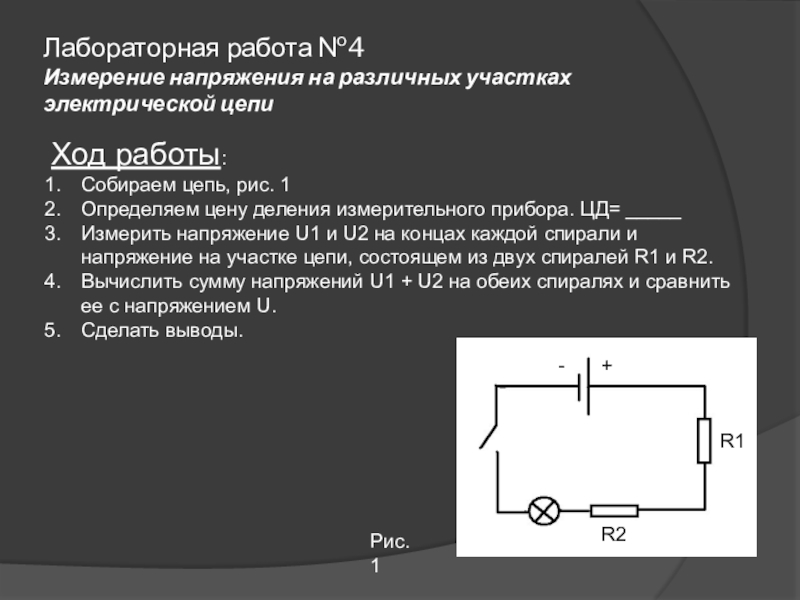

Ход

работы:
Собираем цепь, рис. 1
Определяем цену деления измерительного прибора. ЦД= _____
Измерить напряжение U1 и U2 на концах каждой спирали и напряжение на участке цепи, состоящем из двух спиралей R1 и R2.
Вычислить сумму напряжений U1 + U2 на обеих спиралях и сравнить ее с напряжением U.
Сделать выводы.

Рис. 1

R1

R2

+

-

Лабораторная работа №4  Измерение напряжения на различных участках электрической цепи Ход работы:Собираем цепь, рис. 1Определяем цену

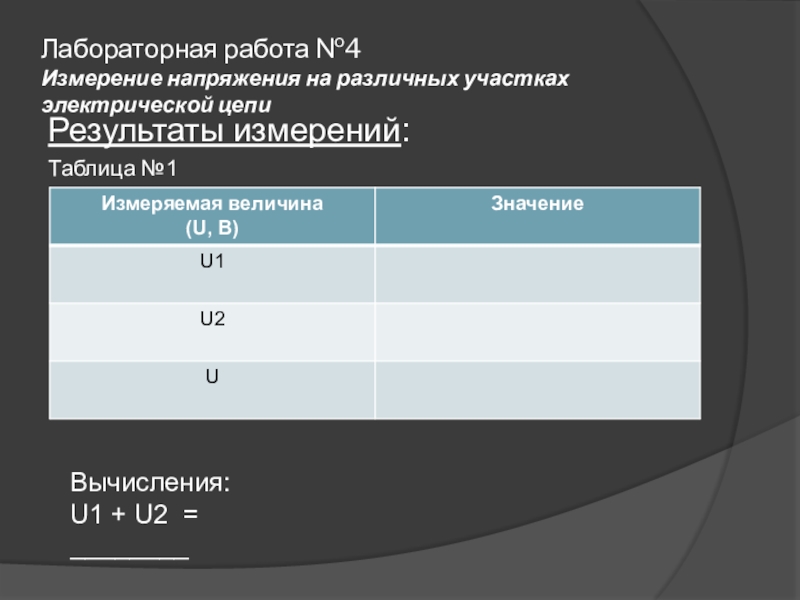

Слайд 7Лабораторная работа №4 Измерение напряжения на различных участках электрической цепи
Результаты измерений:
Таблица

№1

Вычисления:
U1 + U2 = ________

Лабораторная работа №4 Измерение напряжения на различных участках электрической цепи Результаты измерений:Таблица №1Вычисления:U1 + U2 = ________

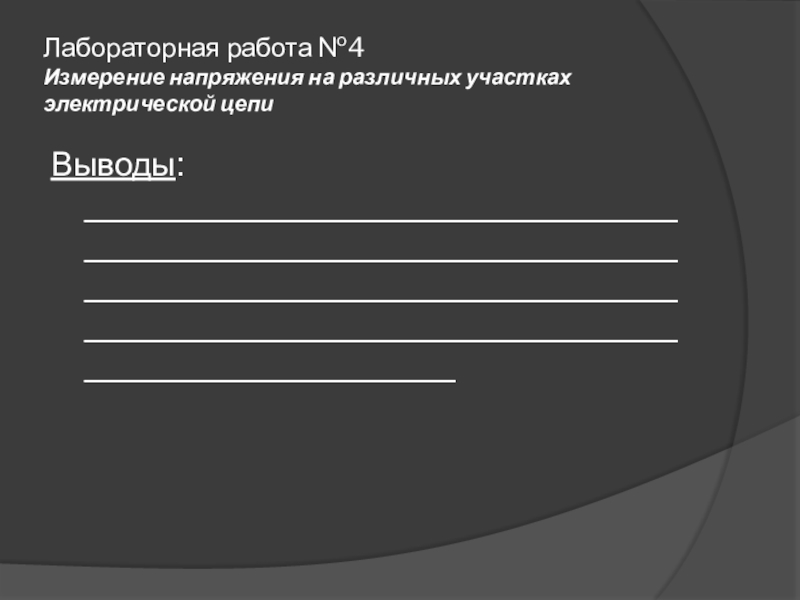

Слайд 8Лабораторная работа №4 Измерение напряжения на различных участках электрической цепи
Выводы: ____________________________________________________________________________________________________________________________________________________

Лабораторная работа №4 Измерение напряжения на различных участках электрической цепи Выводы: ____________________________________________________________________________________________________________________________________________________
