Презентация, доклад по физике для подготовки к ЕГЭ Тема: Электромагнитные колебания и волны

Содержание

Цели занятия:Образовательные: повторение и обобщение знаний о электромагнитных колебаниях и волнах, применение полученных знаний при решении задач.Развивающие: развивать логическое мышление, видеть связь  физических явлений, уметь применять законы физики при решении сложных задач, уметь анализировать полученные результаты.Воспитательные:

Слайд 1 «ЭЛЕКТРОМАГНИТНЫЕ КОЛЕБАНИЯ И ВОЛНЫ» Подготовка к ЕГЭ

«ЭЛЕКТРОМАГНИТНЫЕ КОЛЕБАНИЯ И ВОЛНЫ» Подготовка к ЕГЭ

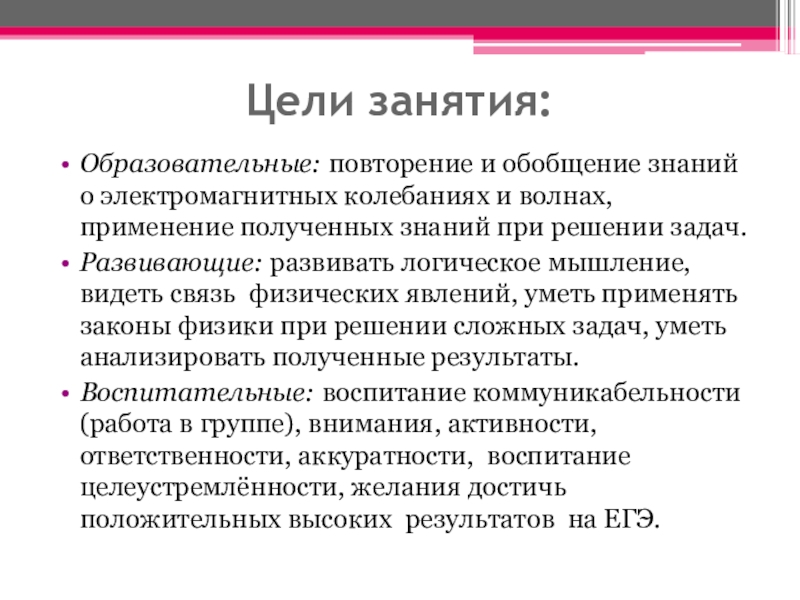

Слайд 2Цели занятия:
Образовательные: повторение и обобщение знаний о электромагнитных колебаниях и волнах,

применение полученных знаний при решении задач.
Развивающие: развивать логическое мышление, видеть связь  физических явлений, уметь применять законы физики при решении сложных задач, уметь анализировать полученные результаты.
Воспитательные: воспитание коммуникабельности (работа в группе), внимания, активности, ответственности, аккуратности, воспитание целеустремлённости, желания достичь положительных высоких результатов на ЕГЭ.
Цели занятия:Образовательные: повторение и обобщение знаний о электромагнитных колебаниях и волнах, применение полученных знаний при решении задач.Развивающие:

Слайд 3Элементы содержания, проверяемые заданиями КИМ на ЕГЭ :

Свободные электромагнитные колебания. Колебательный

контур
Вынужденные электромагнитные колебания
Переменный ток. Производство, передача и потребление электрической энергии
Электромагнитное поле
Свойства электромагнитных волн
Различные виды электромагнитных излучений и их применение
Принципы радиосвязи и телевидения
Элементы содержания, проверяемые заданиями КИМ на ЕГЭ : Свободные электромагнитные колебания. Колебательный контур Вынужденные электромагнитные колебания Переменный

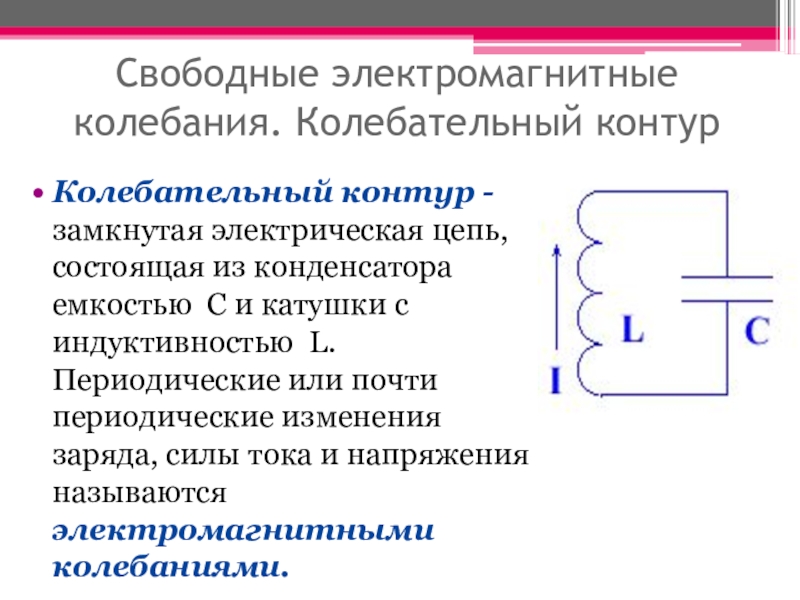

Слайд 4Свободные электромагнитные колебания. Колебательный контур
Колебательный контур - замкнутая электрическая цепь, состоящая

из конденсатора емкостью С и катушки с индуктивностью L. Периодические или почти периодические изменения заряда, силы тока и напряжения называются электромагнитными колебаниями.

Свободные электромагнитные колебания. Колебательный контурКолебательный контур - замкнутая электрическая цепь, состоящая из конденсатора емкостью С и катушки

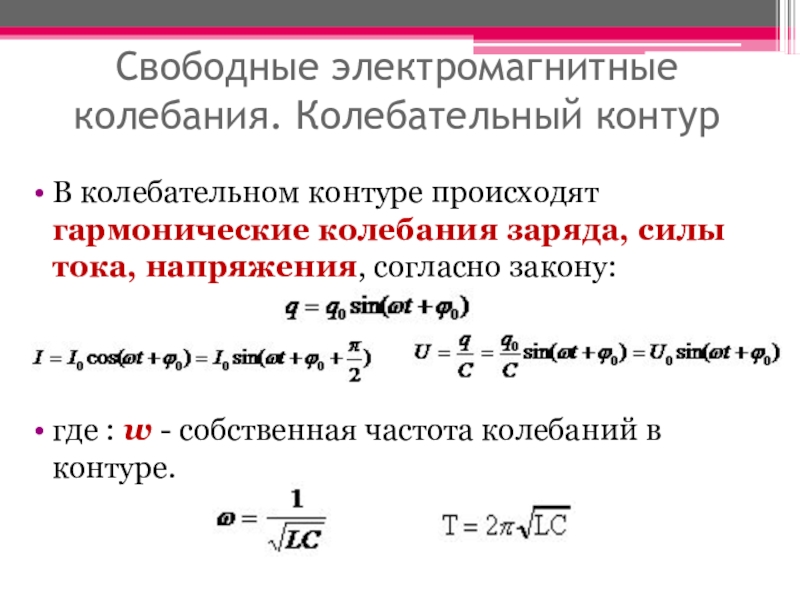

Слайд 5Свободные электромагнитные колебания. Колебательный контур
В колебательном контуре происходят гармонические колебания заряда,

силы тока, напряжения, согласно закону:



где : w - собственная частота колебаний в контуре.

Свободные электромагнитные колебания. Колебательный контурВ колебательном контуре происходят гармонические колебания заряда, силы тока, напряжения, согласно закону:где :

Слайд 6Преобразование энергии в колебательном контуре


Преобразование энергии в колебательном контуре

Слайд 7Затухающие колебания в контуре аналогичны затухающим колебаниям груза на пружине при

наличии вязкого трения
Затухающие колебания в контуре аналогичны затухающим колебаниям груза на пружине при наличии вязкого трения

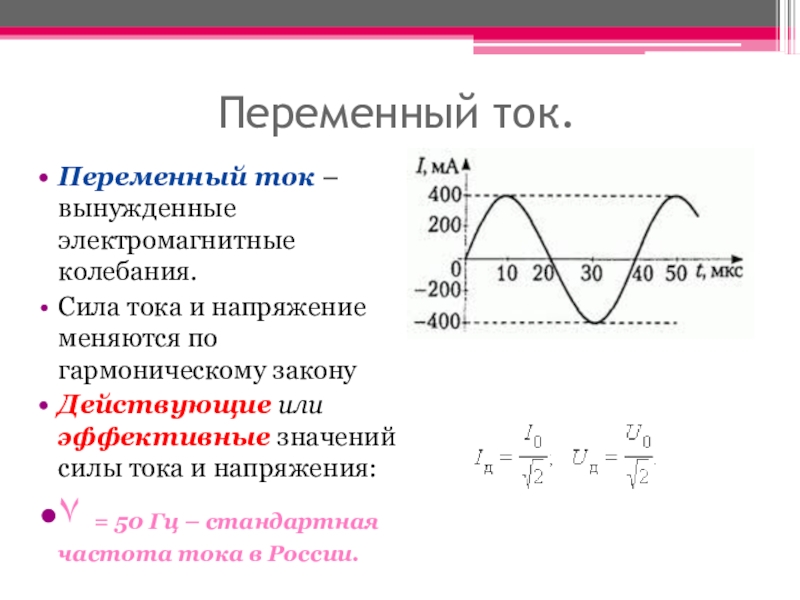

Слайд 8Переменный ток.
Переменный ток – вынужденные электромагнитные колебания.
Сила тока и

напряжение меняются по гармоническому закону
Действующие или эффективные значений силы тока и напряжения:
٧ = 50 Гц – стандартная частота тока в России.
Переменный ток. Переменный ток – вынужденные электромагнитные колебания. Сила тока и напряжение меняются по гармоническому законуДействующие или

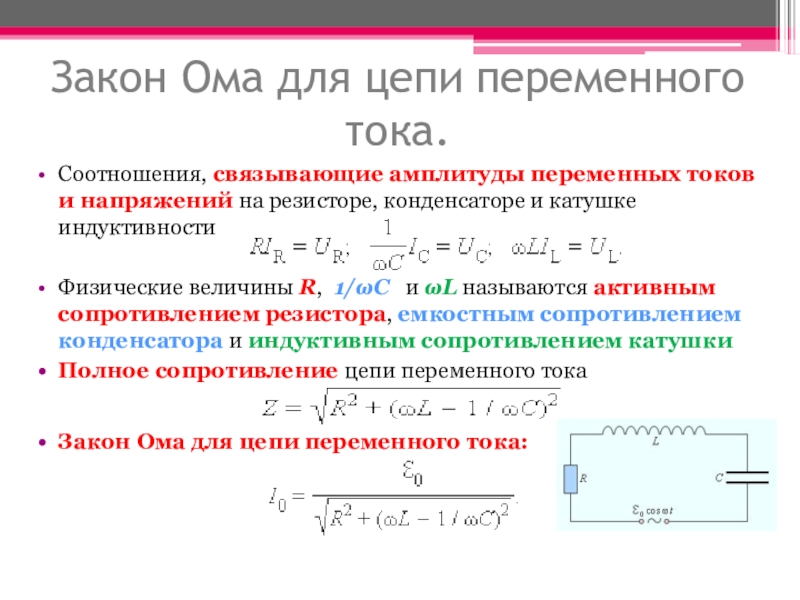

Слайд 9Закон Ома для цепи переменного тока.
Соотношения, связывающие амплитуды переменных токов

и напряжений на резисторе, конденсаторе и катушке индуктивности

Физические величины R, 1/ωС и ωL называются активным сопротивлением резистора, емкостным сопротивлением конденсатора и индуктивным сопротивлением катушки
Полное сопротивление цепи переменного тока

Закон Ома для цепи переменного тока:

Закон Ома для цепи переменного тока. Соотношения, связывающие амплитуды переменных токов и напряжений на резисторе, конденсаторе и

Слайд 10Производство, передача и потребление электрической энергии
Электрическую энергию можно передавать на огромные

расстояния с малыми потерями при высоком напряжении

Принцип действия трансформаторов, применяемых для повышения или понижения напряжения переменного тока, основан на явлении электромагнитной индукции

Коэффициент K = n1 / n2 есть коэффициент трансформации.
При K < 1 трансформатор называется повышающим,
при K >1 – понижающим

Коэффициент полезного действия линии передач не превышает 90 %.

Трансформаторы изменяют напряжение в нескольких точках линии.

Производство, передача и потребление электрической энергииЭлектрическую энергию можно передавать на огромные расстояния с малыми потерями при высоком

Слайд 11Электромагнитное поле
Всякое изменение магнитного поля порождает в окружающем пространстве вихревое электрическое

поле, силовые линии которого замкнуты.
Гипотеза Максвелла о существовании и обратного процесса: изменяющееся во времени электрическое поле порождает в окружающем пространстве магнитное поле.
Электромагнитное полеВсякое изменение магнитного поля порождает в окружающем пространстве вихревое электрическое поле, силовые линии которого замкнуты.Гипотеза Максвелла

Слайд 12Историческая справка
Максвелл был глубоко убежден в реальности электромагнитных волн, но не

дожил до их экспериментального обнаружения.

Лишь через 10 лет после его смерти электромагнитные волны экспериментально получены Герцем.

В 1895году А.С. Попов продемонстрировал практическое применение ЭМВ для радиосвязи.

Сейчас мы знаем, что все пространство вокруг нас буквально пронизано электромагнитными волнами разных частот.
Историческая справкаМаксвелл был глубоко убежден в реальности электромагнитных волн, но не дожил до их экспериментального обнаружения. Лишь

Слайд 131. Электромагнитные волны могут возбуждаться только ускоренно движущимися зарядами

Свойства электромагнитных волн

1. Электромагнитные волны могут возбуждаться только ускоренно движущимися зарядамиСвойства электромагнитных волн

Слайд 14Свойства электромагнитных волн
2. Электромагнитные волны поперечны – векторы и перпендикулярны друг

другу и лежат в плоскости, перпендикулярной направлению распространения волны
3. Электромагнитные волны распространяются в веществе с конечной скоростью
Скорость распространения электромагнитной волны зависит от характеристик среды.


Свойства электромагнитных волн2. Электромагнитные волны поперечны – векторы и перпендикулярны друг другу и лежат в плоскости, перпендикулярной

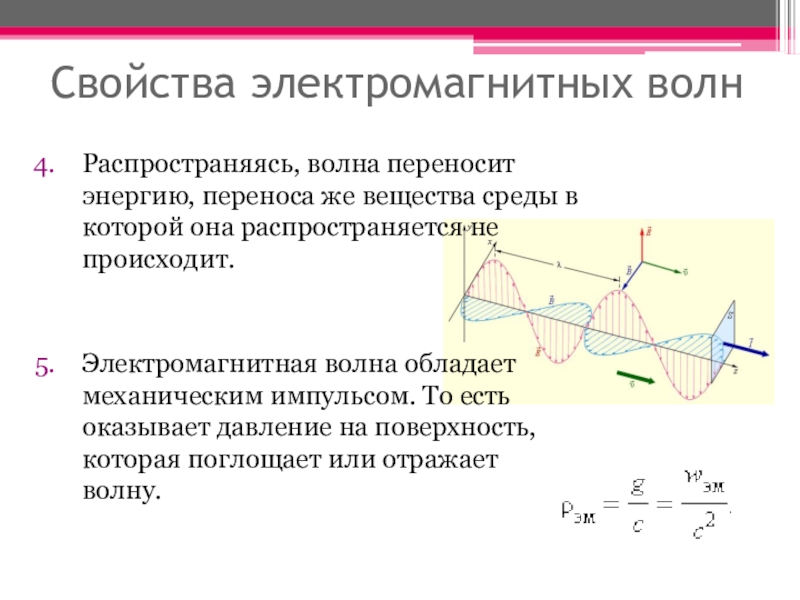

Слайд 15Свойства электромагнитных волн
Распространяясь, волна переносит энергию, переноса же вещества среды в

которой она распространяется не происходит.


Электромагнитная волна обладает механическим импульсом. То есть оказывает давление на поверхность, которая поглощает или отражает волну.
Свойства электромагнитных волнРаспространяясь, волна переносит энергию, переноса же вещества среды в которой она распространяется не происходит.Электромагнитная волна

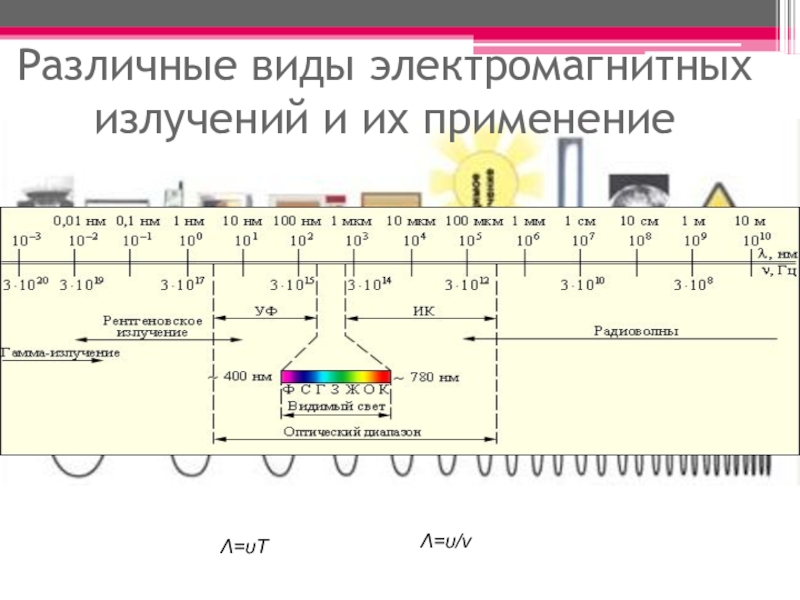

Слайд 16Различные виды электромагнитных излучений и их применение
Λ=υΤ
Λ=υ/ν

Различные виды электромагнитных излучений и их применениеΛ=υΤΛ=υ/ν

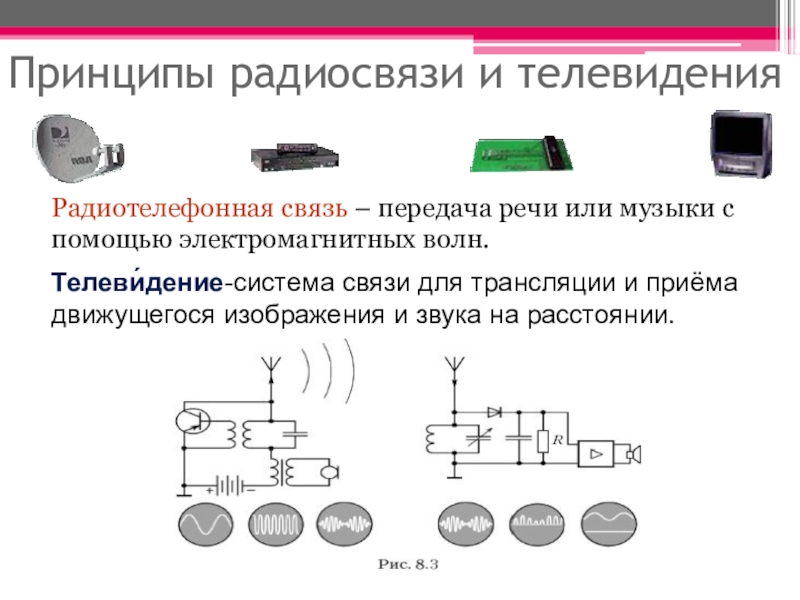

Слайд 17Принципы радиосвязи и телевидения
Радиотелефонная связь – передача речи или музыки с

помощью электромагнитных волн.

Телеви́дение-система связи для трансляции и приёма движущегося изображения и звука на расстоянии.

Принципы радиосвязи и телевиденияРадиотелефонная связь – передача речи или музыки с помощью электромагнитных волн.Телеви́дение-система связи для трансляции

Слайд 18Радиолокация
это обнаружение и точное определение местонахождения объектов с помощью радиоволн.

Радиолокационная

установка – радиолокатор, состоит из передающей и приёмной частей.
Передатчик излучает волны кратковременными импульсами. Длительность каждого импульса составляет миллионные доли секунды, а промежуток между импульсами примерно в 1000 раз больше. Определение расcтояния R производится путем изменения общего времени t прохождения радиоволн до цели и обратно.
Радиолокацияэто обнаружение и точное определение местонахождения объектов с помощью радиоволн. Радиолокационная установка – радиолокатор, состоит из передающей

Слайд 19Рассмотрим задачи:
ЕГЭ (Демо, КИМ)
ГИА-9 (Демо)

Рассмотрим задачи: ЕГЭ (Демо, КИМ)ГИА-9 (Демо)

Слайд 20(ГИА .) 12. На рисунке приведена шкала электромагнитных волн. Определите, к

какому виду излучения принадлежат электромагнитные волны с длиной волны 0,1 мм.

только радиоизлучению
только рентгеновскому излучению
ультрафиолетовому и рентгеновскому излучению
радиоизлучению и инфракрасному излучению

(ГИА .) 12. На рисунке приведена шкала электромагнитных волн. Определите, к какому виду излучения принадлежат электромагнитные

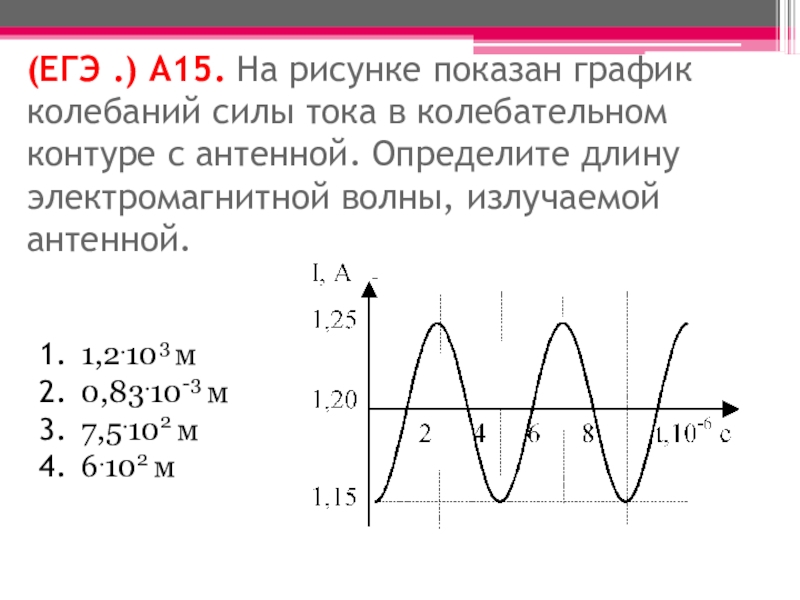

Слайд 21(ЕГЭ .) А15. На рисунке показан график колебаний силы тока в

колебательном контуре с антенной. Определите длину электромагнитной волны, излучаемой антенной.

1,2.103 м
0,83.10-3 м
7,5.102 м
6.102 м

(ЕГЭ .) А15. На рисунке показан график колебаний силы тока в колебательном контуре с антенной. Определите длину

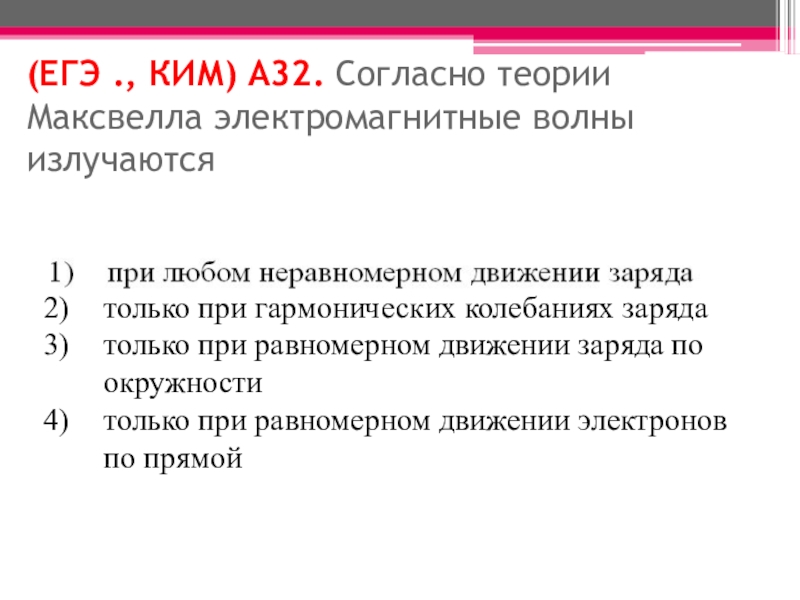

Слайд 22(ЕГЭ ., КИМ) А32. Согласно теории Максвелла электромагнитные волны излучаются


(ЕГЭ ., КИМ) А32. Согласно теории Максвелла электромагнитные волны излучаются

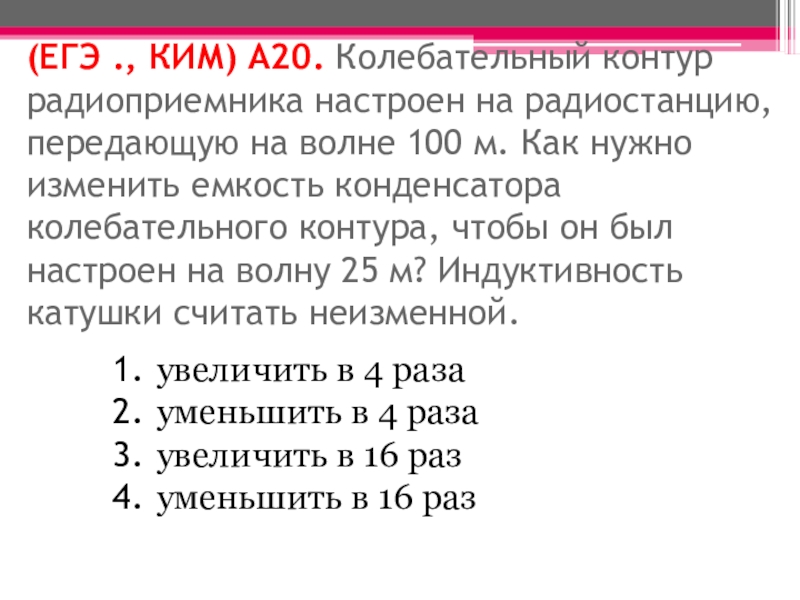

Слайд 23(ЕГЭ ., КИМ) А20. Колебательный контур радиоприемника настроен на радиостанцию, передающую

на волне 100 м. Как нужно изменить емкость конденсатора колебательного контура, чтобы он был настроен на волну 25 м? Индуктивность катушки считать неизменной.



увеличить в 4 раза
уменьшить в 4 раза
увеличить в 16 раз
уменьшить в 16 раз

(ЕГЭ ., КИМ) А20. Колебательный контур радиоприемника настроен на радиостанцию, передающую на волне 100 м. Как нужно

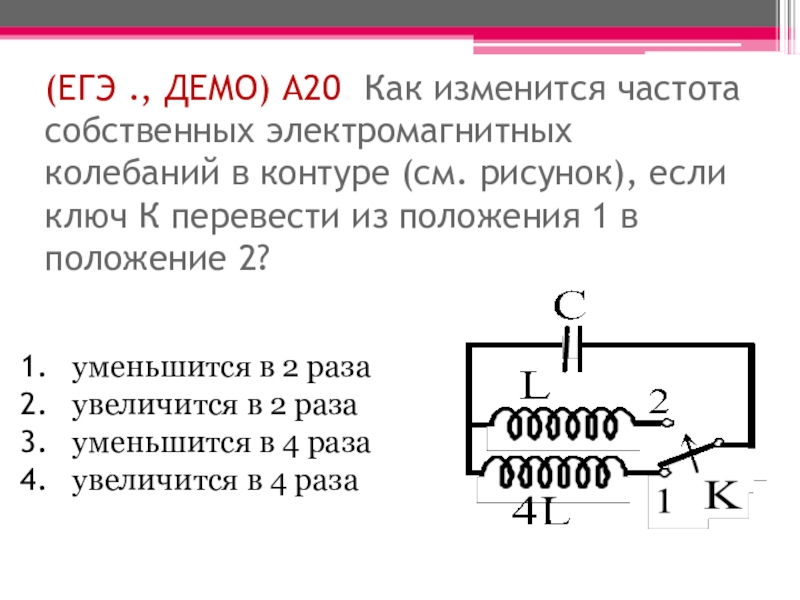

Слайд 24(ЕГЭ ., ДЕМО) А20. Как изменится частота собственных электромагнитных колебаний в

контуре (см. рисунок), если ключ К перевести из положения 1 в положение 2?




уменьшится в 2 раза
увеличится в 2 раза
уменьшится в 4 раза
увеличится в 4 раза

(ЕГЭ ., ДЕМО) А20. Как изменится частота собственных электромагнитных колебаний в контуре (см. рисунок), если ключ К

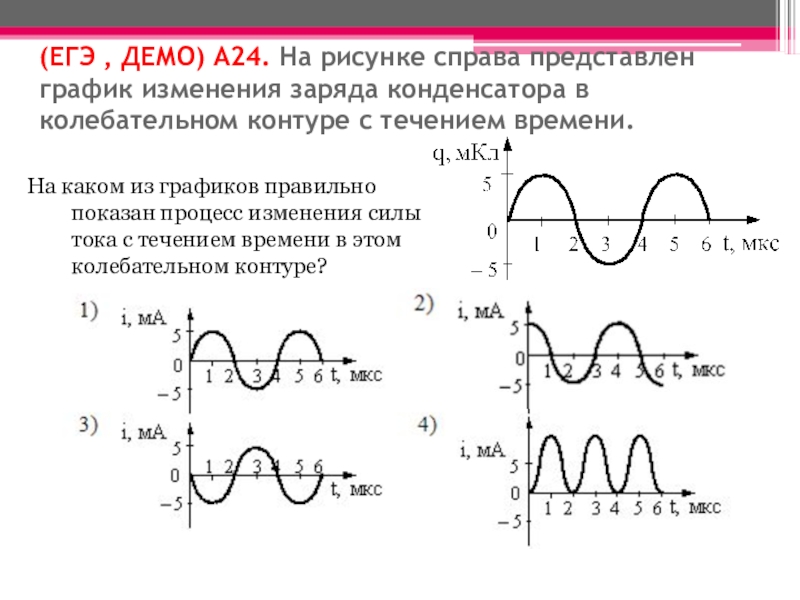

Слайд 25(ЕГЭ , ДЕМО) А24. На рисунке справа представлен график изменения заряда

конденсатора в колебательном контуре с течением времени.



На каком из графиков правильно показан процесс изменения силы тока с течением времени в этом колебательном контуре?




(ЕГЭ , ДЕМО) А24. На рисунке справа представлен график изменения заряда конденсатора в колебательном контуре с течением

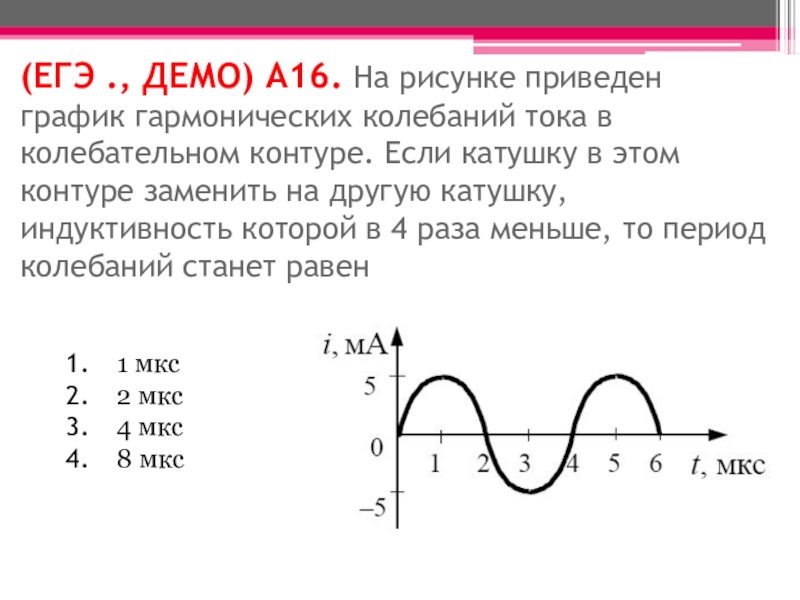

Слайд 26(ЕГЭ ., ДЕМО) А16. На рисунке приведен график гармонических колебаний тока

в колебательном контуре. Если катушку в этом контуре заменить на другую катушку, индуктивность которой в 4 раза меньше, то период колебаний станет равен





1 мкс
2 мкс
4 мкс
8 мкс

(ЕГЭ ., ДЕМО) А16. На рисунке приведен график гармонических колебаний тока в колебательном контуре. Если катушку в

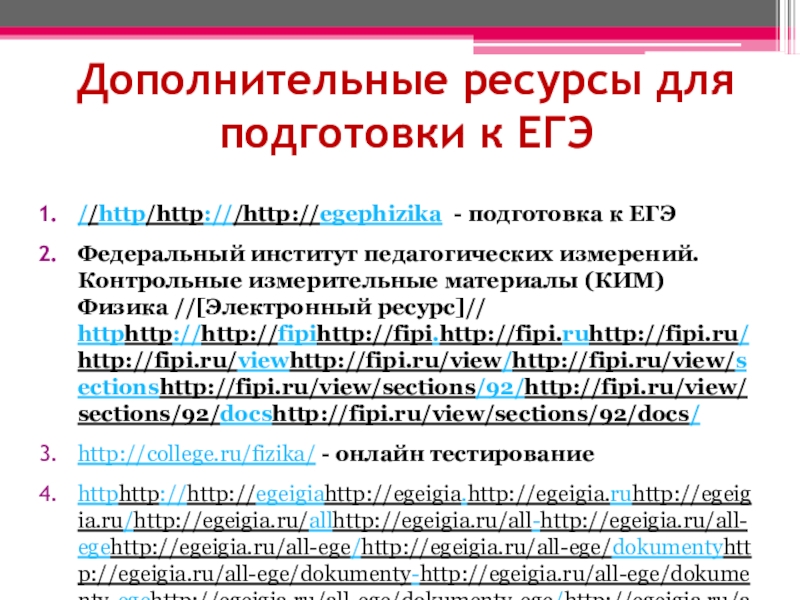

Слайд 27Дополнительные ресурсы для подготовки к ЕГЭ
//http/http:///http://egephizika - подготовка к ЕГЭ
Федеральный

институт педагогических измерений. Контрольные измерительные материалы (КИМ) Физика //[Электронный ресурс]// httphttp://http://fipihttp://fipi.http://fipi.ruhttp://fipi.ru/http://fipi.ru/viewhttp://fipi.ru/view/http://fipi.ru/view/sectionshttp://fipi.ru/view/sections/92/http://fipi.ru/view/sections/92/docshttp://fipi.ru/view/sections/92/docs/
http://college.ru/fizika/ - онлайн тестирование
httphttp://http://egeigiahttp://egeigia.http://egeigia.ruhttp://egeigia.ru/http://egeigia.ru/allhttp://egeigia.ru/all-http://egeigia.ru/all-egehttp://egeigia.ru/all-ege/http://egeigia.ru/all-ege/dokumentyhttp://egeigia.ru/all-ege/dokumenty-http://egeigia.ru/all-ege/dokumenty-egehttp://egeigia.ru/all-ege/dokumenty-ege/http://egeigia.ru/all-ege/dokumenty-ege/shkalahttp://egeigia.ru/all-ege/dokumenty-ege/shkala-http://egeigia.ru/all-ege/dokumenty-ege/shkala-perevodahttp://egeigia.ru/all-ege/dokumenty-ege/shkala-perevoda-http://egeigia.ru/all-ege/dokumenty-ege/shkala-perevoda-ballovhttp://egeigia.ru/all-ege/dokumenty-ege/shkala-perevoda-ballov-http://egeigia.ru/all-ege/dokumenty-ege/shkala-perevoda-ballov-ege - шкала перевода баллов ЕГЭ
http://ege.yandex.ru/physics - тематические тесты по физике по кодификатору.


Дополнительные ресурсы для подготовки к ЕГЭ //http/http:///http://egephizika - подготовка к ЕГЭ Федеральный институт педагогических измерений. Контрольные измерительные
