Презентация, доклад по физике для 9 класса на тему Магнитное поле тока

Содержание

Магнитное поле существует вокруг проводника с током. Ханс Кристиан Эрстед(1777-1851)1820 г.

Слайд 1Магнитное поле тока.
МБОУ СОШ №5 г Мытищи
Шанаева Залина Борисовна

Магнитное поле тока.МБОУ СОШ №5 г Мытищи Шанаева Залина Борисовна

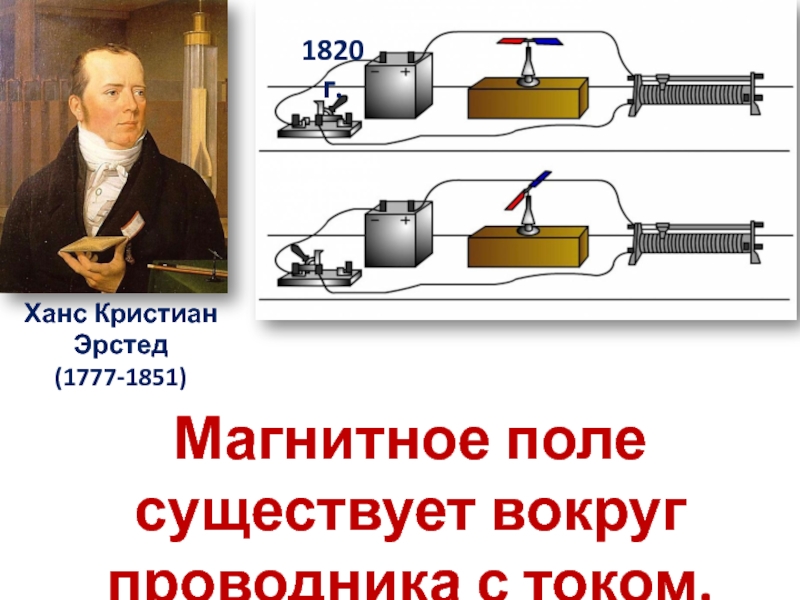

Слайд 2Магнитное поле существует вокруг проводника с током.
Ханс Кристиан Эрстед
(1777-1851)
1820 г.

Магнитное поле существует вокруг проводника с током. Ханс Кристиан Эрстед(1777-1851)1820 г.

Слайд 3Направление магнитной линии магнитного поля

Направление магнитной линии магнитного поля

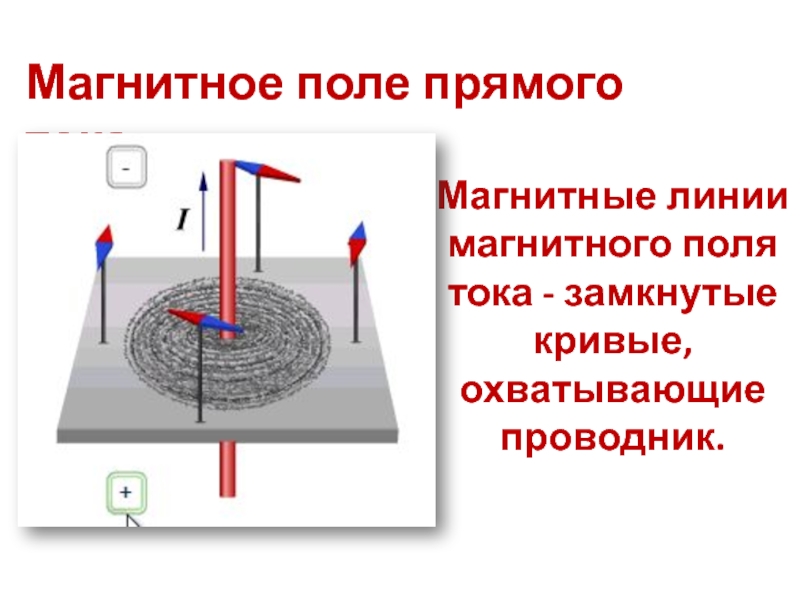

Слайд 4Магнитное поле прямого тока.
Магнитные линии магнитного поля тока - замкнутые

кривые, охватывающие проводник.
Магнитное поле прямого тока. Магнитные линии магнитного поля тока - замкнутые кривые, охватывающие проводник.

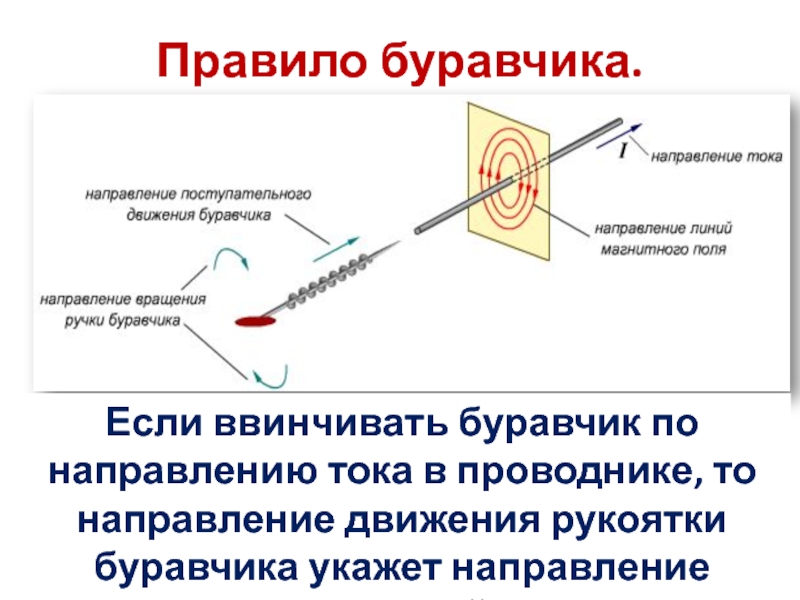

Слайд 5Правило буравчика.
Если ввинчивать буравчик по направлению тока в проводнике, то направление

движения рукоятки буравчика укажет направление вектора магнитной индукции
Правило буравчика.Если ввинчивать буравчик по направлению тока в проводнике, то направление движения рукоятки буравчика укажет направление вектора

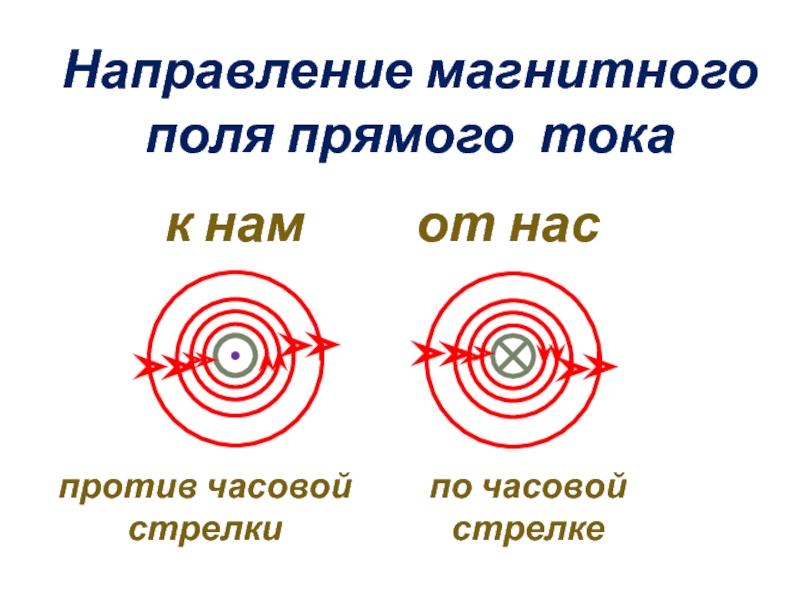

Слайд 6Направление магнитного поля прямого тока
к нам
от нас
против часовой стрелки
по часовой стрелке

Направление магнитного поля прямого токак намот наспротив часовой стрелкипо часовой стрелке

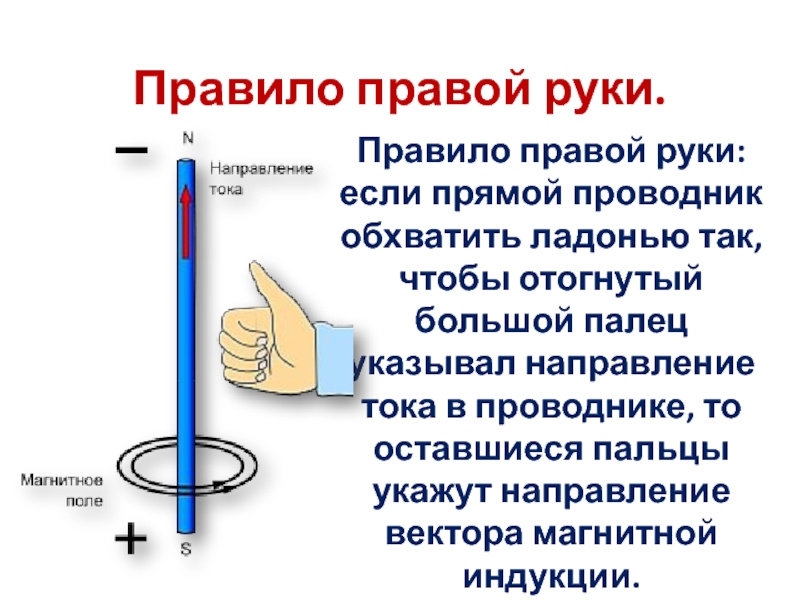

Слайд 7Правило правой руки.
Правило правой руки:
если прямой проводник обхватить ладонью так,

чтобы отогнутый большой палец указывал направление тока в проводнике, то оставшиеся пальцы укажут направление вектора магнитной индукции.
Правило правой руки.Правило правой руки: если прямой проводник обхватить ладонью так, чтобы отогнутый большой палец указывал направление

Слайд 8.
+

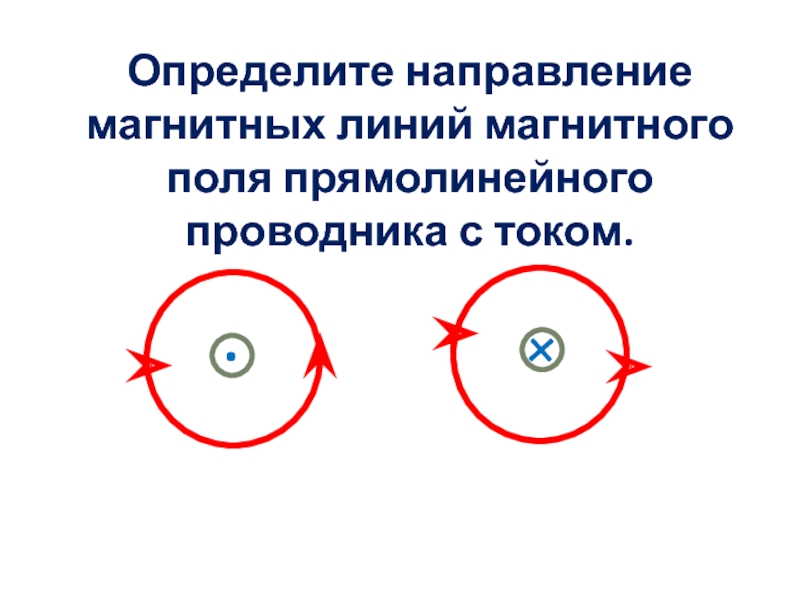

Определите направление магнитных линий магнитного поля прямолинейного проводника с током.

.+Определите направление магнитных линий магнитного поля прямолинейного проводника с током.

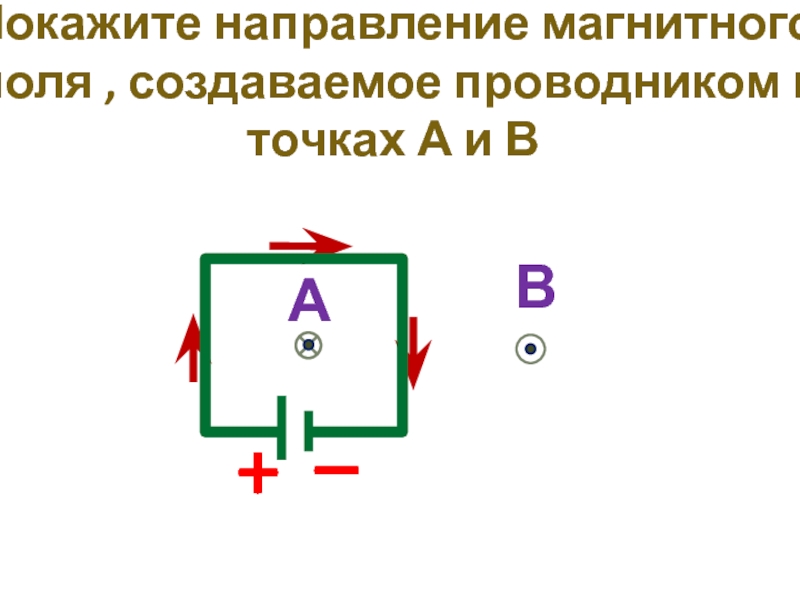

Слайд 9А
В
Покажите направление магнитного поля , создаваемое проводником в точках А и

В
АВПокажите направление магнитного поля , создаваемое проводником в точках А и В

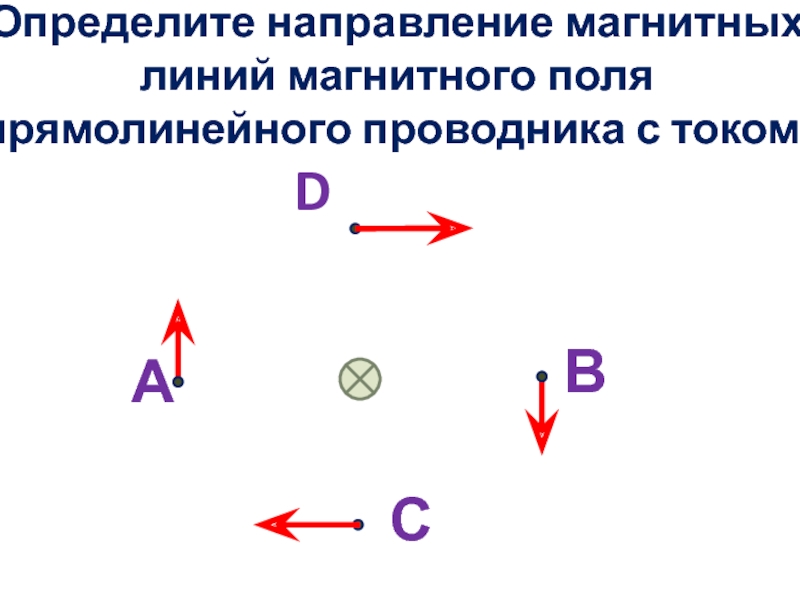

Слайд 10Определите направление магнитных линий магнитного поля прямолинейного проводника с током.
В
А
С
D

Определите направление магнитных линий магнитного поля прямолинейного проводника с током. ВАСD

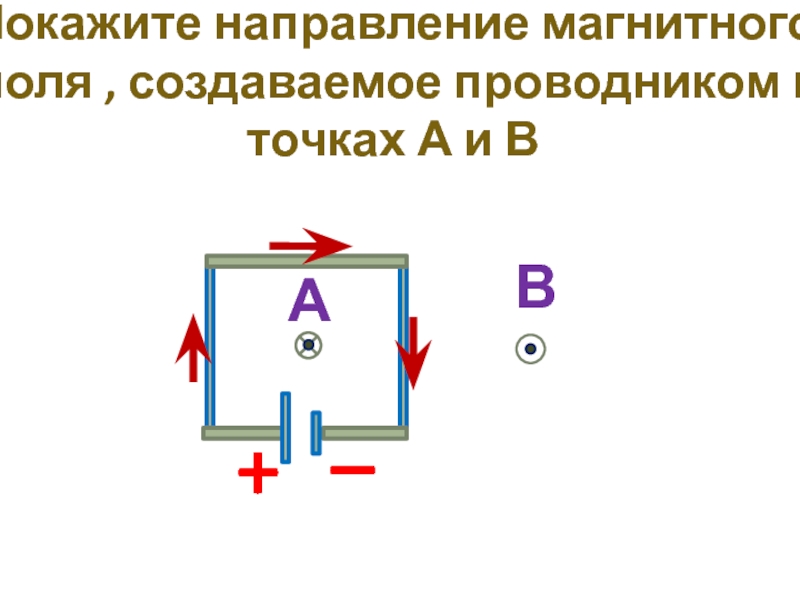

Слайд 11А
В
Покажите направление магнитного поля , создаваемое проводником в точках А и

В

+

_

АВПокажите направление магнитного поля , создаваемое проводником в точках А и В+_

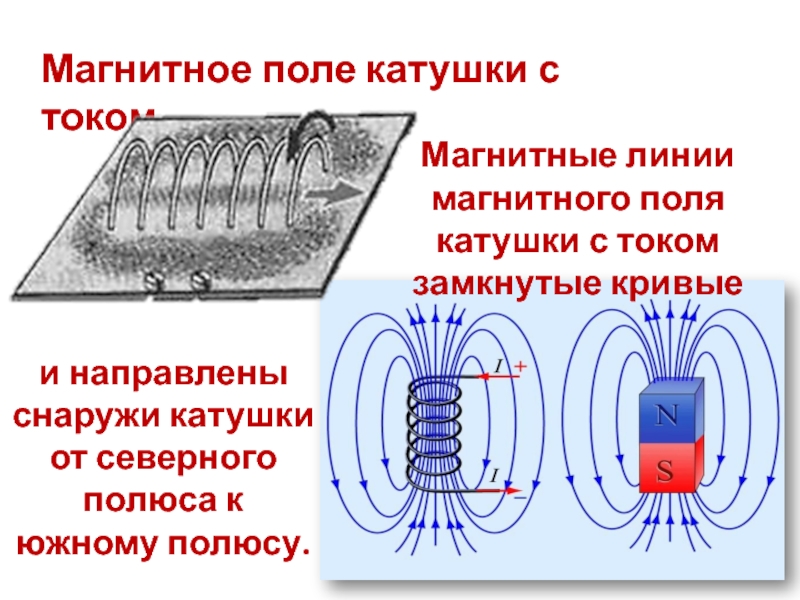

Слайд 12Магнитное поле катушки с током.
и направлены снаружи катушки от северного полюса

к южному полюсу.

Магнитные линии магнитного поля катушки с током замкнутые кривые

Магнитное поле катушки с током.и направлены снаружи катушки от северного полюса к южному полюсу.Магнитные линии магнитного поля

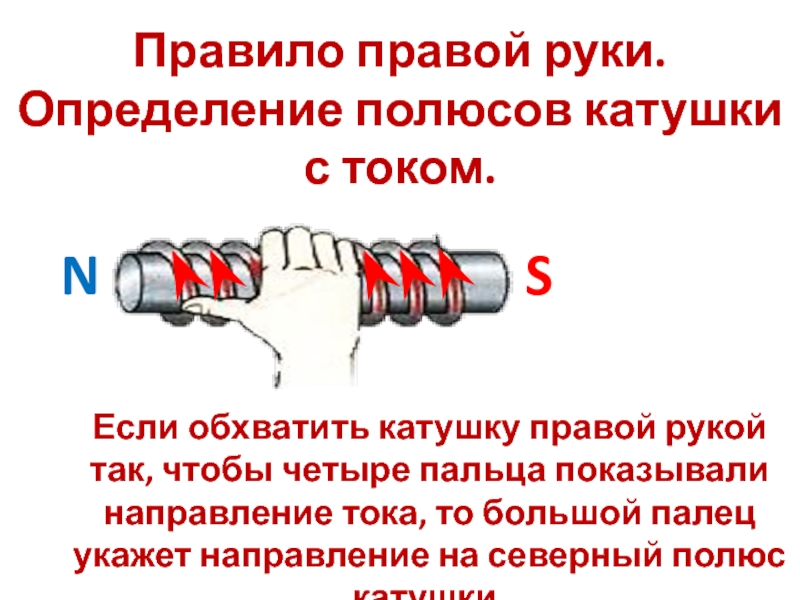

Слайд 13Если обхватить катушку правой рукой так, чтобы четыре пальца показывали направление

тока, то большой палец укажет направление на северный полюс катушки.

N

S

Правило правой руки.
Определение полюсов катушки с током.

Если обхватить катушку правой рукой так, чтобы четыре пальца показывали направление тока, то большой палец укажет направление

Слайд 14S
N
+
_

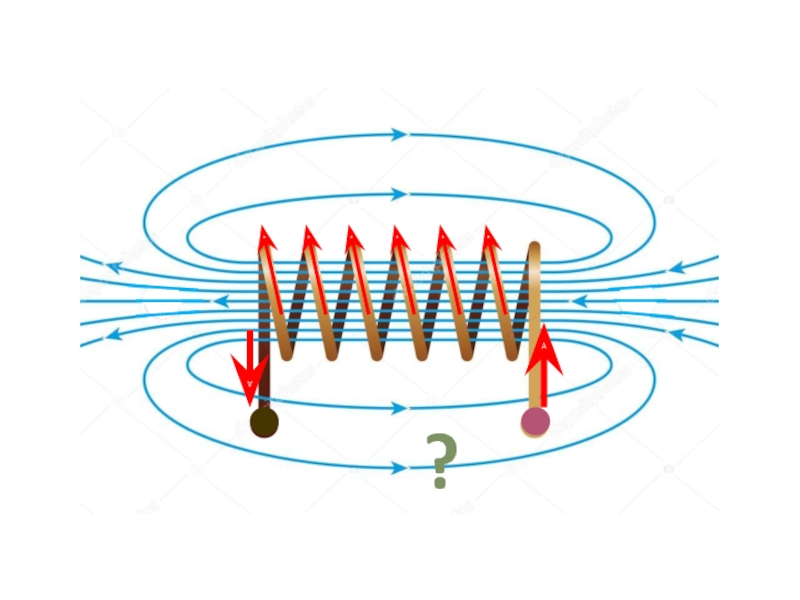

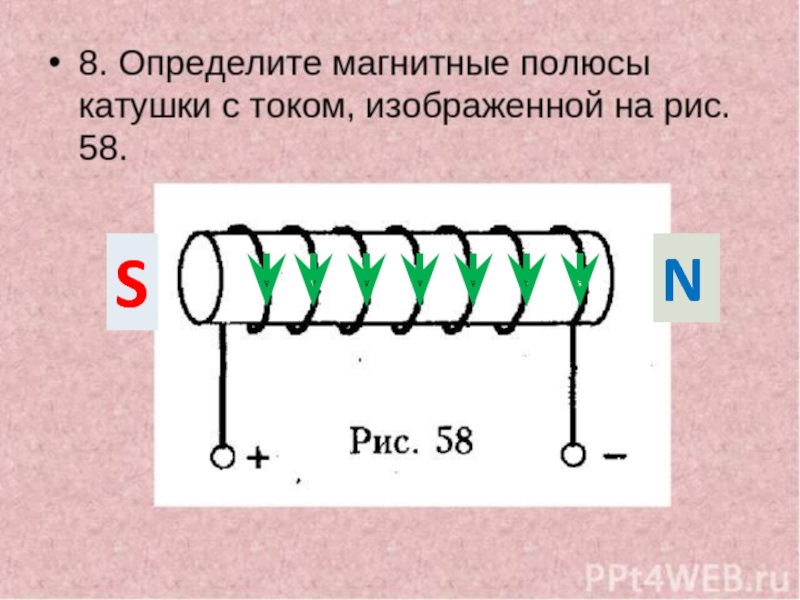

Определите полюсы магнитного поля катушки.

SN+_Определите полюсы магнитного поля катушки.

Слайд 15N
S
+
_

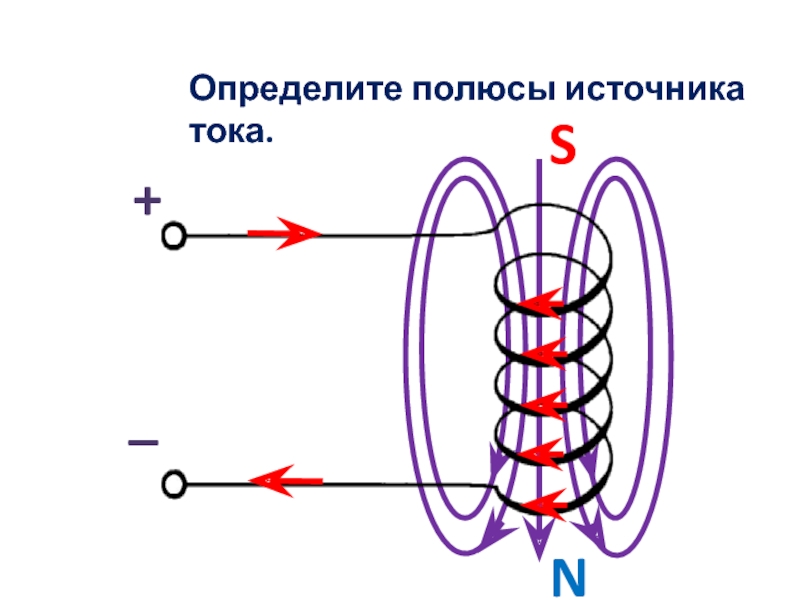

Определите полюсы источника тока.

NS+_Определите полюсы источника тока.

Слайд 16S
N
+
_

S N

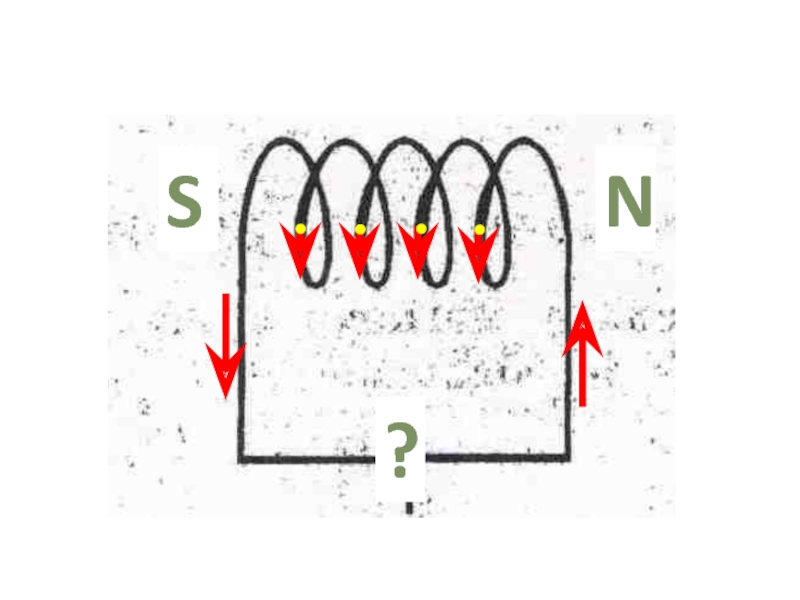

Определите полюсы источника тока.

SN+_ S   NОпределите полюсы источника тока.

Слайд 18А
В
Покажите направление магнитного поля , создаваемое проводником в точках А и

В

+

_

АВПокажите направление магнитного поля , создаваемое проводником в точках А и В+_
