Презентация, доклад по физике для 11 класса Применение лазеров в оргтехнике

Содержание

Одним из крупнейших достижением науки и техники XX века, является создание генераторов индуцированного электромагнитного излучения – лазеров. Поскольку лазерное излучение является электромагнитной волной, логично предположить, что лазерный луч можно использовать для передачи информации примерно так же,

Слайд 1 «Применение лазеров в оргтехнике».
Презентация подготовлена преподавателем физики Усольцевой М.В.
Презентация по

физике.
11 класс.
«Применение лазеров в оргтехнике».  Презентация подготовлена преподавателем физики Усольцевой М.В.Презентация по физике.

Слайд 2Одним из крупнейших достижением науки и техники XX века, является создание

генераторов индуцированного электромагнитного излучения – лазеров.
Поскольку лазерное излучение является электромагнитной волной, логично предположить, что лазерный луч можно использовать для передачи информации примерно так же, как мы передаем информацию с помощью радиоволн.
С появлением полупроводниковых лазеров появилась возможность использования их для записи и чтения информации на информационных носителях – лазерных компакт – дисках, в манипуляторах и сканерах.
Одним из крупнейших достижением науки и техники XX века, является создание генераторов индуцированного электромагнитного излучения – лазеров.

Слайд 3А.М. Прохоров
Ч. Таунс
Т. Мейман
В 1960 г. создал лазер в оптическом диапазоне

работающий на рубине.

Созданные лазеры Таунс применил для высокоточной проверки эффектов теории относительности, для проведения исследований в области биологии и медицины

С 1960 года Прохоров создал ряд лазеров различных типов: лазер на основе двухквантовых переходов (1963), ряд непрерывных лазеров и лазеров в ИК-области, мощный газодинамический лазер.

Создание лазера

А.М. ПрохоровЧ. ТаунсТ. МейманВ 1960 г. создал лазер в оптическом диапазоне работающий на рубине.Созданные лазеры Таунс применил

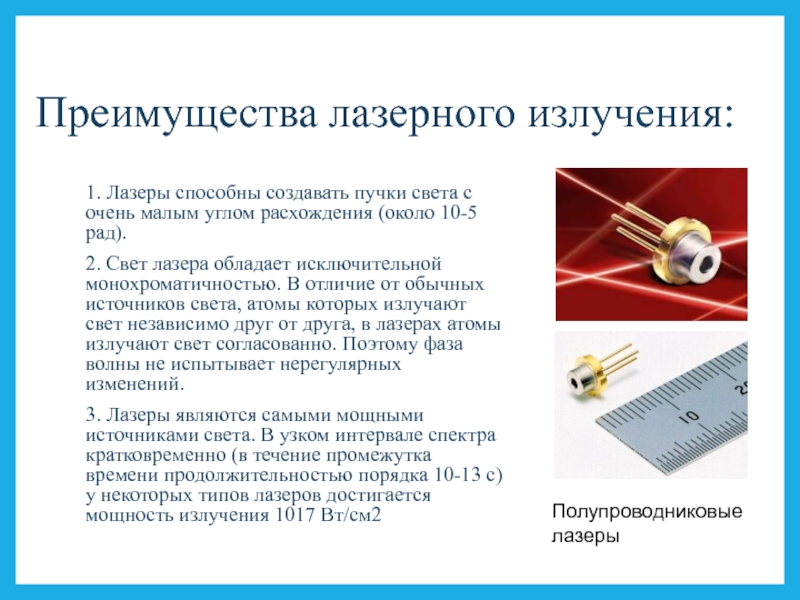

Слайд 4Преимущества лазерного излучения:
1. Лазеры способны создавать пучки света с очень малым

углом расхождения (около 10-5 рад).
2. Свет лазера обладает исключительной монохроматичностью. В отличие от обычных источников света, атомы которых излучают свет независимо друг от друга, в лазерах атомы излучают свет согласованно. Поэтому фаза волны не испытывает нерегулярных изменений.
3. Лазеры являются самыми мощными источниками света. В узком интервале спектра кратковременно (в течение промежутка времени продолжительностью порядка 10-13 с) у некоторых типов лазеров достигается мощность излучения 1017 Вт/см2

Полупроводниковые
лазеры

Преимущества лазерного излучения:1. Лазеры способны создавать пучки света с очень малым углом расхождения (около 10-5 рад). 2.

Слайд 5Устройства в оргтехнике, в которых применяются лазеры.
Принтеры

Мышь
Дисководы
Лазерный штрих-код

Устройства в оргтехнике, в которых применяются лазеры.ПринтерыМышьДисководыЛазерный штрих-код

Слайд 6Устройство лазерного принтера
1) Фотовал 2) Зарядный валик 3) Лазер 4) Зеркало 5) Распределительная линза 7)

Магнитный вал 8) Бумага 9) Дозирующее лезвие
10) Тонер
11) Печка
Устройство лазерного принтера 1) Фотовал 2) Зарядный валик 3) Лазер 4) Зеркало 5) Распределительная линза 7) Магнитный

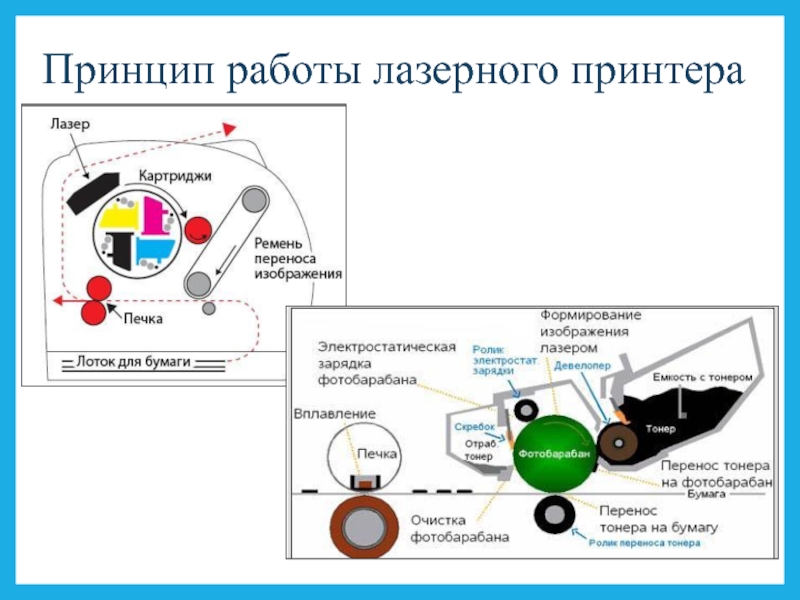

Слайд 7Принцип работы лазерного принтера

Принцип работы лазерного принтера

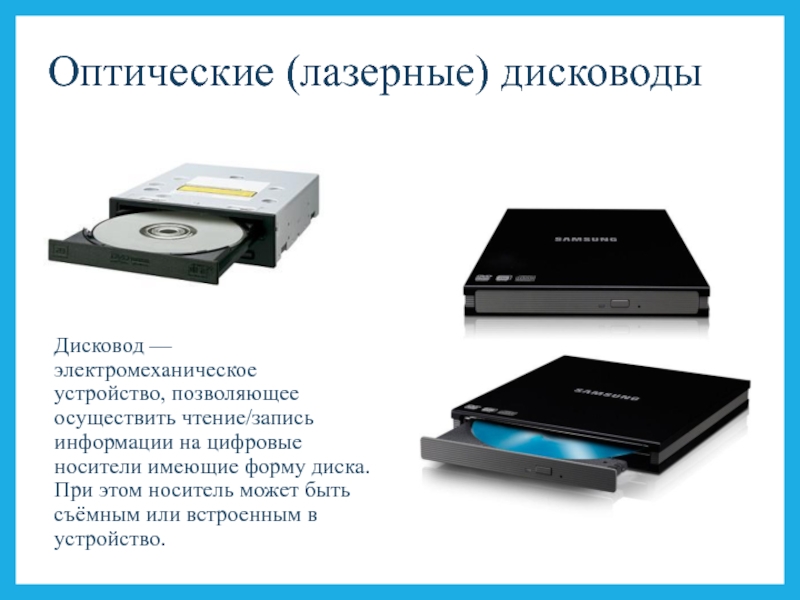

Слайд 8Оптические (лазерные) дисководы
Дисковод — электромеханическое устройство, позволяющее осуществить чтение/запись информации на цифровые

носители имеющие форму диска. При этом носитель может быть съёмным или встроенным в устройство.
Оптические (лазерные) дисководыДисковод — электромеханическое устройство, позволяющее осуществить чтение/запись информации на цифровые носители имеющие форму диска. При этом

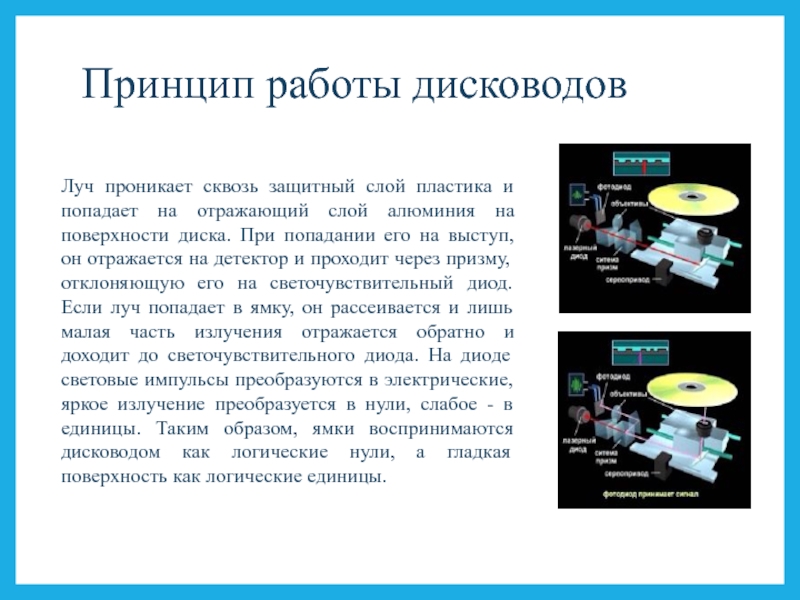

Слайд 9Принцип работы дисководов
Луч проникает сквозь защитный слой пластика и попадает на

отражающий слой алюминия на поверхности диска. При попадании его на выступ, он отражается на детектор и проходит через призму, отклоняющую его на светочувствительный диод. Если луч попадает в ямку, он рассеивается и лишь малая часть излучения отражается обратно и доходит до светочувствительного диода. На диоде световые импульсы преобразуются в электрические, яркое излучение преобразуется в нули, слабое - в единицы. Таким образом, ямки воспринимаются дисководом как логические нули, а гладкая поверхность как логические единицы.
Принцип работы дисководовЛуч проникает сквозь защитный слой пластика и попадает на отражающий слой алюминия на поверхности диска.

Слайд 10Внутреннее устройство дисковода

Внутреннее устройство дисковода

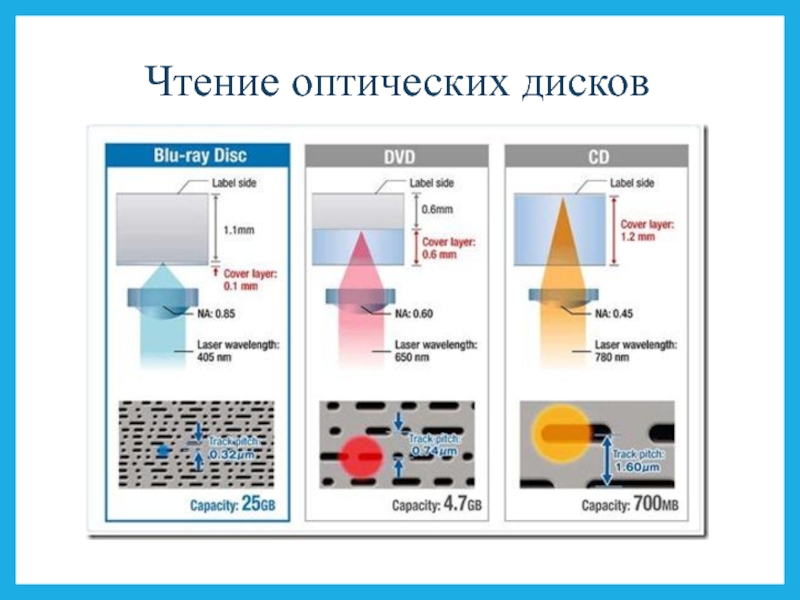

Слайд 11Чтение оптических дисков

Чтение оптических дисков

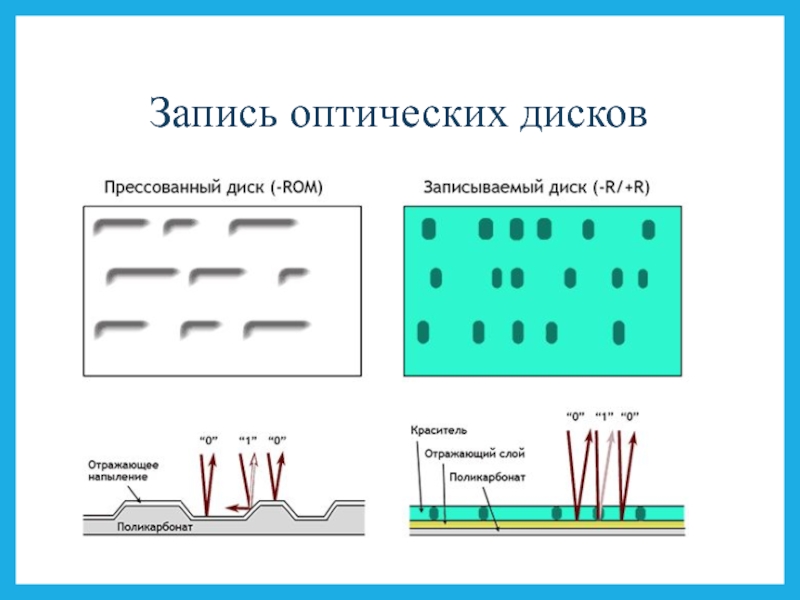

Слайд 12Запись оптических дисков

Запись оптических дисков

Слайд 13
В последние годы была разработана новая, более совершенная разновидность оптического датчика,

использующего для подсветки полупроводниковый лазер.

Лазерные мыши

В последние годы была разработана новая, более совершенная разновидность оптического датчика, использующего для подсветки полупроводниковый лазер.Лазерные

Слайд 14Принцип работы оптической мыши
Мышка воспринимает свое перемещение и на компьютер уже

передает данную информацию. В ответ на движения мышки специальная программа на компьютере производит действие в ответ на экране, которое характеризует направление перемещения и его расстояние. С помощью мышки пользователь может управлять курсором в универсальных интерфейсах типа оконных. Это и есть манипулятор с элементами интерфейса.
Снимки поверхности и их дальнейшая обработка, и передача информации компьютеру, выполняются в лазерных мышках, так же как и в оптических, при помощи аналогичных сенсоров. И особо принципиальной разницы в работе обоих видов нет.
Принцип работы оптической мышиМышка воспринимает свое перемещение и на компьютер уже передает данную информацию. В ответ на

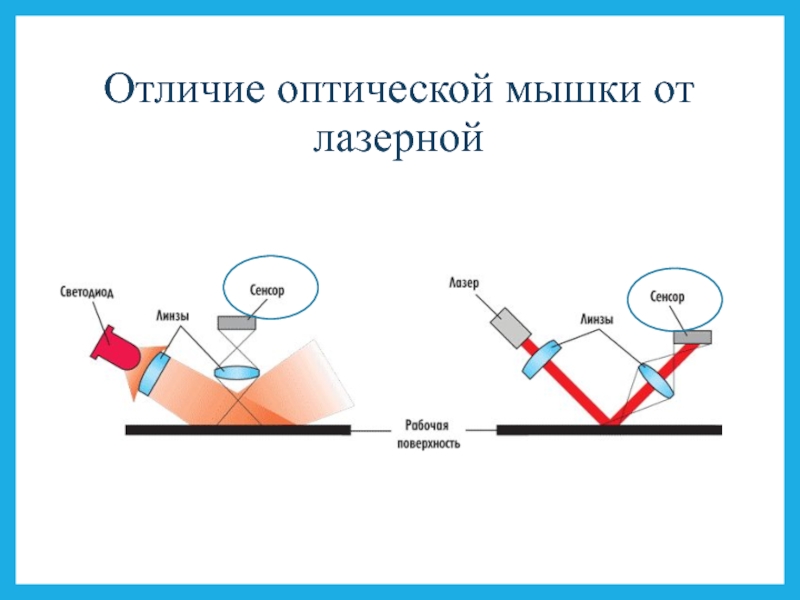

Слайд 15Отличие оптической мышки от лазерной

Отличие оптической мышки от лазерной

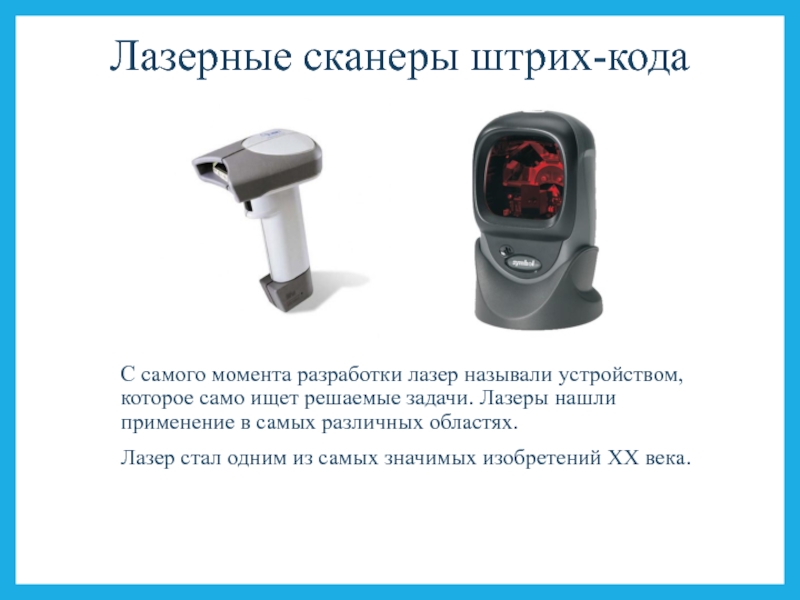

Слайд 16Лазерные сканеры штрих-кода
С самого момента разработки лазер называли устройством, которое само

ищет решаемые задачи. Лазеры нашли применение в самых различных областях.
Лазер стал одним из самых значимых изобретений XX века.
Лазерные сканеры штрих-кодаС самого момента разработки лазер называли устройством, которое само ищет решаемые задачи. Лазеры нашли применение

Слайд 17Принцип работы сканеров
Сканер — оптическое устройство, которое при помощи АЦП создает

цифровое описание изображения внешнего для ЭВМ образа объекта и передает его посредством системы ввода/вывода в ЭВМ
Принцип работы сканеровСканер — оптическое устройство, которое при помощи АЦП создает цифровое описание изображения внешнего для ЭВМ

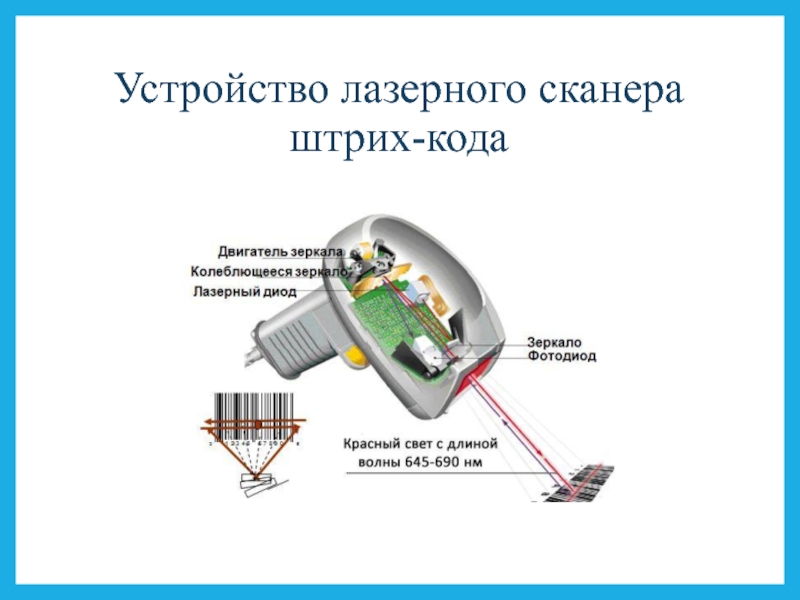

Слайд 18Устройство лазерного сканера штрих-кода

Устройство лазерного сканера штрих-кода

Слайд 19Источники информации:
Интернет ресурсы:

http://skorpom.ru/stati/opticheskie-myshi-pervogo-pokolenija/Page-3.html
http://skorpom.ru/stati/giroskopicheskie-myshi/Page-2.html
http://specural.com/view_machine.php?id=4670
http://www.shark.ru/articles/1683/

Источники информации:Интернет ресурсы:http://skorpom.ru/stati/opticheskie-myshi-pervogo-pokolenija/Page-3.htmlhttp://skorpom.ru/stati/giroskopicheskie-myshi/Page-2.htmlhttp://specural.com/view_machine.php?id=4670http://www.shark.ru/articles/1683/
