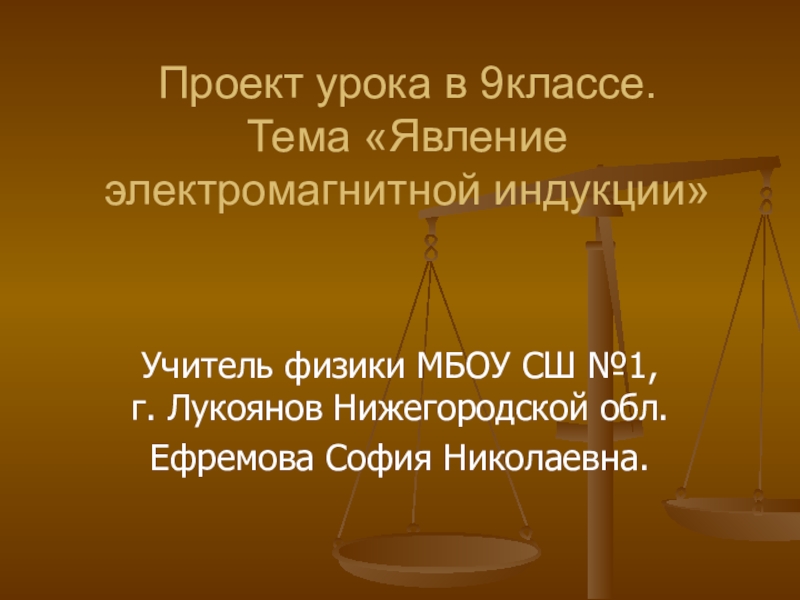

Слайд 1Проект урока в 9классе.
Тема «Явление электромагнитной индукции»
Учитель физики МБОУ СШ №1,
г. Лукоянов Нижегородской обл.
Ефремова София Николаевна.

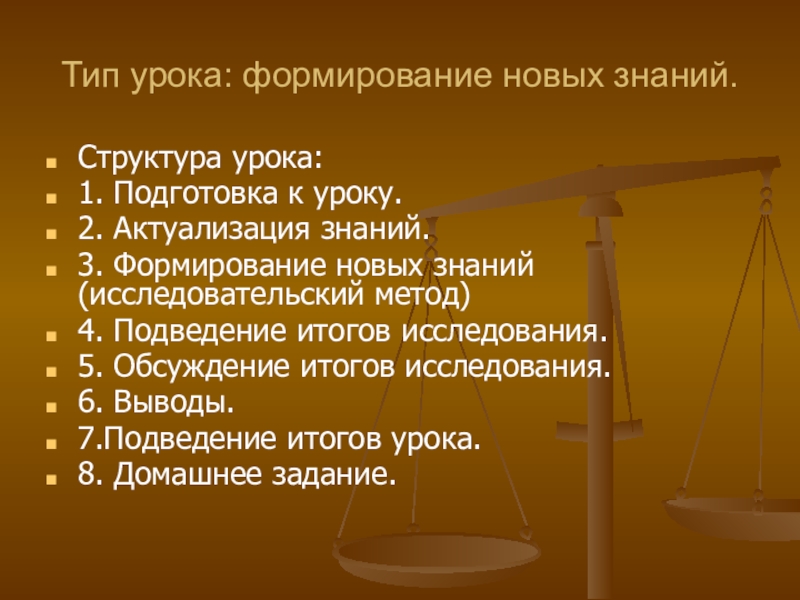

Слайд 2Тип урока: формирование новых знаний.
Структура урока:
1. Подготовка к уроку.
2. Актуализация знаний.
3.
Формирование новых знаний (исследовательский метод)
4. Подведение итогов исследования.
5. Обсуждение итогов исследования.
6. Выводы.
7.Подведение итогов урока.
8. Домашнее задание.

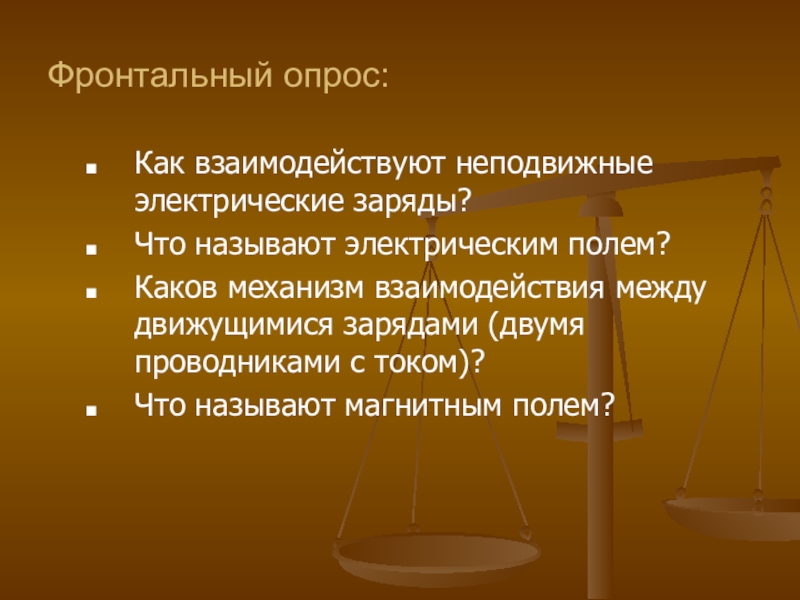

Слайд 3Фронтальный опрос:
Как взаимодействуют неподвижные электрические заряды?
Что называют электрическим полем?
Каков механизм взаимодействия
между движущимися зарядами (двумя проводниками с током)?
Что называют магнитным полем?

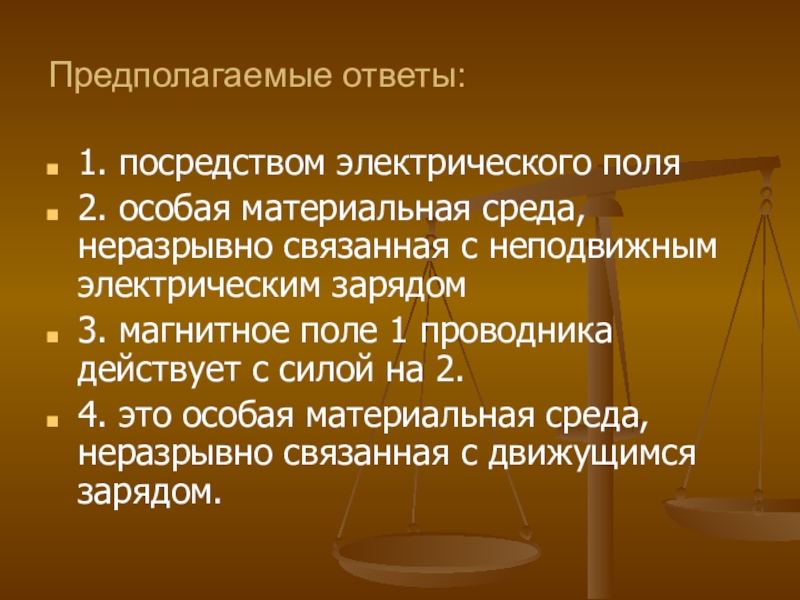

Слайд 4Предполагаемые ответы:
1. посредством электрического поля
2. особая материальная среда, неразрывно связанная с
неподвижным электрическим зарядом
3. магнитное поле 1 проводника действует с силой на 2.
4. это особая материальная среда, неразрывно связанная с движущимся зарядом.

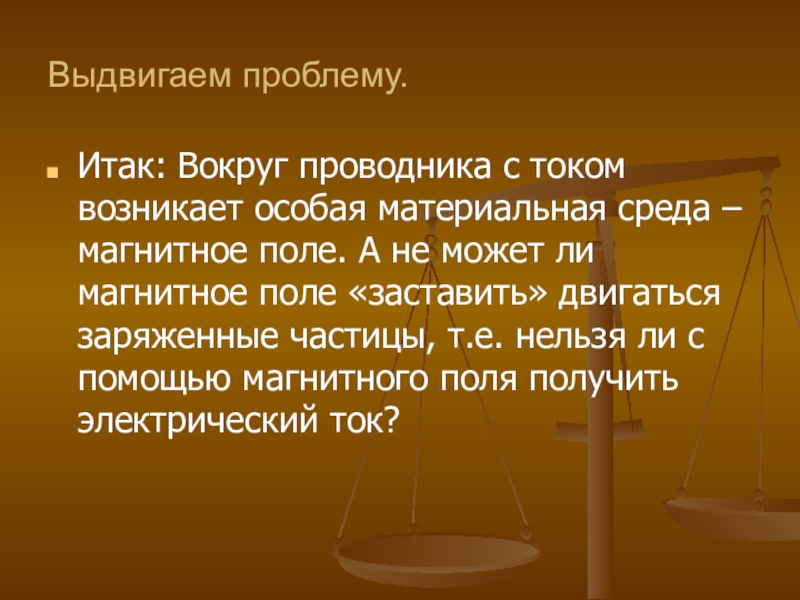

Слайд 5Выдвигаем проблему.
Итак: Вокруг проводника с током возникает особая материальная среда –
магнитное поле. А не может ли магнитное поле «заставить» двигаться заряженные частицы, т.е. нельзя ли с помощью магнитного поля получить электрический ток?

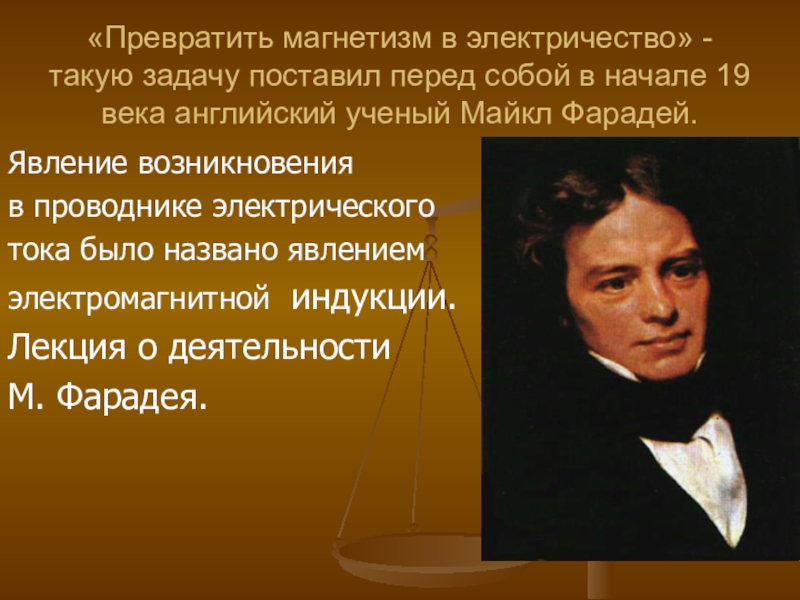

Слайд 6«Превратить магнетизм в электричество» - такую задачу поставил перед собой в
начале 19 века английский ученый Майкл Фарадей.
Явление возникновения
в проводнике электрического
тока было названо явлением
электромагнитной индукции.
Лекция о деятельности
М. Фарадея.

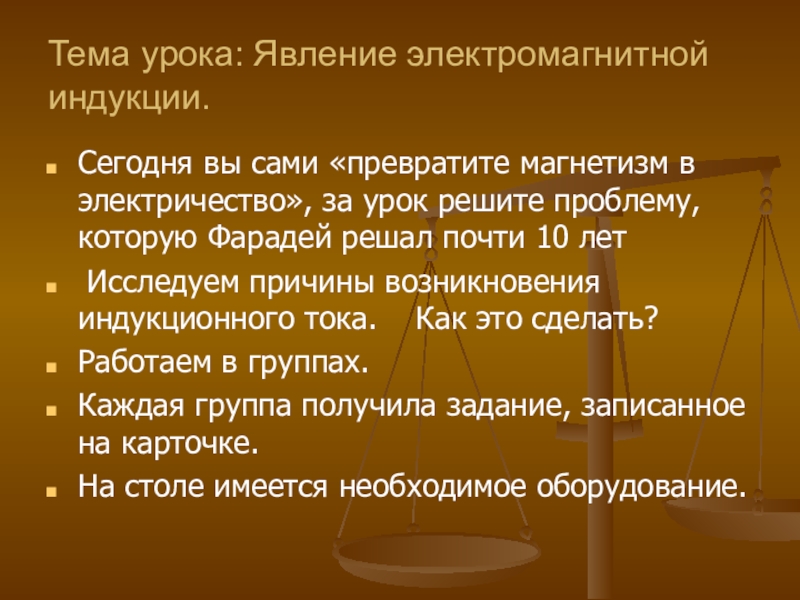

Слайд 7Тема урока: Явление электромагнитной индукции.
Сегодня вы сами «превратите магнетизм в электричество»,
за урок решите проблему, которую Фарадей решал почти 10 лет
Исследуем причины возникновения индукционного тока. Как это сделать?
Работаем в группах.
Каждая группа получила задание, записанное на карточке.
На столе имеется необходимое оборудование.

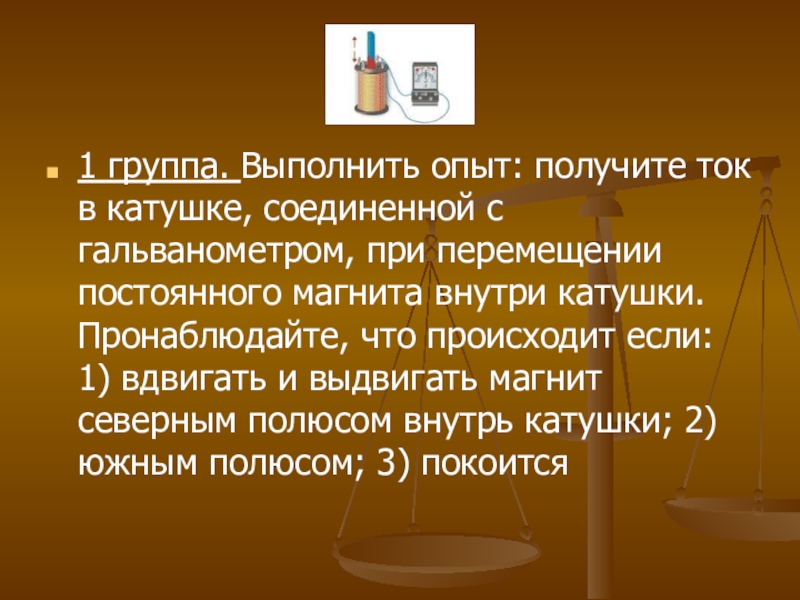

Слайд 81 группа. Выполнить опыт: получите ток в катушке, соединенной с гальванометром,
при перемещении постоянного магнита внутри катушки. Пронаблюдайте, что происходит если: 1) вдвигать и выдвигать магнит северным полюсом внутрь катушки; 2) южным полюсом; 3) покоится

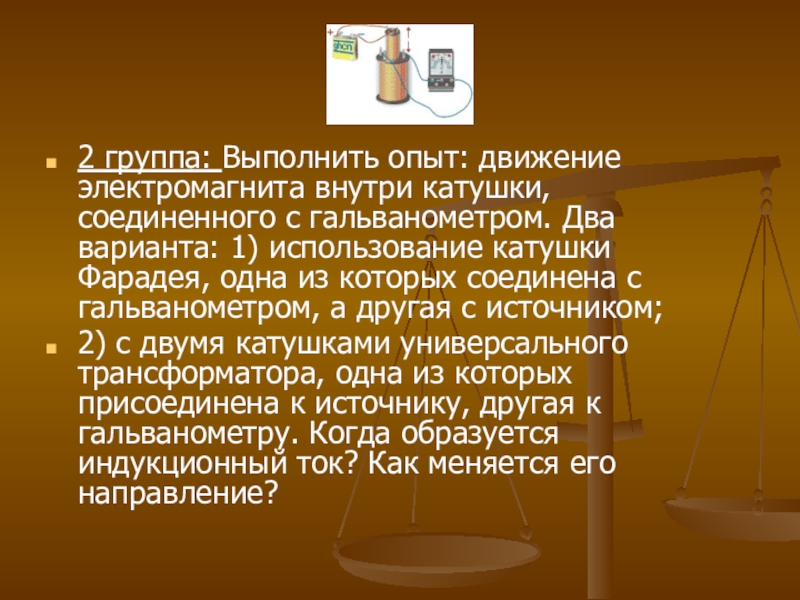

Слайд 92 группа: Выполнить опыт: движение электромагнита внутри катушки, соединенного с гальванометром.
Два варианта: 1) использование катушки Фарадея, одна из которых соединена с гальванометром, а другая с источником;
2) с двумя катушками универсального трансформатора, одна из которых присоединена к источнику, другая к гальванометру. Когда образуется индукционный ток? Как меняется его направление?

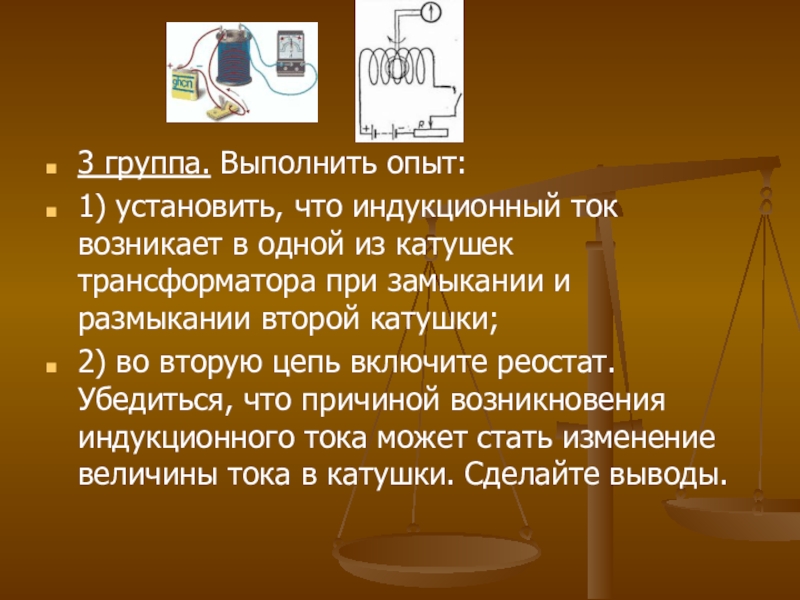

Слайд 103 группа. Выполнить опыт:
1) установить, что индукционный ток возникает в
одной из катушек трансформатора при замыкании и размыкании второй катушки;
2) во вторую цепь включите реостат. Убедиться, что причиной возникновения индукционного тока может стать изменение величины тока в катушки. Сделайте выводы.
Слайд 11
4 группа. Пронаблюдайте возникновение индукционного тока в лампочке, подключенной к катушке
индуктивности (можно использовать плоскую катушку на ручке). Для этого катушку с сердечником подключите к источнику переменного тока. Что происходит в индукционной катушке, надетой на сердечник?

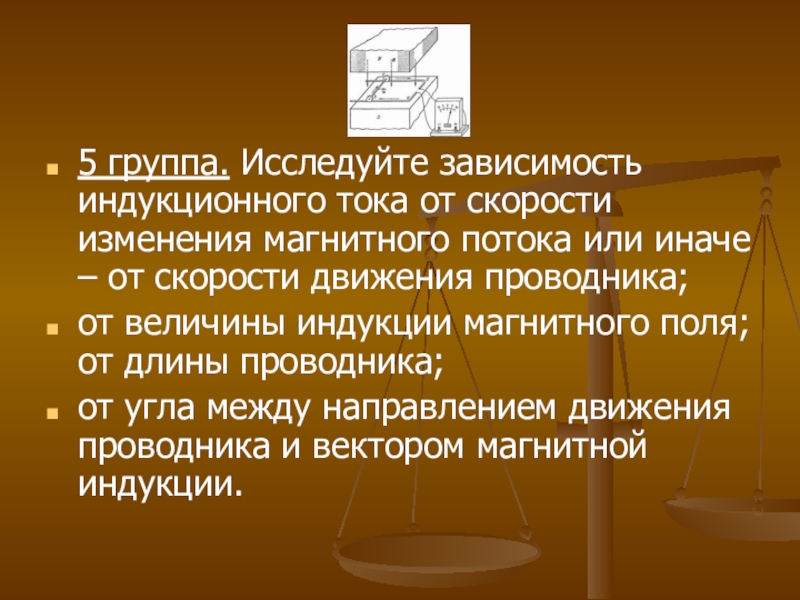

Слайд 125 группа. Исследуйте зависимость индукционного тока от скорости изменения магнитного потока
или иначе – от скорости движения проводника;
от величины индукции магнитного поля; от длины проводника;
от угла между направлением движения проводника и вектором магнитной индукции.

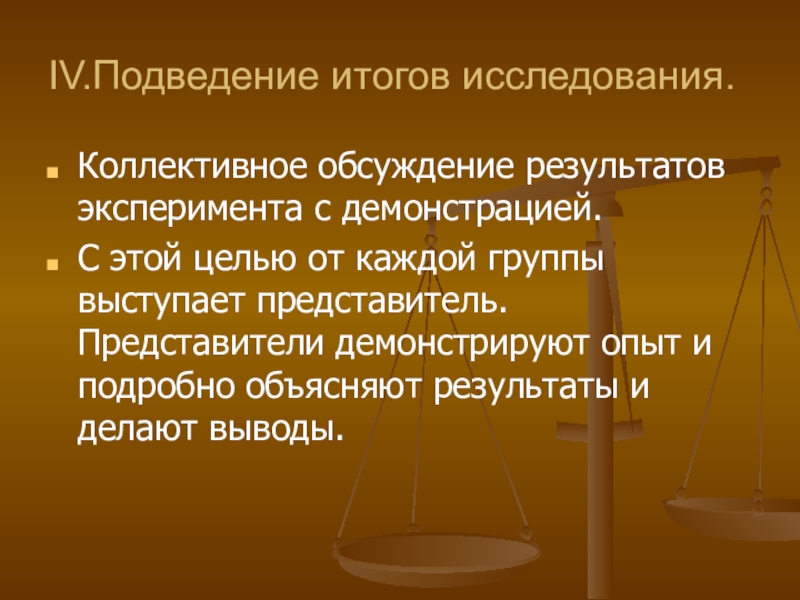

Слайд 13IV.Подведение итогов исследования.
Коллективное обсуждение результатов эксперимента с демонстрацией.
С этой целью
от каждой группы выступает представитель. Представители демонстрируют опыт и подробно объясняют результаты и делают выводы.
Слайд 14V. Обсуждение итогов исследования.
Выяснение способов получения индукционного тока:
Индукция тока
магнитом
Индукция тока током (2 случая)
Индукция тока замыканием и размыканием цепи
Индукция тока усилением и ослаблением тока.
Все способы иллюстрируются схемами.
Слайд 15Вывод:
Причиной возникновения индукционного тока в замкнутом контуре является изменяющийся магнитный
поток.
Явление возникновения в замкнутом проводнике электрического тока, обусловленная изменением магнитного поля, называется магнитной индукцией.
Слайд 16VI. Подведение итогов урока.
VII. Домашнее задание.
