Презентация, доклад по физике 9 класс Электромагнитная индукция

полюс затемнен, см. рис.), которая может поворачиваться вокруг вертикальной оси, перпендикулярной плоскости чертежа, поднесли постоянный магнит. При этом стрелка



1) повернется на 180о
2) повернется на 90о по часовой стрелке
3) повернется на 90о против часовой стрелки
4) останется в прежнем положении

1.К магнитной стрелке (северный полюс затемнен, см. рис.), которая может поворачиваться вокруг вертикальной оси, перпендикулярной плоскости чертежа, поднесли постоянный магнит. При этом стрелка


1) повернется на 180о
2) повернется на 90о по часовой стрелке
3) повернется на 900 против часовой стрелки
4) останется в прежнем положении

N

S

S

N

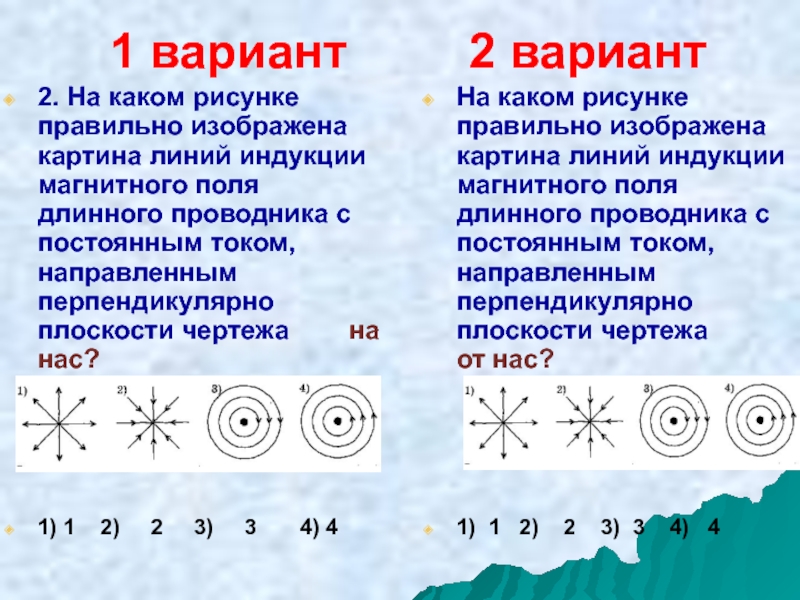

правильно изображена картина линий индукции магнитного поля длинного проводника с постоянным током, направленным перпендикулярно плоскости чертежа на нас?




1) 1 2) 2 3) 3 4) 4

На каком рисунке правильно изображена картина линий индукции магнитного поля длинного проводника с постоянным током, направленным перпендикулярно плоскости чертежа от нас?




1) 1 2) 2 3) 3 4) 4

Ампера.









1)вниз
2)вверх
3)вправо
4)влево

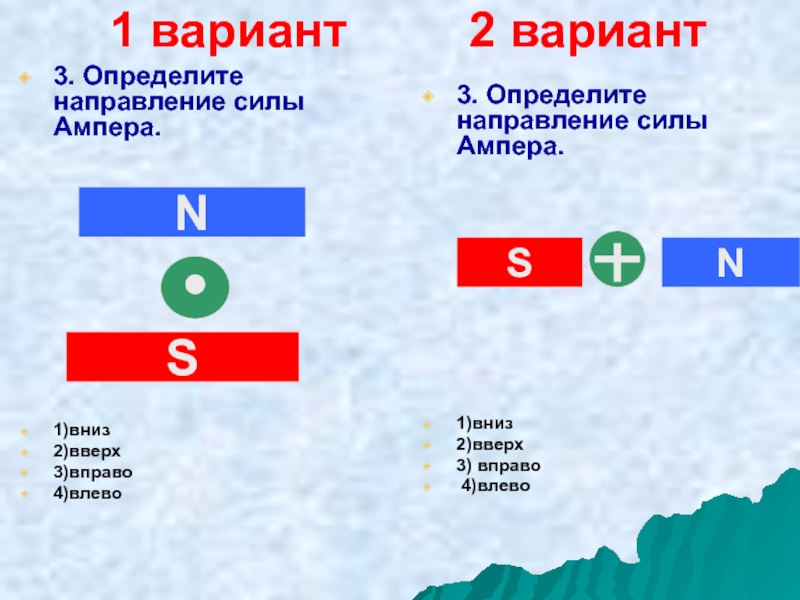

3. Определите направление силы Ампера.








1)вниз
2)вверх
3) вправо
4)влево

N

S

S

N

Ампера, действующая на прямолинейный проводник с током в однородном магнитном поле, при увеличении индукции магнитного поля в 3 раза и увеличении силы тока в 3 раза? Проводник расположен перпендикулярно вектору индукции.









1) уменьшится в 9 раз;
2) уменьшится в 3 раза;
3) увеличится в 3 раза;
4) увеличится в 9 раз.

4. Как изменится сила Ампера, действующая на прямолинейный проводник с током в однородном магнитном поле, при уменьшении силы тока в проводнике в 2 раза и увеличении длины проводника в 4 раза? Проводник расположен перпендикулярно вектору индукции.




1) уменьшится в 2 раза;
2) уменьшится в 4 раза;
3) увеличится в 2 раза;
4) увеличится в 4 раза

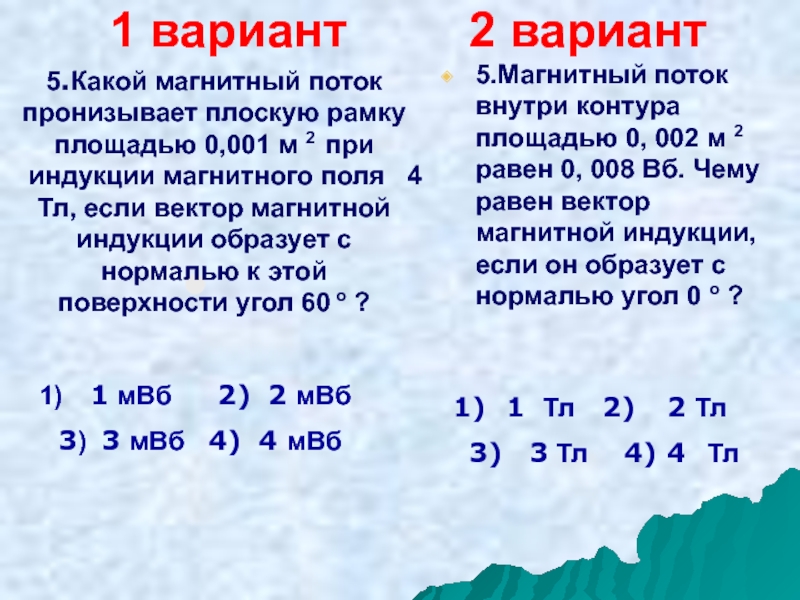

площадью 0, 002 м 2 равен 0, 008 Вб. Чему равен вектор магнитной индукции, если он образует с нормалью угол 0 о ?

5.Какой магнитный поток пронизывает плоскую рамку площадью 0,001 м 2 при индукции магнитного поля 4 Тл, если вектор магнитной индукции образует с нормалью к этой поверхности угол 60 о ?

1 мВб 2) 2 мВб
3) 3 мВб 4) 4 мВб

1 Тл 2) 2 Тл
3) 3 Тл 4) 4 Тл

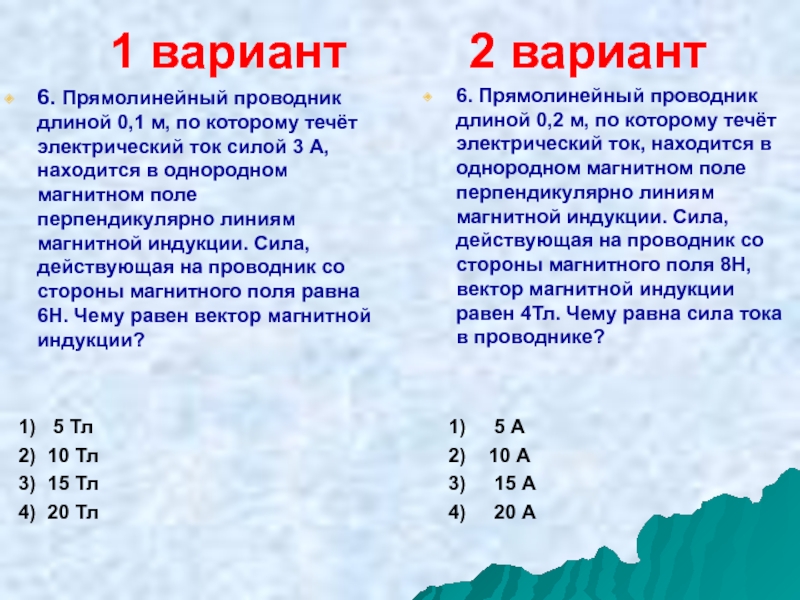

0,1 м, по которому течёт электрический ток силой 3 А, находится в однородном магнитном поле перпендикулярно линиям магнитной индукции. Сила, действующая на проводник со стороны магнитного поля равна 6Н. Чему равен вектор магнитной индукции?


1) 5 Тл
2) 10 Тл
3) 15 Тл
4) 20 Тл

6. Прямолинейный проводник длиной 0,2 м, по которому течёт электрический ток, находится в однородном магнитном поле перпендикулярно линиям магнитной индукции. Сила, действующая на проводник со стороны магнитного поля 8Н, вектор магнитной индукции равен 4Тл. Чему равна сила тока в проводнике?


1) 5 А
2) 10 А
3) 15 А
4) 20 А

замкнуты каждая на свой гальванометр. В катушку А вносят магнит северным полюсом, а из катушки Б вынимают магнит северным полюсом. Стрелка отклонится у гальванометра подключенного к катушке







1) к катушке А;
2) к катушке Б;
3)не отклонится ни в А ни в Б;
4)отклонится в обоих случаях.

7. Две одинаковые катушки замкнуты каждая на свой гальванометр. В катушке А магнит покоится, а из катушки Б вынимают магнит южным полюсом . Стрелка отклонится у гальванометра подключенного к катушке






1) к катушке А;
2) к катушке Б;
3)не отклонится ни в А ни в Б;
4)отклонится в обоих случаях.

королевского общества

22 сентября 1791 — 25 августа 1867

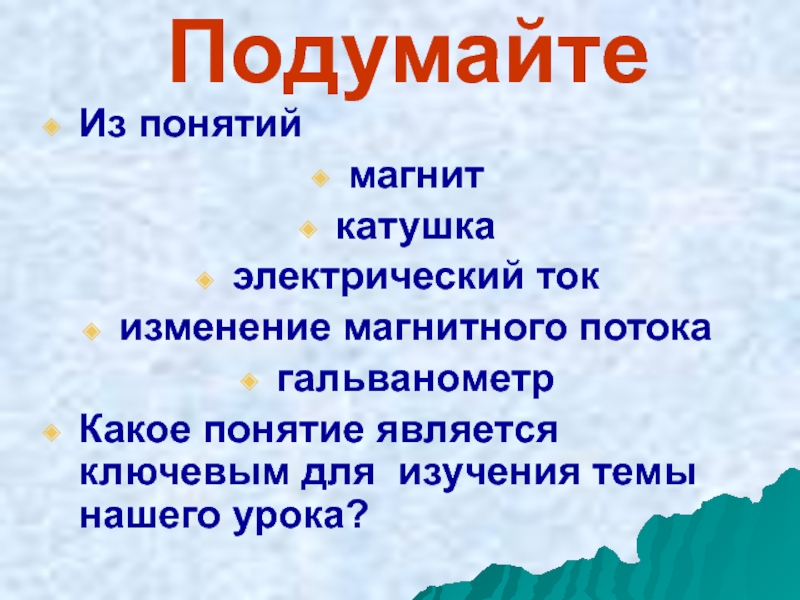

нашего урока?

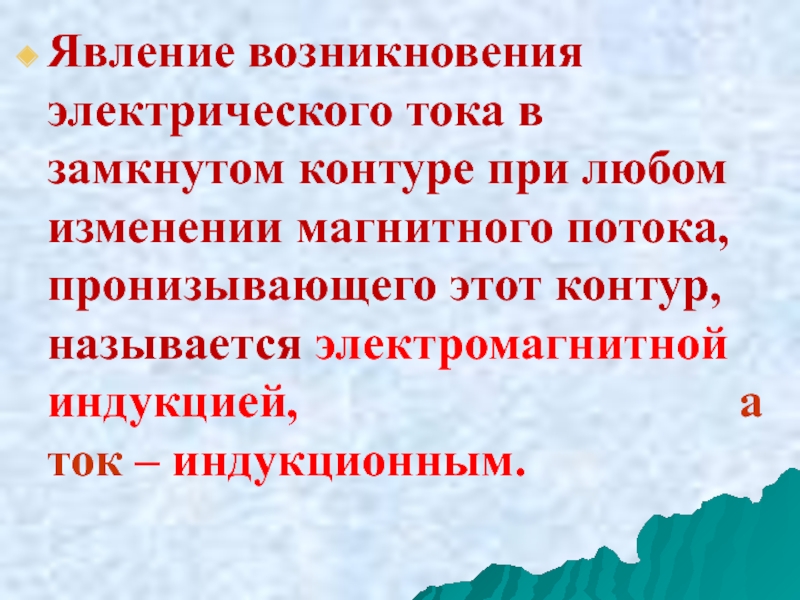

потока, пронизывающего этот контур, называется электромагнитной индукцией, а ток – индукционным.
