Презентация, доклад по физике 8 класс. Тема:Виды соединения проводников

Виды соединений проводников

Слайд 1Виды соединений проводников
А.В.Лобанов
Архара 2016

Виды соединений проводников А.В.ЛобановАрхара 2016

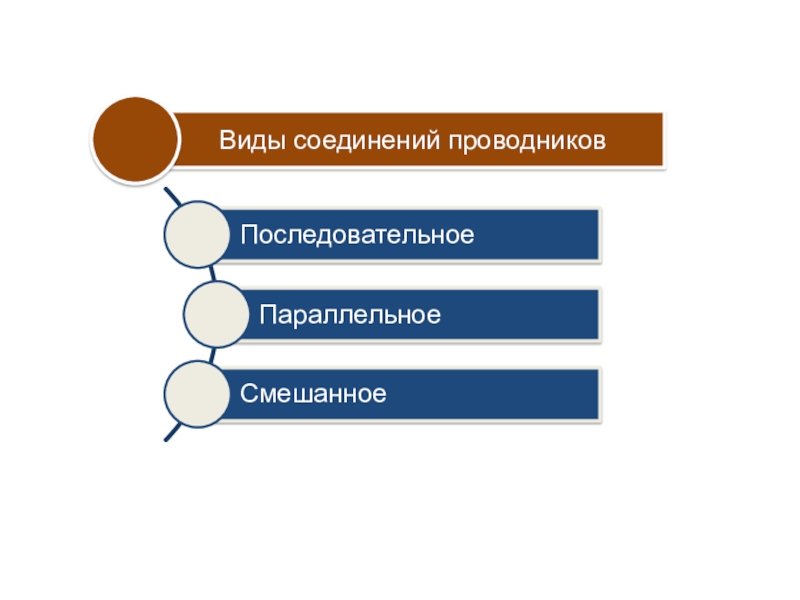

Слайд 2Виды соединений проводников

Виды соединений проводников

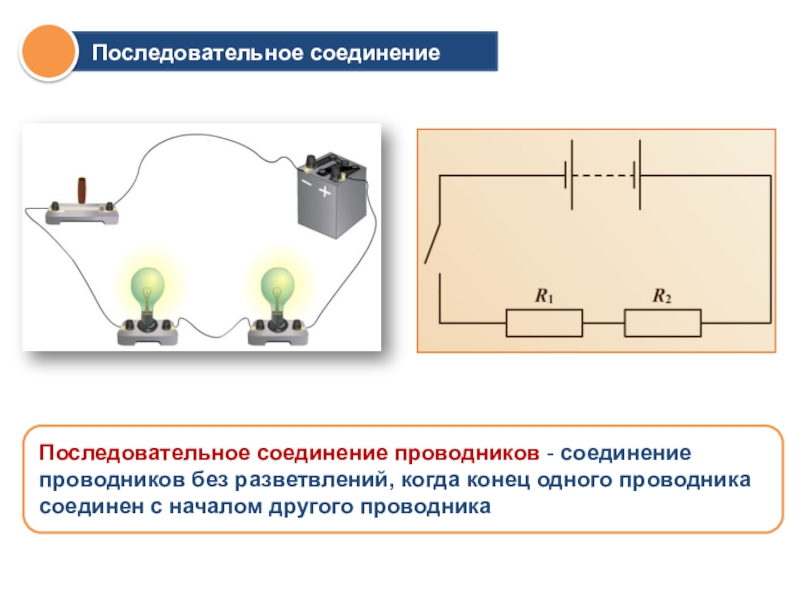

Слайд 3Последовательное соединение
Последовательное соединение проводников - соединение проводников без разветвлений, когда конец

одного проводника соединен с началом другого проводника
Последовательное соединениеПоследовательное соединение проводников - соединение проводников без разветвлений, когда конец одного проводника соединен с началом другого

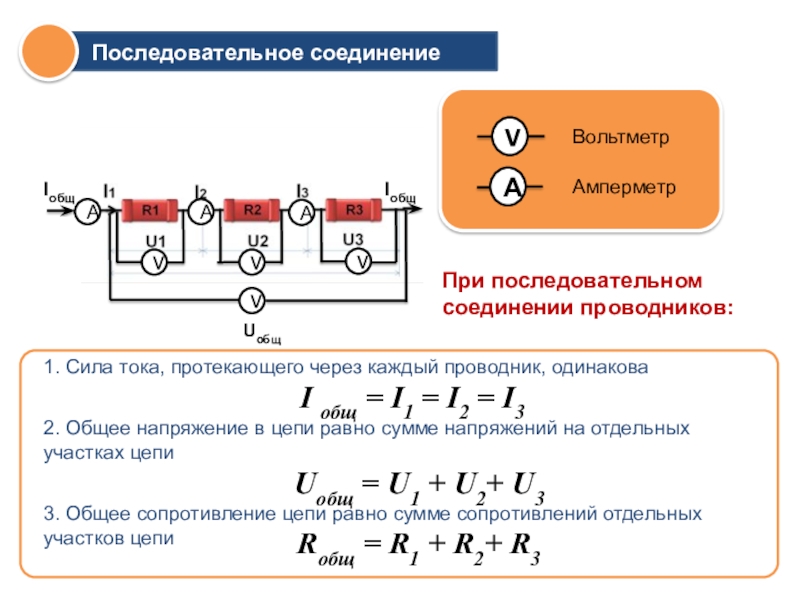

Слайд 4Uобщ
Iобщ
Последовательное соединение
При последовательном соединении проводников:
1. Сила тока, протекающего через

каждый проводник, одинакова
I общ = I1 = I2 = I3 2. Общее напряжение в цепи равно сумме напряжений на отдельных участках цепи
Uобщ = U1 + U2+ U3 3. Общее сопротивление цепи равно сумме сопротивлений отдельных участков цепи

Rобщ = R1 + R2+ R3

V

А

Вольтметр

Амперметр

Iобщ

Uобщ IобщПоследовательное соединениеПри последовательном соединении проводников: 1. Сила тока, протекающего через каждый проводник, одинакова

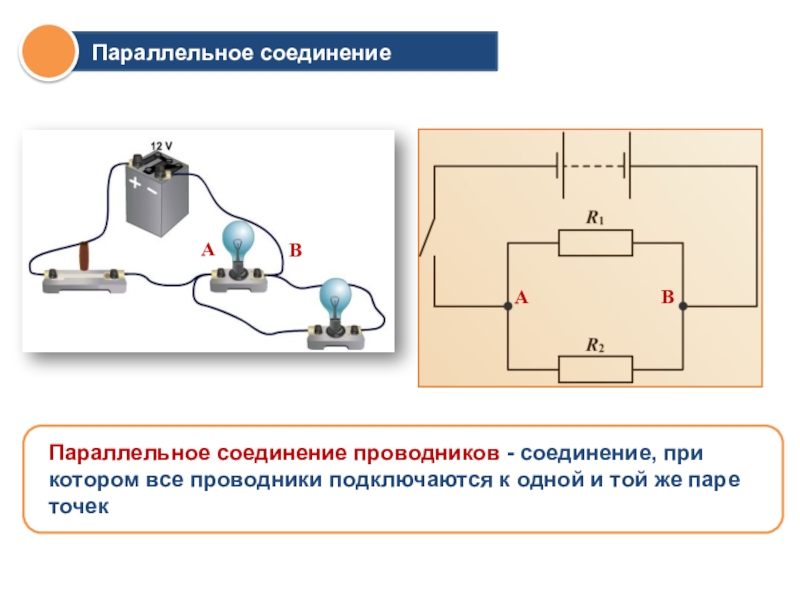

Слайд 5Параллельное соединение
Параллельное соединение проводников - соединение, при котором все проводники подключаются

к одной и той же паре точек

А

А

В

В

Параллельное соединениеПараллельное соединение проводников - соединение, при котором все проводники подключаются к одной и той же паре

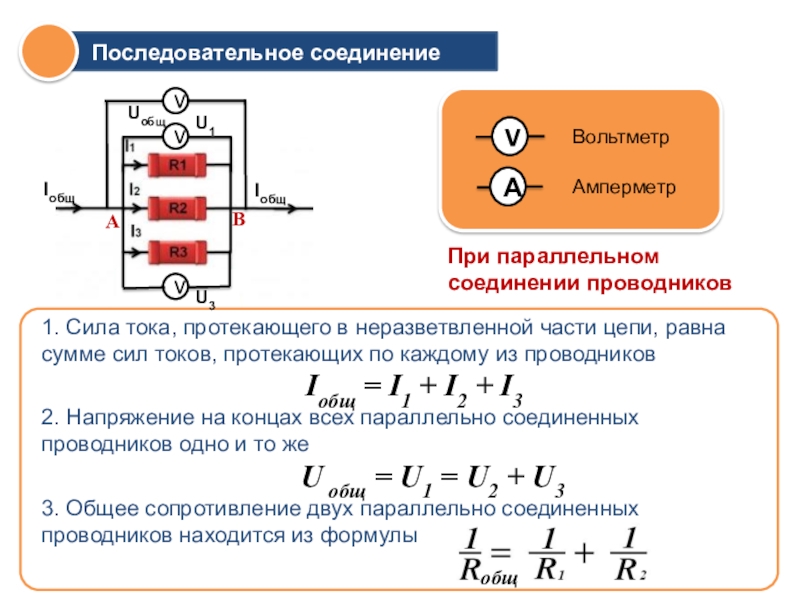

Слайд 6Uобщ
Последовательное соединение
При параллельном соединении проводников
V
А
Вольтметр
Амперметр
Iобщ
Iобщ
V
U3
V
U1
V
1. Сила тока,

протекающего в неразветвленной части цепи, равна сумме сил токов, протекающих по каждому из проводников
Iобщ = I1 + I2 + I3 2. Напряжение на концах всех параллельно соединенных проводников одно и то же
U общ = U1 = U2 + U3 3. Общее сопротивление двух параллельно соединенных проводников находится из формулы

А

В

общ

Uобщ Последовательное соединениеПри параллельном соединении проводников VАВольтметрАмперметрIобщIобщVU3 VU1 V1. Сила тока, протекающего в неразветвленной части цепи, равна

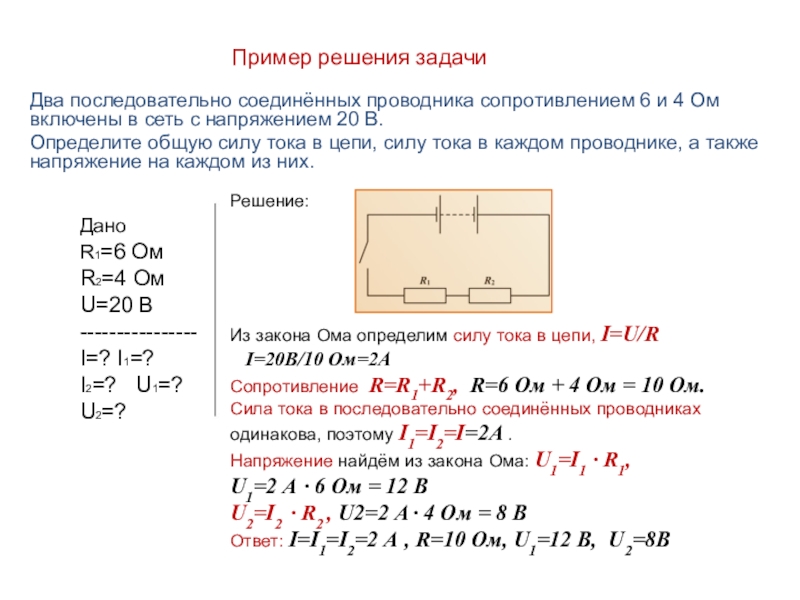

Слайд 7Пример решения задачи
Два последовательно соединённых проводника сопротивлением 6 и 4 Ом

включены в сеть с напряжением 20 В.
Определите общую силу тока в цепи, силу тока в каждом проводнике, а также напряжение на каждом из них.

Дано
R1=6 Ом
R2=4 Ом
U=20 В
----------------
I=? I1=?
I2=? U1=?
U2=?

Решение:





Из закона Ома определим силу тока в цепи, I=U/R
I=20В/10 Ом=2А
Сопротивление R=R1+R2, R=6 Ом + 4 Ом = 10 Ом.
Сила тока в последовательно соединённых проводниках одинакова, поэтому I1=I2=I=2A .
Напряжение найдём из закона Ома: U1=I1 ∙ R1, U1=2 А ∙ 6 Ом = 12 В
U2=I2 ∙ R2 , U2=2 А ∙ 4 Ом = 8 В
Ответ: I=I1=I2=2 А , R=10 Ом, U1=12 В, U2=8В

Пример решения задачиДва последовательно соединённых проводника сопротивлением 6 и 4 Ом включены в сеть с напряжением 20

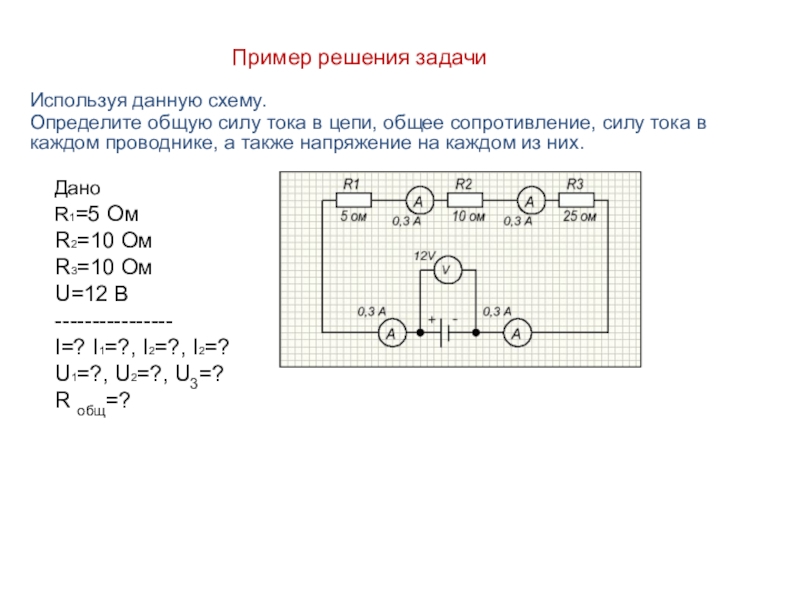

Слайд 8Пример решения задачи
Используя данную схему.
Определите общую силу тока в цепи, общее

сопротивление, силу тока в каждом проводнике, а также напряжение на каждом из них.

Дано
R1=5 Ом
R2=10 Ом
R3=10 Ом
U=12 В
----------------
I=? I1=?, I2=?, I2=?
U1=?, U2=?, U3=?
R общ=?

Пример решения задачиИспользуя данную схему.Определите общую силу тока в цепи, общее сопротивление, силу тока в каждом проводнике,

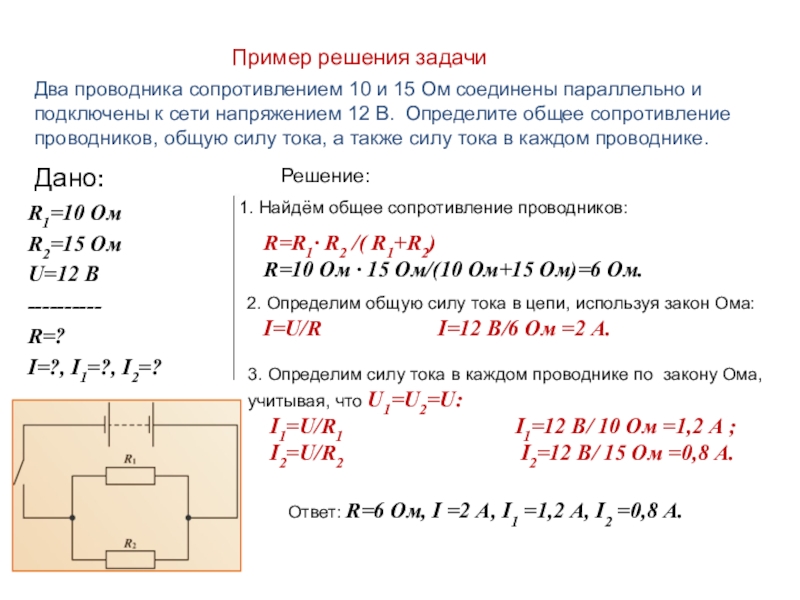

Слайд 9 Дано:
R1=10 Ом
R2=15 Ом
U=12 В
----------
R=?
I=?, I1=?, I2=?
Два проводника сопротивлением 10 и

15 Ом соединены параллельно и подключены к сети напряжением 12 В. Определите общее сопротивление проводников, общую силу тока, а также силу тока в каждом проводнике.

Решение:

1. Найдём общее сопротивление проводников:

R=R1∙ R2 /( R1+R2)
R=10 Ом ∙ 15 Ом/(10 Ом+15 Ом)=6 Ом.

2. Определим общую силу тока в цепи, используя закон Ома:
I=U/R I=12 В/6 Ом =2 А.

3. Определим силу тока в каждом проводнике по закону Ома, учитывая, что U1=U2=U:
I1=U/R1 I1=12 В/ 10 Ом =1,2 А ;
I2=U/R2 I2=12 В/ 15 Ом =0,8 А.

Ответ: R=6 Ом, I =2 А, I1 =1,2 А, I2 =0,8 А.

Пример решения задачи

Дано:R1=10 ОмR2=15 ОмU=12 В----------R=?I=?, I1=?, I2=?Два проводника сопротивлением 10 и 15 Ом соединены параллельно и подключены

Слайд 10Пример решения задачи
Три проводника сопротивлением 10 Ом, 15 Ом и 25

Ом соединены параллельно и подключены к сети напряжением 120 В. Определите общее сопротивление проводников, общую силу тока, а также силу тока в каждом проводнике.

Дано:
R1=10 Ом
R2=15 Ом
R2=25 Ом
U=120 В
----------
R=?
I=?, I1=?, I2=?, I2=?

Пример решения задачиТри проводника сопротивлением 10 Ом, 15 Ом и 25 Ом соединены параллельно и подключены к

Слайд 11Домашнее задание: §§48,49

Домашнее задание: §§48,49
