Презентация, доклад по физике 8 класс на тему: Электромагнитные явления

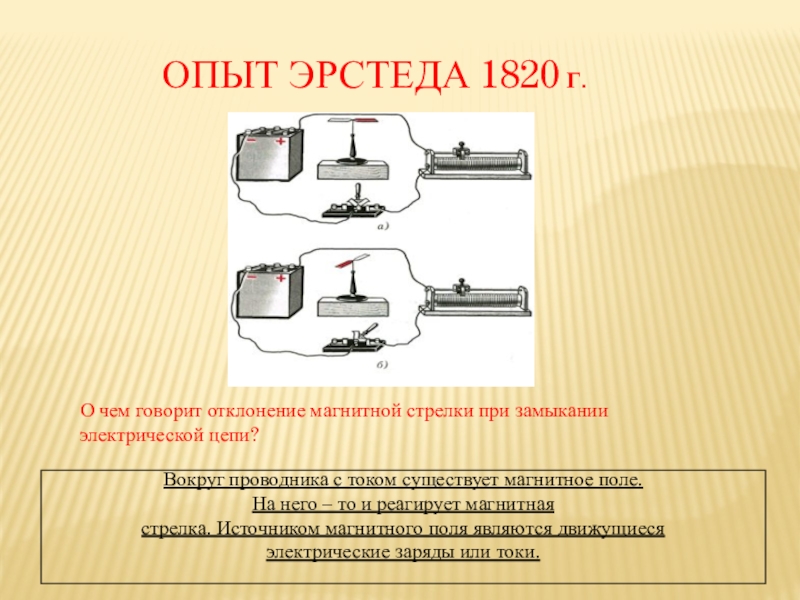

при замыкании
электрической цепи?

Вокруг проводника с током существует магнитное поле.
На него – то и реагирует магнитная
стрелка. Источником магнитного поля являются движущиеся
электрические заряды или токи.

форма материи, которая существует независимо от нас и от наших знаний о нем.
2.МП порождается движущимися электрическими зарядами
и обнаруживается по действию
на движущиеся электрические заряды.
3.С удалением от источника МП оно ослабевает.

!

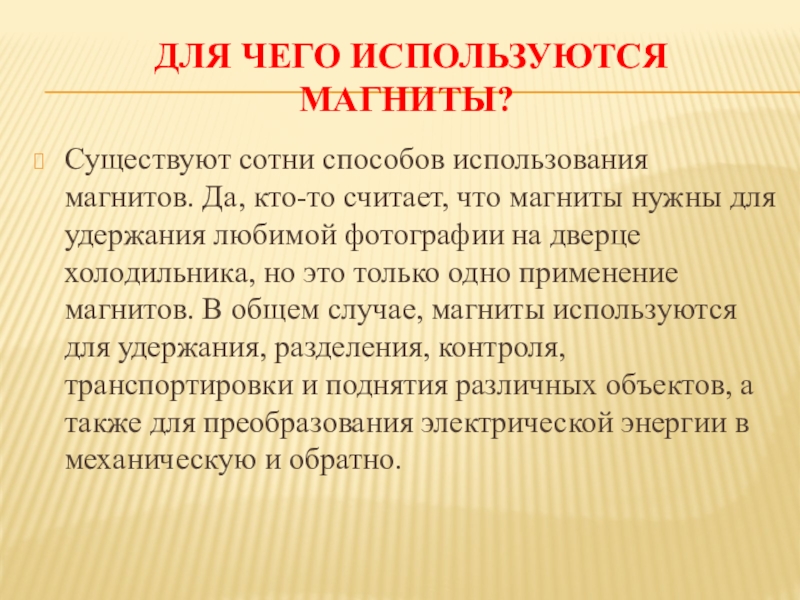

считает, что магниты нужны для удержания любимой фотографии на дверце холодильника, но это только одно применение магнитов. В общем случае, магниты используются для удержания, разделения, контроля, транспортировки и поднятия различных объектов, а также для преобразования электрической энергии в механическую и обратно.

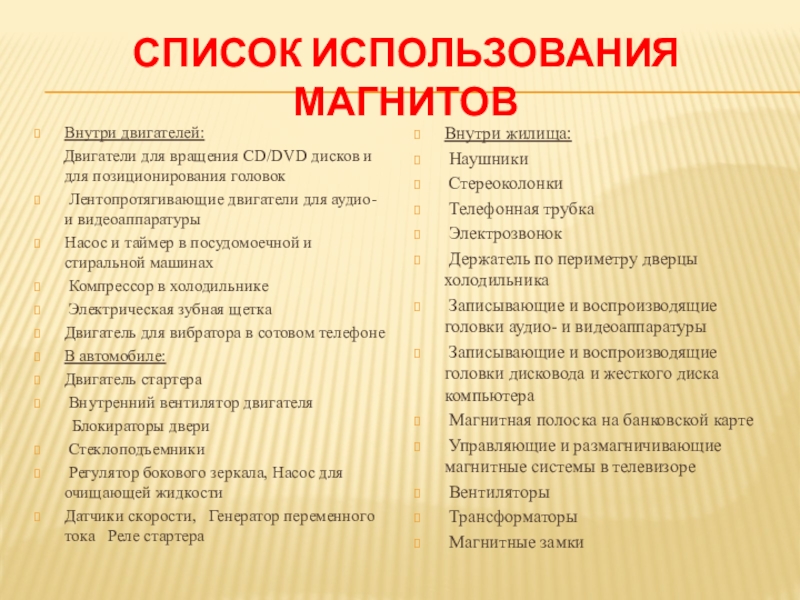

Электрозвонок
Держатель по периметру дверцы холодильника
Записывающие и воспроизводящие головки аудио- и видеоаппаратуры
Записывающие и воспроизводящие головки дисковода и жесткого диска компьютера
Магнитная полоска на банковской карте
Управляющие и размагничивающие магнитные системы в телевизоре
Вентиляторы
Трансформаторы
Магнитные замки

Внутри двигателей:
Двигатели для вращения CD/DVD дисков и для позиционирования головок
Лентопротягивающие двигатели для аудио- и видеоаппаратуры
Насос и таймер в посудомоечной и стиральной машинах
Компрессор в холодильнике
Электрическая зубная щетка
Двигатель для вибратора в сотовом телефоне
В автомобиле:
Двигатель стартера
Внутренний вентилятор двигателя
Блокираторы двери
Стеклоподъемники
Регулятор бокового зеркала, Насос для очищающей жидкости
Датчики скорости, Генератор переменного тока Реле стартера

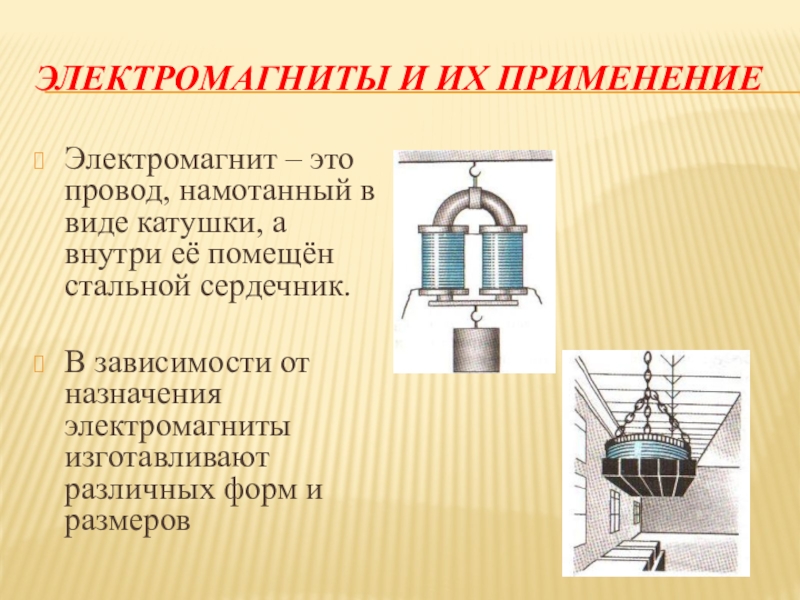

а внутри её помещён стальной сердечник.

В зависимости от назначения электромагниты изготавливают различных форм и размеров

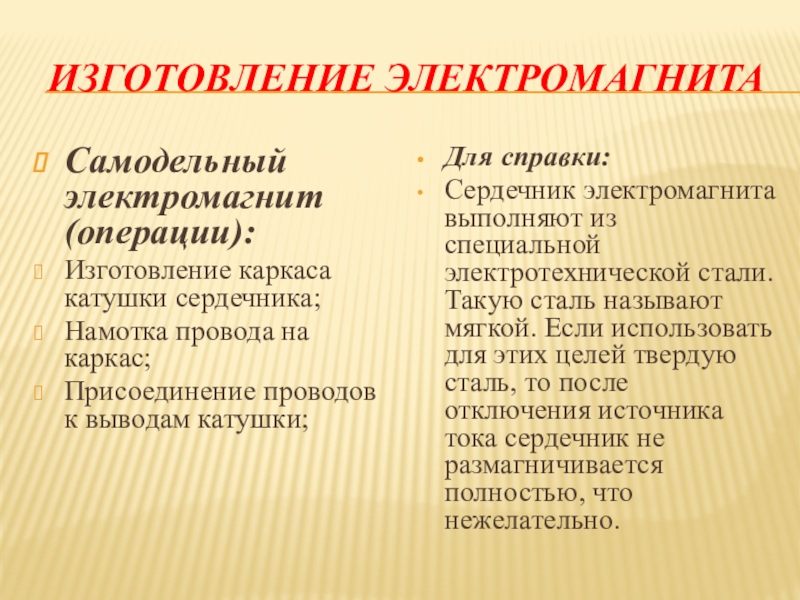

к выводам катушки;

Для справки:
Сердечник электромагнита выполняют из специальной электротехнической стали. Такую сталь называют мягкой. Если использовать для этих целей твердую сталь, то после отключения источника тока сердечник не размагничивается полностью, что нежелательно.

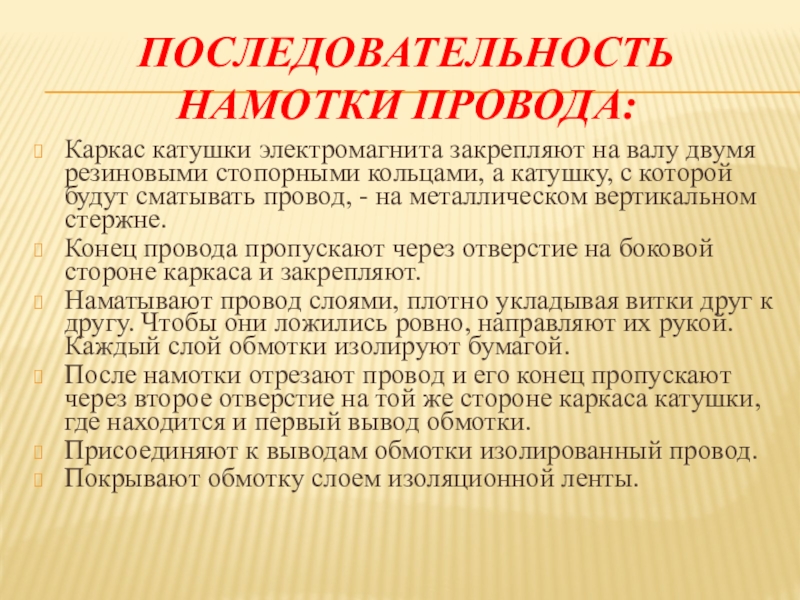

кольцами, а катушку, с которой будут сматывать провод, - на металлическом вертикальном стержне.
Конец провода пропускают через отверстие на боковой стороне каркаса и закрепляют.
Наматывают провод слоями, плотно укладывая витки друг к другу. Чтобы они ложились ровно, направляют их рукой. Каждый слой обмотки изолируют бумагой.
После намотки отрезают провод и его конец пропускают через второе отверстие на той же стороне каркаса катушки, где находится и первый вывод обмотки.
Присоединяют к выводам обмотки изолированный провод.
Покрывают обмотку слоем изоляционной ленты.

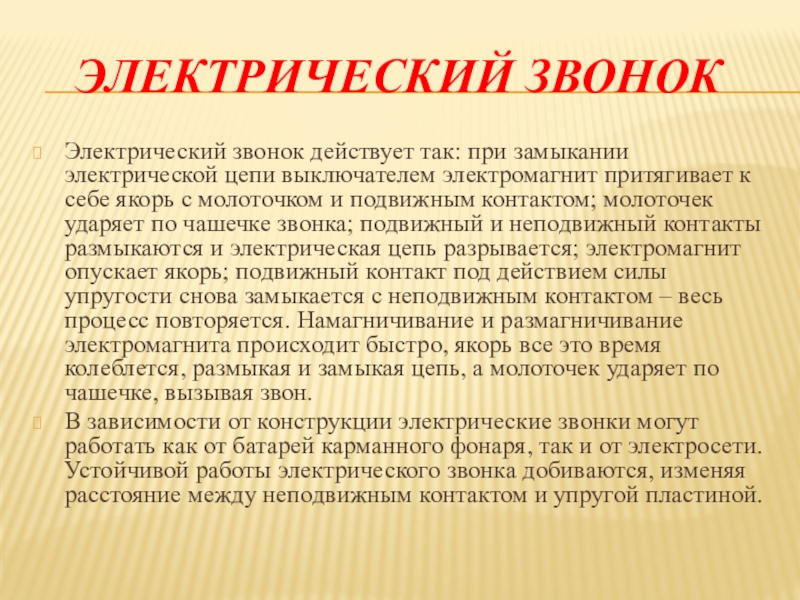

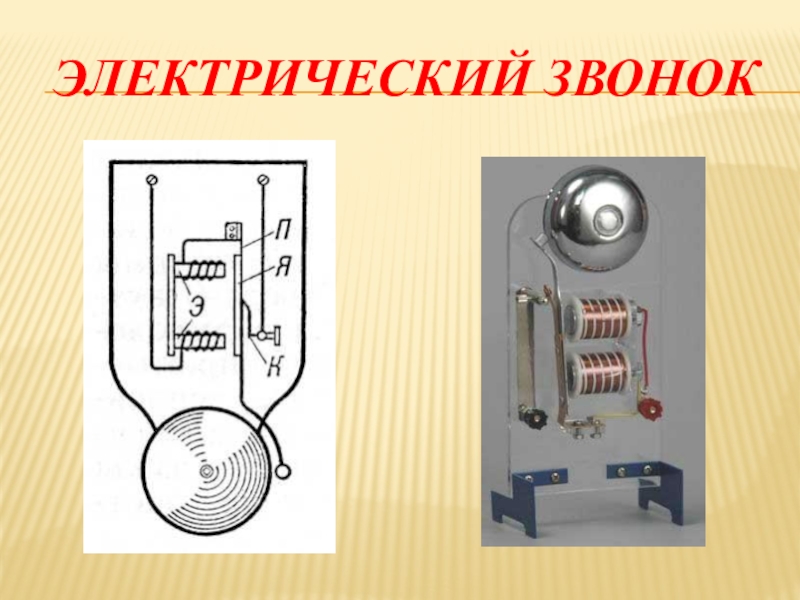

притягивает к себе якорь с молоточком и подвижным контактом; молоточек ударяет по чашечке звонка; подвижный и неподвижный контакты размыкаются и электрическая цепь разрывается; электромагнит опускает якорь; подвижный контакт под действием силы упругости снова замыкается с неподвижным контактом – весь процесс повторяется. Намагничивание и размагничивание электромагнита происходит быстро, якорь все это время колеблется, размыкая и замыкая цепь, а молоточек ударяет по чашечке, вызывая звон.
В зависимости от конструкции электрические звонки могут работать как от батарей карманного фонаря, так и от электросети. Устойчивой работы электрического звонка добиваются, изменяя расстояние между неподвижным контактом и упругой пластиной.

значительном расстоянии от них.
При замыкании электрической цепи электромагнита правое плечо якоря притягивается к сердечнику электромагнита, а левое плечо якоря отклоняет контактную пластину влево, замыкая электрическую цепь потребителя. При размыкании цепи электромагнита якорь возвращается в исходное положение, а контактная пластина размыкает электрическую цепь потребителя.
Электромагнитные реле могут работать на размыкание электрической цепи потребителя(размыкающее реле), замыкание(замыкающее реле) и переключение(переключающее реле)
Электрическая схема управления электроосвещением с помощью реле состоит из тока, катушки реле и выключателя. В цепь потребителя входит источник тока, контакты реле и электролампа. Пропуская по катушке электромагнита ток от батареи для карманного фонаря, можно включать электрическую лампу, работающую от электросети.

используются в промышленности, на транспорте, в строительстве, в сельском хозяйстве, в быту.

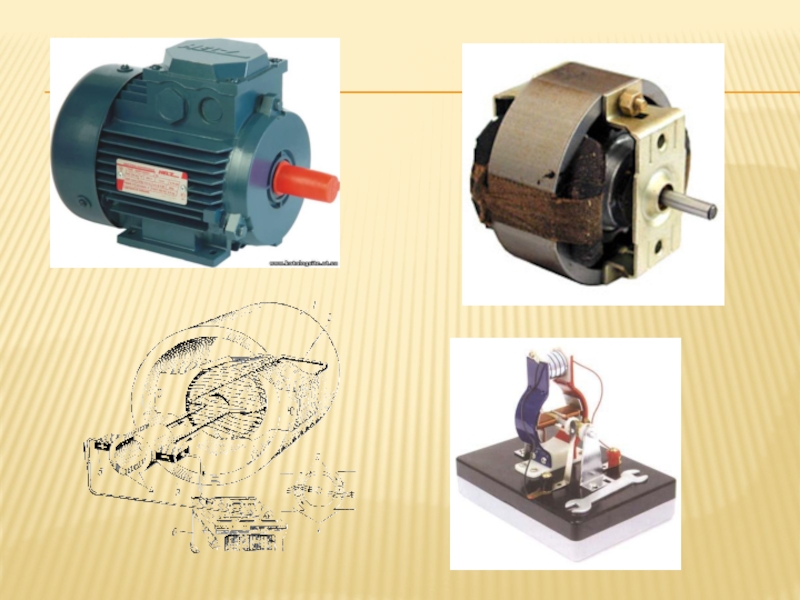

Электродвигатель состоит из двух основных частей: статора и ротора. Статор – неподвижная часть электродвигателя. В электродвигателе статором служит электромагнит. Ротор – вращающаяся часть двигателя. Он состоит из якоря с обмоткой из изолированного провода и коллектора, обеспечивающего прохождение по обмотке электрического тока от источника. Когда по обмотке якоря идет электрический ток, ротор под действием электромагнита вращается . Выводы обмотки якоря соединены с коллектором. Сердечник якоря собран из стальных пластин.
Для охлаждения обмоток служит вентилятор, который устанавливается на валу ротора.

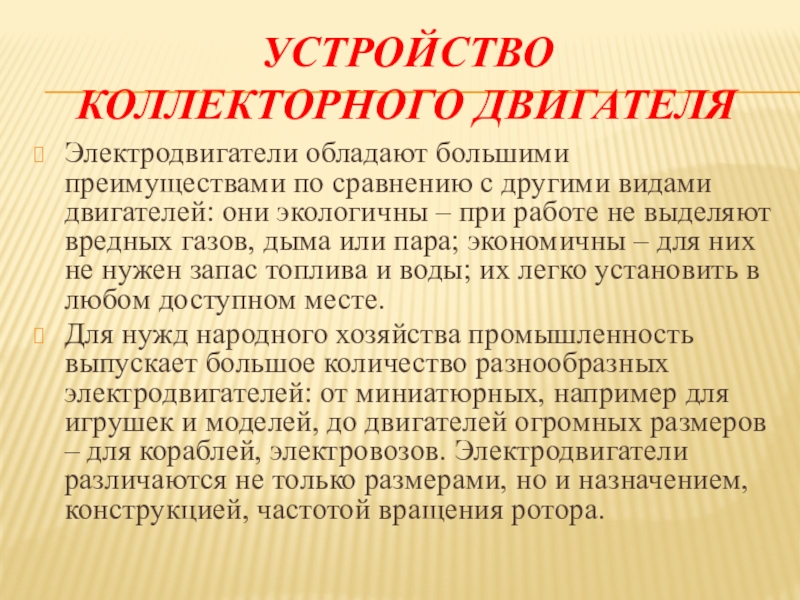

двигателей: они экологичны – при работе не выделяют вредных газов, дыма или пара; экономичны – для них не нужен запас топлива и воды; их легко установить в любом доступном месте.
Для нужд народного хозяйства промышленность выпускает большое количество разнообразных электродвигателей: от миниатюрных, например для игрушек и моделей, до двигателей огромных размеров – для кораблей, электровозов. Электродвигатели различаются не только размерами, но и назначением, конструкцией, частотой вращения ротора.

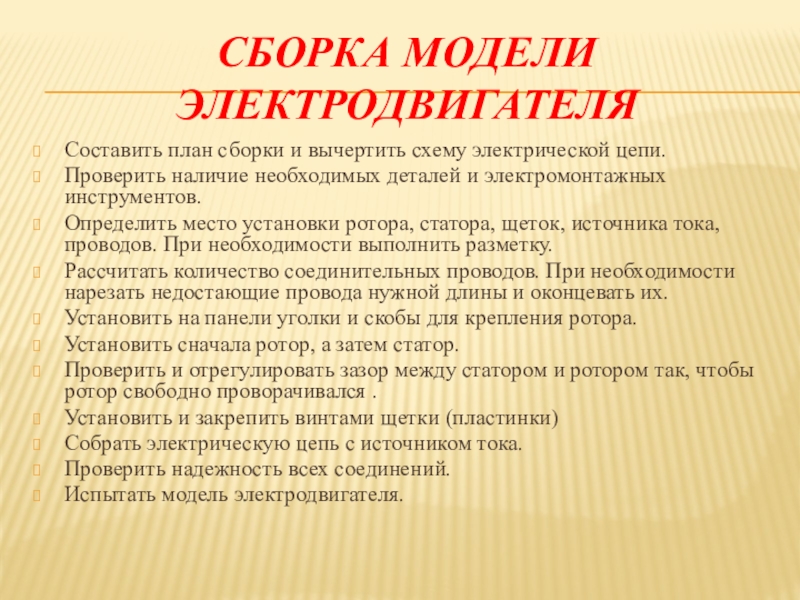

необходимых деталей и электромонтажных инструментов.
Определить место установки ротора, статора, щеток, источника тока, проводов. При необходимости выполнить разметку.
Рассчитать количество соединительных проводов. При необходимости нарезать недостающие провода нужной длины и оконцевать их.
Установить на панели уголки и скобы для крепления ротора.
Установить сначала ротор, а затем статор.
Проверить и отрегулировать зазор между статором и ротором так, чтобы ротор свободно проворачивался .
Установить и закрепить винтами щетки (пластинки)
Собрать электрическую цепь с источником тока.
Проверить надежность всех соединений.
Испытать модель электродвигателя.

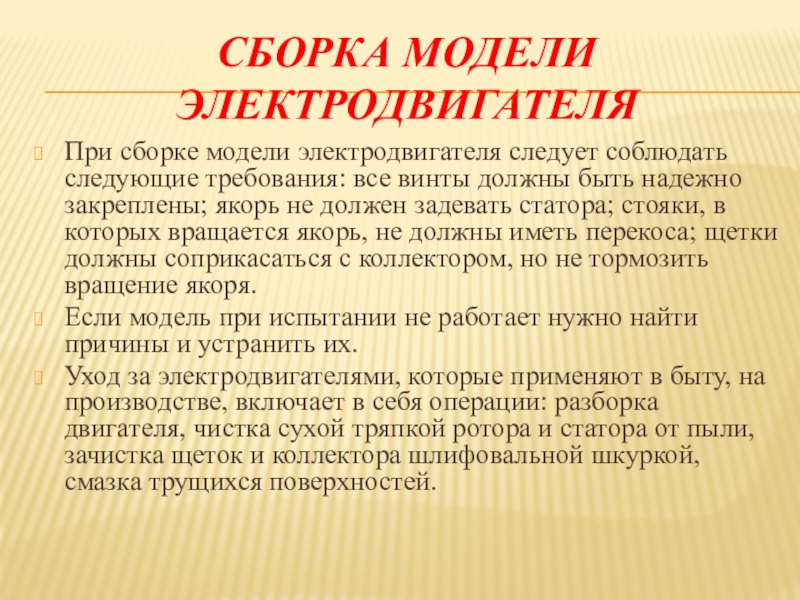

винты должны быть надежно закреплены; якорь не должен задевать статора; стояки, в которых вращается якорь, не должны иметь перекоса; щетки должны соприкасаться с коллектором, но не тормозить вращение якоря.
Если модель при испытании не работает нужно найти причины и устранить их.
Уход за электродвигателями, которые применяют в быту, на производстве, включает в себя операции: разборка двигателя, чистка сухой тряпкой ротора и статора от пыли, зачистка щеток и коллектора шлифовальной шкуркой, смазка трущихся поверхностей.

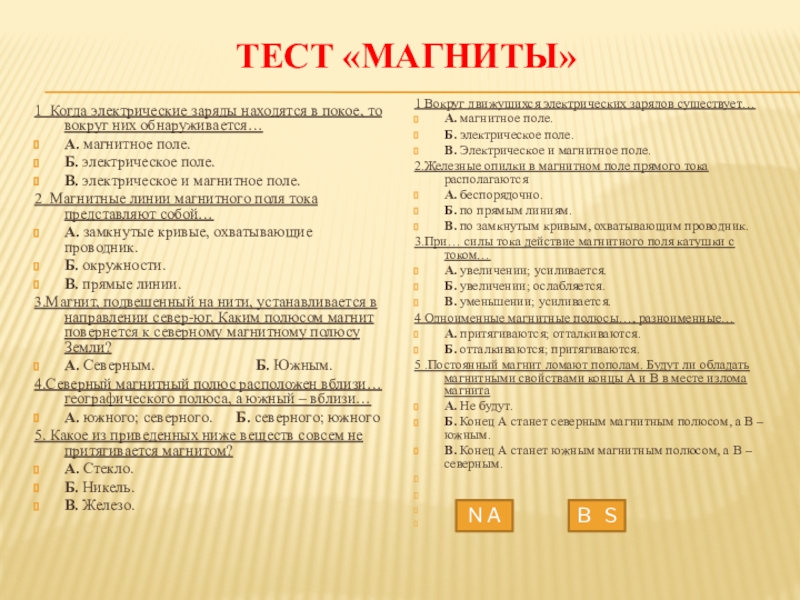

обнаруживается…
А. магнитное поле.
Б. электрическое поле.
В. электрическое и магнитное поле.
2 Магнитные линии магнитного поля тока представляют собой…
А. замкнутые кривые, охватывающие проводник.
Б. окружности.
В. прямые линии.
3.Магнит, подвешенный на нити, устанавливается в направлении север-юг. Каким полюсом магнит повернется к северному магнитному полюсу Земли?
А. Северным. Б. Южным.
4.Северный магнитный полюс расположен вблизи… географического полюса, а южный – вблизи…
А. южного; северного. Б. северного; южного
5. Какое из приведенных ниже веществ совсем не притягивается магнитом?
А. Стекло.
Б. Никель.
В. Железо.

1 Вокруг движущихся электрических зарядов существует…
А. магнитное поле.
Б. электрическое поле.
В. Электрическое и магнитное поле.
2.Железные опилки в магнитном поле прямого тока располагаются
А. беспорядочно.
Б. по прямым линиям.
В. по замкнутым кривым, охватывающим проводник.
3.При… силы тока действие магнитного поля катушки с током…
А. увеличении; усиливается.
Б. увеличении; ослабляется.
В. уменьшении; усиливается.
4 Одноименные магнитные полюсы…, разноименные…
А. притягиваются; отталкиваются.
Б. отталкиваются; притягиваются.
5 .Постоянный магнит ломают пополам. Будут ли обладать магнитными свойствами концы A и В в месте излома магнита
А. Не будут.
Б. Конец А станет северным магнитным полюсом, а В – южным.
В. Конец А станет южным магнитным полюсом, а В – северным.



N A

B S
