Презентация, доклад по физике 8 класс Электрическая цепь
Содержание
- 1. Презентация по физике 8 класс Электрическая цепь
- 2. Электрическую энергию от источника тока нужно доставить к потребителю
- 3. Простейшая электрическая цепь состоит из:Чтобы в цепи
- 4. В замкнутой цепи ток от источника поступает к потребителюПотребительИсточник токаЗамыкающее устройствоРегистрирующее ток устройство
- 5. Электрические цепи вокруг нас
- 6. Электрическими схемами называют чертежи, на которых изображены способы соединения электрических приборов в цепь
- 7. Условные обозначения на схемах – гальванический элемент
- 8. Условные обозначения, применяемые на схемах– зажимы для
- 9. Условные обозначения, применяемые на схемах – электрический
- 10. Простая не замкнутая электрическая цепьЦепь состоит из:Аккумулятор; Ключ;Лампочка;Соединительные провода; 2134231Схема электрической цепиэлектрическая цепь
- 11. Простая замкнутая электрическая цепьПри замыкании ключа(2), лампочка(3)загорается.3412321Схема электрической цепиэлектрическая цепь
- 12. Задание №1Используя условные обозначения, начертите схему цепи карманного фонаря и назовите части этой цепиПроверь себя
- 13. Проверка выполнения задания- двух гальванических элементов (1);– ключа (2);- Лампочки (3)Фонарь состоит из:123
Электрическую энергию от источника тока нужно доставить к потребителю
Слайд 1
Слайд 3
Простейшая электрическая цепь состоит из:
Чтобы в цепи возник электрический ток, она
должна быть замкнутой!
Источника тока
Потребителя электроэнергии
Соединительных проводов
Замыкающего устройства
Слайд 4В замкнутой цепи ток от источника поступает к потребителю
Потребитель
Источник тока
Замыкающее устройство
Регистрирующее
ток устройство

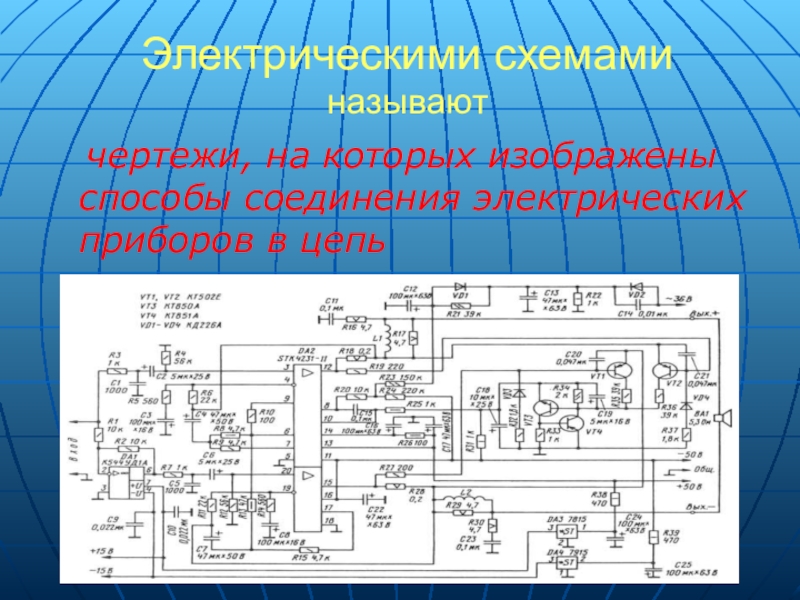

Слайд 6Электрическими схемами называют
чертежи, на которых изображены способы соединения электрических
приборов в цепь

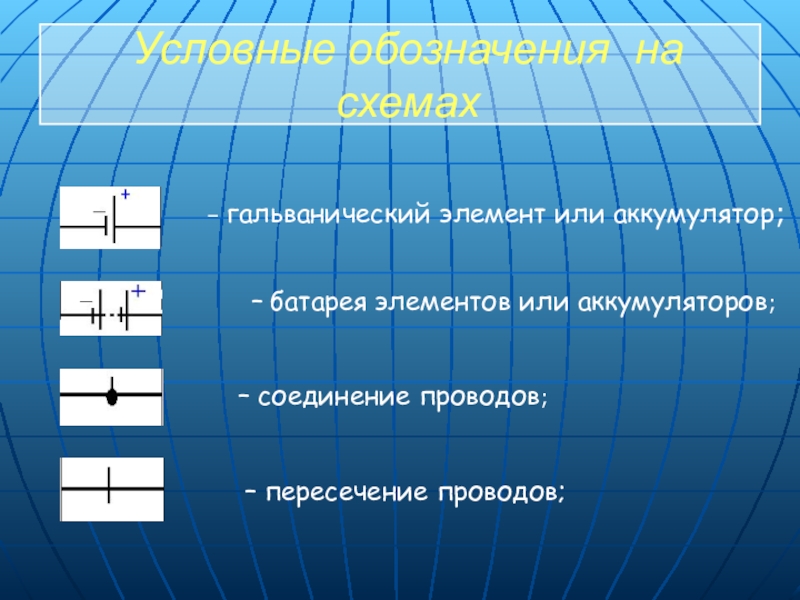

Слайд 7Условные обозначения на схемах
– гальванический элемент или аккумулятор;
– батарея
элементов или аккумуляторов;
– соединение проводов;
– пересечение проводов;

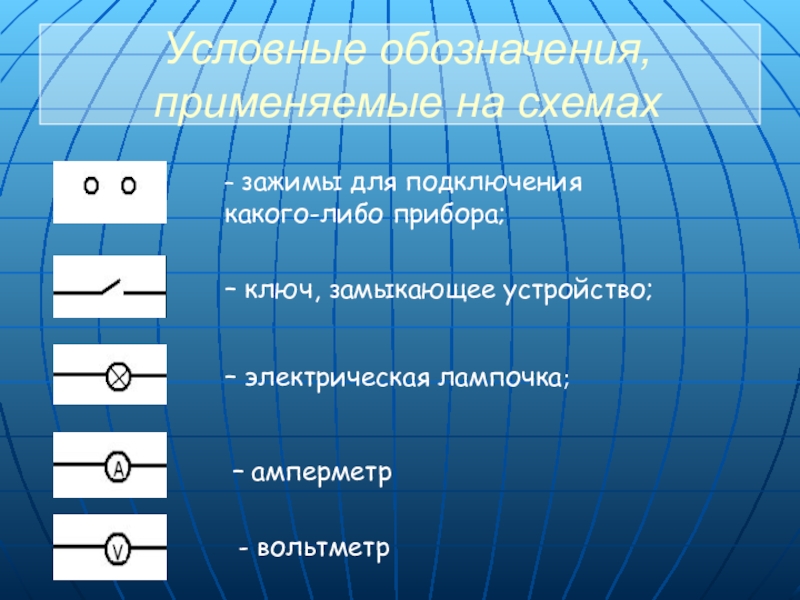

Слайд 8Условные обозначения, применяемые на схемах
– зажимы для подключения какого-либо прибора;
–
ключ, замыкающее устройство;
– амперметр
– электрическая лампочка;
- вольтметр

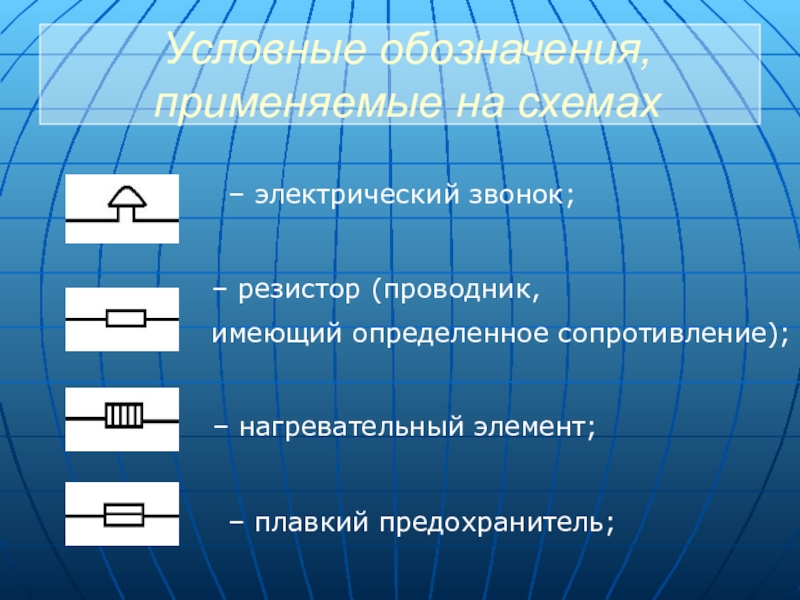

Слайд 9Условные обозначения, применяемые на схемах
– электрический звонок;
– резистор (проводник,
имеющий
определенное сопротивление);
– нагревательный элемент;
– плавкий предохранитель;

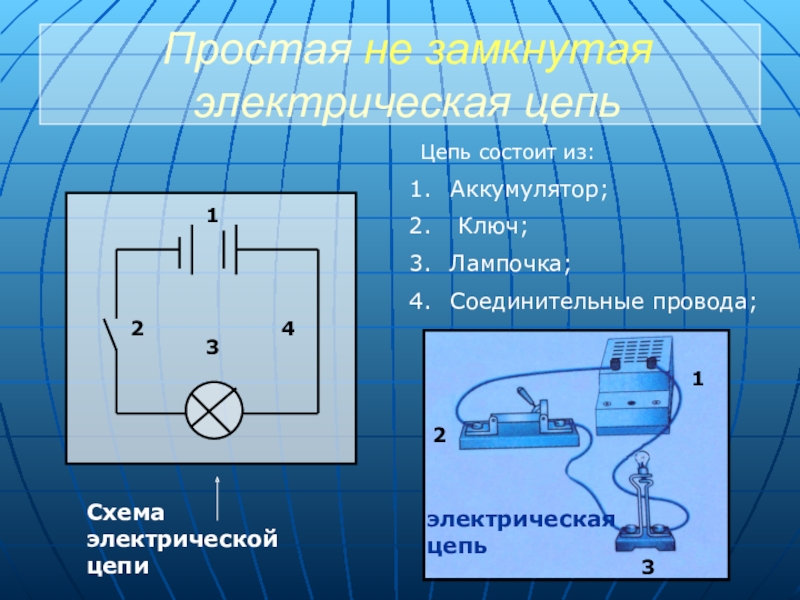

Слайд 10Простая не замкнутая электрическая цепь
Цепь состоит из:
Аккумулятор;
Ключ;
Лампочка;
Соединительные провода;
2
1
3
4
2
3
1
Схема электрической
цепи
электрическая цепь
Слайд 11
Простая замкнутая электрическая цепь
При замыкании ключа(2), лампочка(3)загорается.
3
4
1
2
3
2
1
Схема электрической цепи
электрическая цепь
Слайд 12Задание №1
Используя условные обозначения, начертите схему цепи карманного фонаря и назовите
части этой цепи
Проверь себя

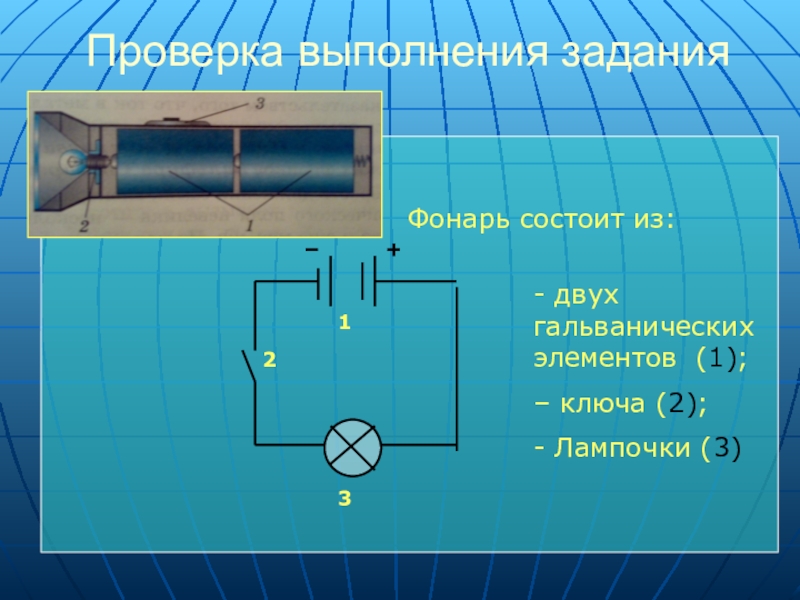

Слайд 13Проверка выполнения задания
- двух гальванических элементов (1);
– ключа (2);
- Лампочки
(3)
Фонарь состоит из:
1
2
3
