Презентация, доклад по физике 8 класс

Содержание

ЭЛЕКТРИЗАЦИЯ ТЕЛ Соприкосновением Трением Ударом

Слайд 1ФИЗИКА
ЭЛЕКТРИЧЕСКИЕ ЯВЛЕНИЯ

ФИЗИКАЭЛЕКТРИЧЕСКИЕ ЯВЛЕНИЯ

Слайд 2ЭЛЕКТРИЗАЦИЯ ТЕЛ

Соприкосновением


Трением


Ударом

ЭЛЕКТРИЗАЦИЯ ТЕЛ			Соприкосновением			Трением			Ударом

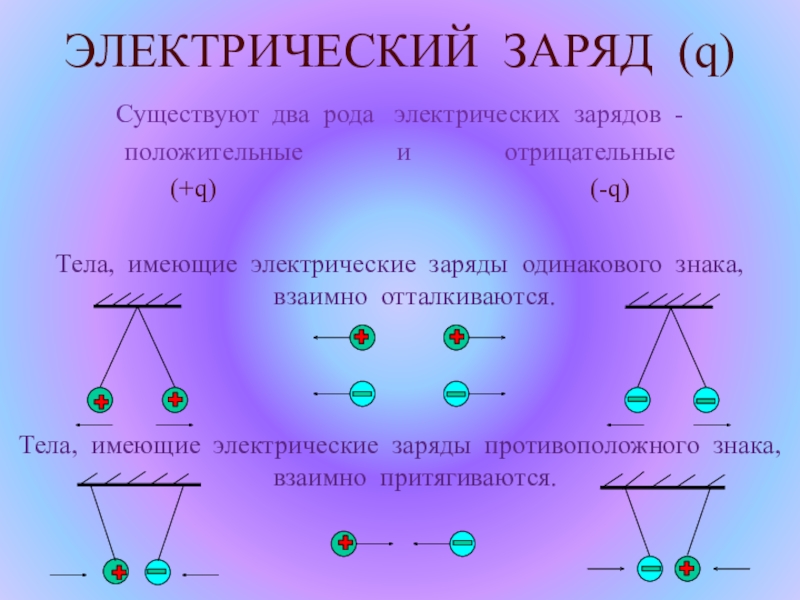

Слайд 3ЭЛЕКТРИЧЕСКИЙ ЗАРЯД (q)
Существуют два рода электрических зарядов -
положительные

и отрицательные
(+q) (-q)

Тела, имеющие электрические заряды одинакового знака, взаимно отталкиваются.



Тела, имеющие электрические заряды противоположного знака, взаимно притягиваются.

ЭЛЕКТРИЧЕСКИЙ ЗАРЯД (q)  Существуют два рода  электрических зарядов -положительные

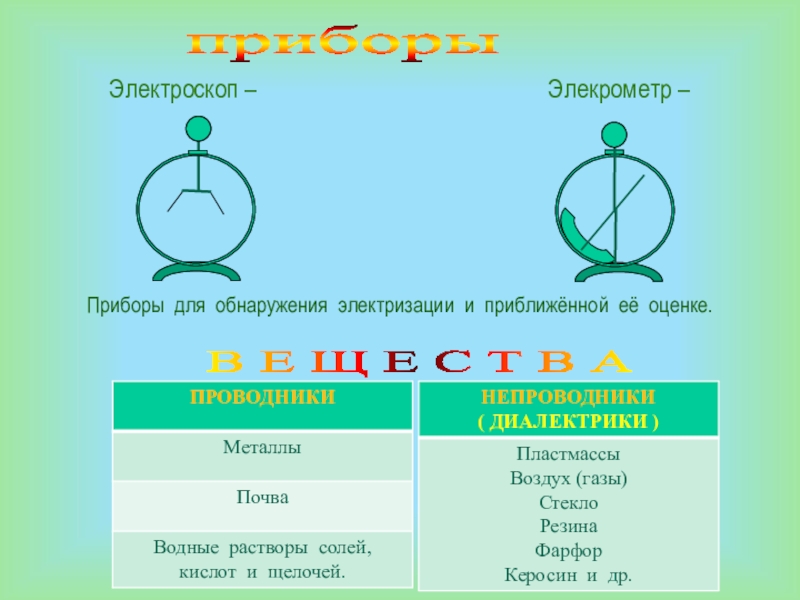

Слайд 4приборы
Электроскоп –

Элекрометр –

Приборы для обнаружения электризации и приближённой её оценке.

В Е Щ Е С Т В А

приборыЭлектроскоп –

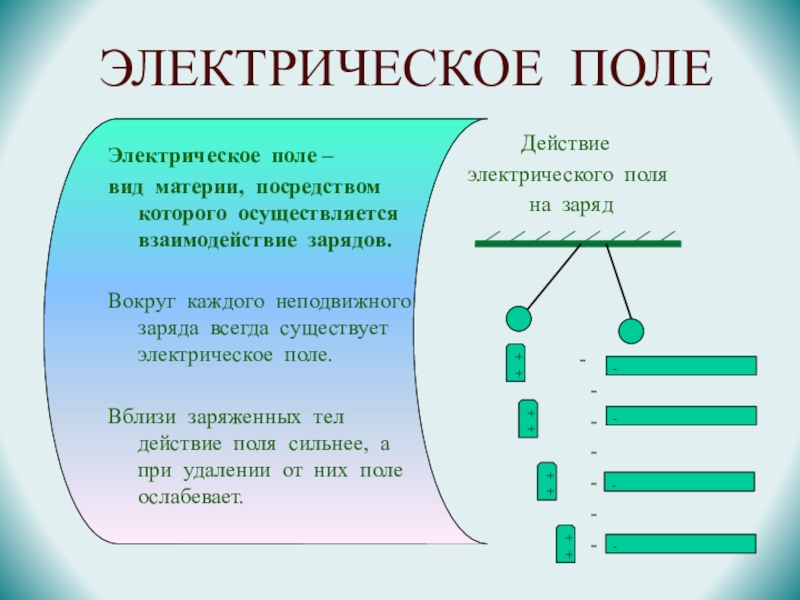

Слайд 5ЭЛЕКТРИЧЕСКОЕ ПОЛЕ
Электрическое поле –
вид материи, посредством которого осуществляется взаимодействие зарядов.

Вокруг каждого

неподвижного заряда всегда существует электрическое поле.

Вблизи заряженных тел действие поля сильнее, а при удалении от них поле ослабевает.

Действие
электрического поля
на заряд




-
-
-
-
-
-
-

-

-

-

-

+
+

+
+

+
+

+
+

ЭЛЕКТРИЧЕСКОЕ ПОЛЕЭлектрическое поле –вид материи, посредством которого осуществляется взаимодействие зарядов.Вокруг каждого неподвижного заряда всегда существует электрическое поле.Вблизи

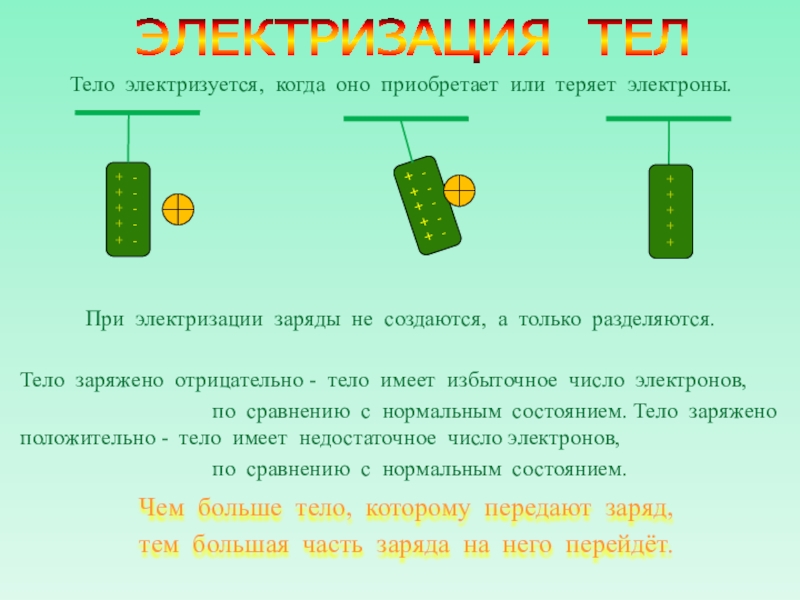

Слайд 6ЭЛЕКТРИЗАЦИЯ ТЕЛ
Тело электризуется, когда оно приобретает или теряет электроны.
+ -
+

-
+ -
+ -
+ -

+ -
+ -
+ -
+ -
+ -

+
+
+
+
+












При электризации заряды не создаются, а только разделяются.

Тело заряжено отрицательно - тело имеет избыточное число электронов,
по сравнению с нормальным состоянием. Тело заряжено положительно - тело имеет недостаточное число электронов,
по сравнению с нормальным состоянием.






Чем больше тело, которому передают заряд,
тем большая часть заряда на него перейдёт.

ЭЛЕКТРИЗАЦИЯ ТЕЛТело электризуется, когда оно приобретает или теряет электроны.+  -+  -+  -+  -+

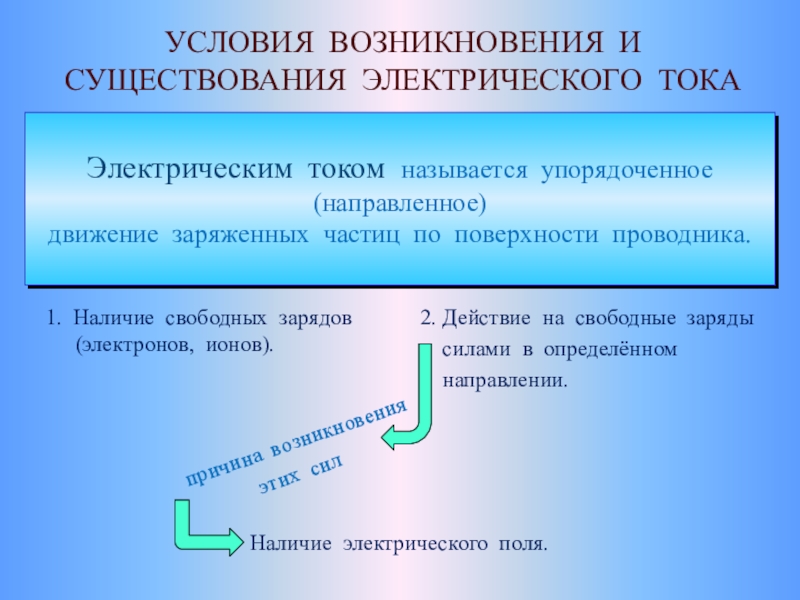

Слайд 7УСЛОВИЯ ВОЗНИКНОВЕНИЯ И СУЩЕСТВОВАНИЯ ЭЛЕКТРИЧЕСКОГО ТОКА
1. Наличие свободных зарядов (электронов,

ионов).

2. Действие на свободные заряды
силами в определённом
направлении.


Электрическим током называется упорядоченное (направленное)
движение заряженных частиц по поверхности проводника.

причина возникновения
этих сил

Наличие электрического поля.

УСЛОВИЯ ВОЗНИКНОВЕНИЯ И СУЩЕСТВОВАНИЯ ЭЛЕКТРИЧЕСКОГО ТОКА 1. Наличие свободных зарядов (электронов, ионов).2. Действие на свободные заряды

Слайд 8МЕХАНИЧЕСКАЯ
ЭНЕРГИЯ
ВНУТРЕННЯЯ
ЭНЕРГИЯ
ХИМИЧЕСКАЯ
ЭНЕРГИЯ
ЭНЕРГИЯ
СВЕТОВОГО
ИЗЛУЧЕНИЯ
превращается в
превращается в
превращается в
превращается в
ЦИНК

МЕДЬ

РАСТВОР СЕРНОЙ КИСЛОТЫ

МЕХАНИЧЕСКАЯ ЭНЕРГИЯВНУТРЕННЯЯ ЭНЕРГИЯХИМИЧЕСКАЯ ЭНЕРГИЯЭНЕРГИЯСВЕТОВОГО ИЗЛУЧЕНИЯпревращается впревращается впревращается впревращается вЦИНК     МЕДЬРАСТВОР СЕРНОЙ КИСЛОТЫ

Слайд 9ЭЛЕКТРИЧЕСКИЙ ТОК В МЕТАЛЛАХ


Отсутствие
электрического поля


Движение электронов (е)
беспорядочное
(тепловое движение)



Электрического тока НЕТ


Наличие
Электрического

поля


Движение электронов (е)
упорядоченное,
направленное



ЕСТЬ электрический ток

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

ЭЛЕКТРИЧЕСКИЙ ТОК В МЕТАЛЛАХОтсутствие электрического поляДвижение электронов (е)беспорядочное(тепловое движение)Электрического тока НЕТНаличиеЭлектрического поляДвижение электронов (е)упорядоченное, направленноеЕСТЬ электрический ток++++++++++++++++++++++++++++++

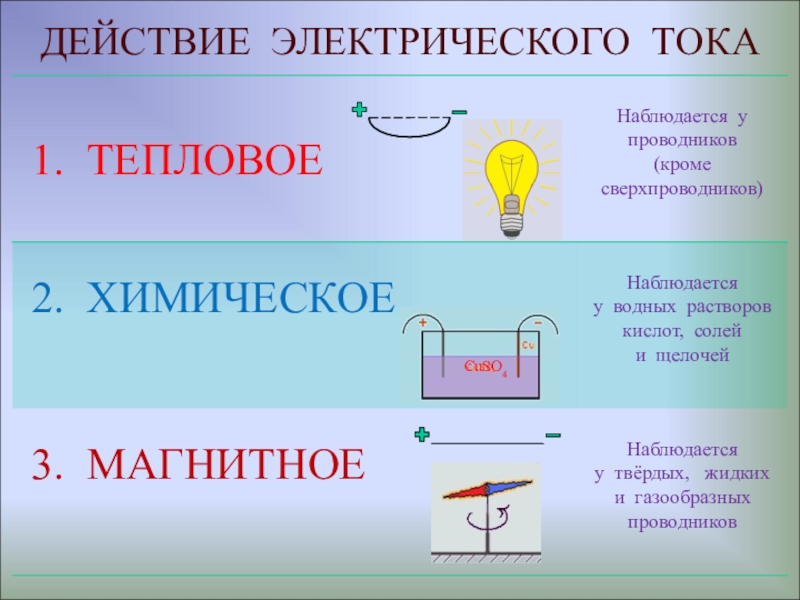

Слайд 10ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА
CuSO4

ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА CuSO4

Слайд 11СИЛА ТОКА
За единицу силы тока принимают 1А
I - сила

тока - величина, показывающая какой электрический заряд проходит через поперечное сечение проводника в 1 секунду.

СИ: 1АМПЕПР А
1мА = 0,001А
1мкА = 0,000001А
1кА = 1000А

Ампер равен силе неизменяющегося тока, который при прохождении по
двум параллельным прямолинейным
проводникам бесконечной длины и ничтожно малой площади кругового поперечного сечения, расположенным в вакууме на расстоянии 1м один от другого, вызвал бы на каждом участке проводника длиной 1м силу взаимодействия, равную 2·10-7Н.


I =

q – заряд
t – время

СИЛА  ТОКА За единицу силы тока принимают 1АI - сила тока - величина, показывающая какой электрический

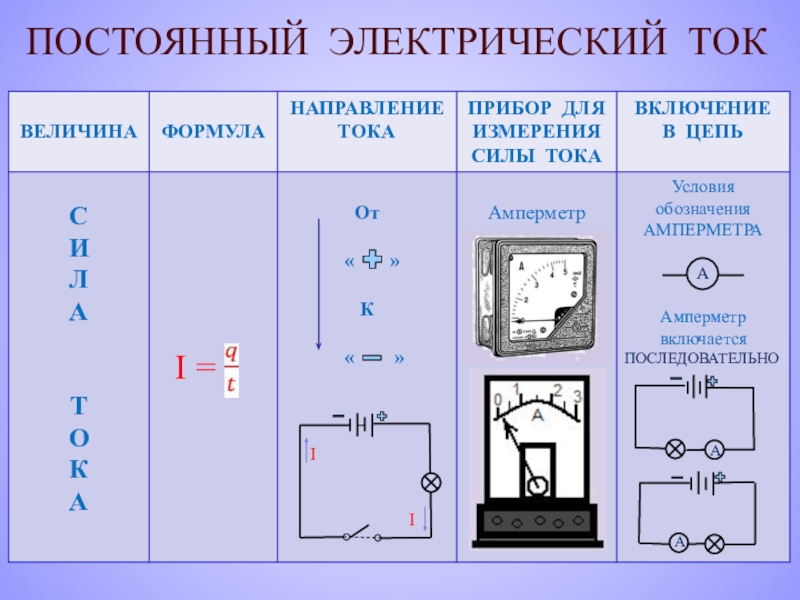

Слайд 12ПОСТОЯННЫЙ ЭЛЕКТРИЧЕСКИЙ ТОК


ПОСТОЯННЫЙ ЭЛЕКТРИЧЕСКИЙ ТОК

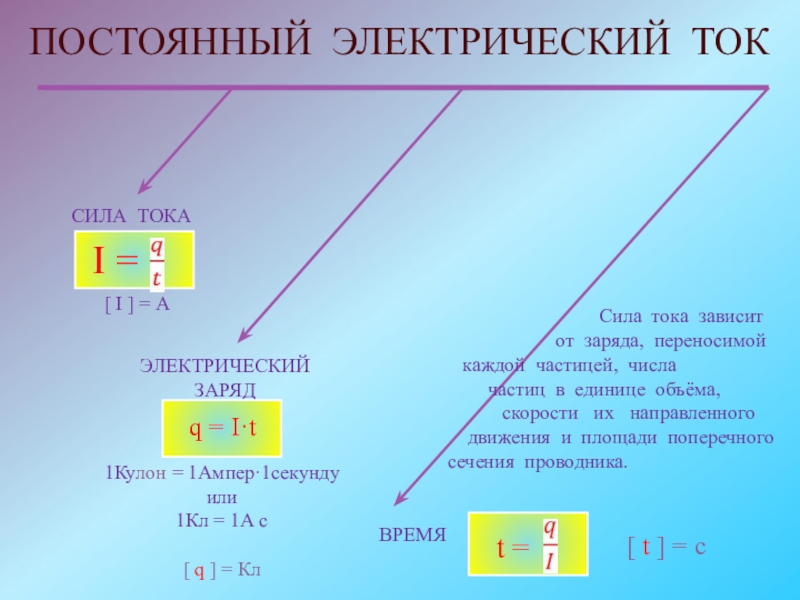

Слайд 13ПОСТОЯННЫЙ ЭЛЕКТРИЧЕСКИЙ ТОК
СИЛА ТОКА

I =

[ I ] =

А

ЭЛЕКТРИЧЕСКИЙ ЗАРЯД


q = I·t

1Кулон = 1Ампер·1секунду
или
1Кл = 1А с

[ q ] = Кл




Сила тока зависит
от заряда, переносимой
каждой частицей, числа
частиц в единице объёма,
скорости их направленного
движения и площади поперечного
сечения проводника.




t =

ВРЕМЯ

[ t ] = c

ПОСТОЯННЫЙ ЭЛЕКТРИЧЕСКИЙ ТОКСИЛА ТОКА  I = [ I ] = АЭЛЕКТРИЧЕСКИЙ ЗАРЯД q = I·t1Кулон =

Слайд 14
U =

ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ
Зажимы вольтметра присоединяются к тем точкам

цепи,
между которыми нужно измерить напряжение.
U =ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕЗажимы вольтметра присоединяются  к тем точкам цепи, между которыми нужно измерить напряжение.

Слайд 15ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ

R =


R= ρ

R
А
V
Причина – взаимодействие
движущихся

электронов с
ионами кристаллической
решётки.

Величина постоянная для
данного проводника и НЕ
зависит ни от U, ни от I.

Зависит от:
длины проводника - l
площади сечения - S
3. вещества - ρ

Разные
проводники обладают
разным сопротивлением.

Единицы сопротивления

СИ: Ом ( 1Ом = 1 )

1мОм = 0,001Ом
1МОм = 1000000Ом
1кОм = 1000Ом

I, А

I1

I2

0 U ( R1

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ  R =  R= ρ RАVПричина – взаимодействиедвижущихся электронов сионами  кристаллическойрешётки.Величина постоянная дляданного

Слайд 16РЕОСТАТЫ
Сопротивление реостата зависит от его длины.
Ползунковый реостат.
Рычажный реостат.
Условное обозначение реостатов на

схемах.


R= f(l)!

A

РЕОСТАТЫСопротивление реостата зависит от его длины.Ползунковый реостат.Рычажный реостат.Условное обозначение реостатов на схемах.  R= f(l)!A

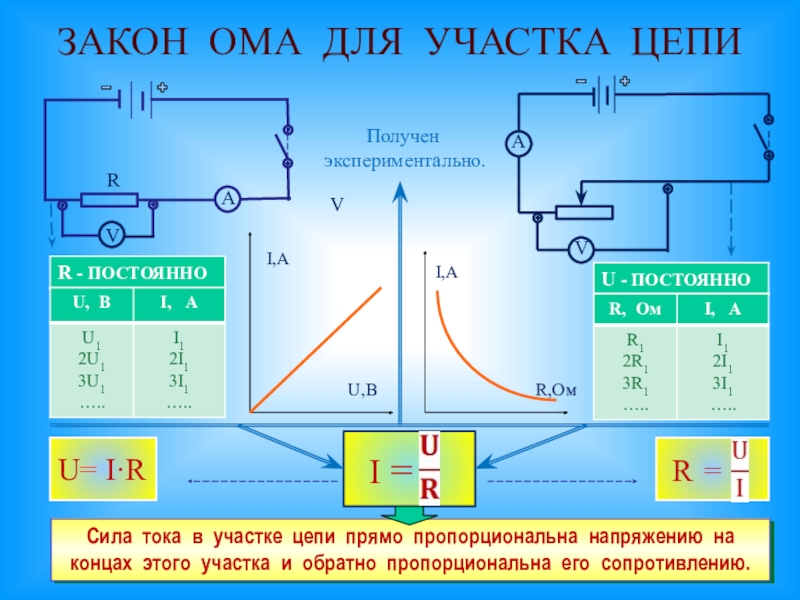

Слайд 17ЗАКОН ОМА ДЛЯ УЧАСТКА ЦЕПИ
Получен
экспериментально.
А
V
I,А
U,B
А
V
I,А
R,Ом

I =


U= I·R


R =

Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.

V

R

ЗАКОН ОМА ДЛЯ УЧАСТКА ЦЕПИПолучен экспериментально.АVI,АU,BАVI,АR,Ом  I =  U= I·R   R = Сила

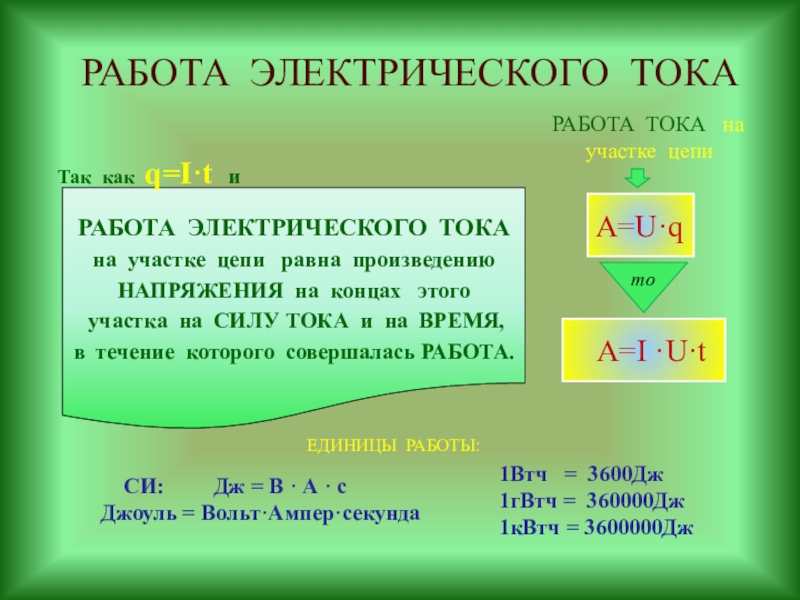

Слайд 18РАБОТА ЭЛЕКТРИЧЕСКОГО ТОКА
Так как q=I·t и

РАБОТА ЭЛЕКТРИЧЕСКОГО ТОКА
на участке цепи

равна произведению
НАПРЯЖЕНИЯ на концах этого
участка на СИЛУ ТОКА и на ВРЕМЯ,
в течение которого совершалась РАБОТА.



РАБОТА ТОКА на участке цепи


А=U·q

то


А=I ·U·t

ЕДИНИЦЫ РАБОТЫ:

1Втч = 3600Дж
1гВтч = 360000Дж
1кВтч = 3600000Дж

СИ: Дж = В · А · с
Джоуль = Вольт·Ампер·секунда

РАБОТА ЭЛЕКТРИЧЕСКОГО ТОКАТак как q=I·t и РАБОТА ЭЛЕКТРИЧЕСКОГО ТОКАна участке цепи  равна произведениюНАПРЯЖЕНИЯ на концах

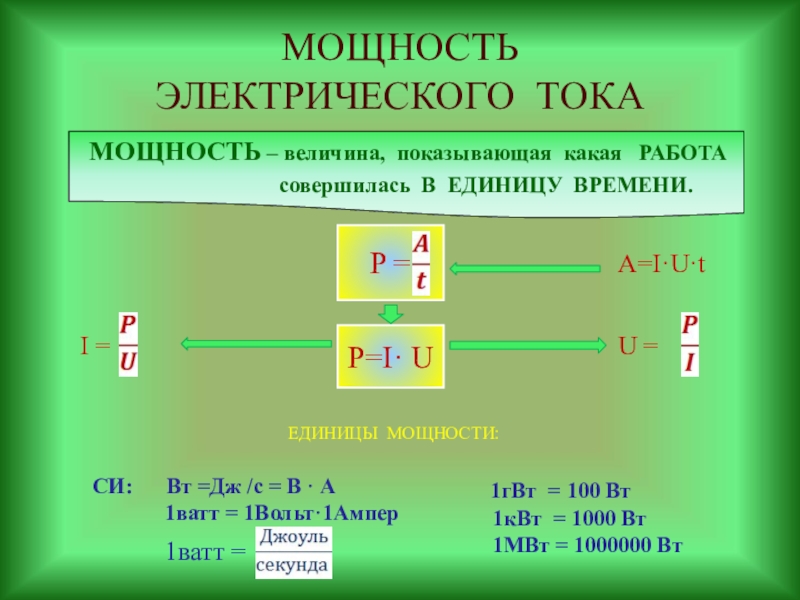

Слайд 19МОЩНОСТЬ
ЭЛЕКТРИЧЕСКОГО ТОКА
МОЩНОСТЬ – величина, показывающая какая РАБОТА

совершилась в единицу времени.




P =


P=I· U

А=I·U·t

U =

I =

ЕДИНИЦЫ МОЩНОСТИ:

СИ: Вт =Дж /с = В · А
1ватт = 1Вольт·1Ампер


1ватт =

1гВт = 100 Вт
1кВт = 1000 Вт
1МВт = 1000000 Вт

МОЩНОСТЬ ЭЛЕКТРИЧЕСКОГО ТОКАМОЩНОСТЬ – величина, показывающая какая  РАБОТА

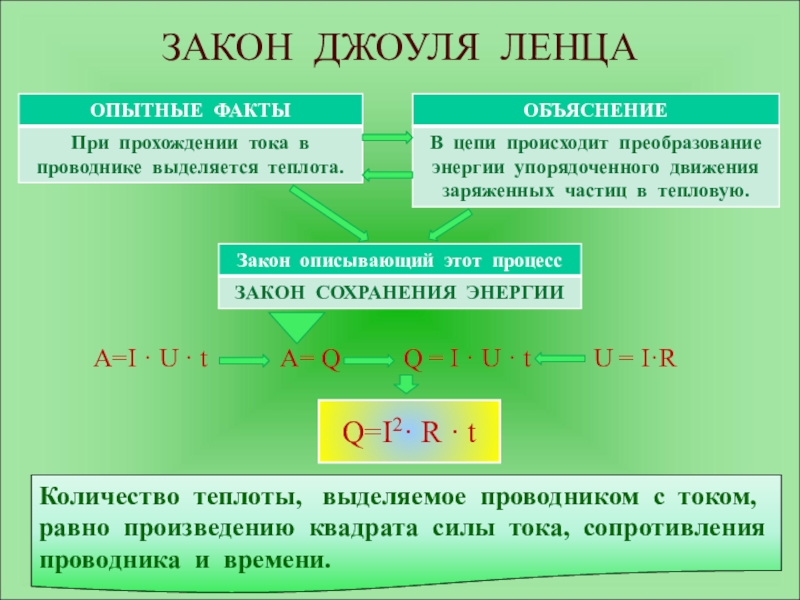

Слайд 20ЗАКОН ДЖОУЛЯ ЛЕНЦА
U = I·R
А= Q
Q = I ·

U · t

А=I · U · t



Q=I2· R · t

Количество теплоты, выделяемое проводником с током, равно произведению квадрата силы тока, сопротивления проводника и времени.

ЗАКОН ДЖОУЛЯ ЛЕНЦАU = I·R А= Q Q = I · U · t А=I · U
