Слайд 1КПД ПРОСТЫХ МЕХАНИЗМОВ
Уроки физики в 7 классе
Учитель физики МКОУ ООШ №

5 г. Острогожска
Рощупкина Любовь Петровна
КПД  ПРОСТЫХ МЕХАНИЗМОВУроки физики в 7 классеУчитель физики МКОУ ООШ № 5 г. ОстрогожскаРощупкина Любовь Петровна

Слайд 2БЛОК КОНТРОЛЯ
Ответьте на вопросы мудрой совы

БЛОК КОНТРОЛЯОтветьте   на вопросы мудрой совы

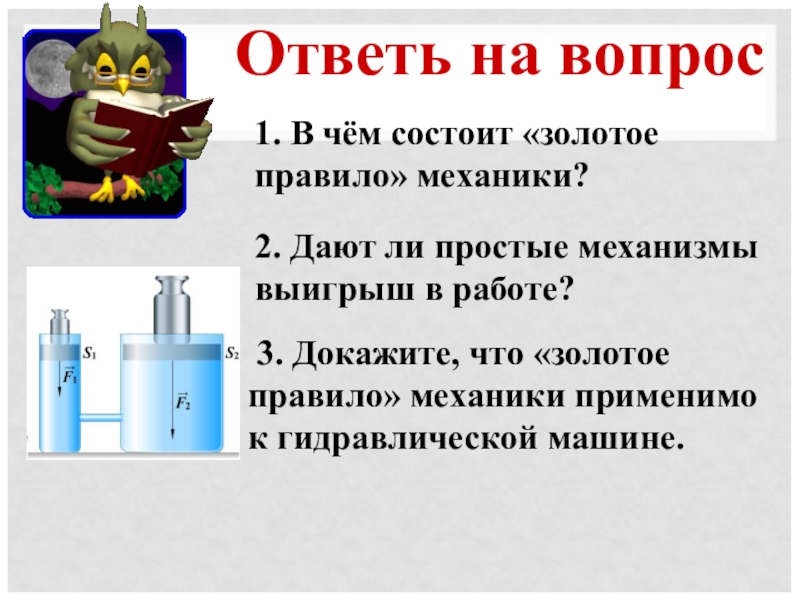

Слайд 3Ответь на вопрос
1. В чём состоит «золотое правило» механики?
2. Дают ли

простые механизмы выигрыш в работе?

3. Докажите, что «золотое правило» механики применимо к гидравлической машине.

Ответь на вопрос1. В чём состоит «золотое правило» механики?2. Дают ли простые механизмы выигрыш в работе? 3.

Слайд 4Ответь на вопрос
4. Будет ли какой-либо из рычагов, изображённых на рисунке,

находиться в равновесии?

F1

F2

F1

F1

F1

F2

F2

F2

1)

2)

3)

4)

Ответь на вопрос4. Будет ли какой-либо из рычагов, изображённых на рисунке, находиться в равновесии?F1F2F1F1F1F2F2F21)2)3)4)

Слайд 5Ответь на вопрос
5. Какая из наклонных плоскостей, по-вашему, даёт больший выигрыш

в силе? Почему?







1)

2)

3)

1)

2)

3)

а)

б)

Ответь на вопрос5. Какая из наклонных плоскостей, по-вашему, даёт больший выигрыш в силе? Почему?1)2)3)1)2)3)а)б)

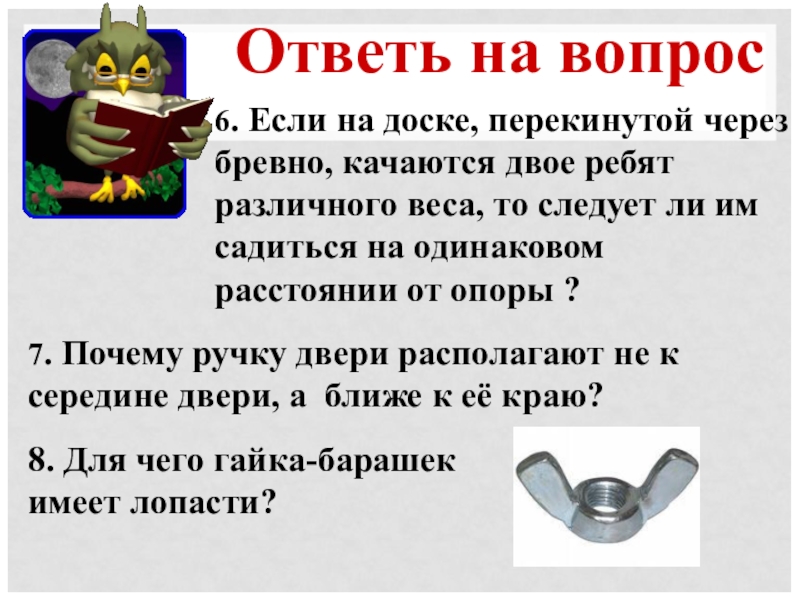

Слайд 6Ответь на вопрос
7. Почему ручку двери располагают не к середине двери,

а ближе к её краю?

6. Если на доске, перекинутой через бревно, качаются двое ребят различного веса, то следует ли им садиться на одинаковом расстоянии от опоры ?

8. Для чего гайка-барашек имеет лопасти?

Ответь на вопрос7. Почему ручку двери располагают не к середине двери, а ближе к её краю?6. Если

Слайд 7Ответь на вопрос
9. Почему для резки бумаги и ткани применяют ножницы

с короткими ручками и длинными лезвиями, а для резки листового металла – с длинными ручками и короткими лезвиями?

10. В школьной мастерской мальчик, чтобы сильно зажать в тиски обрабатываемую деталь, берётся не за середину, а за край ручки? Почему?

Ответь на вопрос9. Почему для резки бумаги и ткани применяют ножницы с короткими ручками и длинными лезвиями,

Слайд 8КПД ПРОСТЫХ МЕХАНИЗМОВ
Тема урока:

КПД  ПРОСТЫХ МЕХАНИЗМОВТема урока:

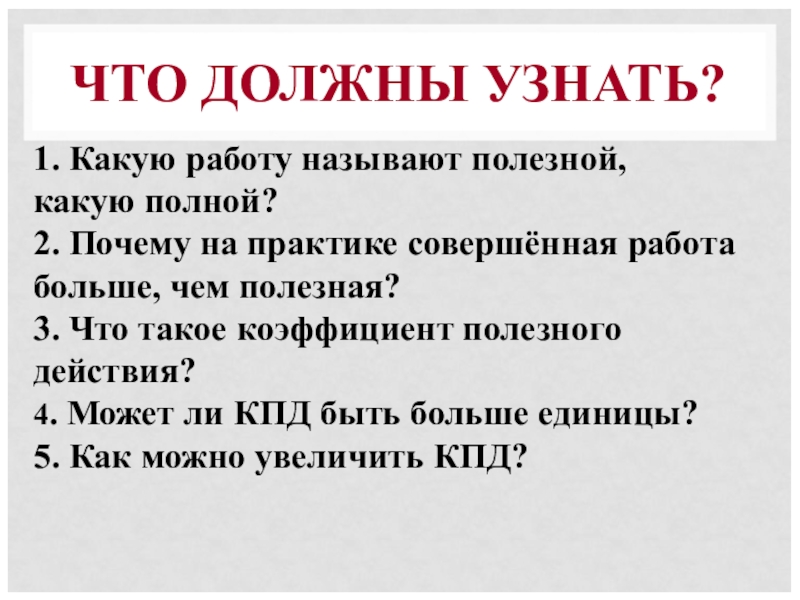

Слайд 9ЧТО ДОЛЖНЫ УЗНАТЬ?
1. Какую работу называют полезной,

какую полной?
2. Почему на практике совершённая работа больше, чем полезная?
3. Что такое коэффициент полезного действия?
4. Может ли КПД быть больше единицы?
5. Как можно увеличить КПД?

ЧТО ДОЛЖНЫ УЗНАТЬ?1. Какую работу называют полезной,        какую полной?2. Почему

Слайд 10КАКУЮ РАБОТУ НАЗЫВАЮТ ПОЛЕЗНОЙ, КАКУЮ ПОЛНОЙ?
Задание:
Бочку массой 200 кг надо

поднять на борт корабля на высоту 10 м.

Вопросы:

1. Какую работу нужно совершить, чтобы выполнить задание?

A = F∙s = m∙ g∙ s = 200 кг ∙ 10 Н/кг ∙ 10 м = 20 000 Дж

Работу, которую необходимо совершить непосредственно для выполнения конкретного задания, называют ПОЛЕЗНОЙ.

2. Для чего грузчики используют наклонную плоскость?

3. В чём выигрывают грузчики, применяя наклонную плоскость, а в чём проигрывают?

4. Получают ли грузчики выигрыш в работе, применяя наклонную плоскость?


5. Учитывали ли мы при расчёте работы действие сил трения и сопротивления?

6. Необходимо ли на практике совершить дополнительную работу для преодоления сил трения и сопротивления?

Какую работу необходимо совершить на практике?

На практике совершённая с помощью механизма полная работа Аз всегда несколько больше полезной работы.

Ап < Аз

или

Ап / Аз < 1

КАКУЮ РАБОТУ НАЗЫВАЮТ ПОЛЕЗНОЙ, КАКУЮ ПОЛНОЙ?Задание: Бочку массой 200 кг надо поднять на борт корабля на высоту

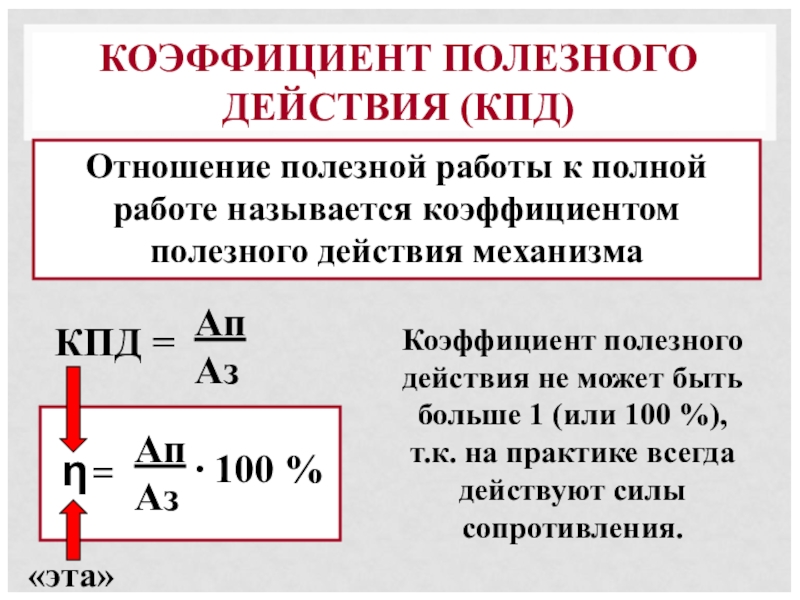

Слайд 11КОЭФФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ (КПД)
Отношение полезной работы к полной работе называется

коэффициентом полезного действия механизма

КПД =

Ап
Аз


η=

Ап
Аз

∙ 100 %


«эта»


Коэффициент полезного действия не может быть больше 1 (или 100 %), т.к. на практике всегда действуют силы сопротивления.

КОЭФФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ (КПД) Отношение полезной работы к полной работе называется коэффициентом полезного действия механизмаКПД =АпАзη= АпАз∙

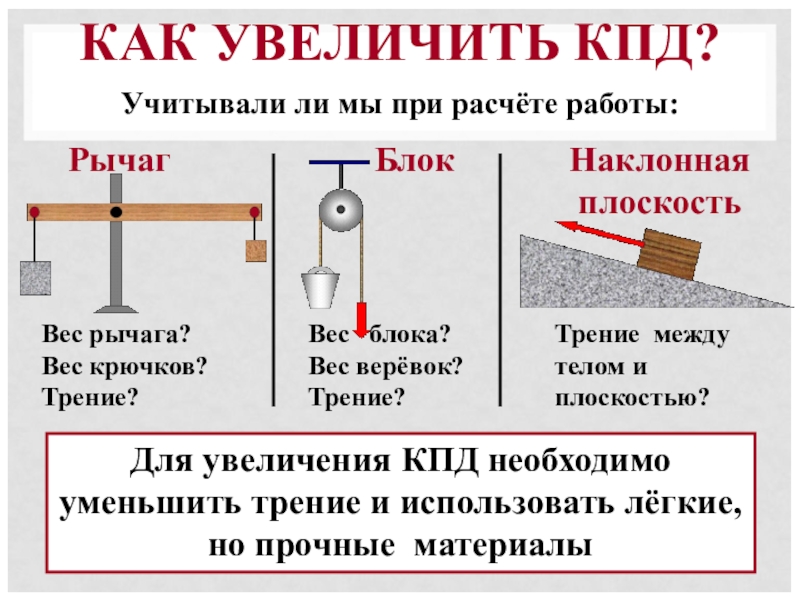

Слайд 12КАК УВЕЛИЧИТЬ КПД?
Рычаг
Наклонная плоскость
Блок
Учитывали ли мы при расчёте работы:
Вес рычага?
Вес крючков?
Трение?
Трение

между телом и плоскостью?

Вес блока?
Вес верёвок?
Трение?

Для увеличения КПД необходимо уменьшить трение и использовать лёгкие, но прочные материалы

КАК УВЕЛИЧИТЬ КПД?РычагНаклонная плоскостьБлокУчитывали ли мы при расчёте работы:Вес рычага?Вес крючков?Трение?Трение между телом и плоскостью?Вес  блока?Вес

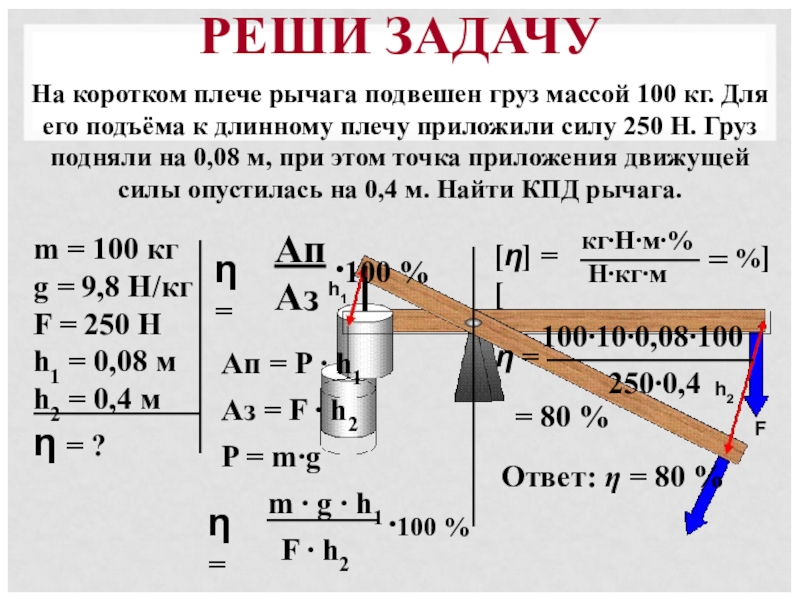

Слайд 13РЕШИ ЗАДАЧУ
На коротком плече рычага подвешен груз массой 100 кг. Для

его подъёма к длинному плечу приложили силу 250 Н. Груз подняли на 0,08 м, при этом точка приложения движущей силы опустилась на 0,4 м. Найти КПД рычага.

m = 100 кг
g = 9,8 Н/кг
F = 250 Н
h1 = 0,08 м
h2 = 0,4 м
η = ?


F

h1

h2

η =

Ап
Аз

∙100 %

Aп = P ∙ h1

Aз = F ∙ h2

η =

m ∙ g ∙ h1

F ∙ h2

∙100 %

[η] = [

кг∙Н∙м∙%

P = m∙g

Н∙кг∙м

=

%]

η =

100∙10∙0,08∙100

250∙0,4

= 80 %

Ответ: η = 80 %

РЕШИ ЗАДАЧУНа коротком плече рычага подвешен груз массой 100 кг. Для его подъёма к длинному плечу приложили

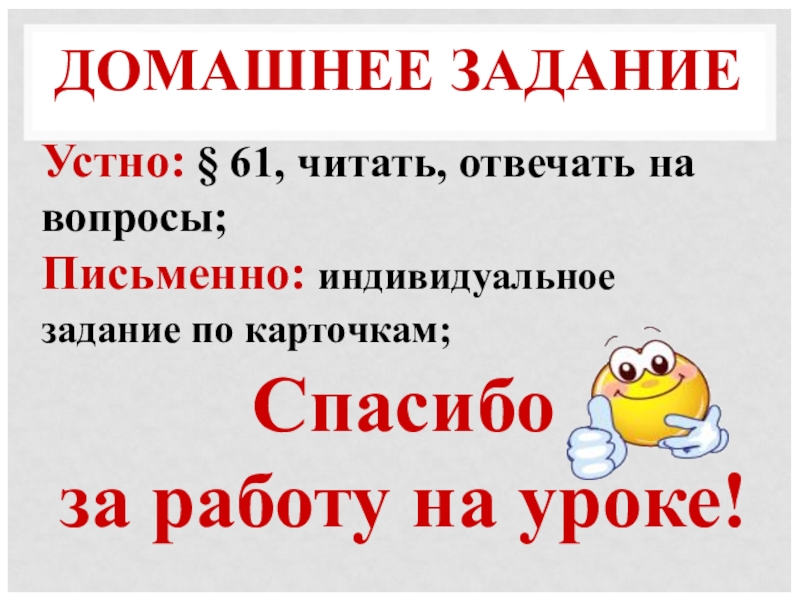

Слайд 14ДОМАШНЕЕ ЗАДАНИЕ
Устно: § 61, читать, отвечать на вопросы;
Письменно: индивидуальное задание по

карточкам;

Спасибо за работу на уроке!

ДОМАШНЕЕ ЗАДАНИЕУстно: § 61, читать, отвечать на вопросы;Письменно: индивидуальное задание по карточкам; Спасибо  за работу на
