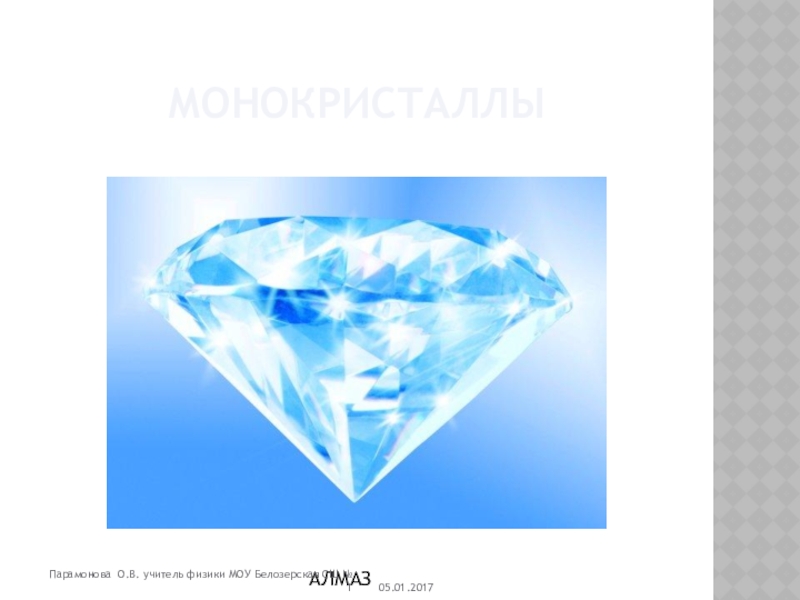

- 7. МОНОКРИСТАЛЛЫАЛМАЗПарамонова О.В. учитель физики МОУ Белозерская СШ № 1

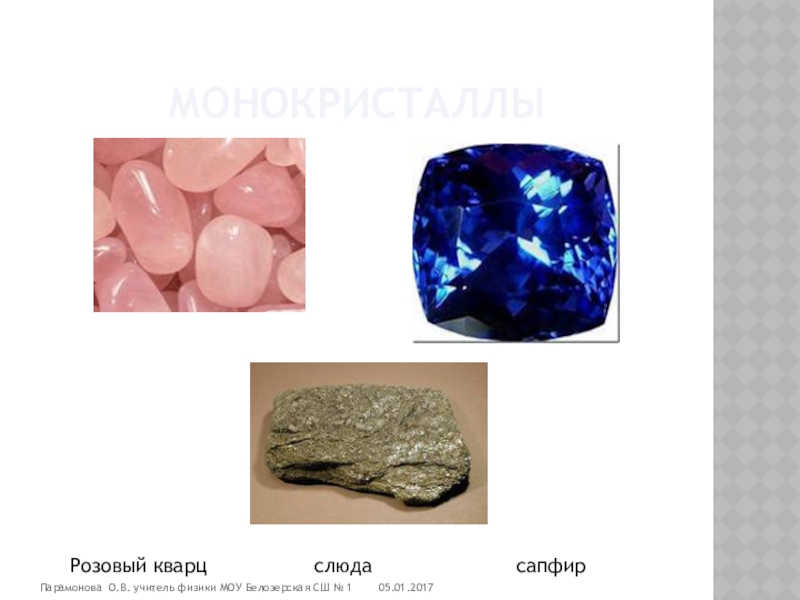

- 8. МонокристаллыРозовый кварц

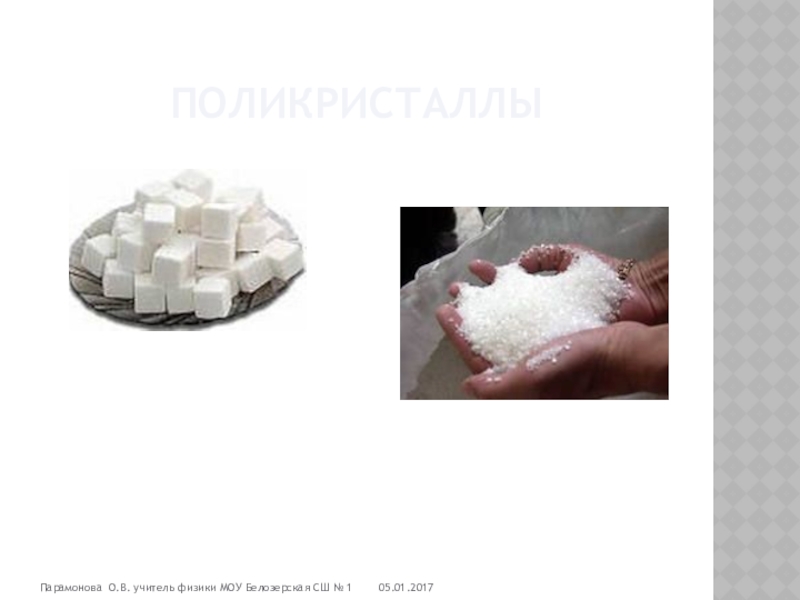

- 9. ПоликристаллыПарамонова О.В. учитель физики МОУ Белозерская СШ № 1
- 10. КристаллыКристаллы сыграли важную роль во многих технических
- 11. До каких размеров может доходить кристалл ?Гигантские
- 12. Область примененияПолупроводниковые приборы изготовляют из кристаллических веществ
- 13. Область примененияКристаллы – усилители волн СВЧ-диапазона.В радиоприемниках
- 14. Область примененияИскусственные кристаллы.В 1902 г удалось получить
- 15. Общие свойства кристалловПространственная решеткаПолиморфизм – устойчивость в
- 16. ПроблемаВ природе часто встречаются твердые тела, имеющие
- 17. Что такое жидкие кристаллыЖи́дкие криста́ллы (сокращённо ЖК) — это
- 18. Схематический вид жидкого кристалла Текстура жидкого кристалла Парамонова О.В. учитель физики МОУ Белозерская СШ № 1
- 19. Холестерические жидкие кристаллы Холестерические жидкие кристаллы (ХЖК, холестерики) — это жидкие кристаллы,
- 20. Термотропные жидкие кристаллы Термотропные жидкие кристаллы, образующиеся
- 21. Классы жидких кристаллов
- 22. Классы жидких кристаллов
- 23. Классы жидких кристаллов
- 24. Парамонова О.В. учитель физики МОУ Белозерская СШ № 1
- 25. Жидкие Кристаллы в науке и техникеОдно из
- 26. Применение жидких кристалловЗависимость цвета от температуры используется
- 27. Применение жидких кристаллов в будущем. Управляемые оптические
- 28. Фотонные кристаллыОдин из объектов нанотехнологии.Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

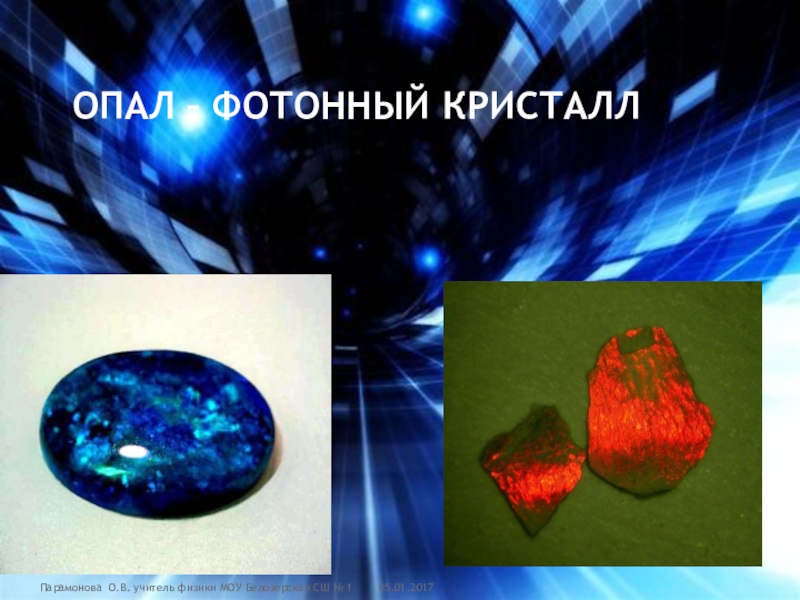

- 29. Опал – фотонный кристаллПарамонова О.В. учитель физики МОУ Белозерская СШ № 1
- 30. Применение фотонных кристалловФотонные кристаллы будут применять в
- 31. Технологии изучения кристалловТFT – технологии - изготовление
- 32. выводыВсе физические свойства зависят от строения кристаллов.В
- 33. РефлексияЧто сегодня нового вы узнали на уроке?Что

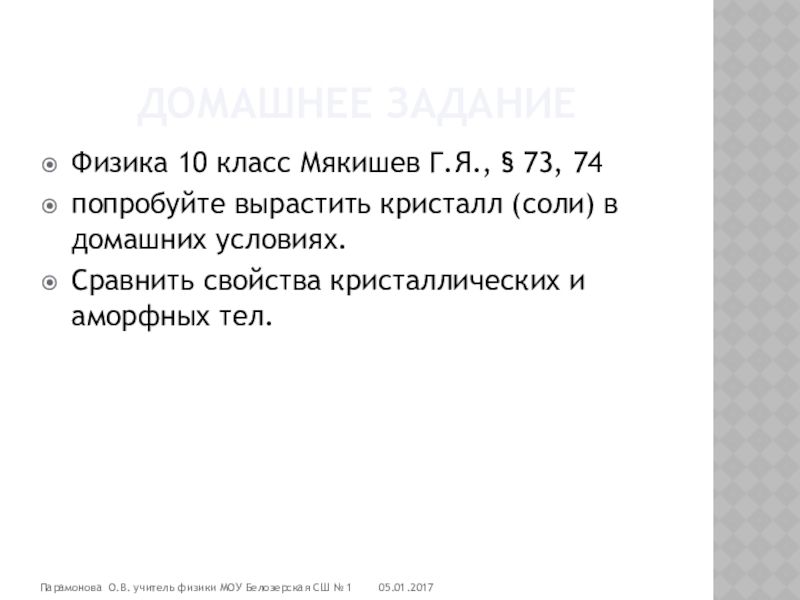

- 34. Домашнее заданиеФизика 10 класс Мякишев Г.Я., §

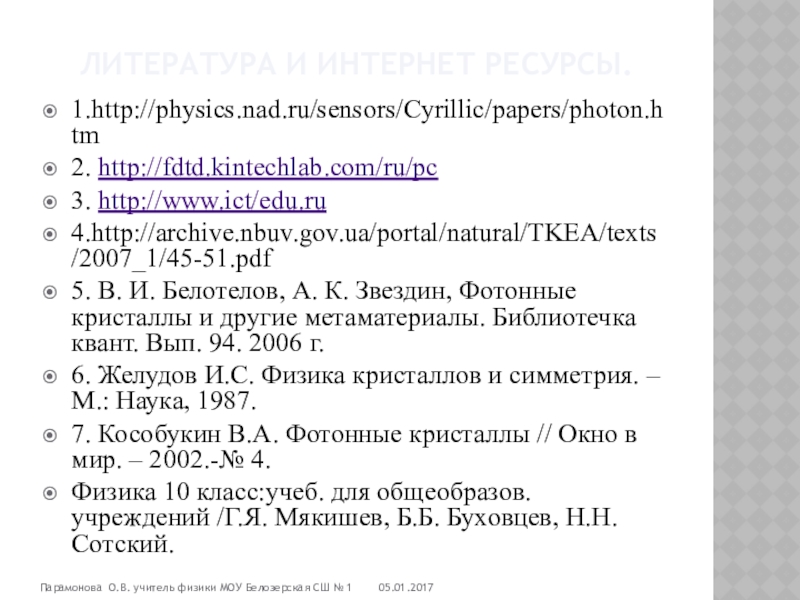

- 35. литература и интернет ресурсы. 1.http://physics.nad.ru/sensors/Cyrillic/papers/photon.htm2. http://fdtd.kintechlab.com/ru/pc3.
ЦЕЛЬИсследовать область применения кристалловИзучить современные разработки и перспективы применения новейших технологий в будущем.Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

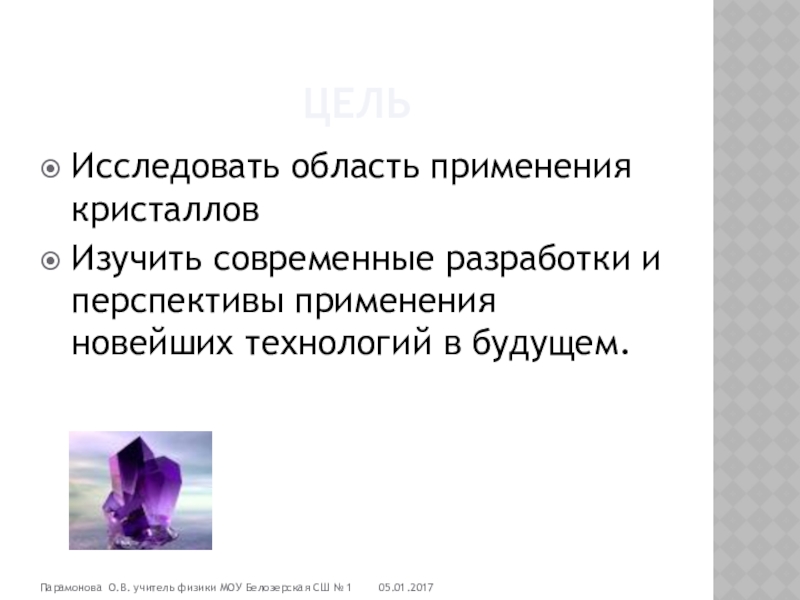

Слайд 2ЦЕЛЬ
Исследовать область применения кристаллов
Изучить современные разработки и перспективы применения новейших технологий
в будущем.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

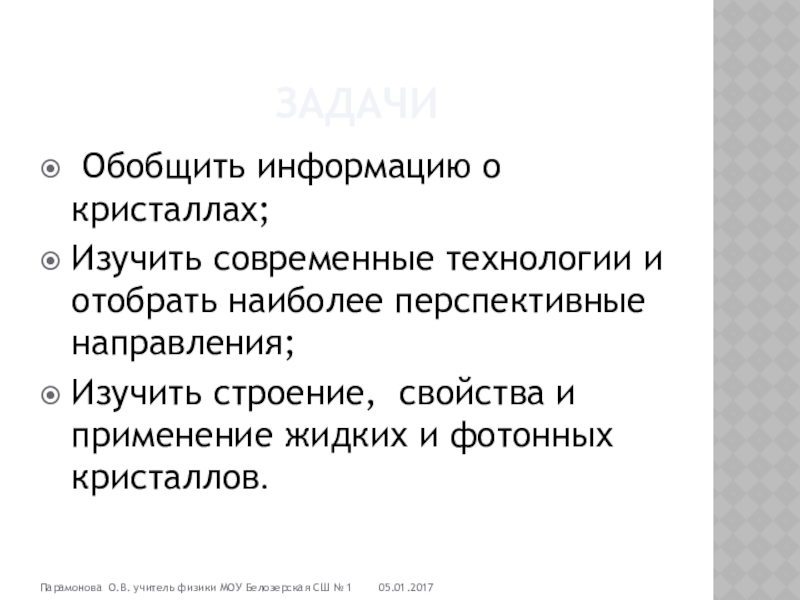

Слайд 3Задачи
Обобщить информацию о кристаллах;
Изучить современные технологии и отобрать наиболее перспективные
направления;
Изучить строение, свойства и применение жидких и фотонных кристаллов.
Изучить строение, свойства и применение жидких и фотонных кристаллов.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

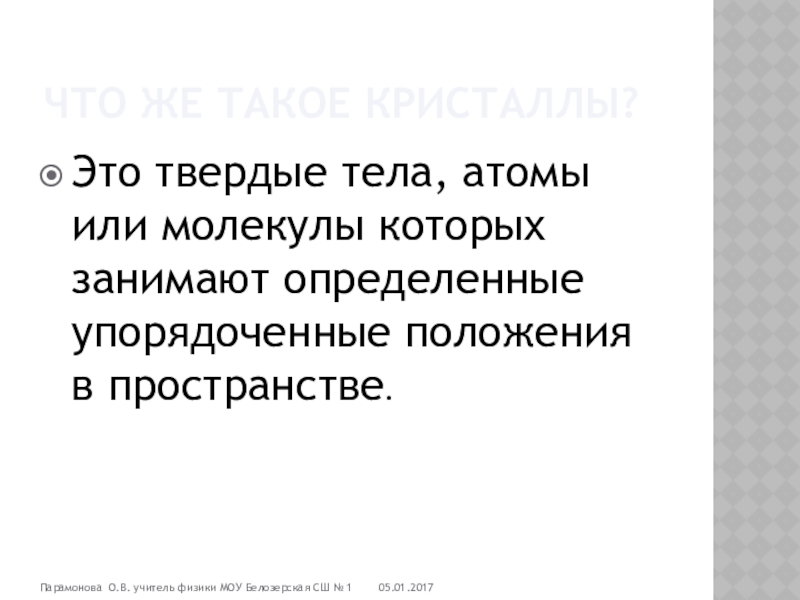

Слайд 4Что же такое кристаллы?
Это твердые тела, атомы или молекулы которых занимают
определенные упорядоченные положения в пространстве.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

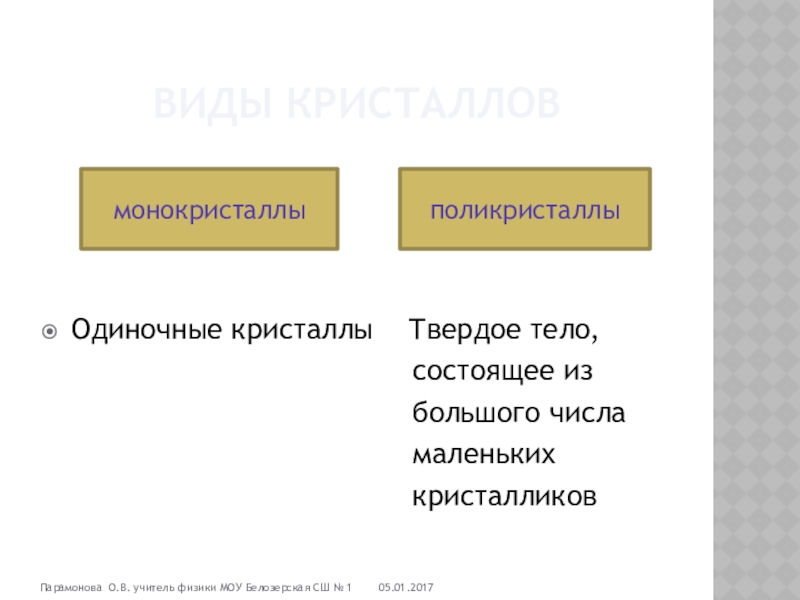

Слайд 6Виды кристаллов
Одиночные кристаллы Твердое тело,
состоящее из
большого числа
маленьких
кристалликов
большого числа
маленьких
кристалликов
монокристаллы
поликристаллы
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

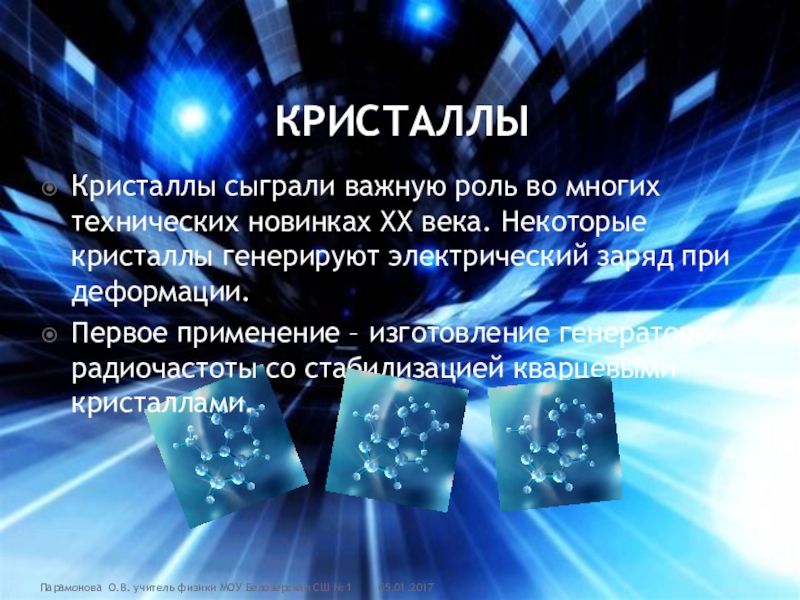

Слайд 10Кристаллы
Кристаллы сыграли важную роль во многих технических новинках ХХ века. Некоторые
кристаллы генерируют электрический заряд при деформации.
Первое применение – изготовление генераторов радиочастоты со стабилизацией кварцевыми кристаллами.
Первое применение – изготовление генераторов радиочастоты со стабилизацией кварцевыми кристаллами.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

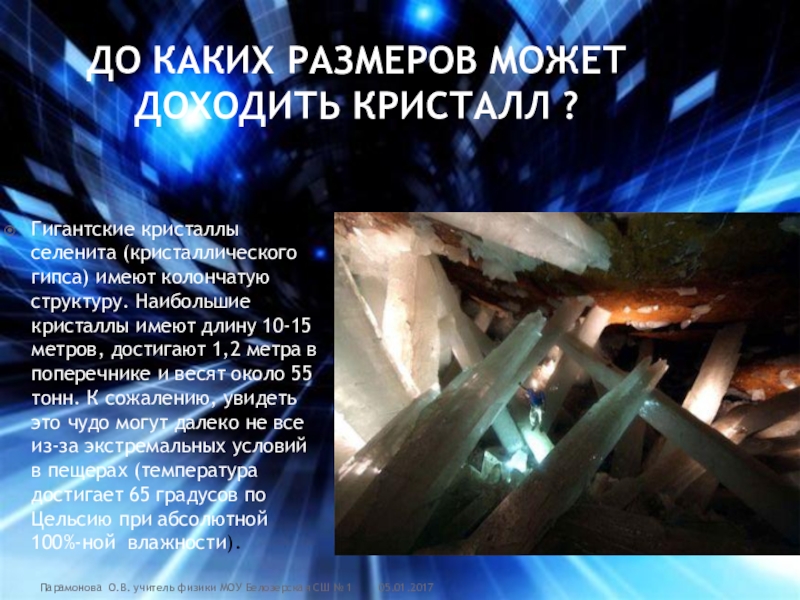

Слайд 11До каких размеров может доходить кристалл ?
Гигантские кристаллы селенита (кристаллического гипса)
имеют колончатую структуру. Наибольшие кристаллы имеют длину 10-15 метров, достигают 1,2 метра в поперечнике и весят около 55 тонн. К сожалению, увидеть это чудо могут далеко не все из-за экстремальных условий в пещерах (температура достигает 65 градусов по Цельсию при абсолютной 100%-ной влажности).
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

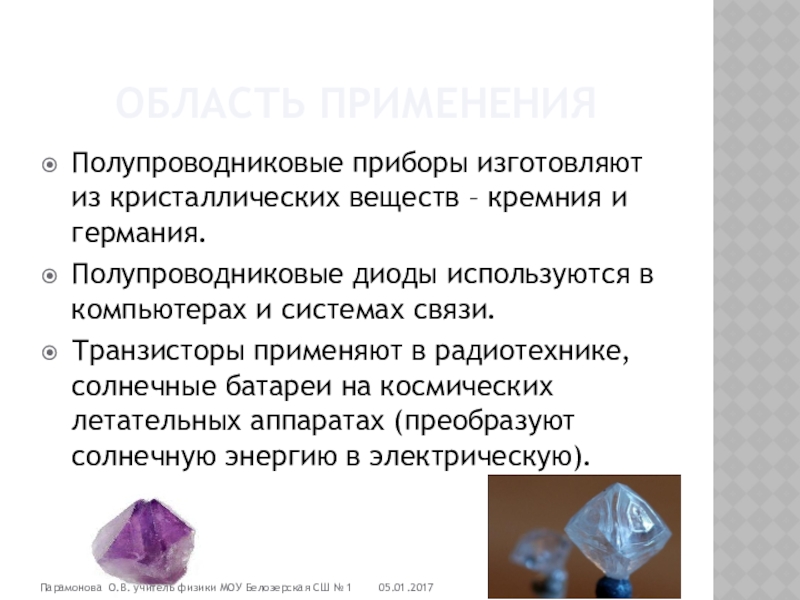

Слайд 12Область применения
Полупроводниковые приборы изготовляют из кристаллических веществ – кремния и германия.
Полупроводниковые
диоды используются в компьютерах и системах связи.
Транзисторы применяют в радиотехнике, солнечные батареи на космических летательных аппаратах (преобразуют солнечную энергию в электрическую).
Транзисторы применяют в радиотехнике, солнечные батареи на космических летательных аппаратах (преобразуют солнечную энергию в электрическую).
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

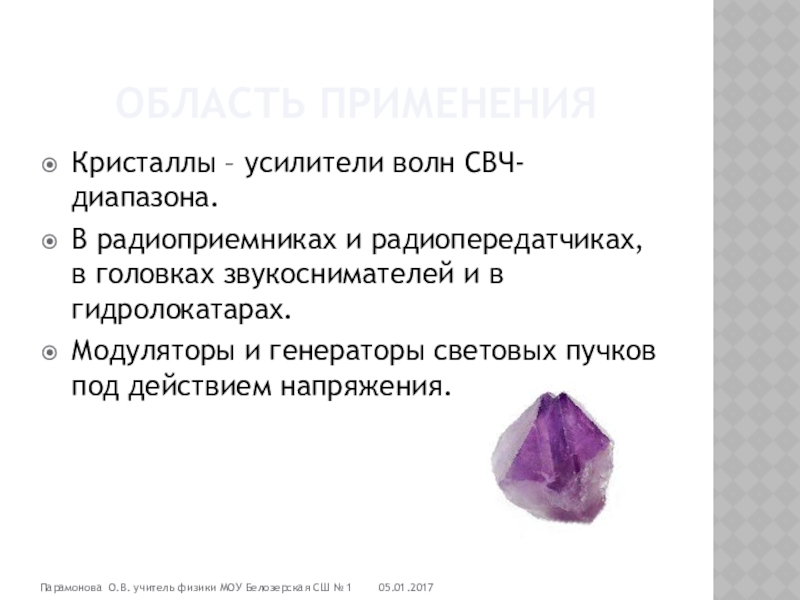

Слайд 13Область применения
Кристаллы – усилители волн СВЧ-диапазона.
В радиоприемниках и радиопередатчиках, в головках
звукоснимателей и в гидролокатарах.
Модуляторы и генераторы световых пучков под действием напряжения.
Модуляторы и генераторы световых пучков под действием напряжения.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

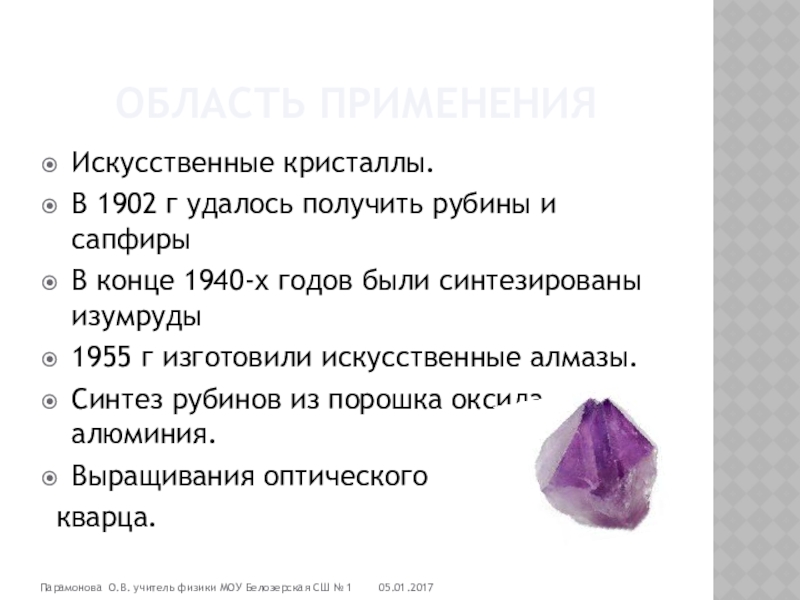

Слайд 14Область применения
Искусственные кристаллы.
В 1902 г удалось получить рубины и сапфиры
В конце
1940-х годов были синтезированы изумруды
1955 г изготовили искусственные алмазы.
Синтез рубинов из порошка оксида алюминия.
Выращивания оптического
кварца.
1955 г изготовили искусственные алмазы.
Синтез рубинов из порошка оксида алюминия.
Выращивания оптического
кварца.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

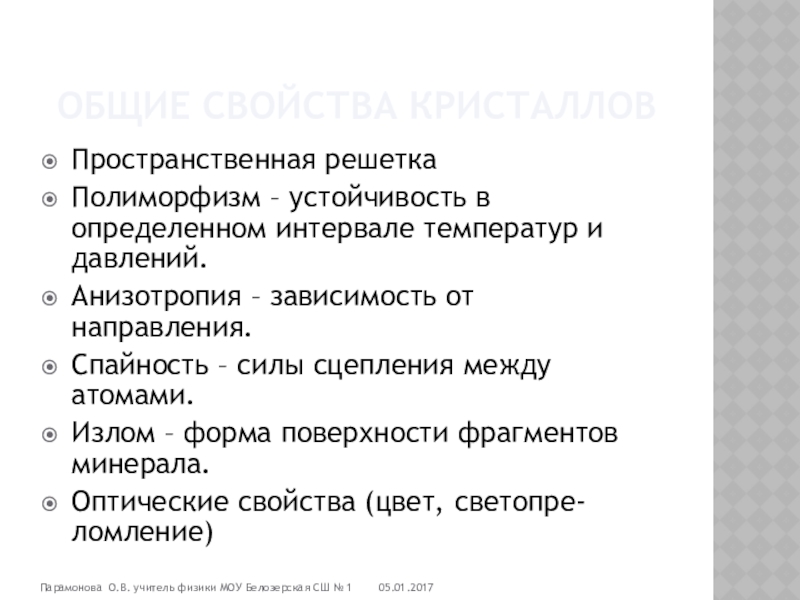

Слайд 15Общие свойства кристаллов
Пространственная решетка
Полиморфизм – устойчивость в определенном интервале температур и
давлений.
Анизотропия – зависимость от направления.
Спайность – силы сцепления между атомами.
Излом – форма поверхности фрагментов минерала.
Оптические свойства (цвет, светопре-ломление)
Анизотропия – зависимость от направления.
Спайность – силы сцепления между атомами.
Излом – форма поверхности фрагментов минерала.
Оптические свойства (цвет, светопре-ломление)
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

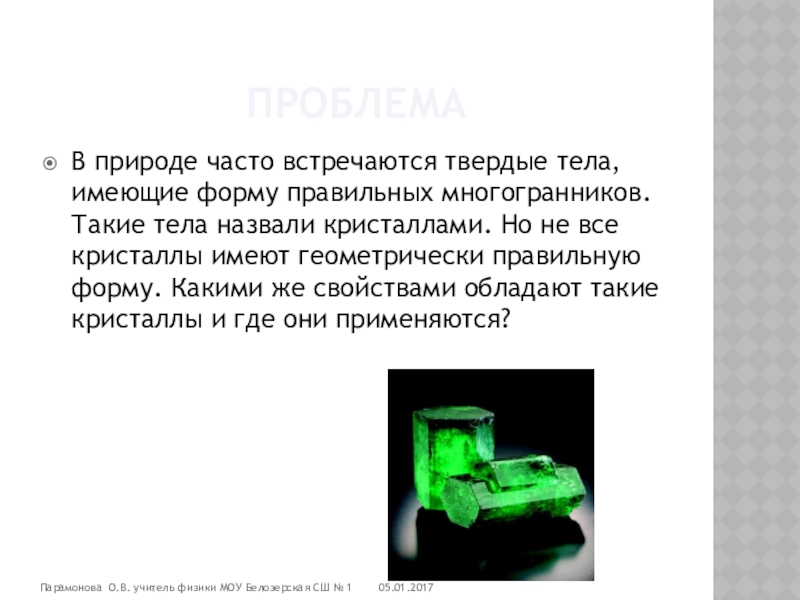

Слайд 16Проблема
В природе часто встречаются твердые тела, имеющие форму правильных многогранников. Такие
тела назвали кристаллами. Но не все кристаллы имеют геометрически правильную форму. Какими же свойствами обладают такие кристаллы и где они применяются?
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

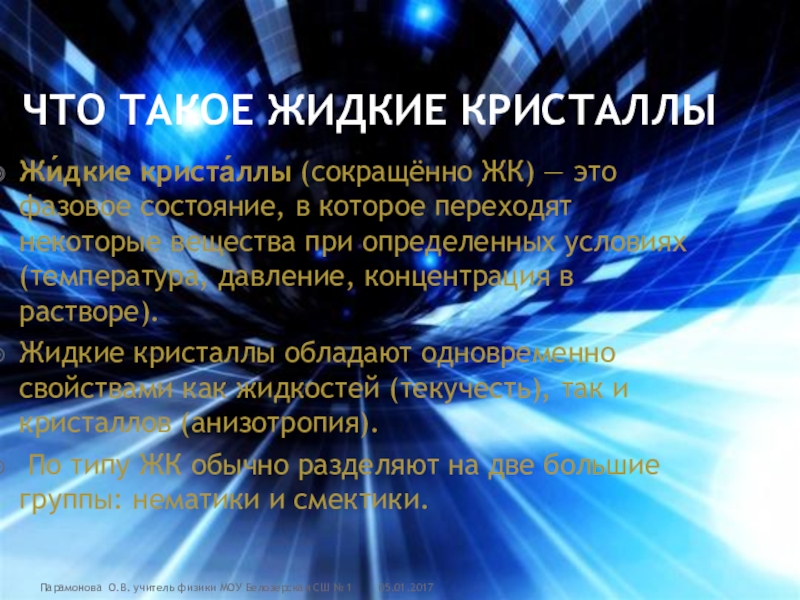

Слайд 17Что такое жидкие кристаллы
Жи́дкие криста́ллы (сокращённо ЖК) — это фазовое состояние, в которое
переходят некоторые вещества при определенных условиях (температура, давление, концентрация в растворе).
Жидкие кристаллы обладают одновременно свойствами как жидкостей (текучесть), так и кристаллов (анизотропия).
По типу ЖК обычно разделяют на две большие группы: нематики и смектики.
Жидкие кристаллы обладают одновременно свойствами как жидкостей (текучесть), так и кристаллов (анизотропия).
По типу ЖК обычно разделяют на две большие группы: нематики и смектики.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

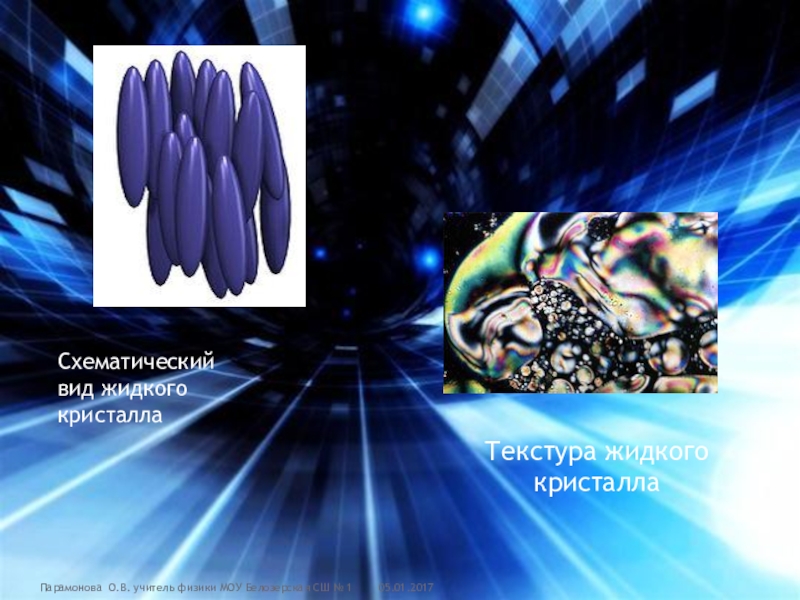

Слайд 18Схематический вид жидкого кристалла
Текстура жидкого кристалла
Парамонова О.В. учитель физики
МОУ Белозерская СШ № 1

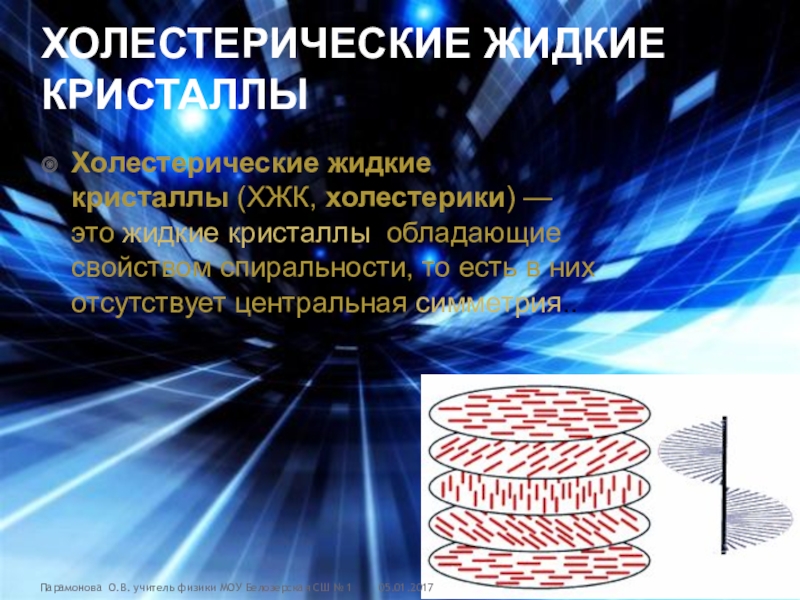

Слайд 19Холестерические жидкие кристаллы
Холестерические жидкие кристаллы (ХЖК, холестерики) — это жидкие кристаллы, обладающие свойством спиральности, то
есть в них отсутствует центральная симметрия..
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

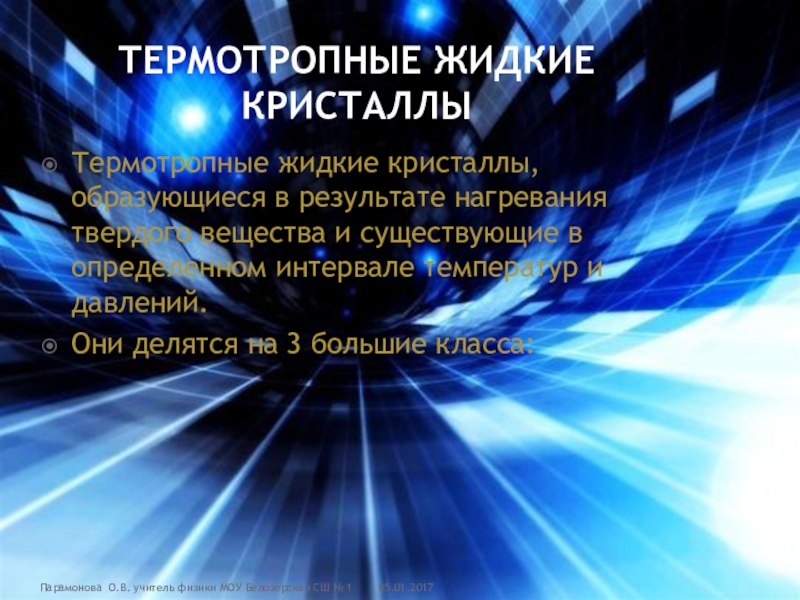

Слайд 20Термотропные жидкие кристаллы
Термотропные жидкие кристаллы, образующиеся в результате нагревания твердого
вещества и существующие в определенном интервале температур и давлений.
Они делятся на 3 большие класса:
Они делятся на 3 большие класса:
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

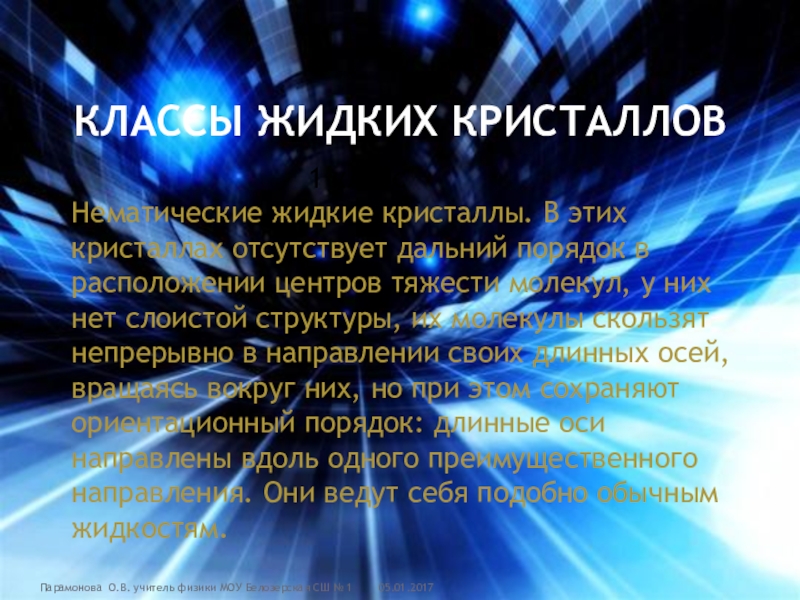

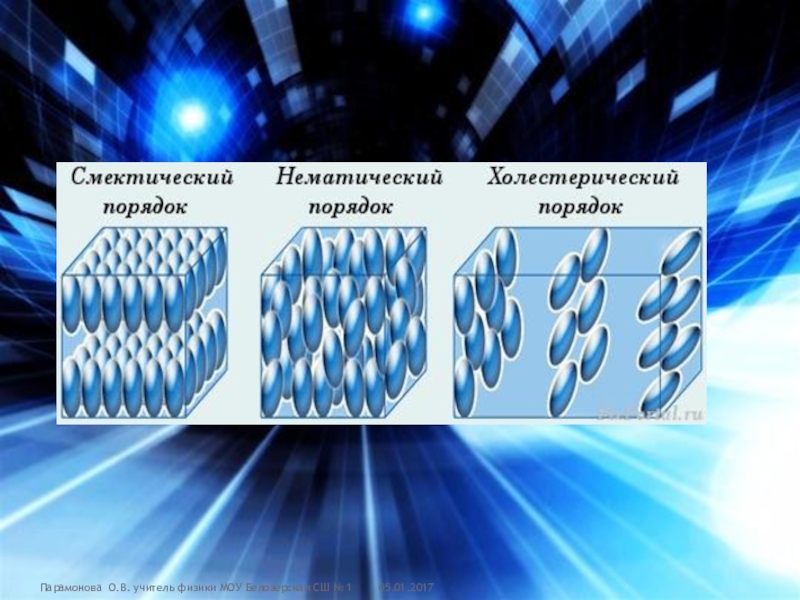

Слайд 21Классы жидких кристаллов
1 класс
Нематические жидкие кристаллы. В этих кристаллах отсутствует дальний порядок в расположении центров тяжести молекул, у них нет слоистой структуры, их молекулы скользят непрерывно в направлении своих длинных осей, вращаясь вокруг них, но при этом сохраняют ориентационный порядок: длинные оси направлены вдоль одного преимущественного направления. Они ведут себя подобно обычным жидкостям.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

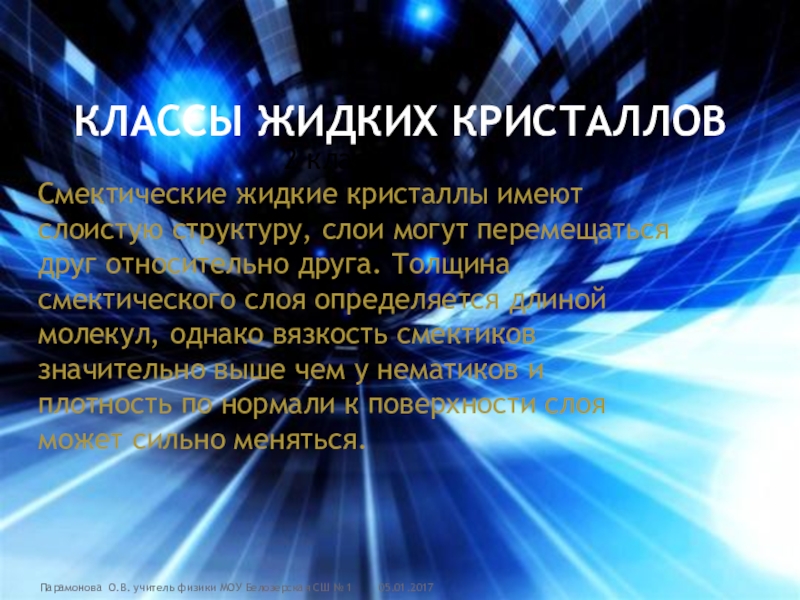

Слайд 22Классы жидких кристаллов
2 класс
Смектические жидкие кристаллы имеют слоистую структуру, слои могут перемещаться друг относительно друга. Толщина смектического слоя определяется длиной молекул, однако вязкость смектиков значительно выше чем у нематиков и плотность по нормали к поверхности слоя может сильно меняться.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1
Слайд 23Классы жидких кристаллов
3 класс
Холестерические жидкие кристаллы — это нематические ЖК, но их длинные оси повернуты друг относительно друга так, что они образуют спирали, очень чувствительные к изменению температуры вследствие чрезвычайно малой энергии образования этой структуры (порядка 0,01 Дж/моль).
Холестерические жидкие кристаллы — это нематические ЖК, но их длинные оси повернуты друг относительно друга так, что они образуют спирали, очень чувствительные к изменению температуры вследствие чрезвычайно малой энергии образования этой структуры (порядка 0,01 Дж/моль).
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1
Слайд 25Жидкие Кристаллы в науке и технике
Одно из важных направлений использования жидких
кристаллов — термография. Подбирая состав жидкокристаллического
вещества, создают индикаторы
для разных диапазонов
температуры. Например, жидкие
кристаллы в виде плёнки
наносят на транзисторы,
интегральные схемы и печатные
платы электронных схем.
вещества, создают индикаторы
для разных диапазонов
температуры. Например, жидкие
кристаллы в виде плёнки
наносят на транзисторы,
интегральные схемы и печатные
платы электронных схем.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

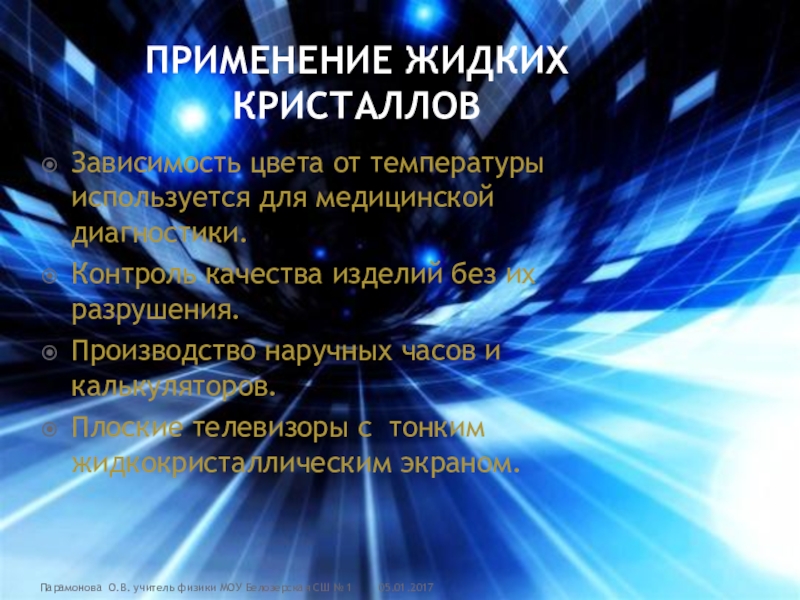

Слайд 26Применение жидких кристаллов
Зависимость цвета от температуры используется для медицинской диагностики.
Контроль качества
изделий без их разрушения.
Производство наручных часов и калькуляторов.
Плоские телевизоры с тонким жидкокристаллическим экраном.
Производство наручных часов и калькуляторов.
Плоские телевизоры с тонким жидкокристаллическим экраном.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

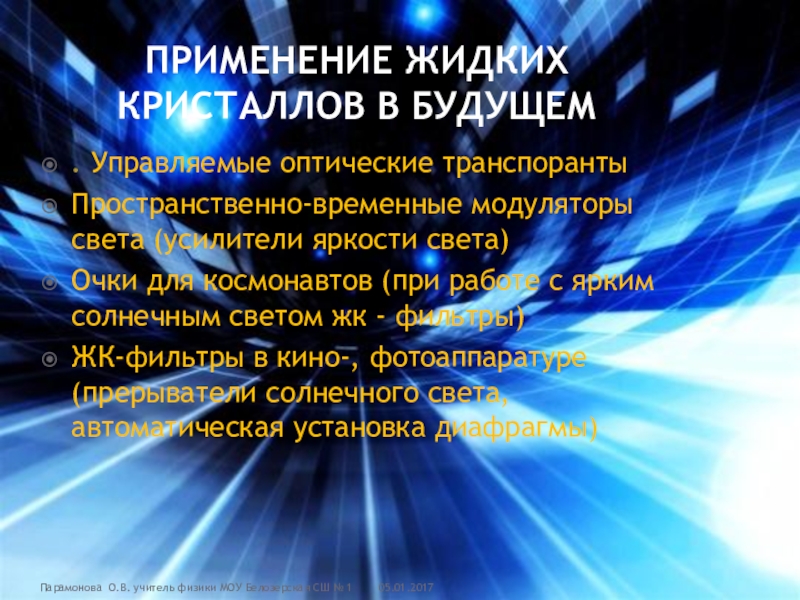

Слайд 27Применение жидких кристаллов в будущем
. Управляемые оптические транспоранты
Пространственно-временные модуляторы света (усилители
яркости света)
Очки для космонавтов (при работе с ярким солнечным светом жк - фильтры)
ЖК-фильтры в кино-, фотоаппаратуре (прерыватели солнечного света, автоматическая установка диафрагмы)
Очки для космонавтов (при работе с ярким солнечным светом жк - фильтры)
ЖК-фильтры в кино-, фотоаппаратуре (прерыватели солнечного света, автоматическая установка диафрагмы)
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

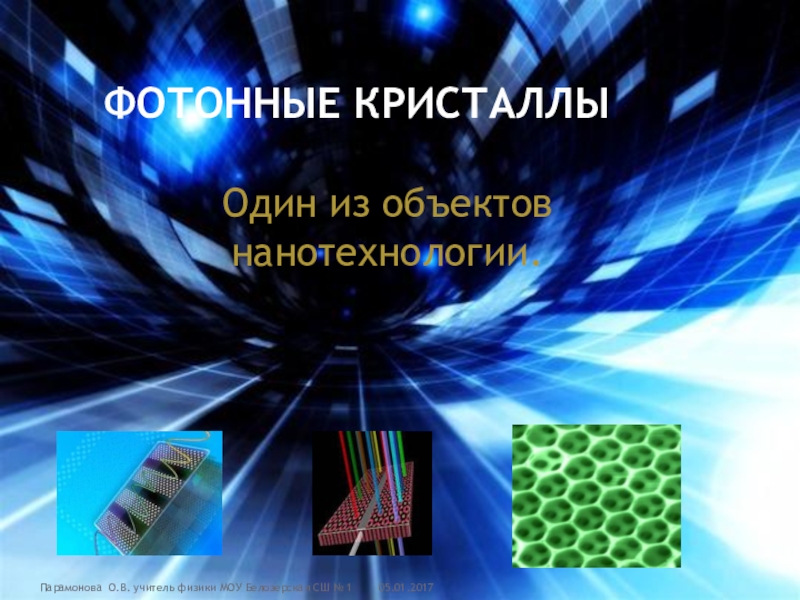

Слайд 28Фотонные кристаллы
Один из объектов нанотехнологии.
Парамонова О.В. учитель физики МОУ Белозерская СШ
№ 1

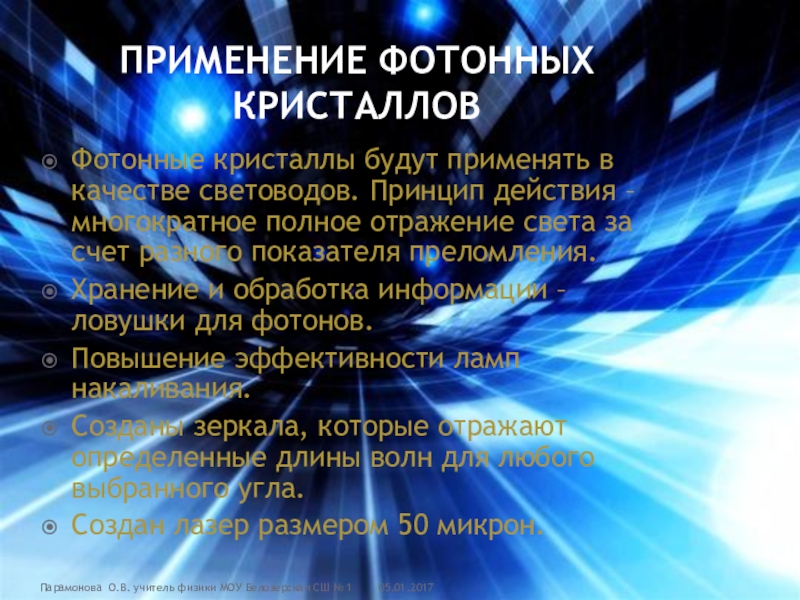

Слайд 30Применение фотонных кристаллов
Фотонные кристаллы будут применять в качестве световодов. Принцип действия
– многократное полное отражение света за счет разного показателя преломления.
Хранение и обработка информации – ловушки для фотонов.
Повышение эффективности ламп накаливания.
Созданы зеркала, которые отражают определенные длины волн для любого выбранного угла.
Создан лазер размером 50 микрон.
Хранение и обработка информации – ловушки для фотонов.
Повышение эффективности ламп накаливания.
Созданы зеркала, которые отражают определенные длины волн для любого выбранного угла.
Создан лазер размером 50 микрон.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1
Слайд 31Технологии изучения кристаллов
ТFT – технологии - изготовление плоскопанельных дисплеев (угол обзора
140 ◦, плохая контрастность, низкое время реакции).
IPS – технологии (угол обзора до 170◦)
MVA – технологии (угол обзора до 160◦, высокая контрастность и малое время реакции пикселя)
IPS – технологии (угол обзора до 170◦)
MVA – технологии (угол обзора до 160◦, высокая контрастность и малое время реакции пикселя)
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1
Слайд 32выводы
Все физические свойства зависят от строения кристаллов.
В настоящее время жидкие кристаллы
нашли широкое применение.
Приборы будущего будут построены на фотонных кристаллах.
Решающим фактором успеха технологии изготовления жидкокристаллических дисплеев является высокое значение угла зрения и приемлемое время реакции.
Приборы будущего будут построены на фотонных кристаллах.
Решающим фактором успеха технологии изготовления жидкокристаллических дисплеев является высокое значение угла зрения и приемлемое время реакции.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1

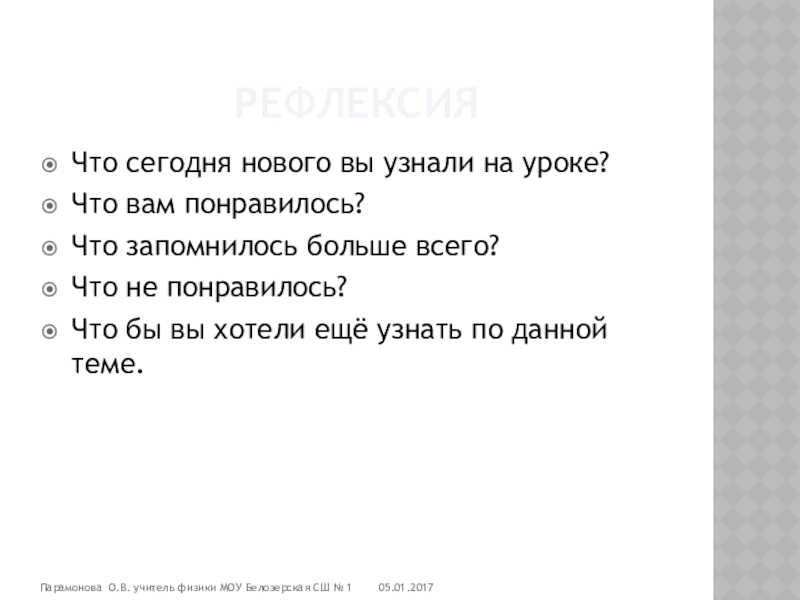

Слайд 33Рефлексия
Что сегодня нового вы узнали на уроке?
Что вам понравилось?
Что запомнилось больше
всего?
Что не понравилось?
Что бы вы хотели ещё узнать по данной теме.
Что не понравилось?
Что бы вы хотели ещё узнать по данной теме.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1
Слайд 34Домашнее задание
Физика 10 класс Мякишев Г.Я., § 73, 74
попробуйте вырастить кристалл
(соли) в домашних условиях.
Сравнить свойства кристаллических и аморфных тел.
Сравнить свойства кристаллических и аморфных тел.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1
Слайд 35
литература и интернет ресурсы.
1.http://physics.nad.ru/sensors/Cyrillic/papers/photon.htm
2. http://fdtd.kintechlab.com/ru/pc
3. http://www.ict/edu.ru
4.http://archive.nbuv.gov.ua/portal/natural/TKEA/texts/2007_1/45-51.pdf
5. В. И. Белотелов, А. К.
Звездин, Фотонные кристаллы и другие метаматериалы. Библиотечка квант. Вып. 94. 2006 г.
6. Желудов И.С. Физика кристаллов и симметрия. – М.: Наука, 1987.
7. Кособукин В.А. Фотонные кристаллы // Окно в мир. – 2002.-№ 4.
Физика 10 класс:учеб. для общеобразов. учреждений /Г.Я. Мякишев, Б.Б. Буховцев, Н.Н. Сотский.
6. Желудов И.С. Физика кристаллов и симметрия. – М.: Наука, 1987.
7. Кособукин В.А. Фотонные кристаллы // Окно в мир. – 2002.-№ 4.
Физика 10 класс:учеб. для общеобразов. учреждений /Г.Я. Мякишев, Б.Б. Буховцев, Н.Н. Сотский.
Парамонова О.В. учитель физики МОУ Белозерская СШ № 1
