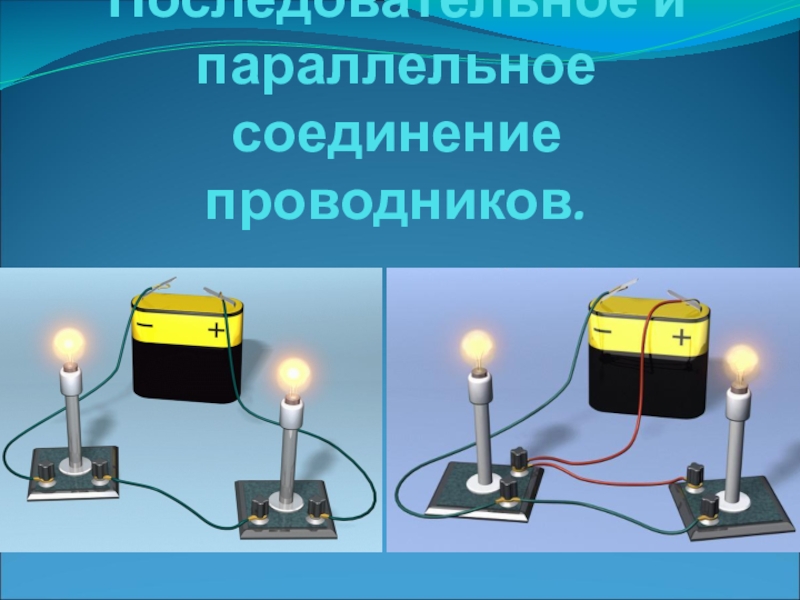

Слайд 1Последовательное и параллельное соединение проводников

Последовательное и параллельное соединение проводников

Слайд 2Моё настроение

Моё настроение

Слайд 3Физические пожелания
Лампочка - пусть ваши лица светятся радостью и счастьем

от правильных ответов товарищей;
Генератор - будьте инициаторами идей;
Амперметр - последовательно включайтесь в процесс обсуждения поставленной цели.




Физические пожелания Лампочка - пусть ваши лица светятся радостью и счастьем от правильных ответов товарищей; Генератор -

Слайд 4
Физика-это наука понимать природу. Эрик Роджерс
Физика

– удивительная вещь: она интересна,
даже если в ней ничего не понимаешь. М.Аров

Физика-это наука понимать природу. Эрик Роджерс   Физика – удивительная вещь: она интересна,

Слайд 6Тема урока: Последовательное и параллельное соединение проводников.

Тема урока: Последовательное и параллельное соединение проводников.

Слайд 7 Человек, не имеющий своих целей, подобен щепке, плывущей по

течению реки, жизнь бросает и кружит её… Дорогу осилит идущий!
Человек, не имеющий своих целей, подобен щепке, плывущей по течению реки, жизнь бросает и кружит

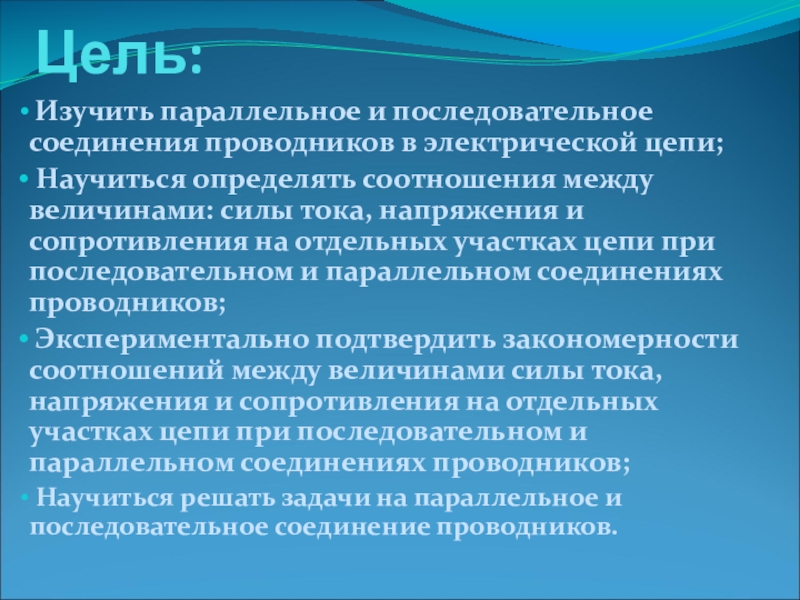

Слайд 8Цель:
Изучить параллельное и последовательное соединения проводников в электрической цепи;

Научиться определять соотношения между величинами: силы тока, напряжения и сопротивления на отдельных участках цепи при последовательном и параллельном соединениях проводников;
Экспериментально подтвердить закономерности соотношений между величинами силы тока, напряжения и сопротивления на отдельных участках цепи при последовательном и параллельном соединениях проводников;
Научиться решать задачи на параллельное и последовательное соединение проводников.

Цель:   Изучить параллельное и последовательное соединения проводников в электрической цепи; Научиться определять соотношения между величинами:

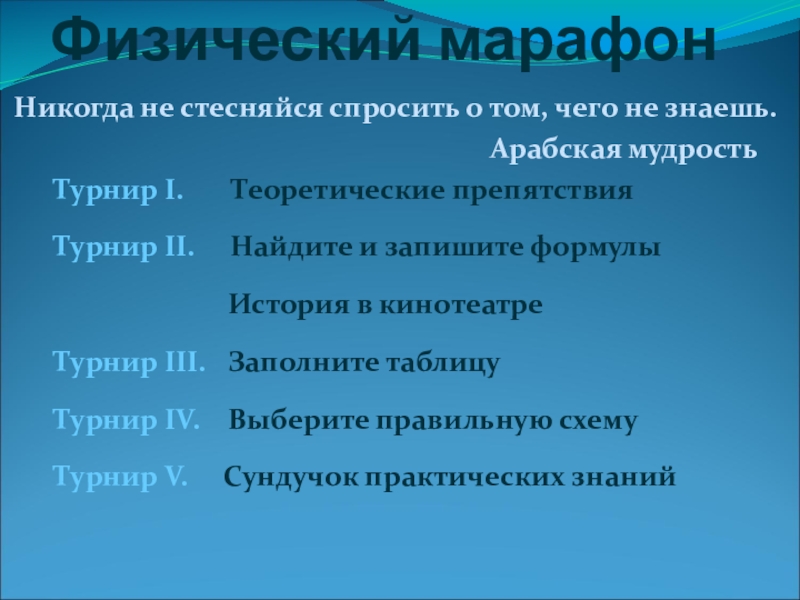

Слайд 9Физический марафон
Никогда не стесняйся спросить о том, чего не знаешь.

Арабская мудрость
Турнир І. Теоретические препятствия
Турнир ІI. Найдите и запишите формулы
История в кинотеатре
Турнир ІII. Заполните таблицу
Турнир ІV. Выберите правильную схему
Турнир V. Сундучок практических знаний
Физический марафон Никогда не стесняйся спросить о том, чего не знаешь.

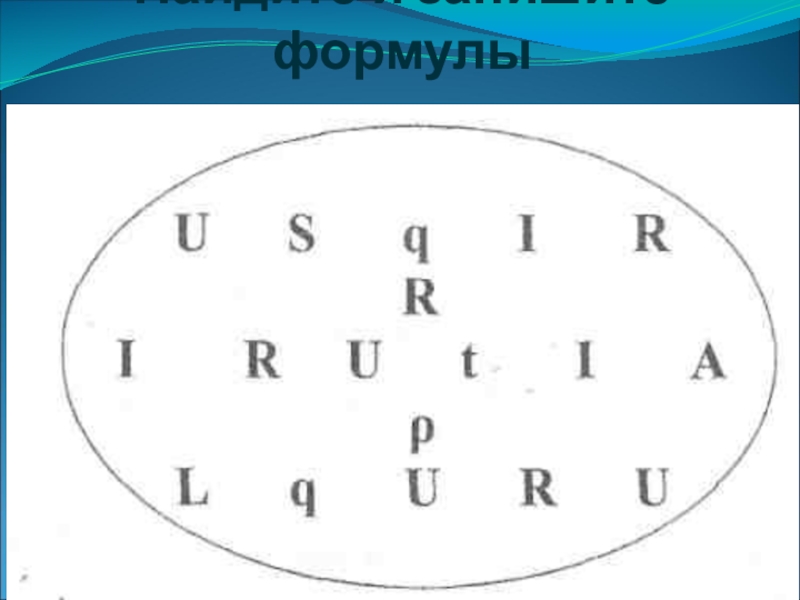

Слайд 10Найдите и запишите формулы

Найдите и запишите формулы

Слайд 11п

о р т а в в е и т л ы ь н ы е
п

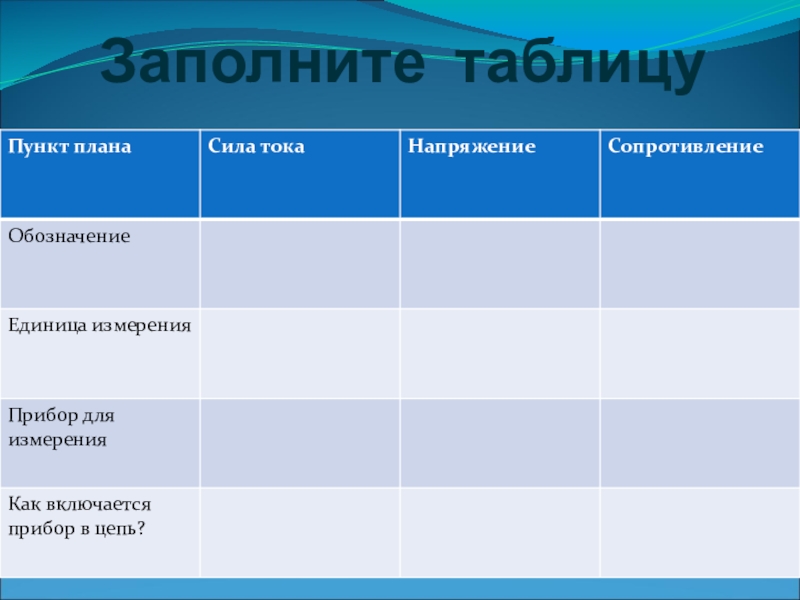

Слайд 12Заполните таблицу

Заполните таблицу

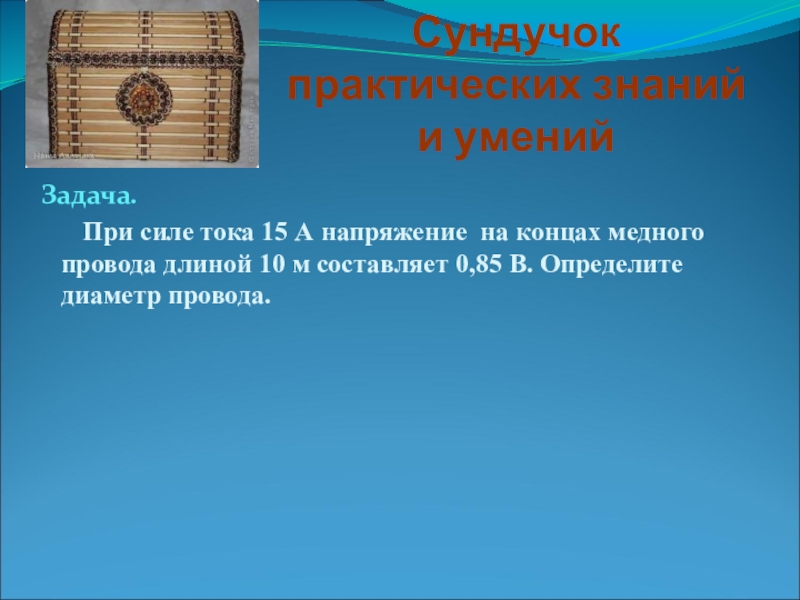

Слайд 14Сундучок практических знаний и умений
Задача.

При силе тока 15 А напряжение на концах медного провода длиной 10 м составляет 0,85 В. Определите диаметр провода.

Сундучок  практических знаний и умений    Задача.      При силе

Слайд 15Сундучок практических знаний и умений
Задача.

При силе тока 15 А напряжение на концах медного провода длиной 10 м составляет 0,85 В. Определите диаметр провода.
Дано:
I = 15A
L = 10 м
U = 0,85 В
ρ = 0,017 Ом * мм2 / м

d - ?

Сундучок  практических знаний и умений    Задача.      При силе

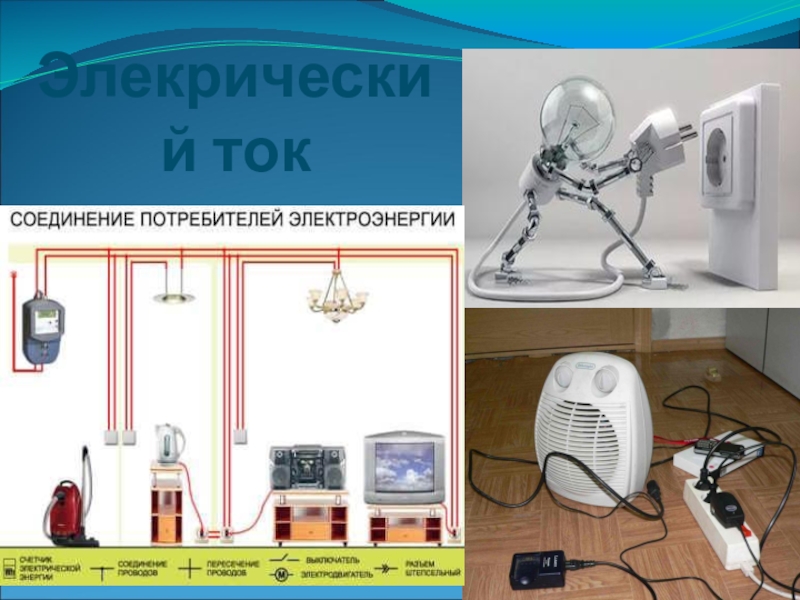

Слайд 16Элекрический ток

Элекрический ток

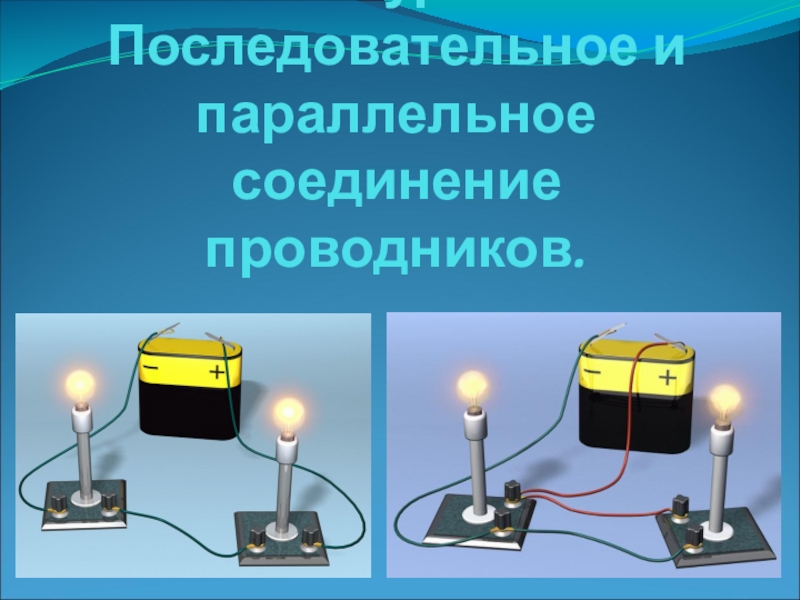

Слайд 18Последовательное и параллельное соединение проводников.

Последовательное и параллельное соединение проводников.

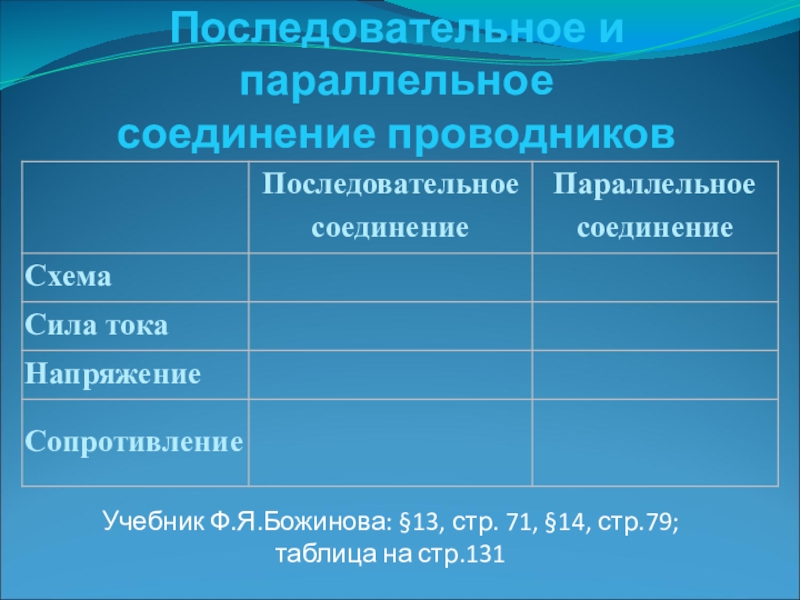

Слайд 19Заполните таблицу Последовательное и параллельное соединение проводников
Учебник Ф.Я.Божинова: §13, стр. 71,

§14, стр.79;
таблица на стр.131
Заполните таблицу  Последовательное и параллельное  соединение проводниковУчебник Ф.Я.Божинова: §13, стр. 71, §14, стр.79; таблица на

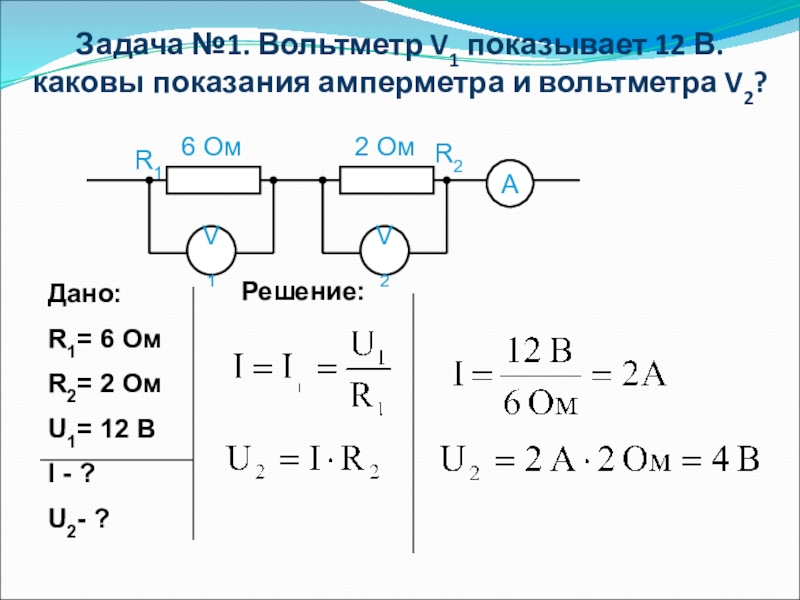

Слайд 21Задача №1. Вольтметр V1 показывает 12 В. каковы показания амперметра и

вольтметра V2?

6 Ом

2 Ом

R1

R2

Решение:





Задача №1. Вольтметр V1 показывает 12 В. каковы показания амперметра и вольтметра V2?6 Ом2 ОмR1R2Решение:

Слайд 22Задача №2. Амперметр А показывает силу тока 1,6 А при напряжении

120 В. сопротивление резистора R1 = 100 Ом. Определите сопротивление резистора R2 и показания амперметров А1 и А2.

R1

R2

Решение:



Задача №2. Амперметр А показывает силу тока 1,6 А при напряжении 120 В. сопротивление резистора R1 =

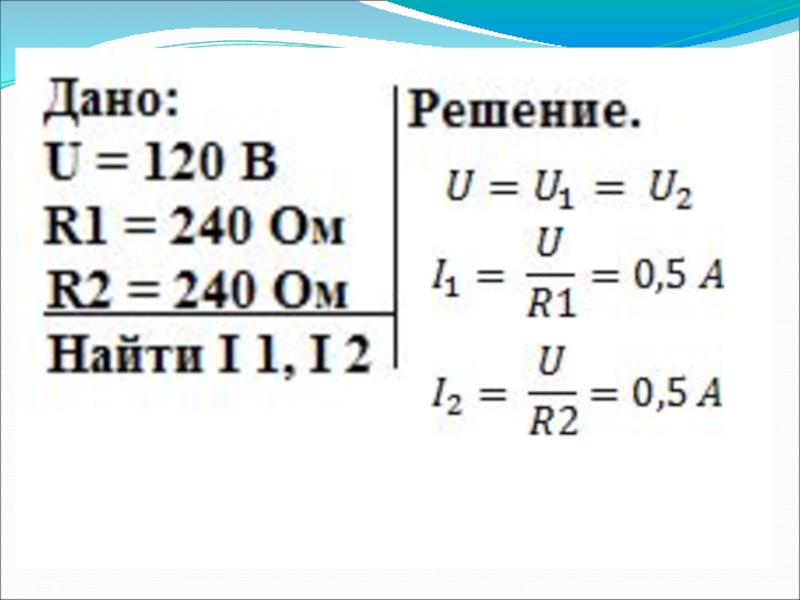

Слайд 23Задача №3:
Напряжение в сети 120 В. Сопротивление каждой из двух

электрических ламп, включенных в эту сеть, равно 240 Ом. Определите силу тока в каждой лампе при параллельном их включении.

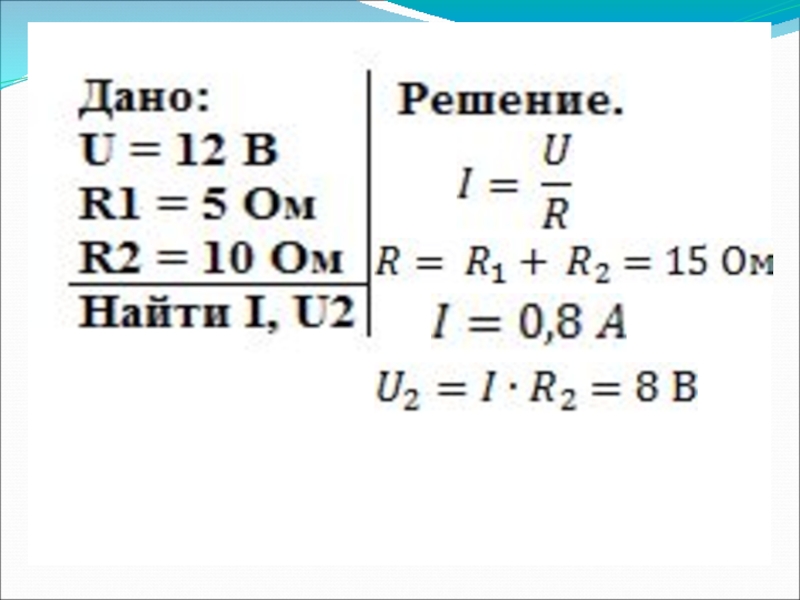

Задача №4:
В цепь включены два проводника: R1 = 5 Ом и
R2 = 10 Ом. Вольтметр V1 показывает напряжение 12 В. Определите показания амперметра и вольтметра V2.

Задача №3: Напряжение в сети 120 В. Сопротивление каждой из двух электрических ламп, включенных в эту сеть,

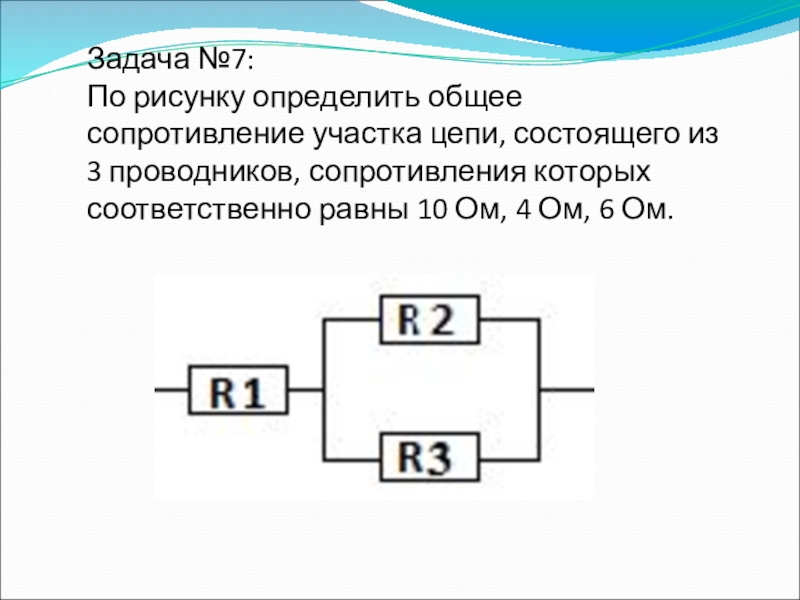

Слайд 26Задача №7:
По рисунку определить общее сопротивление участка цепи, состоящего из

3 проводников, сопротивления которых соответственно равны 10 Ом, 4 Ом, 6 Ом.
Задача №7: По рисунку определить общее сопротивление участка цепи, состоящего из 3 проводников, сопротивления которых соответственно равны

Слайд 27Дано:
R1= 10 Ом,
R2=4 Ом,
R3= 6 Ом.
Найти: R -?

Решение.

Дано:R1= 10 Ом, R2=4 Ом, R3= 6 Ом.Найти: R -?Решение.

Слайд 28Задача № 5. В осветительную сеть комнаты включены две электрические лампы,

сопротивления которых 200 Ом и 300 Ом. Напряжение в сети 120 В. Определить силу тока в каждой лампе, силу тока в подводящих проводах (т.е. силу тока до разветвления), общее сопротивление участка, состоящего из двух ламп.
Задача № 5. В осветительную сеть комнаты включены две электрические лампы, сопротивления которых 200 Ом и 300

Слайд 29Задача № 5. В осветительную сеть комнаты включены две электрические лампы,

сопротивления которых 200 Ом и 300 Ом. Напряжение в сети 120 В. Определить силу тока в каждой лампе, силу тока в подводящих проводах (т.е. силу тока до разветвления), общее сопротивление участка, состоящего из двух ламп.
Задача № 5. В осветительную сеть комнаты включены две электрические лампы, сопротивления которых 200 Ом и 300

Слайд 30Задача № 6. Два проводника сопротивлением R1=2 Ом, R2=3 Ом соединены

последовательно. Сила тока в цепи 1 А. Определить сопротивление цепи, напряжение на каждом проводнике и полное напряжение всего участка цепи.
Задача № 6. Два проводника сопротивлением R1=2 Ом, R2=3 Ом соединены последовательно. Сила тока в цепи 1

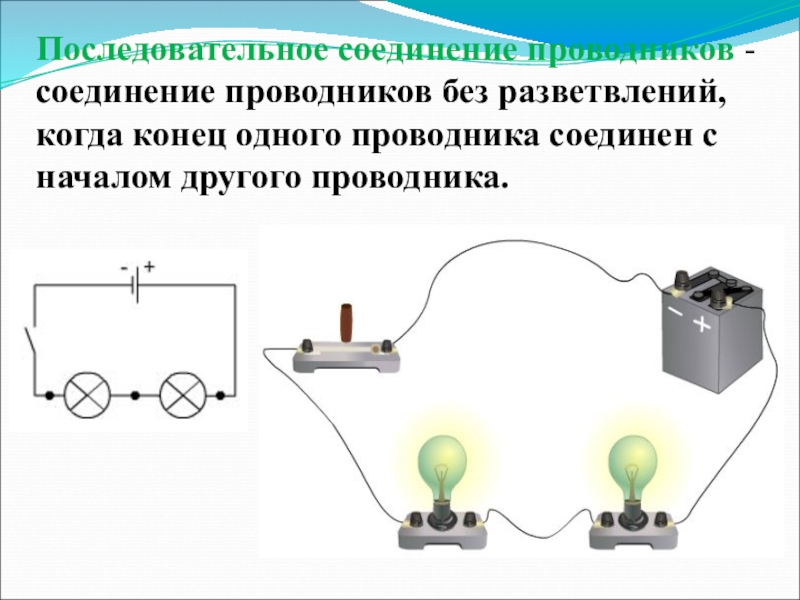

Слайд 32Последовательное соединение проводников - соединение проводников без разветвлений, когда конец одного

проводника соединен с началом другого проводника.
Последовательное соединение проводников - соединение проводников без разветвлений, когда конец одного проводника соединен с началом другого проводника.

Слайд 33Параллельное соединение проводников - соединение, при котором все проводники подключаются к

одной и той же паре точек.
Параллельное соединение проводников - соединение, при котором все проводники подключаются к одной и той же паре точек.

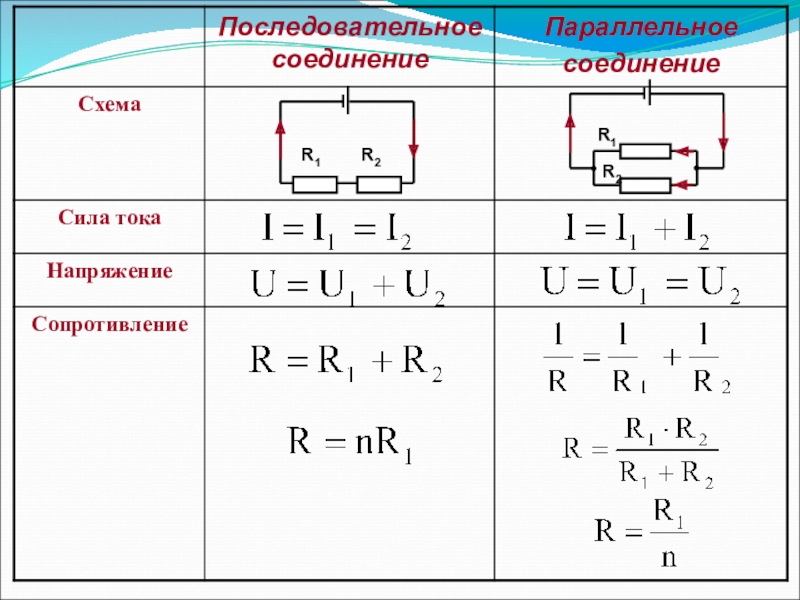

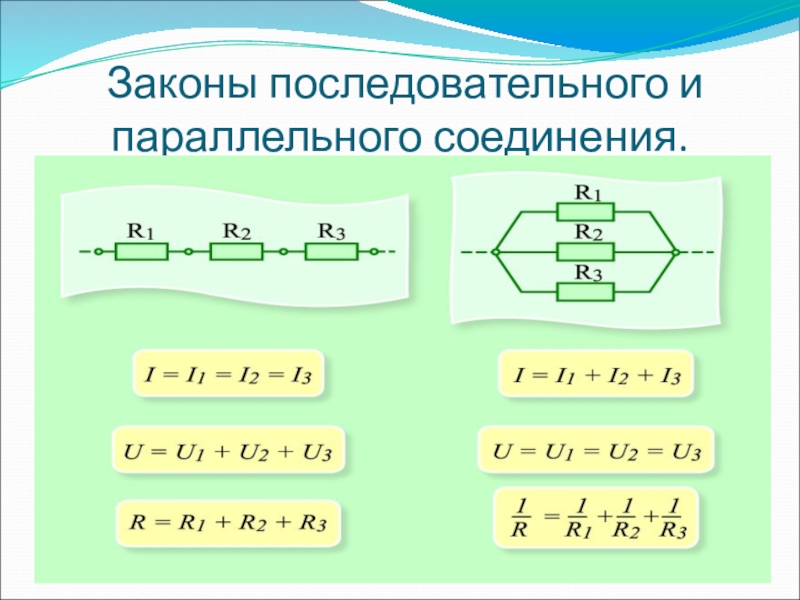

Слайд 34 Законы последовательного и параллельного соединения.

Законы последовательного и   параллельного соединения.

Слайд 35Пример последовательного соединения: гирлянда.
Пример параллельного соединения: потребители в жилых помещениях.
Преимущества

и недостатки соединений:
Последовательное – защита цепей от перегрузок: при увеличении силы тока выходит из строя предохранитель, и цепь автоматически отключается. При выходе из строя одного из элементов соединения отключаются и остальные.
Параллельное – при выходе из строя одного из элементов соединения, остальные действуют. При включении элемента с меньшим возможным напряжением в цепь элемент перегорит.

Преимущества и недостатки соединений

Пример последовательного соединения: гирлянда.Пример параллельного соединения: потребители в жилых помещениях. Преимущества и недостатки соединений: 	Последовательное – защита

Слайд 36

Почему птицы безнаказанно сидят на электрических проводах?

Почему птицы безнаказанно сидят на электрических проводах?

Слайд 37

Итак, тайна электричества
раскрыта !!!
Тело птицы представляет собой разветвление цепи.
Сопротивление этого

разветвления очень большое по сравнению с другой ветвью (коротким участком между ногами птицы).
Сила тока, идущего через тело птицы, ничтожно мала, а потому и безвредна!
Итак, тайна электричества раскрыта !!!Тело птицы представляет собой разветвление цепи.Сопротивление этого разветвления очень большое по сравнению с

Слайд 38 Человек не может изменить законы природы: эти попытки всегда

были неудачными. Однако человек может познать законы природы и использовать их.
Человек не может изменить законы природы: эти попытки всегда были неудачными.  Однако человек может

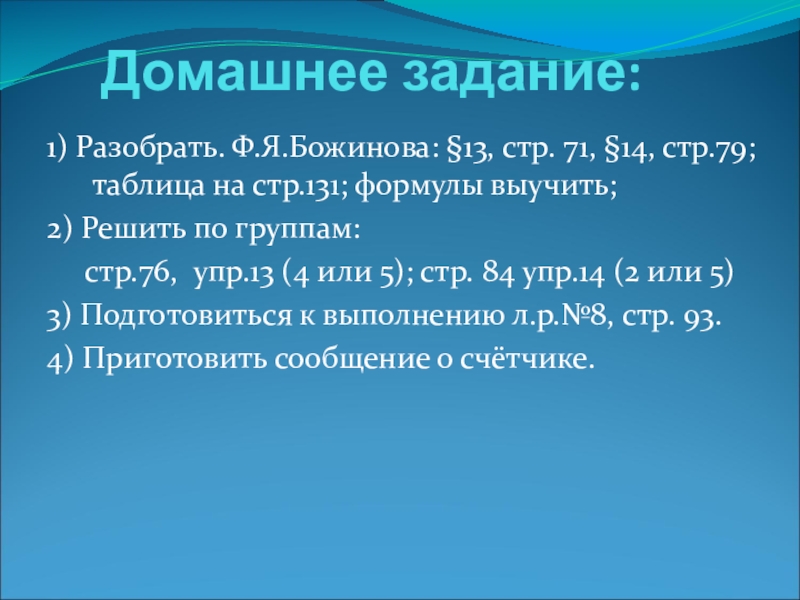

Слайд 39Домашнее задание:
1) Разобрать. Ф.Я.Божинова: §13, стр. 71, §14, стр.79; таблица на

стр.131; формулы выучить;
2) Решить по группам:
стр.76, упр.13 (4 или 5); стр. 84 упр.14 (2 или 5)
3) Подготовиться к выполнению л.р.№8, стр. 93.
4) Приготовить сообщение о счётчике.


Домашнее задание:1) Разобрать. Ф.Я.Божинова: §13, стр. 71, §14, стр.79; таблица на стр.131; формулы выучить; 2) Решить по

Слайд 40Подведем итоги урока.
Повторили….
Изучили…
Проверили…
Научились…
Узнали…
Сегодня мне удалось…
Я похвалил бы себя…





Подведем итоги урока.Повторили….Изучили…Проверили…Научились…Узнали… Сегодня мне удалось… Я похвалил бы себя…

Слайд 41

Всё известно вокруг.
Тем не менее, на земле ещё много того,
Что достойно

порой удивления
И вашего, и моего.
Удивляйтесь цветам,
Удивляйтесь росе,
Удивляйтесь упругости стали,
Удивляйтесь тому,
Чему люди уже
Удивляться давно перестали!
Всё известно вокруг.Тем не менее, на земле ещё много того,Что достойно порой удивленияИ вашего, и моего.Удивляйтесь цветам,Удивляйтесь

Слайд 42

Любите физику!
Это так интересно!
И очень полезно!

Любите физику! Это так интересно!И очень полезно!
