Слайд 1Наглядный проект по теме: «Обогреватель»
Преподаватель ГА ПОУ «Мариинско-Посадский технологический техникум» Минобразования Чувашии
Васильев

Олег Иванович

г. Мариинский Посад, 2018 г

Наглядный проект  по теме: «Обогреватель»Преподаватель ГА ПОУ «Мариинско-Посадский технологический техникум» Минобразования ЧувашииВасильев Олег Ивановичг. Мариинский Посад,

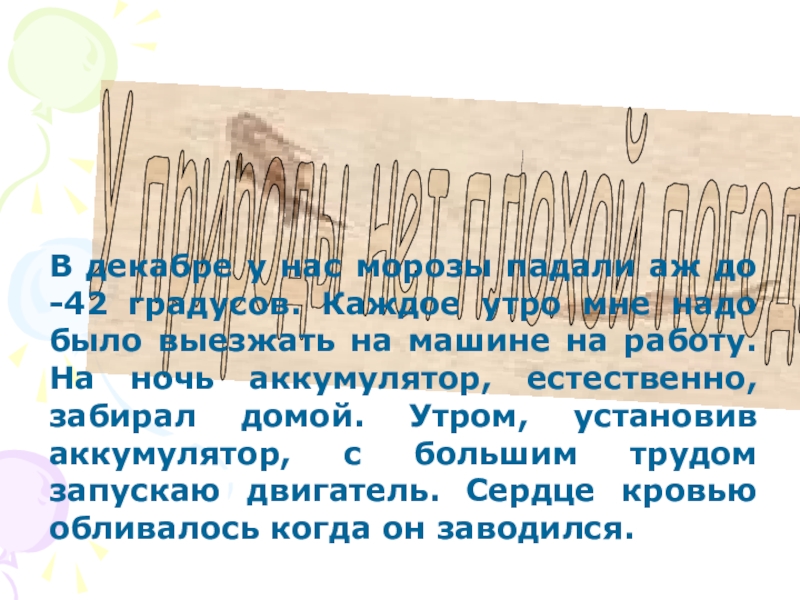

Слайд 2У природы нет плохой погоды
В декабре у нас морозы падали

аж до -42 градусов. Каждое утро мне надо было выезжать на машине на работу. На ночь аккумулятор, естественно, забирал домой. Утром, установив аккумулятор, с большим трудом запускаю двигатель. Сердце кровью обливалось когда он заводился.
У природы нет плохой погоды В декабре у нас морозы падали аж до -42 градусов. Каждое утро

Слайд 3Автолюбители меня поймут, он «плакал». С огромной натяжкой он «крутил» себя,

а ещё надо крутить коробку передач. Минут через 3–5 работа стабилизировалась. Ещё 10–15 минут уходит на прогрев салона.
В общем, с установкой аккумулятора уходило полчаса драгоценного времени, прежде чем тронуться. А если надо ехать срочно?

Работа двигателя

Автолюбители меня поймут, он «плакал». С огромной натяжкой он «крутил» себя, а ещё надо крутить коробку передач.

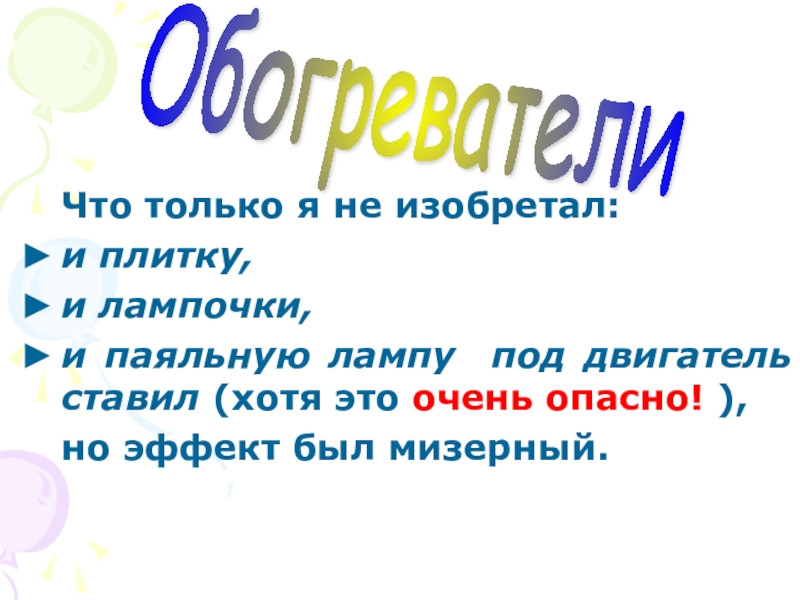

Слайд 4Что только я не изобретал:
и плитку,
и лампочки,
и паяльную лампу под двигатель

ставил (хотя это очень опасно! ),
но эффект был мизерный.

Обогреватели

Что только я не изобретал:и плитку,и лампочки,и паяльную лампу под двигатель ставил (хотя это очень опасно! ),

Слайд 5
Потом мы собирали электроприбор, согревающий горячим воздухом двигатель.
Воздух нагревается простыми лампочками

на 220 В,100 Вт. Нагревается воздух в отсек двигателя бытовым кухонным маленьким вытяжным вентилятором.

Беседы, вопросы, ответы, задачи и цели на занятиях кружка по физике

Потом мы собирали электроприбор, согревающий горячим воздухом двигатель.Воздух нагревается простыми лампочками на 220 В,100 Вт. Нагревается воздух

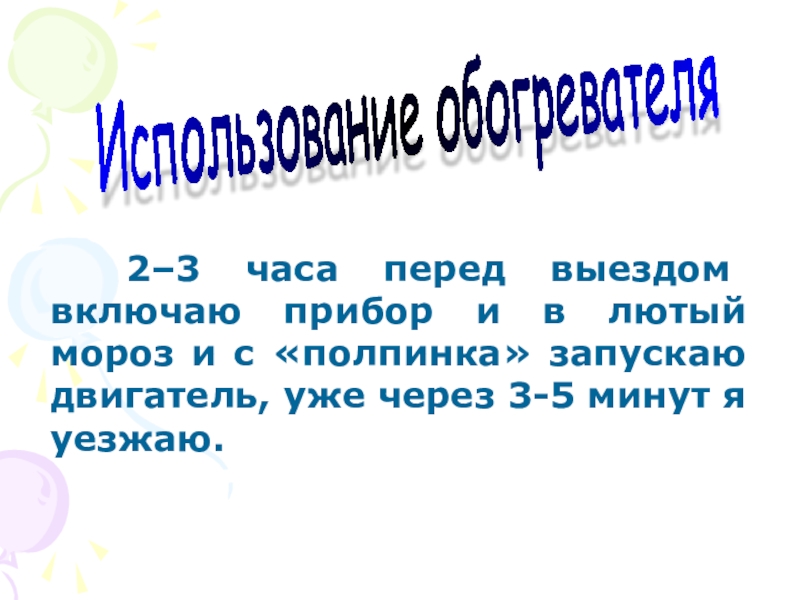

Слайд 6 2–3 часа перед выездом включаю прибор и в лютый мороз

и с «полпинка» запускаю двигатель, уже через 3-5 минут я уезжаю.

Использование обогревателя

2–3 часа перед выездом включаю прибор и в лютый мороз и с «полпинка» запускаю двигатель, уже

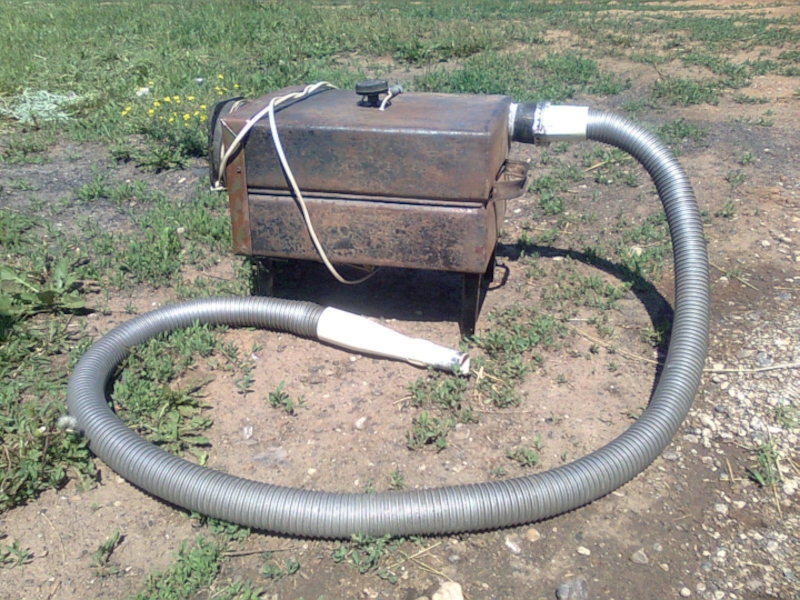

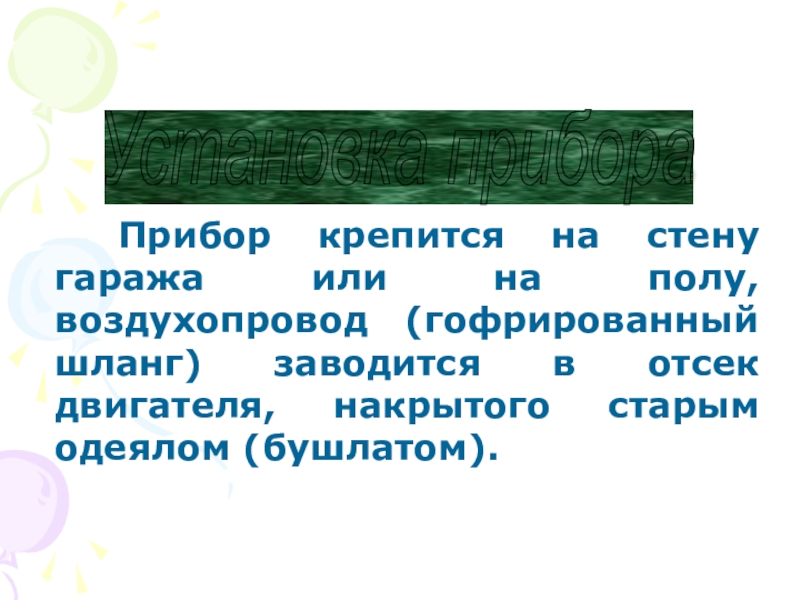

Слайд 7Прибор крепится на стену гаража или на полу, воздухопровод (гофрированный шланг)

заводится в отсек двигателя, накрытого старым одеялом (бушлатом).

Установка прибора

Прибор крепится на стену гаража или на полу, воздухопровод (гофрированный шланг) заводится в отсек двигателя, накрытого старым

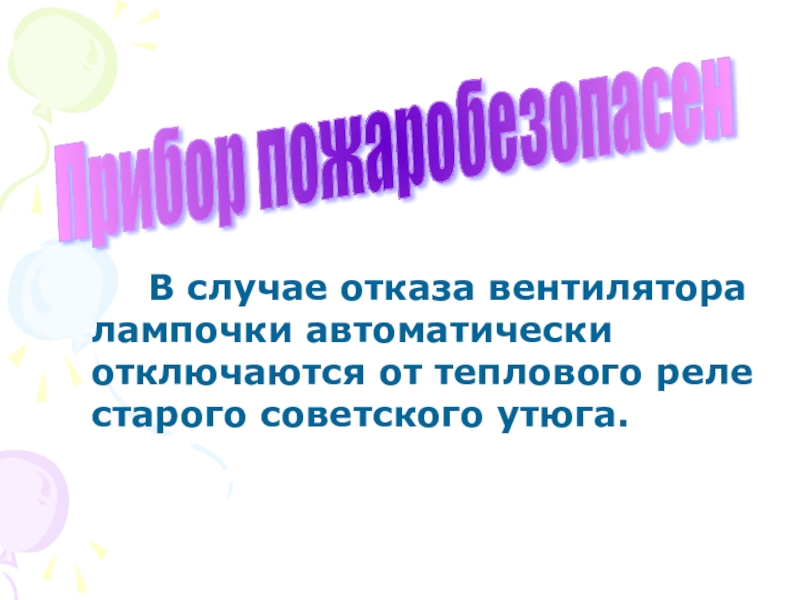

Слайд 8В случае отказа вентилятора лампочки автоматически отключаются от теплового реле старого

советского утюга.

Прибор пожаробезопасен

В случае отказа вентилятора лампочки автоматически отключаются от теплового реле старого советского утюга.Прибор пожаробезопасен

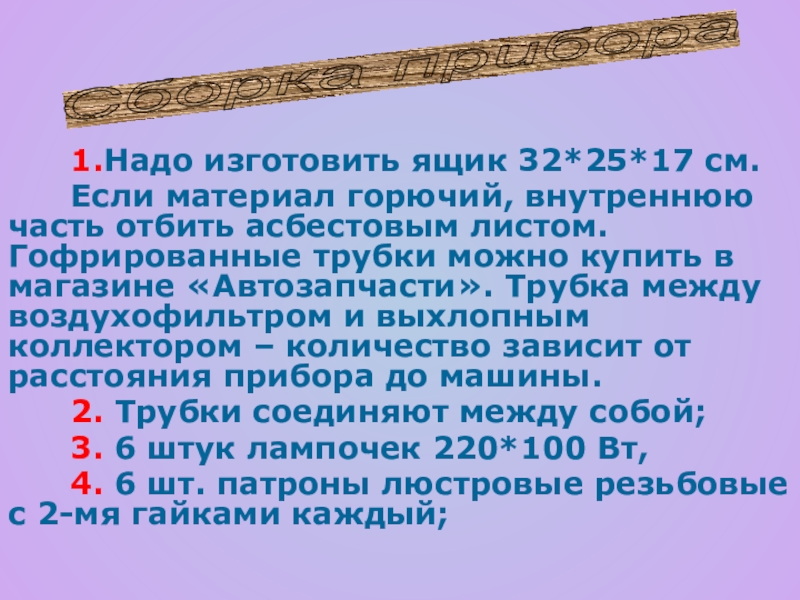

Слайд 14

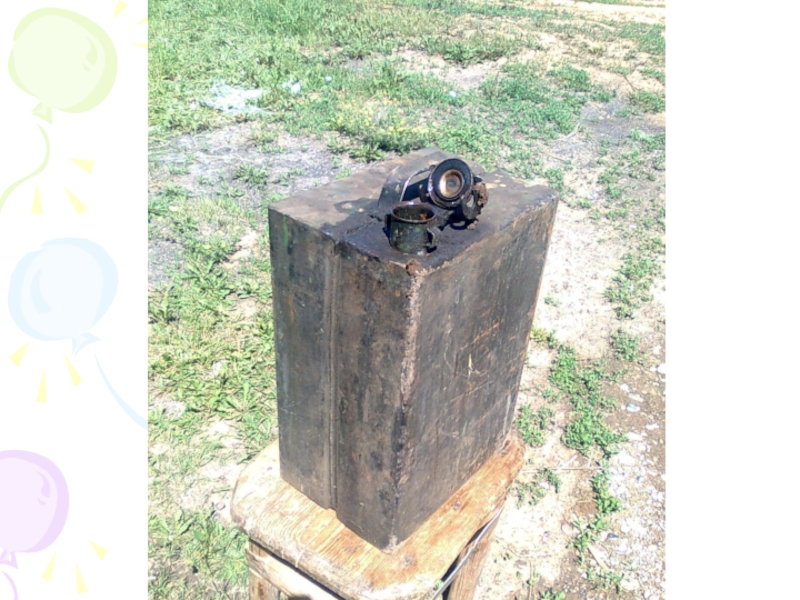

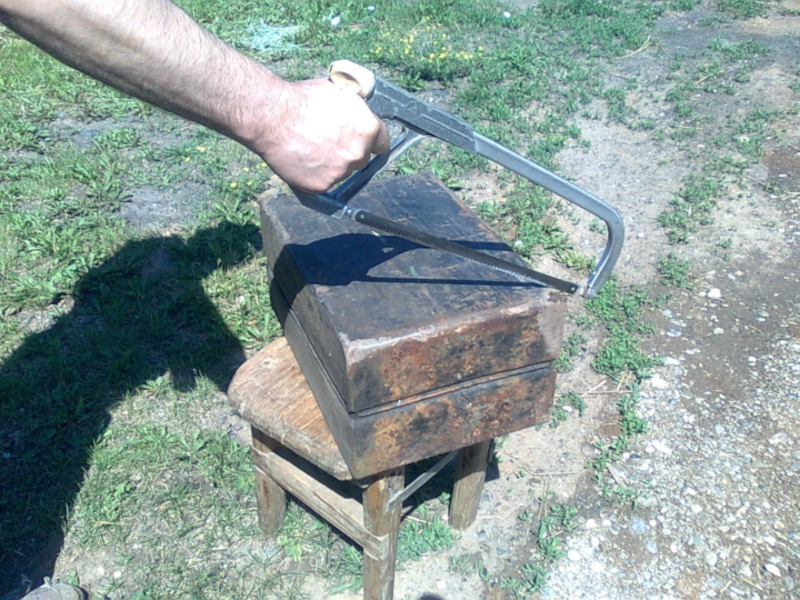

1.Надо изготовить ящик 32*25*17 см.
Если материал горючий, внутреннюю часть отбить

асбестовым листом. Гофрированные трубки можно купить в магазине «Автозапчасти». Трубка между воздухофильтром и выхлопным коллектором – количество зависит от расстояния прибора до машины.
2. Трубки соединяют между собой;
3. 6 штук лампочек 220*100 Вт,
4. 6 шт. патроны люстровые резьбовые с 2-мя гайками каждый;

Сборка прибора

1.Надо изготовить ящик 32*25*17 см. Если материал горючий, внутреннюю часть отбить асбестовым листом. Гофрированные трубки можно купить

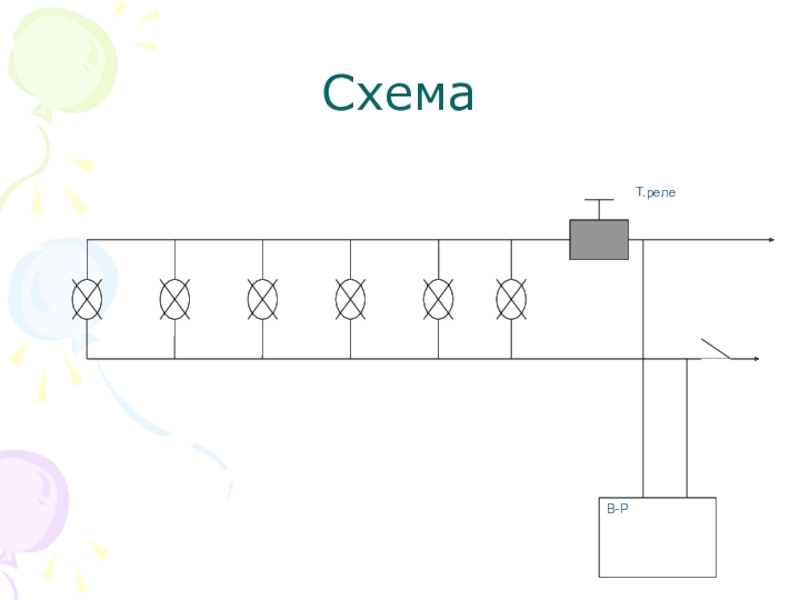

Слайд 15Схема

Схема

Слайд 165. 1 шт. тепловое реле от утюга;
6. автовыключатель 16-25А;

7. электрораспределительная коробка;
8.шнур с вилкой с нагрузкой 1 кв.;
9. провод 2,5 квадр. до 3 м.;
10.бытовой кухонный вытяжной вентиллятор.

5. 1 шт. тепловое реле от утюга; 6. автовыключатель 16-25А;

Слайд 17
машина будет улыбаться!
Попробуйте изготовить и вы, и ваша машина будет

не ворчать, а улыбаться!
машина будет улыбаться! Попробуйте изготовить и вы, и ваша машина будет не ворчать, а улыбаться!

Слайд 18Нужно маленькое знание по электромонтажу. Общая мощность

850-900 Вт.

ПРИМЕЧАНИЕ

Это намного меньше, чем любая электроплитка

Нужно маленькое знание по электромонтажу. Общая мощность
