Презентация, доклад на казахском языке по предмету электроснабжение на тему Автоматические выключатели

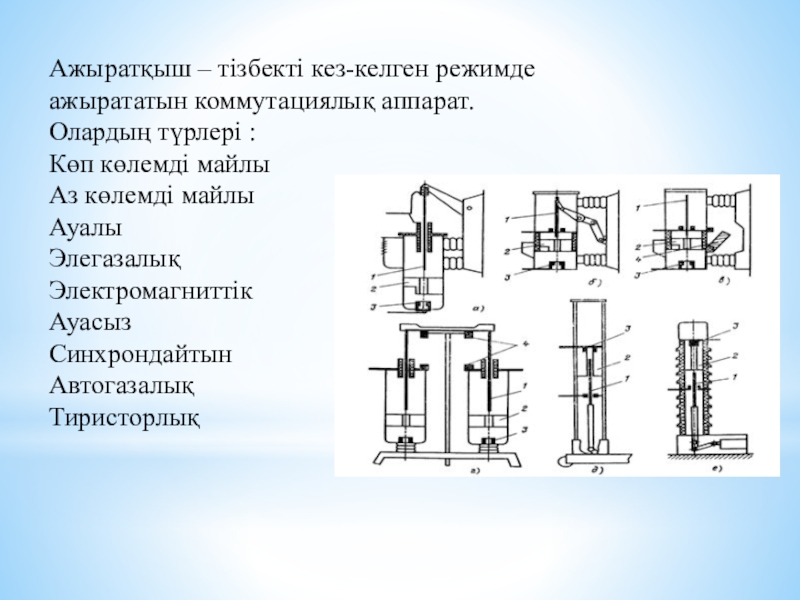

көлемді майлы
Аз көлемді майлы
Ауалы
Элегазалық
Электромагниттік
Ауасыз
Синхрондайтын
Автогазалық
Тиристорлық

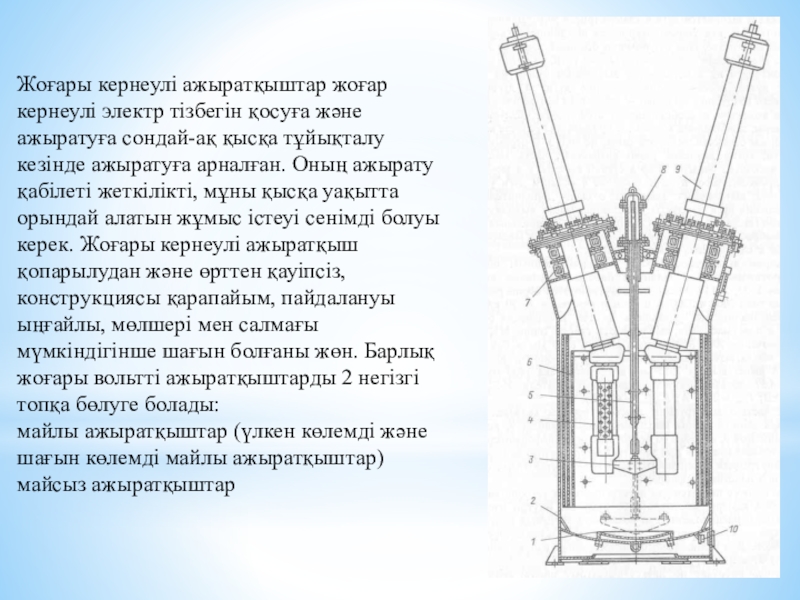

қысқа тұйықталу кезінде ажыратуға арналған. Оның ажырату қабілеті жеткілікті, мұны қысқа уақытта орындай алатын жұмыс істеуі сенімді болуы керек. Жоғары кернеулі ажыратқыш қопарылудан және өрттен қауіпсіз, конструкциясы қарапайым, пайдалануы ыңғайлы, мөлшері мен салмағы мүмкіндігінше шағын болғаны жөн. Барлық жоғары вольтті ажыратқыштарды 2 негізгі топқа бөлуге болады:
майлы ажыратқыштар (үлкен көлемді және шағын көлемді майлы ажыратқыштар)
майсыз ажыратқыштар

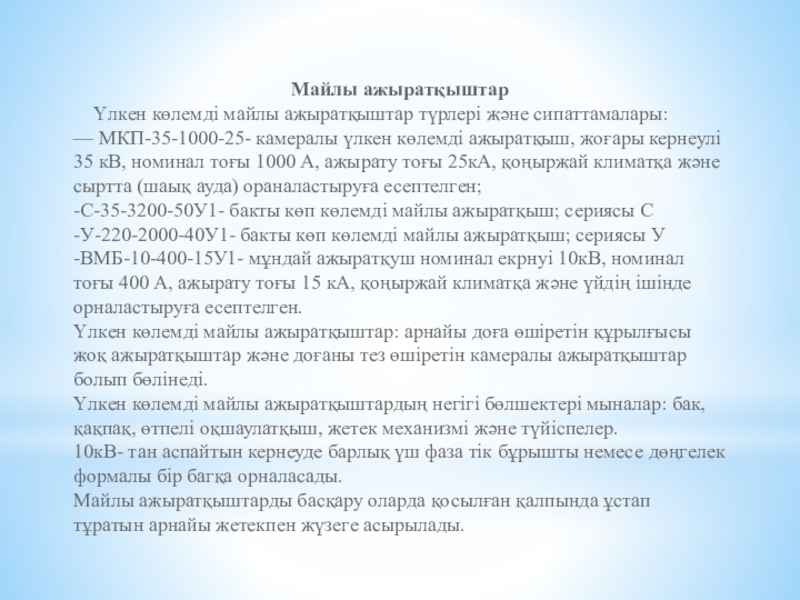

үлкен көлемді ажыратқыш, жоғары кернеулі 35 кВ, номинал тоғы 1000 А, ажырату тоғы 25кА, қоңыржай климатқа және сыртта (шаық ауда) ораналастыруға есептелген;
-С-35-3200-50У1- бакты көп көлемді майлы ажыратқыш; сериясы С
-У-220-2000-40У1- бакты көп көлемді майлы ажыратқыш; сериясы У
-ВМБ-10-400-15У1- мұндай ажыратқуш номинал екрнуі 10кВ, номинал тоғы 400 А, ажырату тоғы 15 кА, қоңыржай климатқа және үйдің ішінде орналастыруға есептелген.
Үлкен көлемді майлы ажыратқыштар: арнайы доға өшіретін құрылғысы жоқ ажыратқыштар және доғаны тез өшіретін камералы ажыратқыштар болып бөлінеді.
Үлкен көлемді майлы ажыратқыштардың негігі бөлшектері мыналар: бак, қақпақ, өтпелі оқшаулатқыш, жетек механизмі және түйіспелер.
10кВ- тан аспайтын кернеуде барлық үш фаза тік бұрышты немесе дөңгелек формалы бір багқа орналасады.
Майлы ажыратқыштарды басқару оларда қосылған қалпында ұстап тұратын арнайы жетекпен жүзеге асырылады.

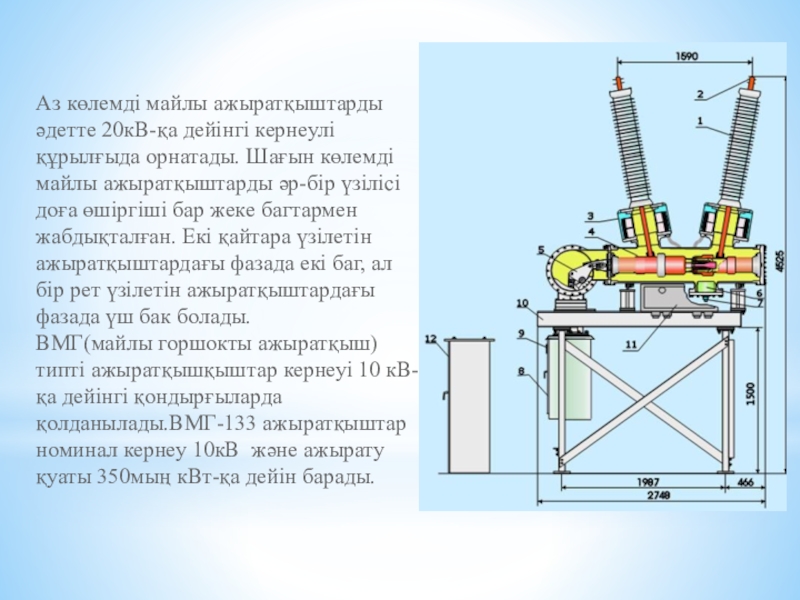

көлемді майлы ажыратқыштарды әр-бір үзілісі доға өшіргіші бар жеке багтармен жабдықталған. Екі қайтара үзілетін ажыратқыштардағы фазада екі баг, ал бір рет үзілетін ажыратқыштардағы фазада үш бак болады.
ВМГ(майлы горшокты ажыратқыш) типті ажыратқышқыштар кернеуі 10 кВ-қа дейінгі қондырғыларда қолданылады.ВМГ-133 ажыратқыштар номинал кернеу 10кВ  және ажырату қуаты 350мың кВт-қа дейін барады.

майсыз ажыратқыштарда ток жүретін бөліктерде бір- бірімен және ажыратқыш құрылымдарының жерге қосылған элементтерін оқшаулауды әр түрлі керамикалық оқшаулағыш материалдар арқылы атқарады.

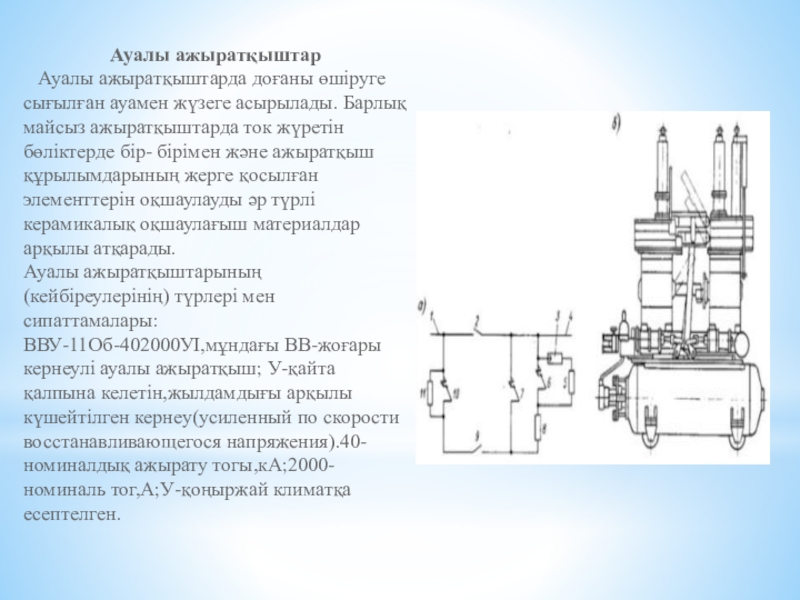

Ауалы ажыратқыштарының(кейбіреулерінің) түрлері мен сипаттамалары:
ВВУ-11Об-402000УІ,мұндағы ВВ-жоғары кернеулі ауалы ажыратқыш; У-қайта қалпына келетін,жылдамдығы арқылы күшейтілген кернеу(усиленный по скорости восстанавливающегося напряжения).40-номиналдық ажырату тогы,кА;2000-номиналь тог,А;У-қоңыржай климатқа есептелген.

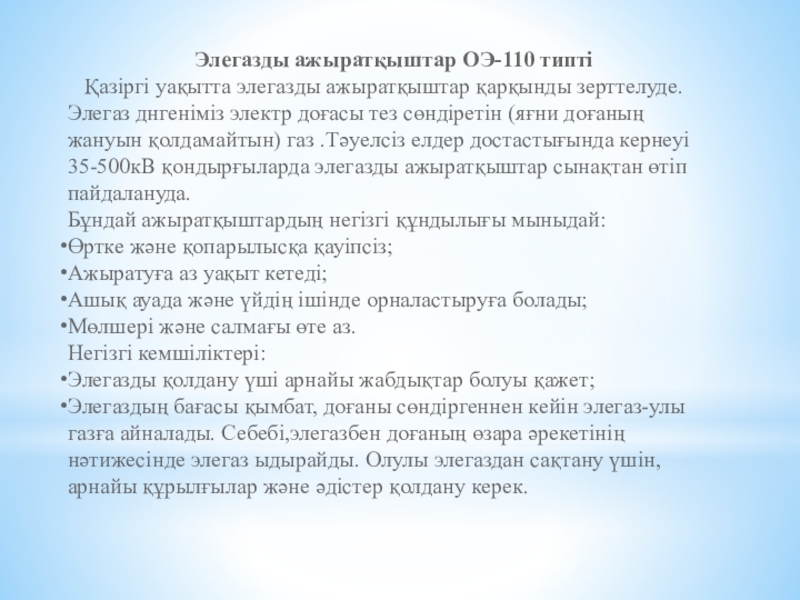

электр доғасы тез сөндіретін (яғни доғаның жануын қолдамайтын) газ .Тәуелсіз елдер достастығында кернеуі 35-500кВ қондырғыларда элегазды ажыратқыштар сынақтан өтіп пайдалануда.
Бұндай ажыратқыштардың негізгі құндылығы мыныдай:
Өртке және қопарылысқа қауіпсіз;
Ажыратуға аз уақыт кетеді;
Ашық ауада және үйдің ішінде орналастыруға болады;
Мөлшері және салмағы өте аз.
Негізгі кемшіліктері:
Элегазды қолдану үші арнайы жабдықтар болуы қажет;
Элегаздың бағасы қымбат, доғаны сөндіргеннен кейін элегаз-улы газға айналады. Себебі,элегазбен доғаның өзара әрекетінің нәтижесінде элегаз ыдырайды. Олулы элегаздан сақтану үшін, арнайы құрылғылар және әдістер қолдану керек.

ақ қысқа тұйықталу кезінде ажыратуға арналған. Оның ажырататын қабілеті жеткілікті, қыска уақытта орындайтын жұмысы сенімді болуы тиіс. Жоғары вольтты ажыратқыштар қопарылудан және өрттен қауіпсіз, құрылымы қарапайым, пайдаланылуы ыңғайлы, мөлшері мен салмағы мүмкіндігінше шағын болғаны жөн.
