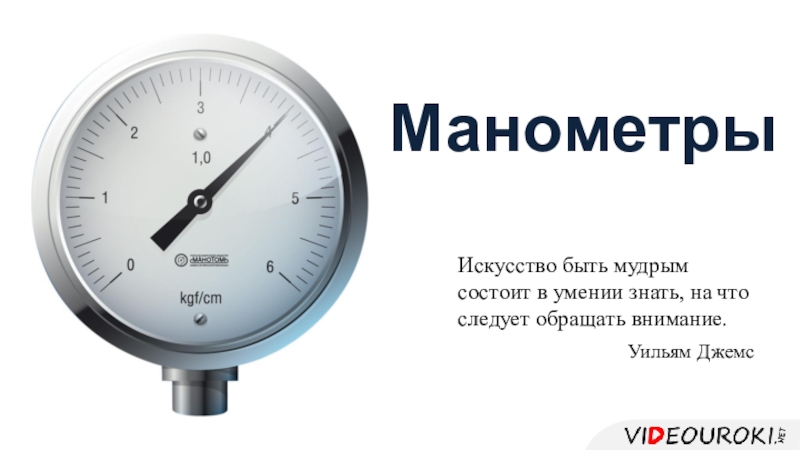

Слайд 1Манометры
Искусство быть мудрым состоит в умении знать, на что следует обращать

внимание.

Уильям Джемс

МанометрыИскусство быть мудрым состоит в умении знать, на что следует обращать внимание.Уильям Джемс

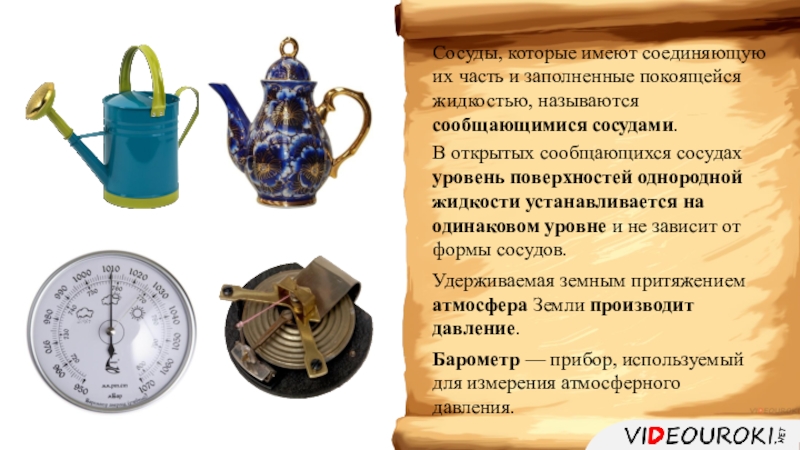

Слайд 2Барометр — прибор, используемый для измерения атмосферного давления.
Сосуды, которые имеют соединяющую

их часть и заполненные покоящейся жидкостью, называются сообщающимися сосудами.

В открытых сообщающихся сосудах уровень поверхностей однородной жидкости устанавливается на одинаковом уровне и не зависит от формы сосудов.

Удерживаемая земным притяжением атмосфера Земли производит давление.

Барометр — прибор, используемый для измерения атмосферного давления.Сосуды, которые имеют соединяющую их часть и заполненные покоящейся жидкостью,

Слайд 3Манометр — прибор,
измеряющий давление
жидкости или газа.
жидкостный
металлический

Манометр — прибор,измеряющий давлениежидкости или газа. жидкостныйметаллический

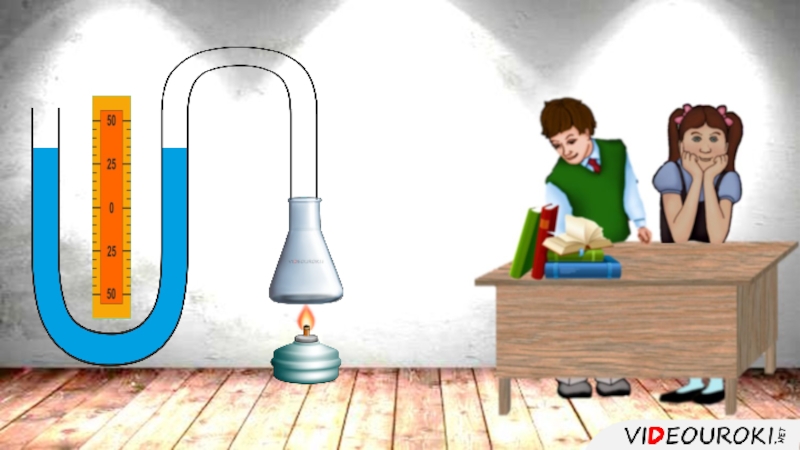

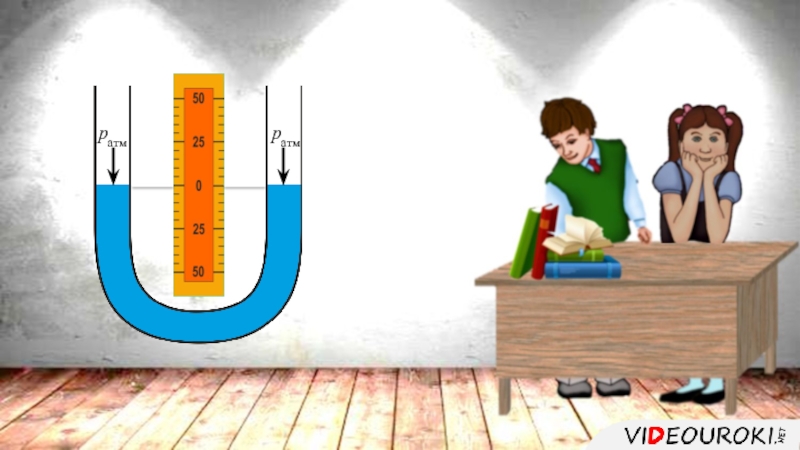

Слайд 4pатм
pатм

pатмpатм

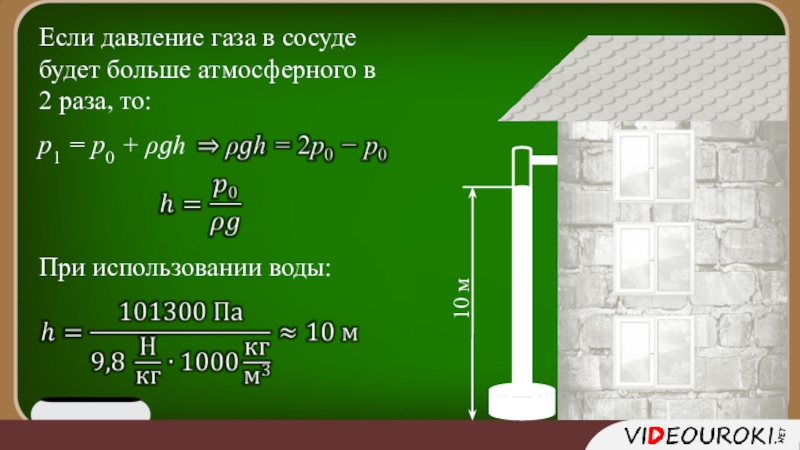

Слайд 8Если давление газа в сосуде будет больше атмосферного в 2 раза,

то:

p1 = p0 + ρgh

При использовании воды:

Если давление газа в сосуде будет больше атмосферного в 2 раза, то:p1 = p0 + ρghПри использовании

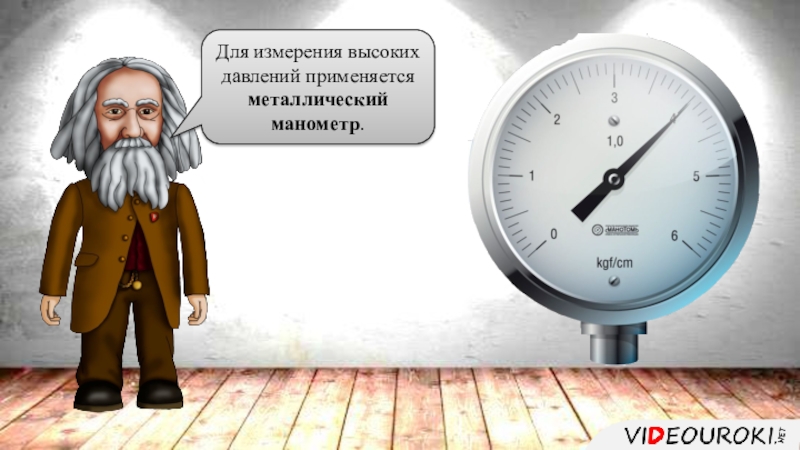

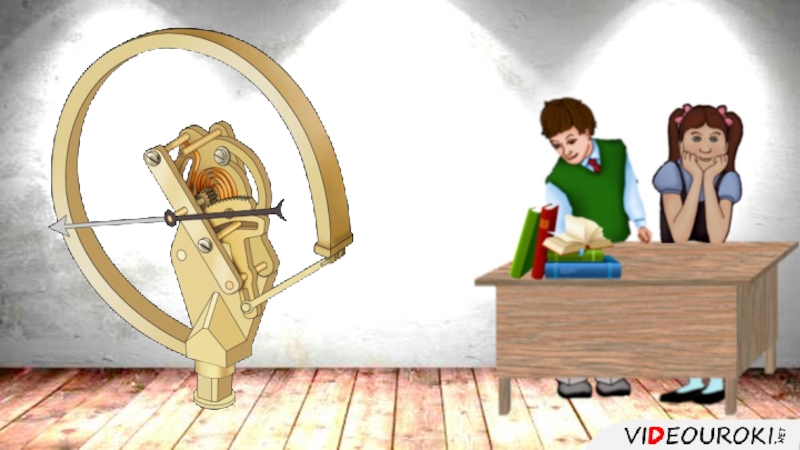

Слайд 9Для измерения высоких давлений применяется металлический манометр.

Для измерения высоких давлений применяется металлический манометр.

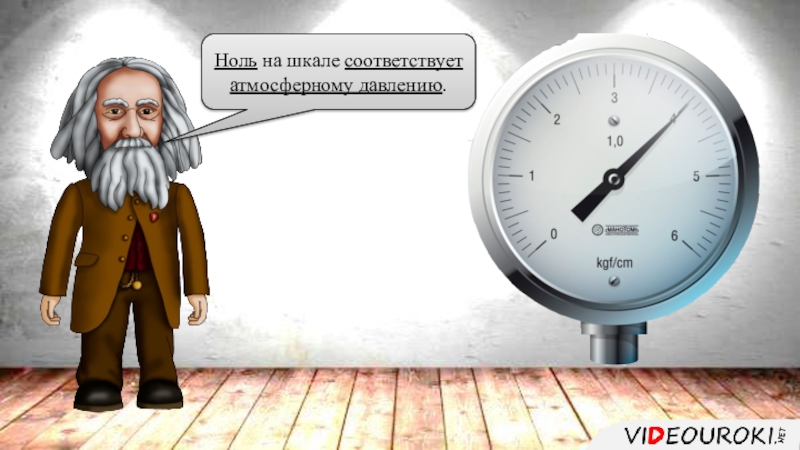

Слайд 11Ноль на шкале соответствует атмосферному давлению.

Ноль на шкале соответствует атмосферному давлению.

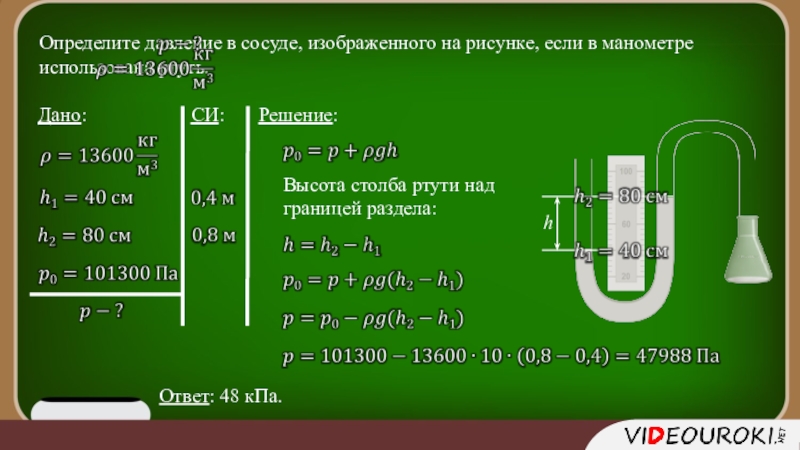

Слайд 12Определите давление в сосуде, изображенного на рисунке, если в манометре использована

ртуть.

Дано:

Решение:

Высота столба ртути над
границей раздела:

Ответ: 48 кПа.

СИ:

h

Определите давление в сосуде, изображенного на рисунке, если в манометре использована ртуть.Дано:Решение:Высота столба ртути над границей раздела:Ответ:

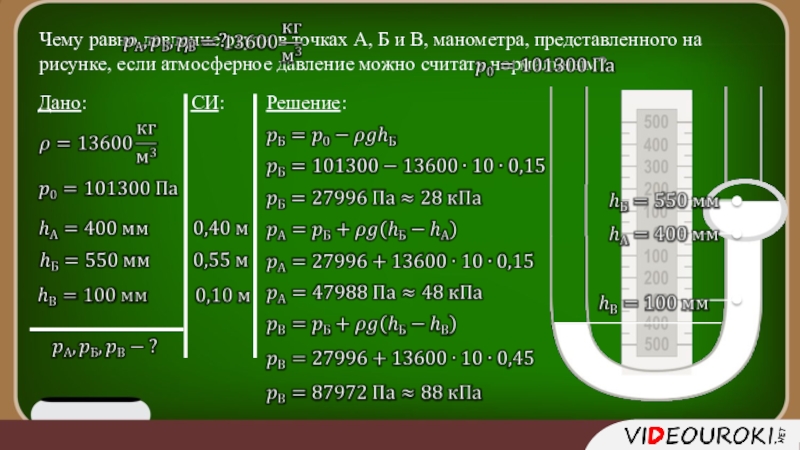

Слайд 13Чему равно давление ртути в точках А, Б и В, манометра,

представленного на рисунке, если атмосферное давление можно считать нормальным?

Дано:

Решение:

СИ:

Чему равно давление ртути в точках А, Б и В, манометра, представленного на рисунке, если атмосферное давление

Слайд 14Основные выводы
Манометр — это прибор, используемый для измерения разности давлений.
Жидкостный манометр

используется для измерения разности давлений в сосуде и атмосферного.

Для измерения высоких давлений применяется металлический манометр.

Основные выводыМанометр — это прибор, используемый для измерения разности давлений.Жидкостный манометр используется для измерения разности давлений в
