Презентация, доклад к занятию Последовательное и параллельное соединение проводников

Содержание

Закон Ома для участка цепи

Слайд 1Электрический ток

Электрический ток

Слайд 3Закон Ома для участка цепи

Закон Ома для участка цепи

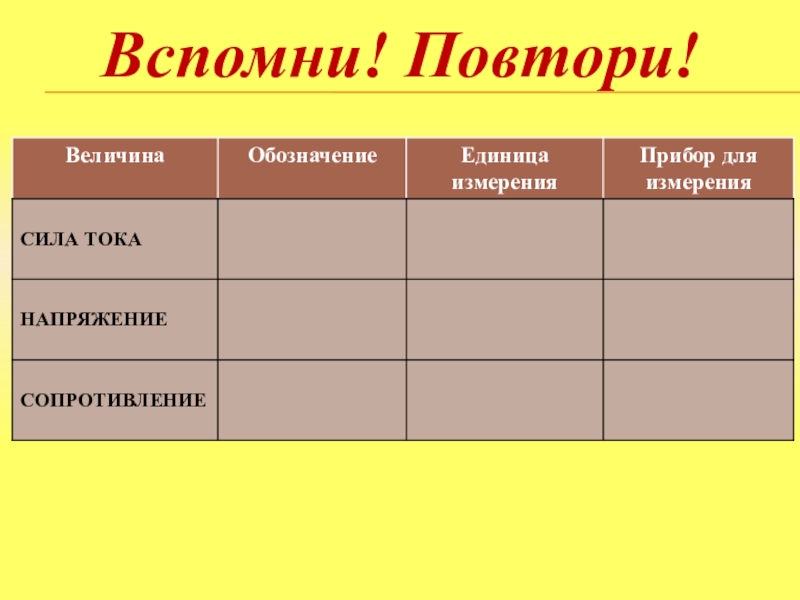

Слайд 4Вспомни! Повтори!

Вспомни! Повтори!

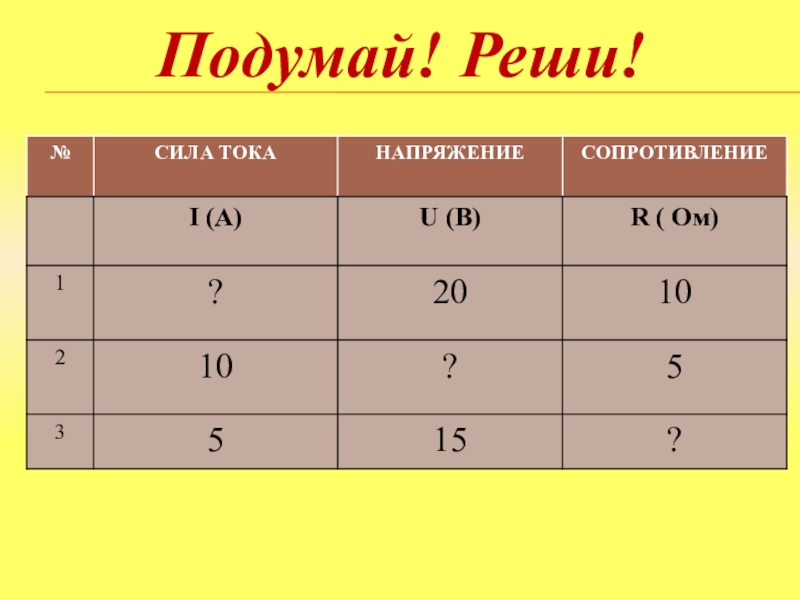

Слайд 5Подумай! Реши!

Подумай! Реши!

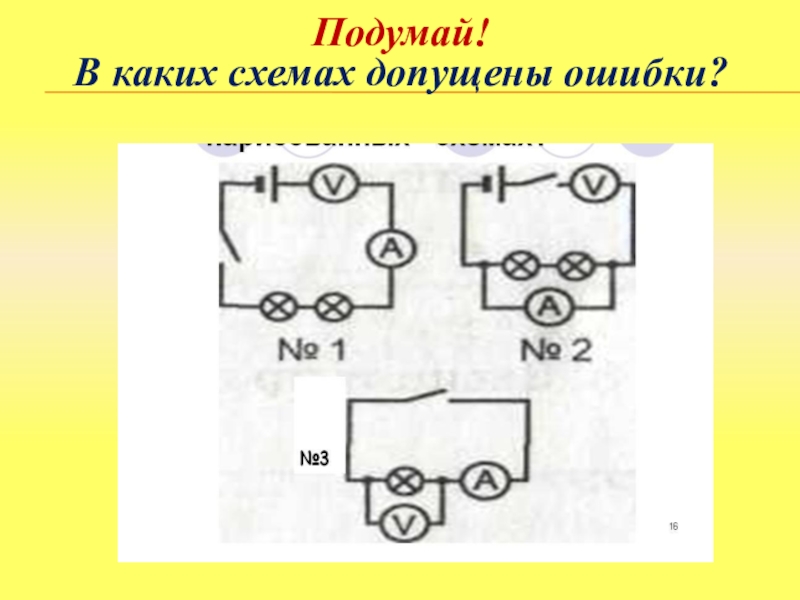

Слайд 6Подумай!
В каких схемах допущены ошибки?

Подумай! В каких схемах допущены ошибки?

Слайд 8 1. узнать чему равна сила тока, напряжение и сопротивление на участках

при последовательном и параллельном соединении. 2. НАУЧИТЬСЯ рассчитывать электрические цепи с последовательным и параллельным соединением.

Задачи:

1. узнать чему равна сила тока, напряжение и сопротивление на участках при последовательном и параллельном

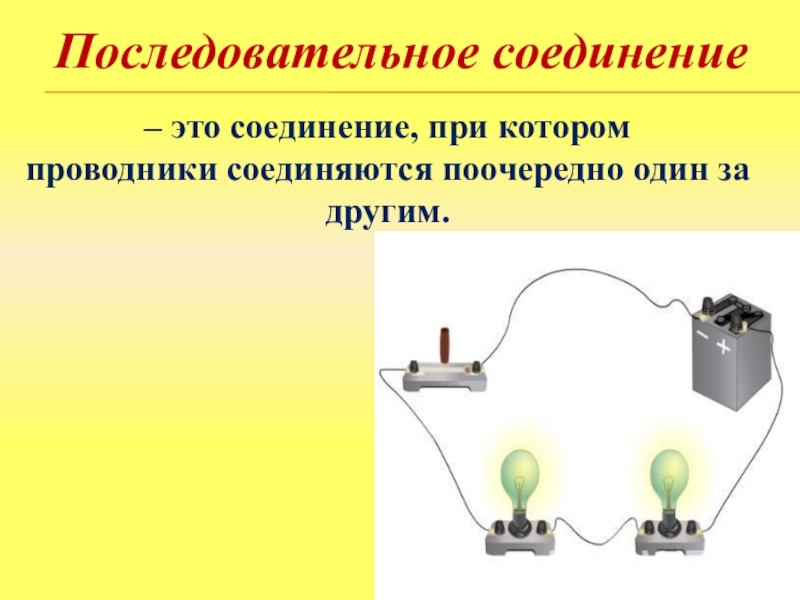

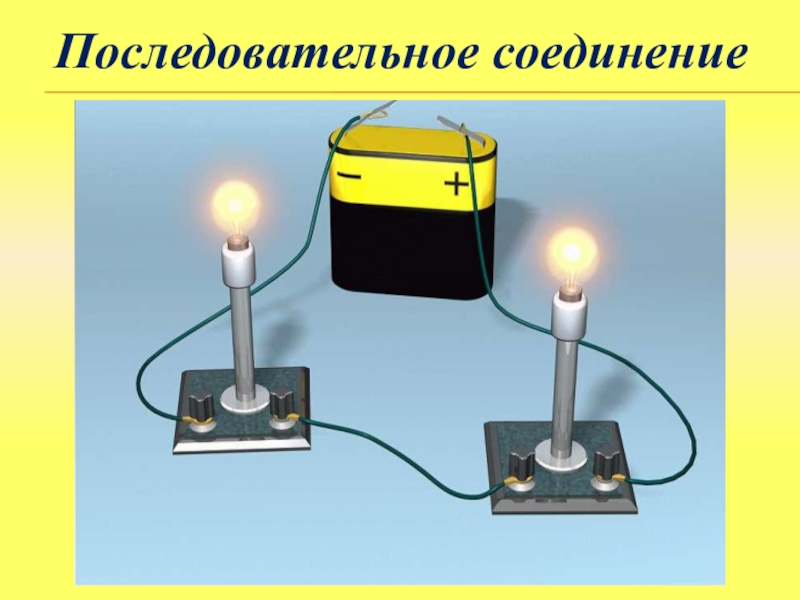

Слайд 10Последовательное соединение

Последовательное соединение

Слайд 11– это соединение, при котором
проводники соединяются поочередно один за другим.
Последовательное соединение

– это соединение, при которомпроводники соединяются поочередно один за другим.Последовательное соединение

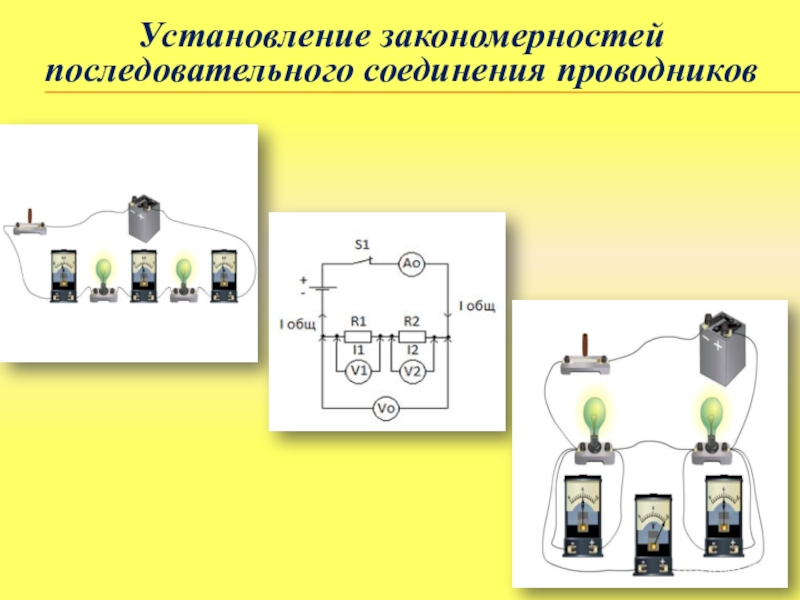

Слайд 12Установление закономерностей последовательного соединения проводников

Установление закономерностей последовательного соединения проводников

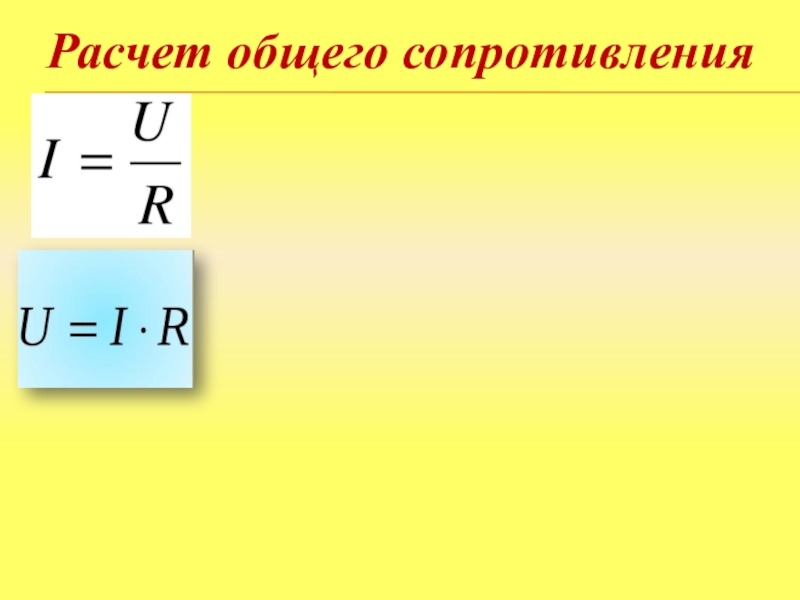

Слайд 13Расчет общего сопротивления

Расчет общего сопротивления

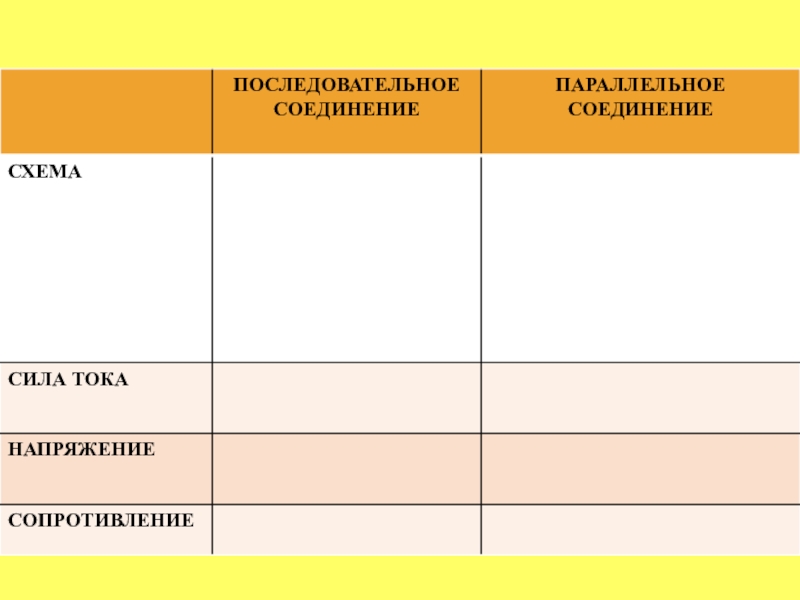

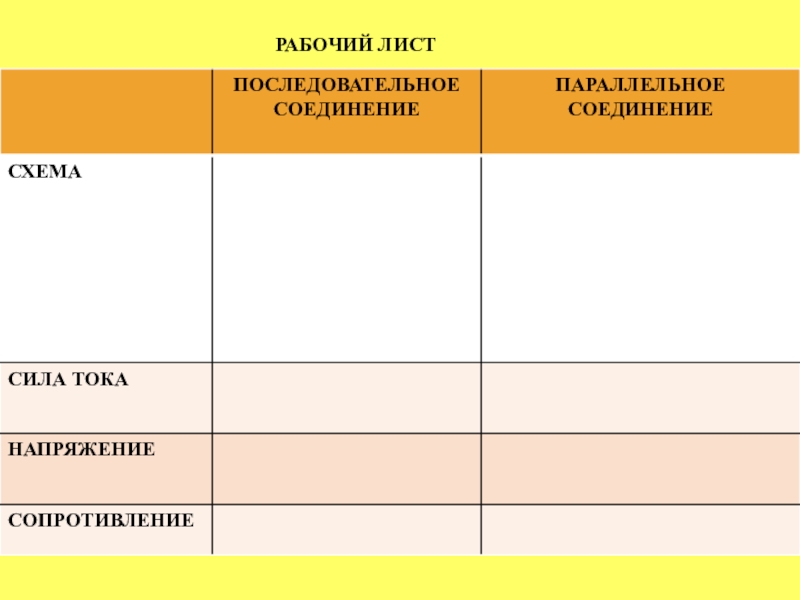

Слайд 14РАБОЧИЙ ЛИСТ

РАБОЧИЙ ЛИСТ

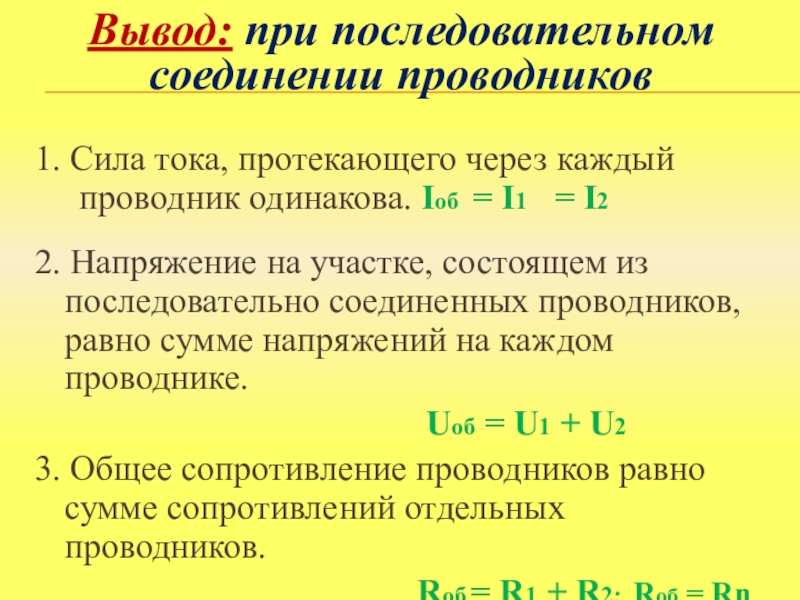

Слайд 151. Сила тока, протекающего через каждый проводник одинакова. Iоб = I1

= I2

2. Напряжение на участке, состоящем из последовательно соединенных проводников, равно сумме напряжений на каждом проводнике.
Uоб = U1 + U2
3. Общее сопротивление проводников равно сумме сопротивлений отдельных проводников.
Rоб = R1 + R2; Rоб = Rn

Вывод: при последовательном соединении проводников

1. Сила тока, протекающего через каждый проводник одинакова. Iоб = I1  = I22. Напряжение на участке,

Слайд 17Параллельное соединение
– это соединение, при котором все
проводники подключаются к одной и

той же паре точек.
Параллельное соединение– это соединение, при котором всепроводники подключаются к одной и той же паре точек.

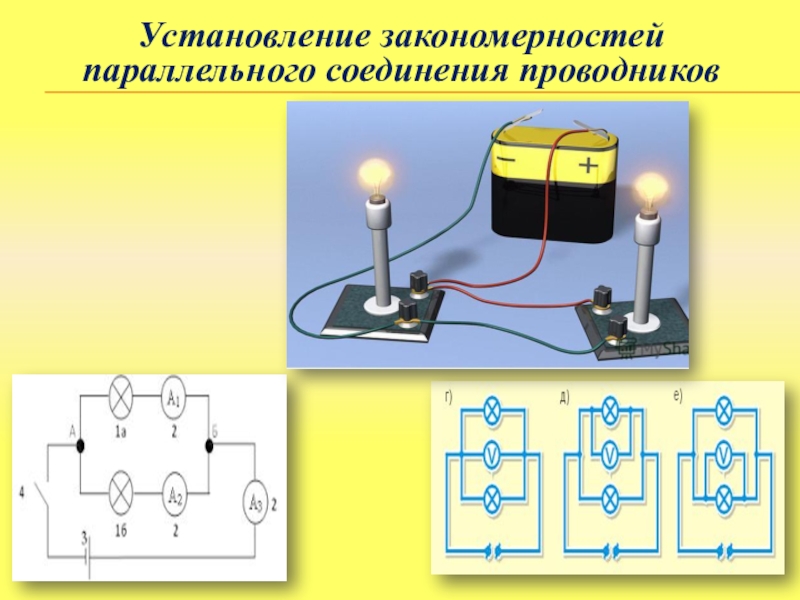

Слайд 18Установление закономерностей параллельного соединения проводников

Установление закономерностей параллельного соединения проводников

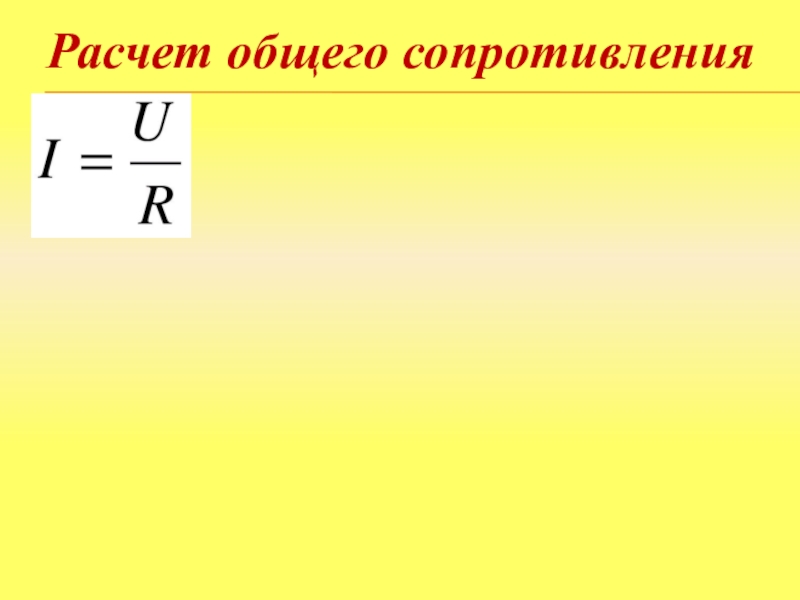

Слайд 19Расчет общего сопротивления

Расчет общего сопротивления

Слайд 201. Сила тока в неразветвленном участке цепи, равна сумме токов, протекающих

через каждый проводник. Iоб = I1 + I2
2. Напряжение на всех участках цепи одинаково
Uоб = U1 = U2
3. Общее сопротивление параллельно соединенных проводников определяется по формуле

Вывод: при параллельном соединении проводников

1. Сила тока в неразветвленном участке цепи, равна сумме токов, протекающих через каждый проводник. Iоб = I1

Слайд 22- соединение, содержащее участки последовательного и параллельного соединения.
Смешанное соединение

- соединение,  содержащее участки последовательного и параллельного соединения.Смешанное соединение

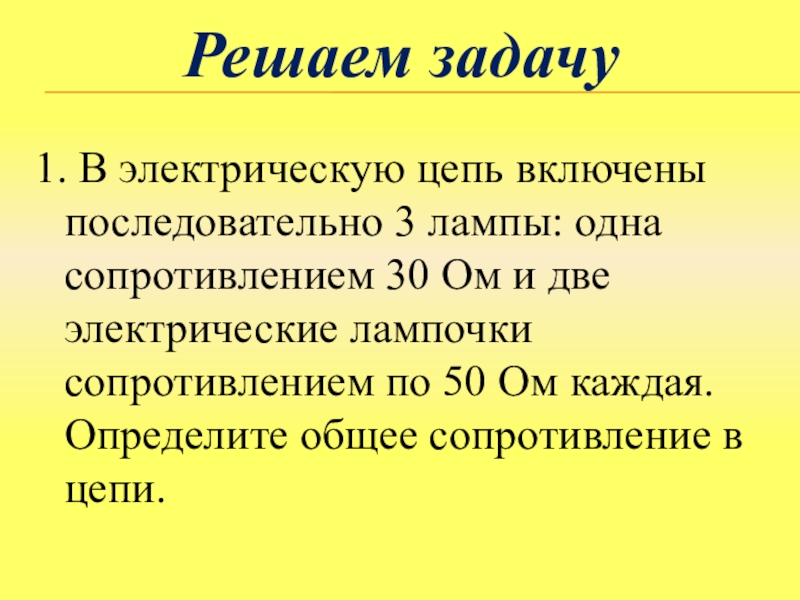

Слайд 231. В электрическую цепь включены последовательно 3 лампы: одна сопротивлением 30

Ом и две электрические лампочки сопротивлением по 50 Ом каждая. Определите общее сопротивление в цепи.

Решаем задачу

1. В электрическую цепь включены последовательно 3 лампы: одна сопротивлением 30 Ом и две электрические лампочки сопротивлением

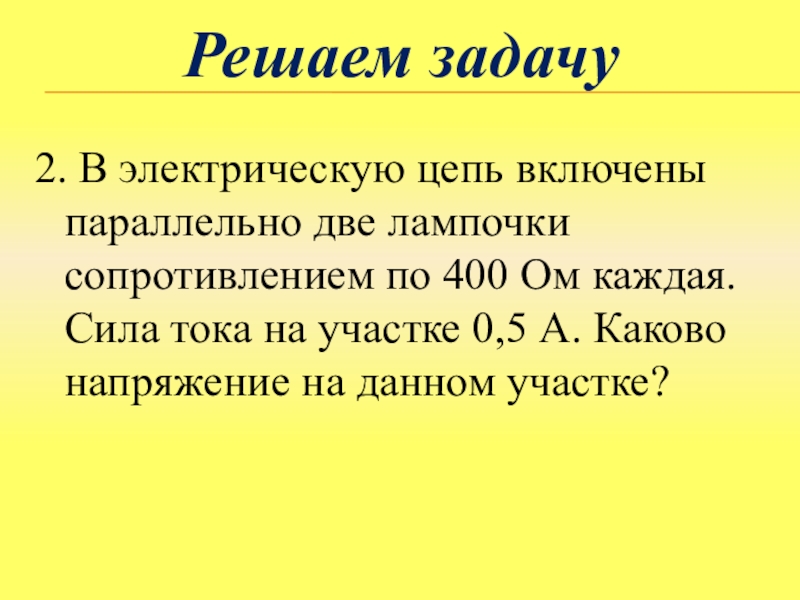

Слайд 242. В электрическую цепь включены параллельно две лампочки сопротивлением по 400

Ом каждая. Сила тока на участке 0,5 А. Каково напряжение на данном участке?

Решаем задачу

2. В электрическую цепь включены параллельно две лампочки сопротивлением по 400 Ом каждая. Сила тока на участке

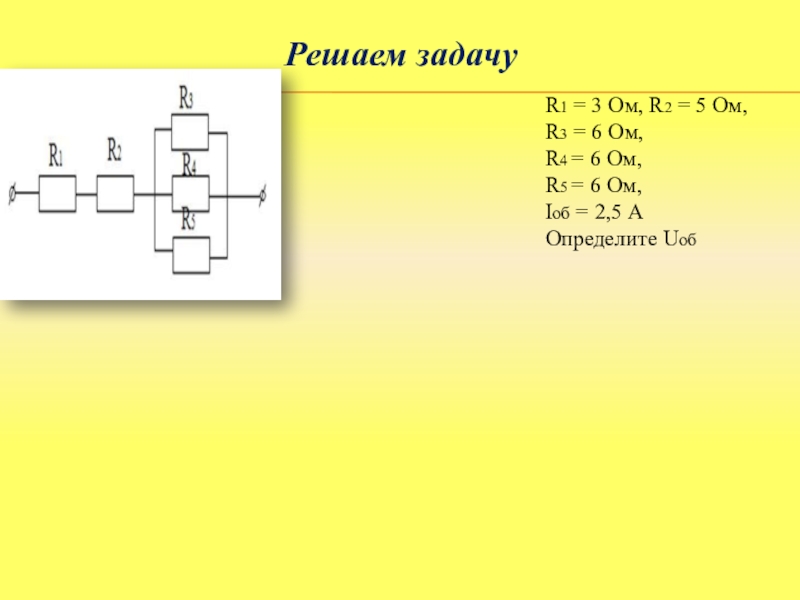

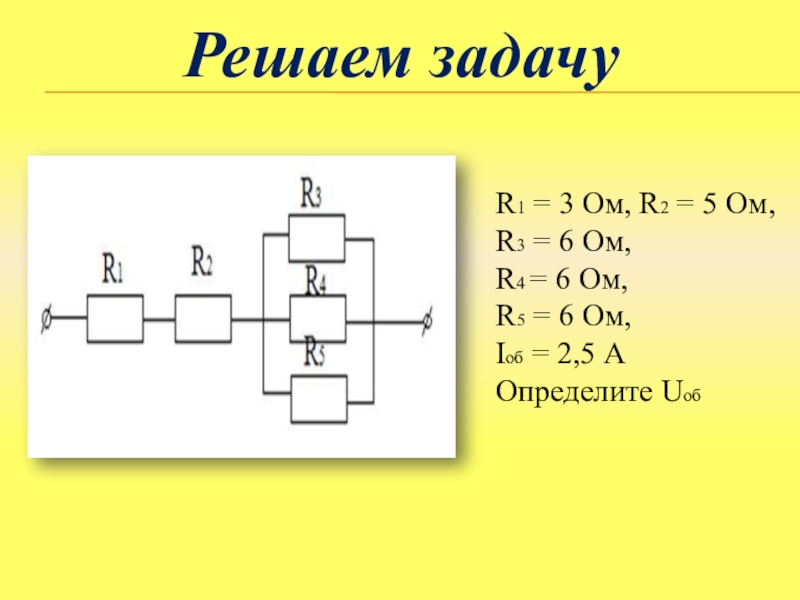

Слайд 25R1 = 3 Ом, R2 = 5 Ом,
R3 = 6

Ом,
R4 = 6 Ом,
R5 = 6 Ом,
Iоб = 2,5 А
Определите Uоб


Решаем задачу

R1 = 3 Ом, R2 = 5 Ом, R3 = 6 Ом, R4 = 6 Ом, R5

Слайд 26R1 = 3 Ом, R2 = 5 Ом,
R3 = 6

Ом,
R4 = 6 Ом,
R5 = 6 Ом,
Iоб = 2,5 А
Определите Uоб


Решаем задачу

R1 = 3 Ом, R2 = 5 Ом, R3 = 6 Ом, R4 = 6 Ом, R5

Слайд 273.
Определите напряжение на данном участке если, сопротивление каждого резистора равна

3 Ом, а сила тока на участке 1,5 А.

Решаем задачу

3. Определите напряжение на данном участке если, сопротивление каждого резистора равна 3 Ом, а сила тока на

Слайд 28Решаем задачу

Решаем задачу

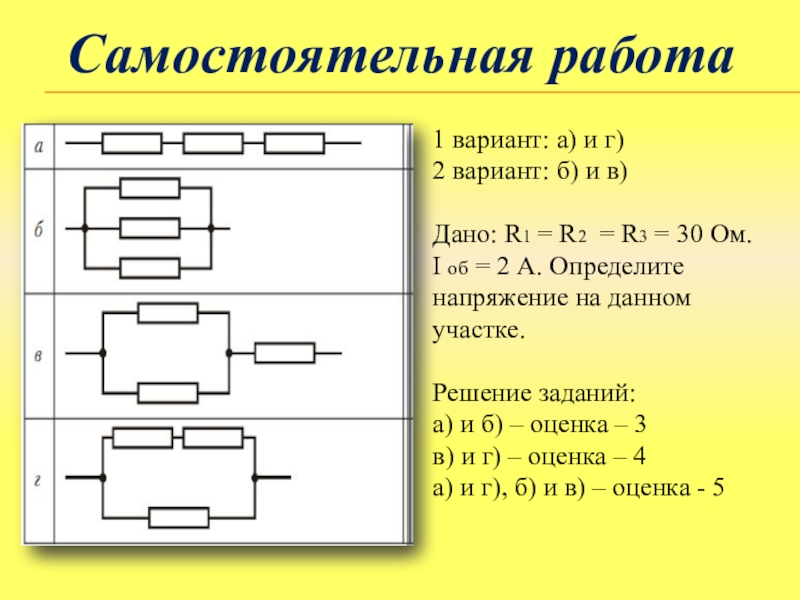

Слайд 291 вариант: а) и г)
2 вариант: б) и в)

Дано: R1 =

R2 = R3 = 30 Ом.
I об = 2 А. Определите напряжение на данном участке.

Решение заданий:
а) и б) – оценка – 3
в) и г) – оценка – 4
а) и г), б) и в) – оценка - 5


Самостоятельная работа

1 вариант: а) и г)2 вариант: б) и в)Дано: R1 = R2 = R3 = 30 Ом.

Слайд 301 вариант: а) Rоб = 90 Ом, Uоб = 180 В


г) Rоб = 20 Ом, Uоб = 40 В



2 вариант: б) Rоб = 10 Ом, Uоб = 20 В
в) Rоб = 45 Ом, Uоб = 90 В



Самостоятельная работа
Ответ:

1 вариант: а) Rоб = 90 Ом, Uоб = 180 В

Слайд 311. Творческое задание.
Даны 4 резистора по 2 Ом каждый.

Составьте максимальное число возможных вариантов их соединений и рассчитайте общее сопротивление для каждого соединения.

2. Учить конспект в тетради.

Домашнее задание

1. Творческое задание.  Даны 4 резистора по 2 Ом каждый. Составьте максимальное число возможных вариантов их

Слайд 32

ГБПОУ АКТТ, 2017 г.
Полетаева Г.В.
преподаватель физики

ГБПОУ АКТТ, 2017 г. Полетаева Г.В.преподаватель физики
