Презентация, доклад к занятию по курсу Энергоэффективные школы на тему: Основные показатели работы предприятия теплоснабжения.

Содержание

Цели урока:сформировать представление учащихся о процессе подачи тепла потребителям;рассмотреть и проанализировать схему подачи тепла потребителям;изучить основные показатели работы предприятия теплоснабжения; воспитывать энергетически и экологически заинтересованного потребителя услуг теплоснабжения.

Слайд 1Урок на тему: основные показатели работы предприятия теплоснабжения.
26.11.13

Урок на тему: основные показатели работы предприятия теплоснабжения.26.11.13

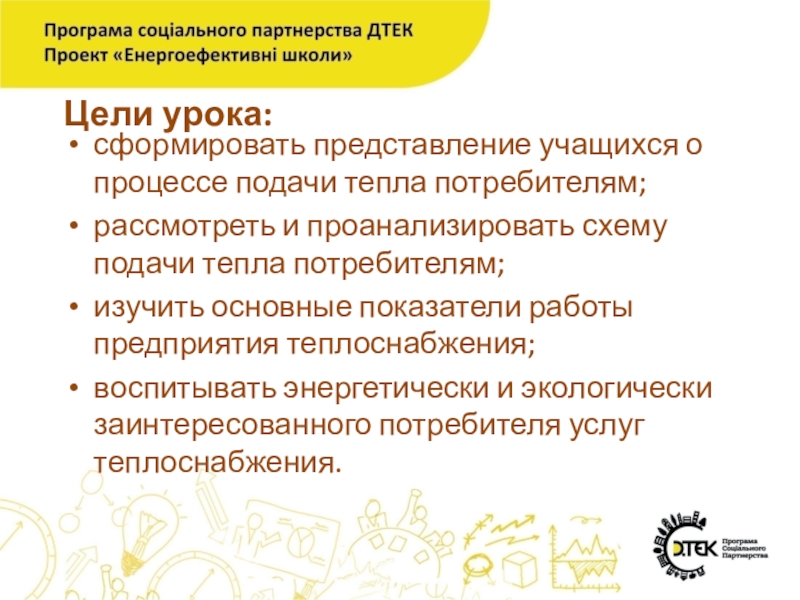

Слайд 2Цели урока:
сформировать представление учащихся о процессе подачи тепла потребителям;
рассмотреть и проанализировать

схему подачи тепла потребителям;
изучить основные показатели работы предприятия теплоснабжения;
воспитывать энергетически и экологически заинтересованного потребителя услуг теплоснабжения.
Цели урока:сформировать представление учащихся о процессе подачи тепла потребителям;рассмотреть и проанализировать схему подачи тепла потребителям;изучить основные показатели

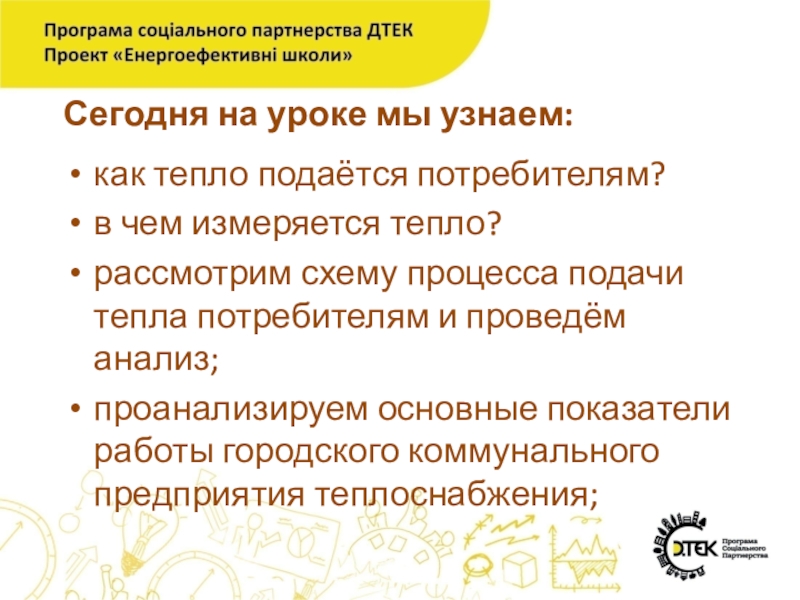

Слайд 3Сегодня на уроке мы узнаем:
как тепло подаётся потребителям?
в чем измеряется тепло?


рассмотрим схему процесса подачи тепла потребителям и проведём анализ;
проанализируем основные показатели работы городского коммунального предприятия теплоснабжения;
Сегодня на уроке мы узнаем:как тепло подаётся потребителям?в чем измеряется тепло? рассмотрим схему процесса подачи тепла потребителям

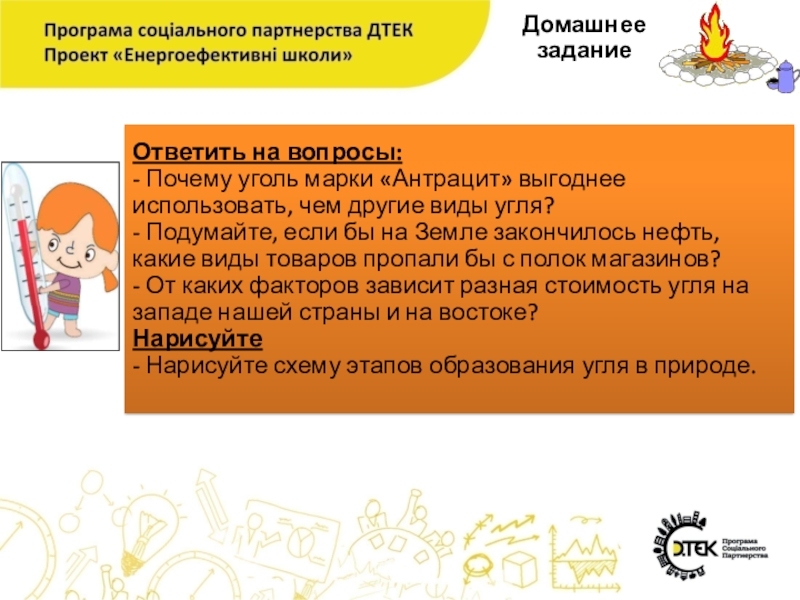

Слайд 4Домашнее
задание
Ответить на вопросы: - Почему уголь марки «Антрацит» выгоднее использовать, чем другие

виды угля? - Подумайте, если бы на Земле закончилось нефть, какие виды товаров пропали бы с полок магазинов?
- От каких факторов зависит разная стоимость угля на западе нашей страны и на востоке?
Нарисуйте
- Нарисуйте схему этапов образования угля в природе.
ДомашнеезаданиеОтветить на вопросы: - Почему уголь марки «Антрацит» выгоднее использовать, чем другие виды угля? - Подумайте, если

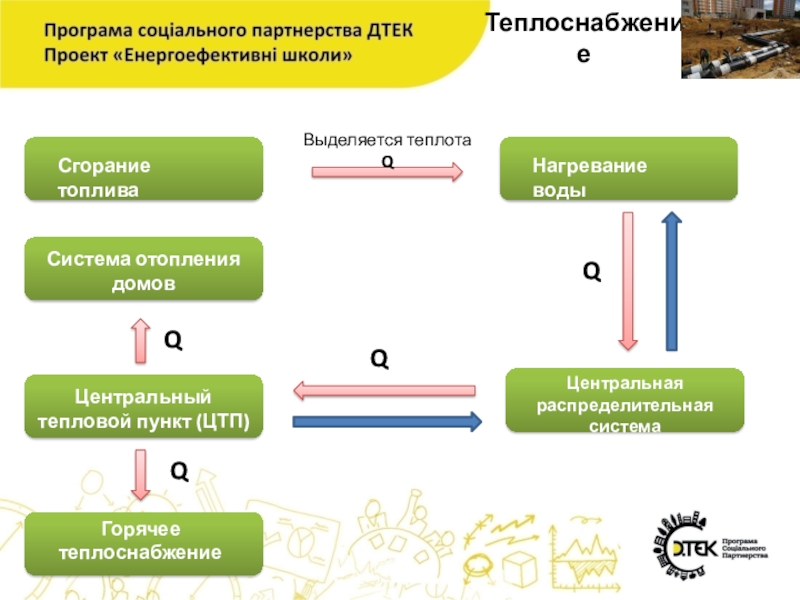

Слайд 5Теплоснабжение
Сгорание топлива
Нагревание воды
Выделяется теплота Q
Центральная распределительная система
Центральный тепловой пункт (ЦТП)
Q
Q
Система отопления

домов

Горячее теплоснабжение

Q

Q

ТеплоснабжениеСгорание топливаНагревание водыВыделяется теплота QЦентральная распределительная системаЦентральный тепловой пункт (ЦТП)QQСистема отопления домовГорячее теплоснабжениеQQ

Слайд 6Горячую воду и пар, которые образуются в результате нагревания называют теплоносителем
Воду

традиционно используют как теплоноситель, поскольку она существует в достаточном объёме, стоит не дорого и имеет относительно большую энергоёмкость

Теплоноситель

Горячую воду и пар, которые образуются в результате нагревания называют теплоносителемВоду традиционно используют как теплоноситель, поскольку она

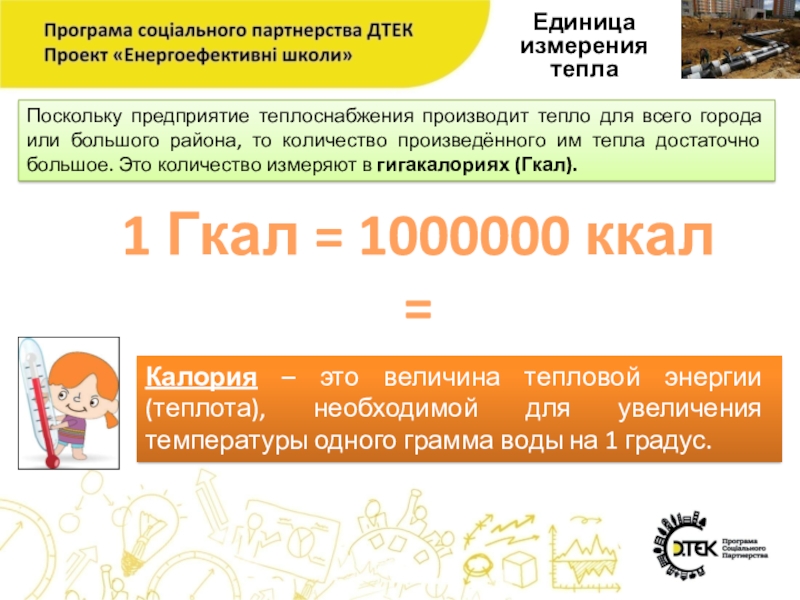

Слайд 7Единица
измерения
тепла
Поскольку предприятие теплоснабжения производит тепло для всего города или

большого района, то количество произведённого им тепла достаточно большое. Это количество измеряют в гигакалориях (Гкал).

1 Гкал = 1000000 ккал =
= 1000000000 кал

Калория – это величина тепловой энергии (теплота), необходимой для увеличения температуры одного грамма воды на 1 градус.

Единица измерениятепла Поскольку предприятие теплоснабжения производит тепло для всего города или большого района, то количество произведённого им

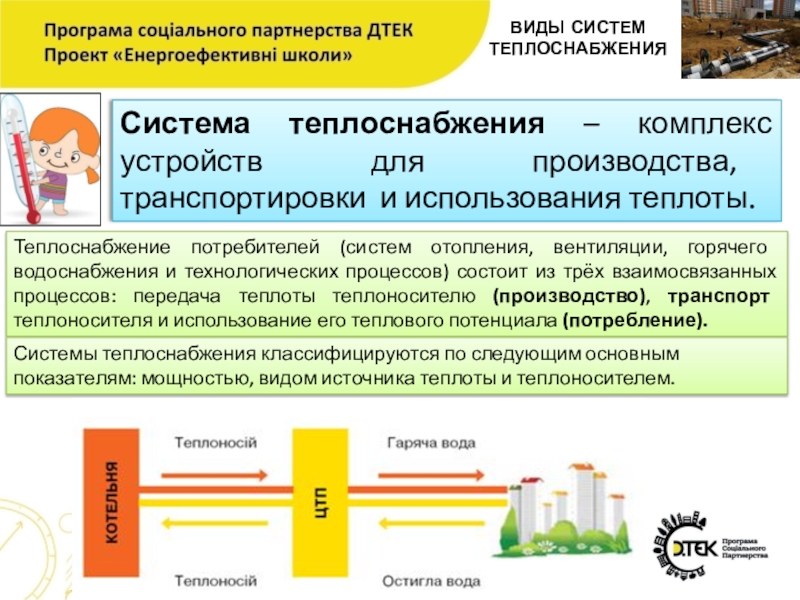

Слайд 8Система теплоснабжения – комплекс устройств для производства, транспортировки и использования теплоты.
Теплоснабжение

потребителей (систем отопления, вентиляции, горячего водоснабжения и технологических процессов) состоит из трёх взаимосвязанных процессов: передача теплоты теплоносителю (производство), транспорт теплоносителя и использование его теплового потенциала (потребление).

Системы теплоснабжения классифицируются по следующим основным показателям: мощностью, видом источника теплоты и теплоносителем.

ВИДЫ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ

Система теплоснабжения – комплекс устройств для производства, транспортировки и использования теплоты.Теплоснабжение потребителей (систем отопления, вентиляции, горячего водоснабжения

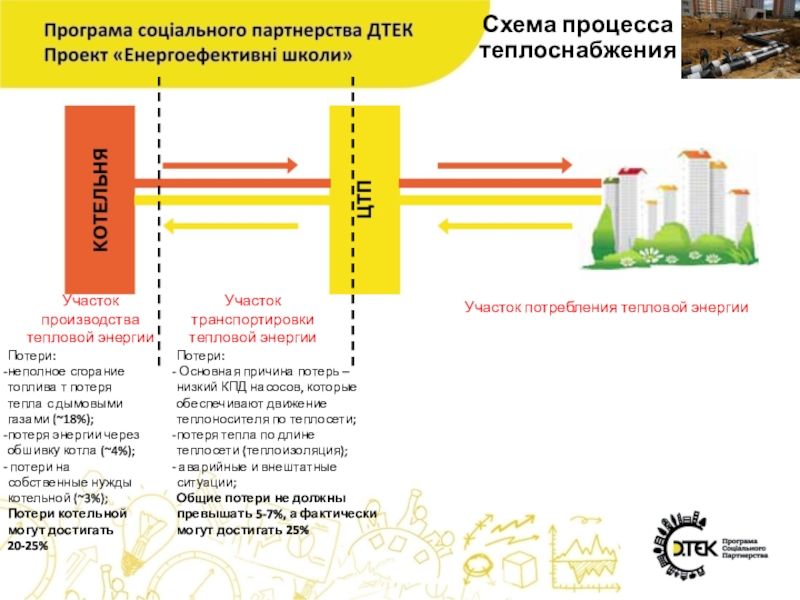

Слайд 9Схема процесса теплоснабжения
Участок производства тепловой энергии
Потери:
неполное сгорание топлива т потеря тепла

с дымовыми газами (~18%);
потеря энергии через обшивку котла (~4%);
потери на собственные нужды котельной (~3%);
Потери котельной могут достигать 20-25%

Участок транспортировки тепловой энергии

Потери:
Основная причина потерь – низкий КПД насосов, которые обеспечивают движение теплоносителя по теплосети;
потеря тепла по длине теплосети (теплоизоляция);
аварийные и внештатные ситуации;
Общие потери не должны превышать 5-7%, а фактически могут достигать 25%

Участок потребления тепловой энергии

Схема процесса теплоснабженияУчасток производства тепловой энергииПотери:неполное сгорание топлива т потеря тепла с дымовыми газами (~18%);потеря энергии через

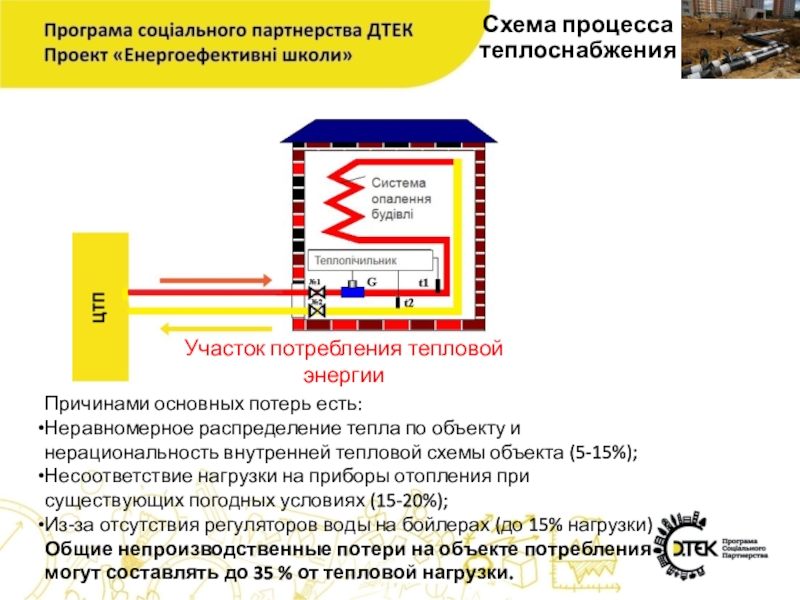

Слайд 10Схема процесса теплоснабжения
Участок потребления тепловой энергии
Причинами основных потерь есть:
Неравномерное распределение тепла

по объекту и нерациональность внутренней тепловой схемы объекта (5-15%);
Несоответствие нагрузки на приборы отопления при существующих погодных условиях (15-20%);
Из-за отсутствия регуляторов воды на бойлерах (до 15% нагрузки)
Общие непроизводственные потери на объекте потребления могут составлять до 35 % от тепловой нагрузки.
Схема процесса теплоснабженияУчасток потребления тепловой энергииПричинами основных потерь есть:Неравномерное распределение тепла по объекту и нерациональность внутренней тепловой

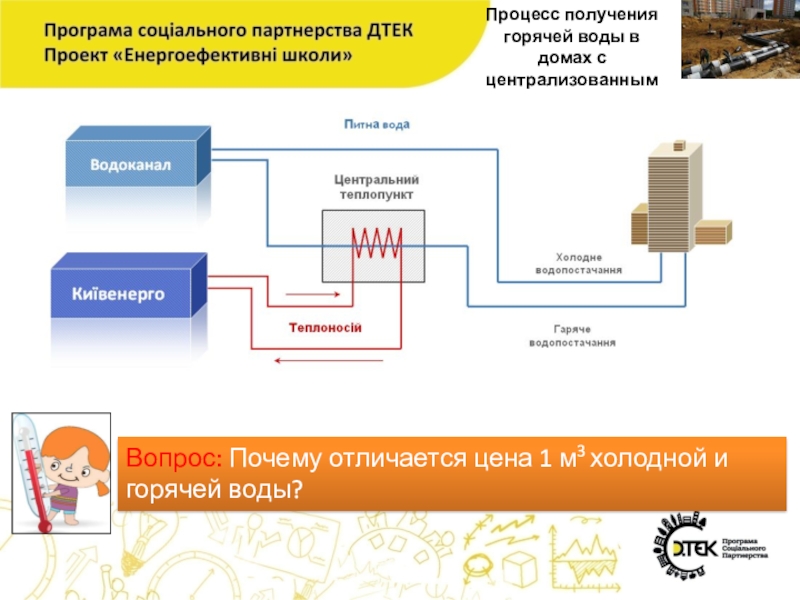

Слайд 11Процесс получения горячей воды в домах с централизованным отоплением
Вопрос: Почему отличается

цена 1 м3 холодной и горячей воды?
Процесс получения горячей воды в домах с централизованным отоплениемВопрос: Почему отличается цена 1 м3 холодной и горячей

Слайд 12Практическая часть

Практическая часть

Слайд 13Практическая часть

Практическая часть

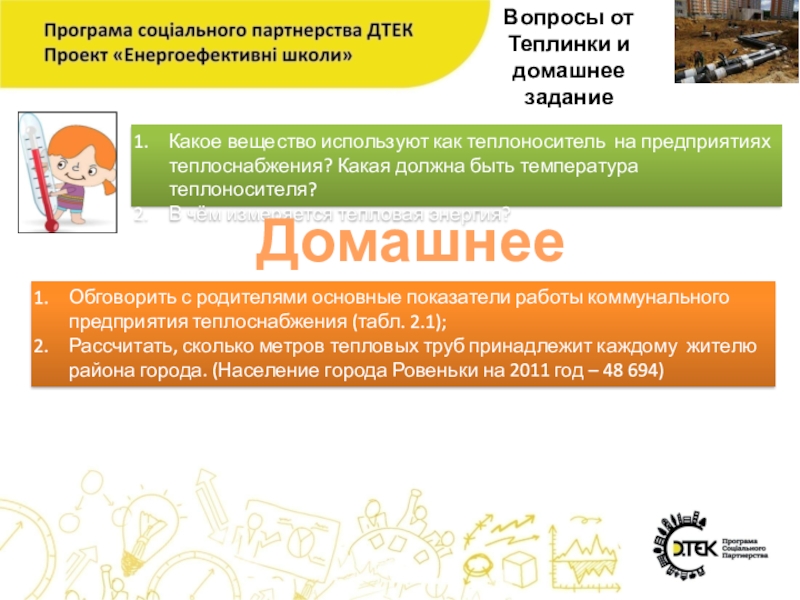

Слайд 14Вопросы от
Теплинки и домашнее задание
Какое вещество используют как теплоноситель на

предприятиях теплоснабжения? Какая должна быть температура теплоносителя?
В чём измеряется тепловая энергия?

Домашнее задание

Обговорить с родителями основные показатели работы коммунального предприятия теплоснабжения (табл. 2.1);
Рассчитать, сколько метров тепловых труб принадлежит каждому жителю района города. (Население города Ровеньки на 2011 год – 48 694)

Вопросы от Теплинки и домашнее заданиеКакое вещество используют как теплоноситель на предприятиях теплоснабжения? Какая должна быть температура

Слайд 15Данное занятие проводилось при участии гл. инженера КП СТП «Ровенькитеплокоммунэнерго»

Данное занятие проводилось при участии гл. инженера КП СТП «Ровенькитеплокоммунэнерго»
