Слайд 1Принцип радиосвязи

Принцип радиосвязи

Слайд 2По этой схеме осуществляют основной физический принцип радиосвязи

По этой схеме осуществляют основной физический принцип радиосвязи

Слайд 3Изобретение радио. Радиотелеграфная связь.




Впервые возможность беспроволочной связи с помощью электромагнитных волн

продемонстрировал русский учёный А.С. Попов (1859-1906) на заседании Русского физико-химического общества 7 мая 1895 года

Изобретение радио. Радиотелеграфная связь.Впервые возможность беспроволочной связи с помощью электромагнитных волн продемонстрировал русский учёный А.С. Попов (1859-1906)

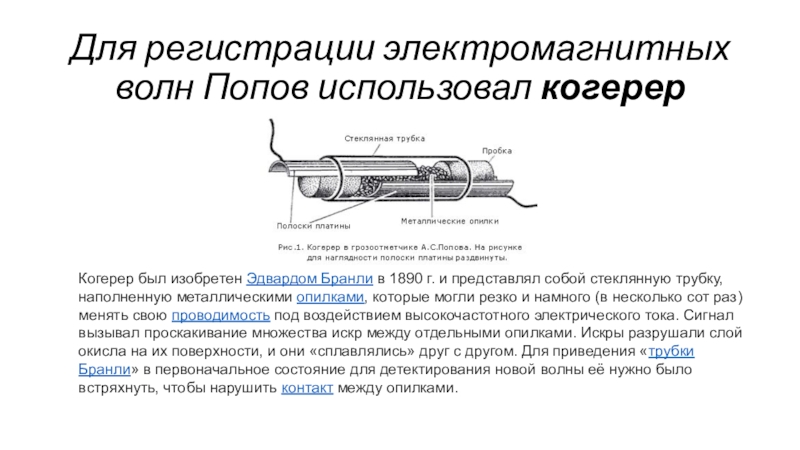

Слайд 4Для регистрации электромагнитных волн Попов использовал когерер
Когерер был изобретен Эдвардом Бранли в 1890 г.

и представлял собой стеклянную трубку, наполненную металлическими опилками, которые могли резко и намного (в несколько сот раз) менять свою проводимость под воздействием высокочастотного электрического тока. Сигнал вызывал проскакивание множества искр между отдельными опилками. Искры разрушали слой окисла на их поверхности, и они «сплавлялись» друг с другом. Для приведения «трубки Бранли» в первоначальное состояние для детектирования новой волны её нужно было встряхнуть, чтобы нарушить контакт между опилками.
Для регистрации электромагнитных волн Попов использовал когерерКогерер был изобретен Эдвардом Бранли в 1890 г. и представлял собой стеклянную трубку, наполненную

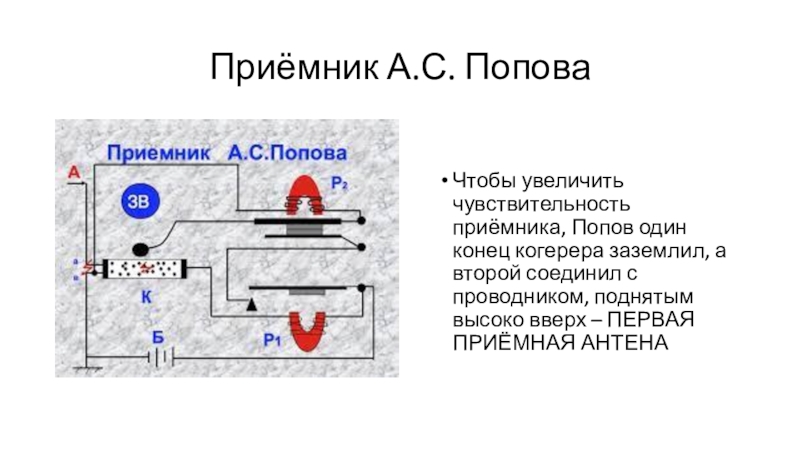

Слайд 5Приёмник А.С. Попова
Чтобы увеличить чувствительность приёмника, Попов один конец когерера заземлил,

а второй соединил с проводником, поднятым высоко вверх – ПЕРВАЯ ПРИЁМНАЯ АНТЕНА
Приёмник А.С. ПоповаЧтобы увеличить чувствительность приёмника, Попов один конец когерера заземлил, а второй соединил с проводником, поднятым

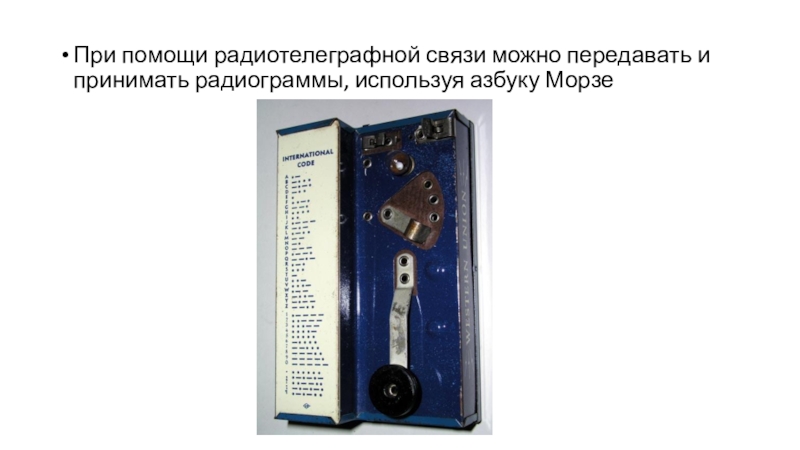

Слайд 6При помощи радиотелеграфной связи можно передавать и принимать радиограммы, используя азбуку

Морзе
При помощи радиотелеграфной связи можно передавать и принимать радиограммы, используя азбуку Морзе

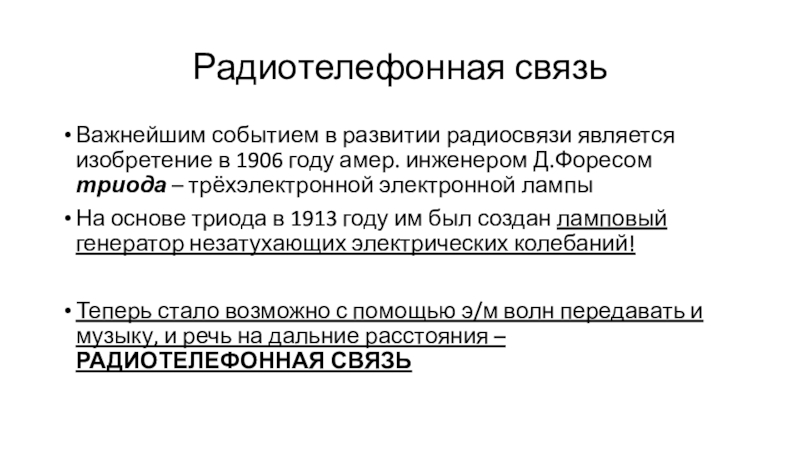

Слайд 7Радиотелефонная связь
Важнейшим событием в развитии радиосвязи является изобретение в 1906 году

амер. инженером Д.Форесом триода – трёхэлектронной электронной лампы
На основе триода в 1913 году им был создан ламповый генератор незатухающих электрических колебаний!

Теперь стало возможно с помощью э/м волн передавать и музыку, и речь на дальние расстояния – РАДИОТЕЛЕФОННАЯ СВЯЗЬ
Радиотелефонная связьВажнейшим событием в развитии радиосвязи является изобретение в 1906 году амер. инженером Д.Форесом триода – трёхэлектронной

Слайд 8Создаваемые звуковыми волнами колебания давления воздуха в микрофоне преобразуются в точно

такие же электрические колебания.

Создаваемые звуковыми волнами колебания давления воздуха в микрофоне преобразуются в точно такие же электрические колебания.

Слайд 9В чём основная трудность передали звука на расстояние?

В чём основная трудность передали звука на расстояние?

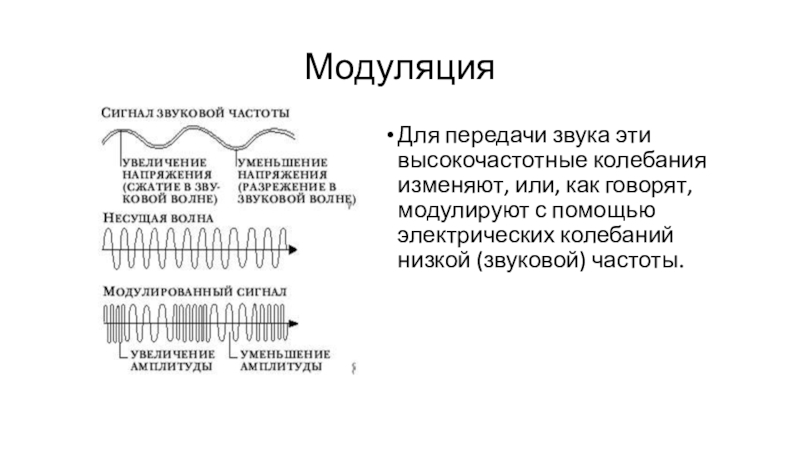

Слайд 10Модуляция
Для передачи звука эти высокочастотные колебания изменяют, или, как говорят, модулируют

с помощью электрических колебаний низкой (звуковой) частоты.

МодуляцияДля передачи звука эти высокочастотные колебания изменяют, или, как говорят, модулируют с помощью электрических колебаний низкой (звуковой)

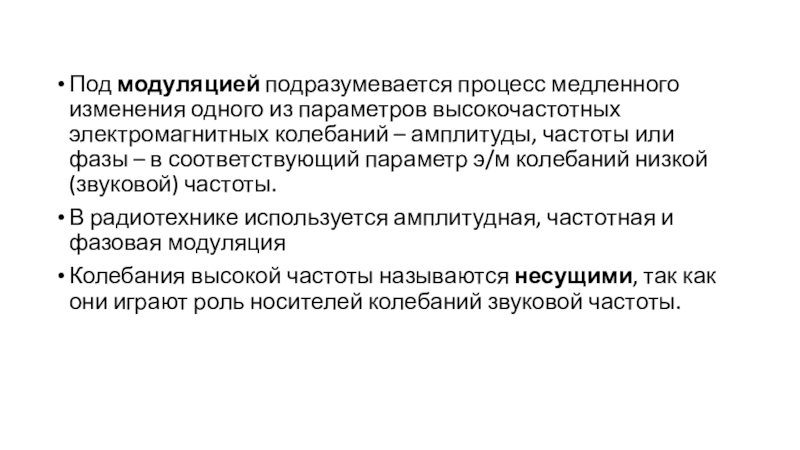

Слайд 11Под модуляцией подразумевается процесс медленного изменения одного из параметров высокочастотных электромагнитных

колебаний – амплитуды, частоты или фазы – в соответствующий параметр э/м колебаний низкой (звуковой) частоты.
В радиотехнике используется амплитудная, частотная и фазовая модуляция
Колебания высокой частоты называются несущими, так как они играют роль носителей колебаний звуковой частоты.
Под модуляцией подразумевается процесс медленного изменения одного из параметров высокочастотных электромагнитных колебаний – амплитуды, частоты или фазы

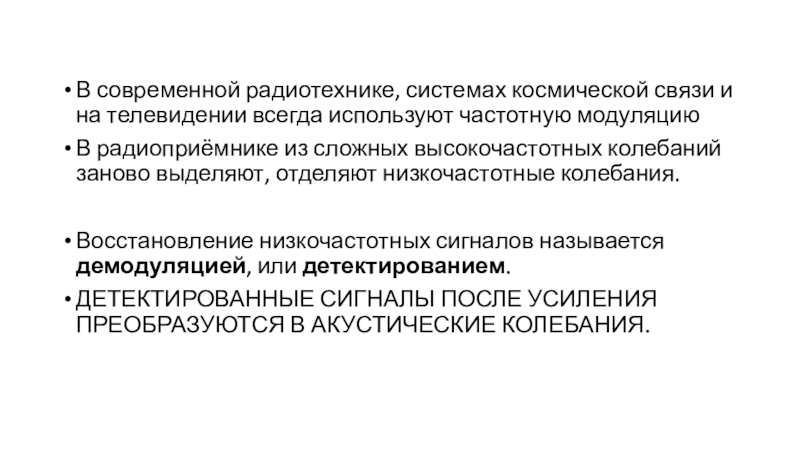

Слайд 12В современной радиотехнике, системах космической связи и на телевидении всегда используют

частотную модуляцию
В радиоприёмнике из сложных высокочастотных колебаний заново выделяют, отделяют низкочастотные колебания.

Восстановление низкочастотных сигналов называется демодуляцией, или детектированием.
ДЕТЕКТИРОВАННЫЕ СИГНАЛЫ ПОСЛЕ УСИЛЕНИЯ ПРЕОБРАЗУЮТСЯ В АКУСТИЧЕСКИЕ КОЛЕБАНИЯ.
В современной радиотехнике, системах космической связи и на телевидении всегда используют частотную модуляциюВ радиоприёмнике из сложных высокочастотных

Слайд 13На данном рисунке показана принципиальная схема радиосвязи, содержащая основные модули:

На данном рисунке показана принципиальная схема радиосвязи, содержащая основные модули:

Слайд 14Спасибо за внимание!

Спасибо за внимание!
