Слайд 1
Повторение по законам
постоянного тока
Преподаватель ГА ПОУ «Мариинско-Посадский технологический техникум» Минобразования
Чувашии
Васильев Олег Иванович
г. Мариинский Посад, 2018 г

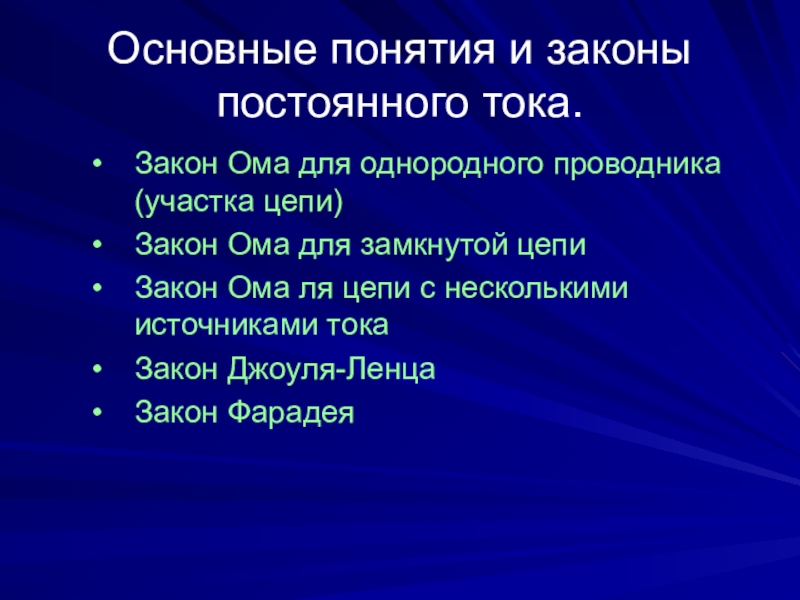

Слайд 2Основные понятия и законы постоянного тока.
Закон Ома для однородного проводника
(участка цепи)
Закон Ома для замкнутой цепи
Закон Ома ля цепи с несколькими источниками тока
Закон Джоуля-Ленца
Закон Фарадея

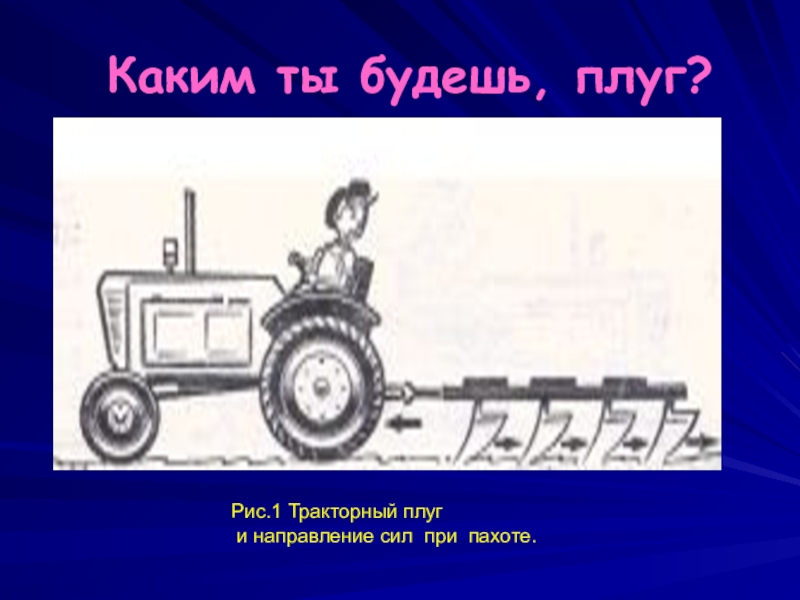

Слайд 3 Каким ты будешь, плуг?
Рис.1 Тракторный плуг
и направление сил
при пахоте.

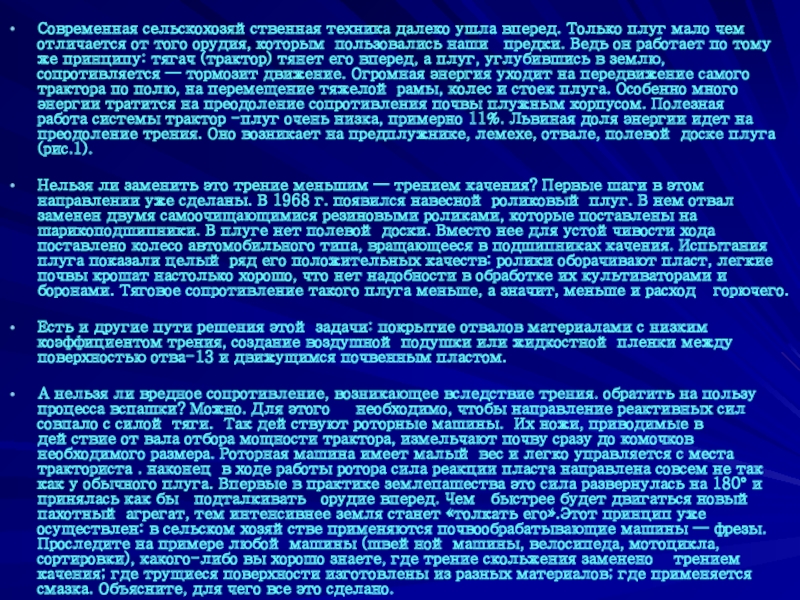

Слайд 4
Современная сельскохозяйственная техника далеко ушла вперед. Только плуг мало чем отличается
от того орудия, которым пользовались наши предки. Ведь он работает по тому же принципу: тягач (трактор) тянет его вперед, а плуг, углубившись в землю, сопротивляется — тормозит движение. Огромная энергия уходит на передвижение самого трактора по полю, на перемещение тяжелой рамы, колес и стоек плуга. Особенно много энергии тратится на преодоление сопротивления почвы плужным корпусом. Полезная работа системы трактор -плуг очень низка, примерно 11%. Львиная доля энергии идет на преодоление трения. Оно возникает на предплужнике, лемехе, отвале, полевой доске плуга (рис.1).
Нельзя ли заменить это трение меньшим — трением качения? Первые шаги в этом направлении уже сделаны. В 1968 г. появился навесной роликовый плуг. В нем отвал заменен двумя самоочищающимися резиновыми роликами, которые поставлены на шарикоподшипники. В плуге нет полевой доски. Вместо нее для устойчивости хода поставлено колесо автомобильного типа, вращающееся в подшипниках качения. Испытания плуга показали целый ряд его положительных качеств: ролики оборачивают пласт, легкие почвы крошат настолько хорошо, что нет надобности в обработке их культиваторами и боронами. Тяговое сопротивление такого плуга меньше, а значит, меньше и расход горючего.
Есть и другие пути решения этой задачи: покрытие отвалов материалами с низким коэффициентом трения, создание воздушной подушки или жидкостной пленки между поверхностью отва-13 и движущимся почвенным пластом.
А нельзя ли вредное сопротивление, возникающее вследствие трения. обратить на пользу процесса вспашки? Можно. Для этого необходимо, чтобы направление реактивных сил совпало с силой тяги. Так действуют роторные машины. Их ножи, приводимые в действие от вала отбора мощности трактора, измельчают почву сразу до комочков необходимого размера. Роторная машина имеет малый вес и легко управляется с места тракториста . наконец в ходе работы ротора сила реакции пласта направлена совсем не так как у обычного плуга. Впервые в практике землепашества это сила развернулась на 180° и принялась как бы подталкивать орудие вперед. Чем быстрее будет двигаться новый пахотный агрегат, тем интенсивнее земля станет «толкать его».Этот принцип уже осуществлен: в сельском хозяйстве применяются почвообрабатывающие машины — фрезы. Проследите на примере любой машины (швейной машины, велосипеда, мотоцикла, сортировки), какого-либо вы хорошо знаете, где трение скольжения заменено трением качения; где трущиеся поверхности изготовлены из разных материалов; где применяется смазка. Объясните, для чего все это сделано.

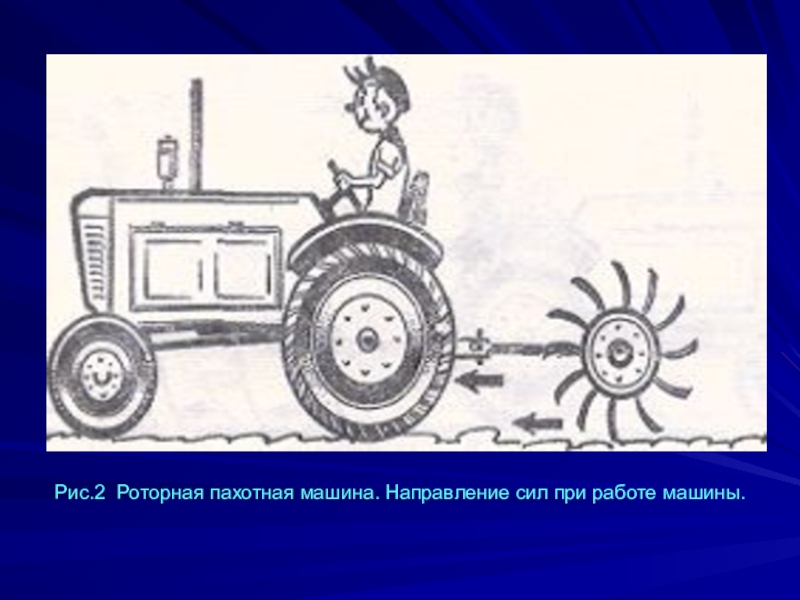

Слайд 5Рис.2 Роторная пахотная машина. Направление сил при работе машины.
Слайд 6Электрический бензомер
Рис. 3 Модель бензомера.

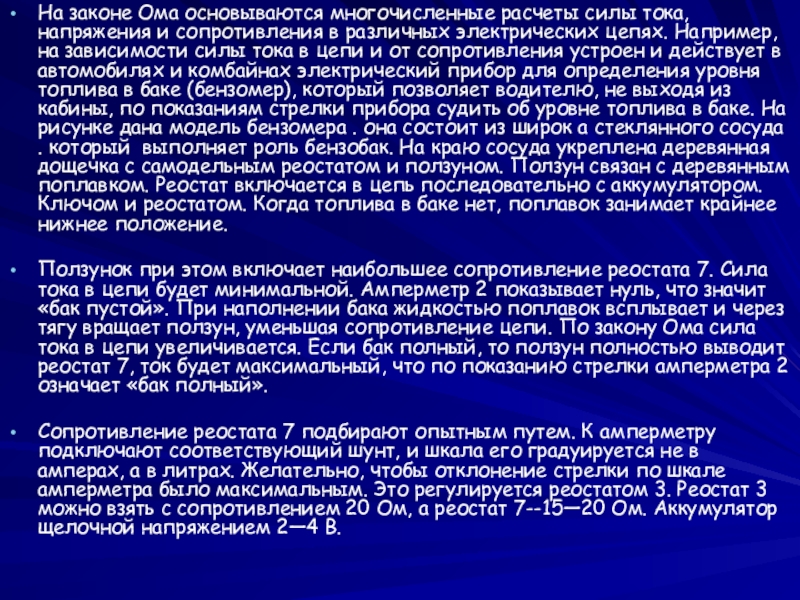

Слайд 7На законе Ома основываются многочисленные расчеты силы тока, напряжения и сопротивления
в различных электрических цепях. Например, на зависимости силы тока в цепи и от сопротивления устроен и действует в автомобилях и комбайнах электрический прибор для определения уровня топлива в баке (бензомер), который позволяет водителю, не выходя из кабины, по показаниям стрелки прибора судить об уровне топлива в баке. На рисунке дана модель бензомера . она состоит из широк а стеклянного сосуда . который выполняет роль бензобак. На краю сосуда укреплена деревянная дощечка с самодельным реостатом и ползуном. Ползун связан с деревянным поплавком. Реостат включается в цепь последовательно с аккумулятором. Ключом и реостатом. Когда топлива в баке нет, поплавок занимает крайнее нижнее положение.
Ползунок при этом включает наибольшее сопротивление реостата 7. Сила тока в цепи будет минимальной. Амперметр 2 показывает нуль, что значит «бак пустой». При наполнении бака жидкостью поплавок всплывает и через тягу вращает ползун, уменьшая сопротивление цепи. По закону Ома сила тока в цепи увеличивается. Если бак полный, то ползун полностью выводит реостат 7, ток будет максимальный, что по показанию стрелки амперметра 2 означает «бак полный».
Сопротивление реостата 7 подбирают опытным путем. К амперметру подключают соответствующий шунт, и шкала его градуируется не в амперах, а в литрах. Желательно, чтобы отклонение стрелки по шкале амперметра было максимальным. Это регулируется реостатом 3. Реостат 3 можно взять с сопротивлением 20 Ом, а реостат 7--15—20 Ом. Аккумулятор щелочной напряжением 2—4 В.

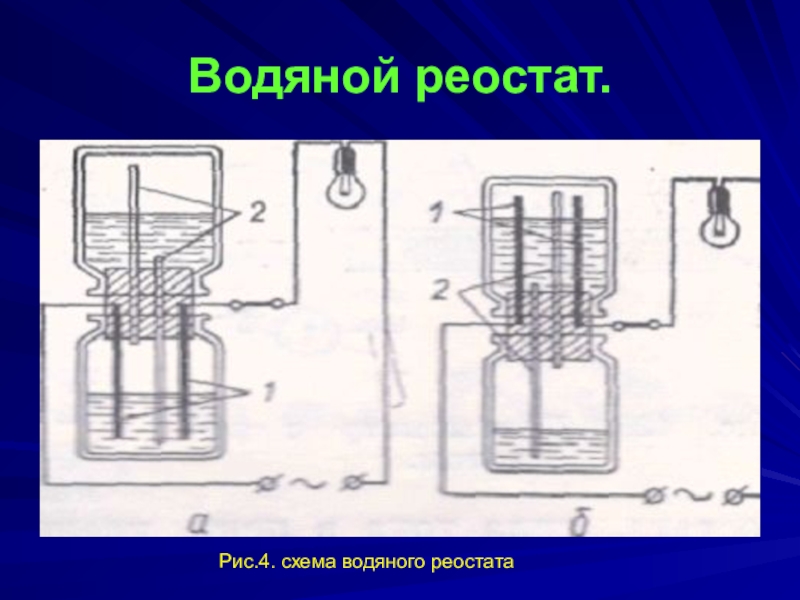

Слайд 8Водяной реостат.
Рис.4. схема водяного реостата

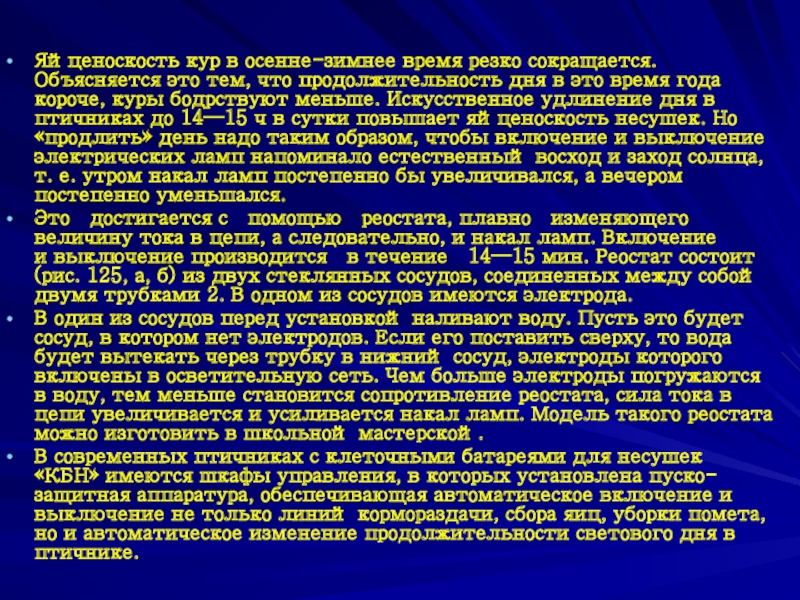

Слайд 9Яйценоскость кур в осенне-зимнее время резко сокращается. Объясняется это тем, что
продолжительность дня в это время года короче, куры бодрствуют меньше. Искусственное удлинение дня в птичниках до 14—15 ч в сутки повышает яйценоскость несушек. Но «продлить» день надо таким образом, чтобы включение и выключение электрических ламп напоминало естественный восход и заход солнца, т. е. утром накал ламп постепенно бы увеличивался, а вечером постепенно уменьшался.
Это достигается с помощью реостата, плавно изменяющего
величину тока в цепи, а следовательно, и накал ламп. Включение
и выключение производится в течение 14—15 мин. Реостат состоит (рис. 125, а, б) из двух стеклянных сосудов, соединенных между собой двумя трубками 2. В одном из сосудов имеются электрода.
В один из сосудов перед установкой наливают воду. Пусть это будет сосуд, в котором нет электродов. Если его поставить сверху, то вода будет вытекать через трубку в нижний сосуд, электроды которого включены в осветительную сеть. Чем больше электроды погружаются в воду, тем меньше становится сопротивление реостата, сила тока в цепи увеличивается и усиливается накал ламп. Модель такого реостата можно изготовить в школьной мастерской.
В современных птичниках с клеточными батареями для несушек «КБН» имеются шкафы управления, в которых установлена пуско-защитная аппаратура, обеспечивающая автоматическое включение и выключение не только линий кормораздачи, сбора яиц, уборки помета, но и автоматическое изменение продолжительности светового дня в птичнике.
