Презентация, доклад к уроку Последовательное и параллельное соединение
Содержание
- 1. Презентация к уроку Последовательное и параллельное соединение
- 2. Ответьте на вопросы:Что называется сопротивлением?В чём причина
- 3. По графику сравните электрическое сопротивление проводников.UI123
- 4. Слайд 4
- 5. Последовательное соединениеR1R2

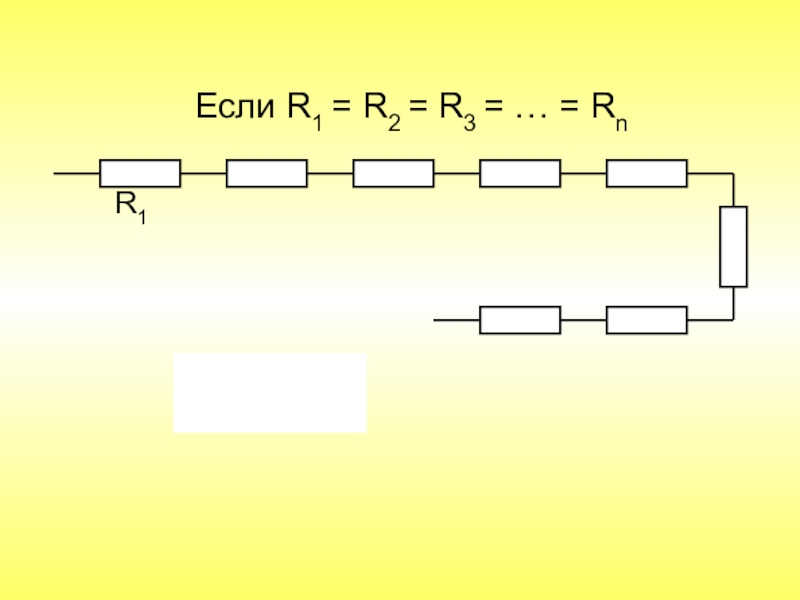

- 6. R1Если R1 = R2 = R3 = … = Rn

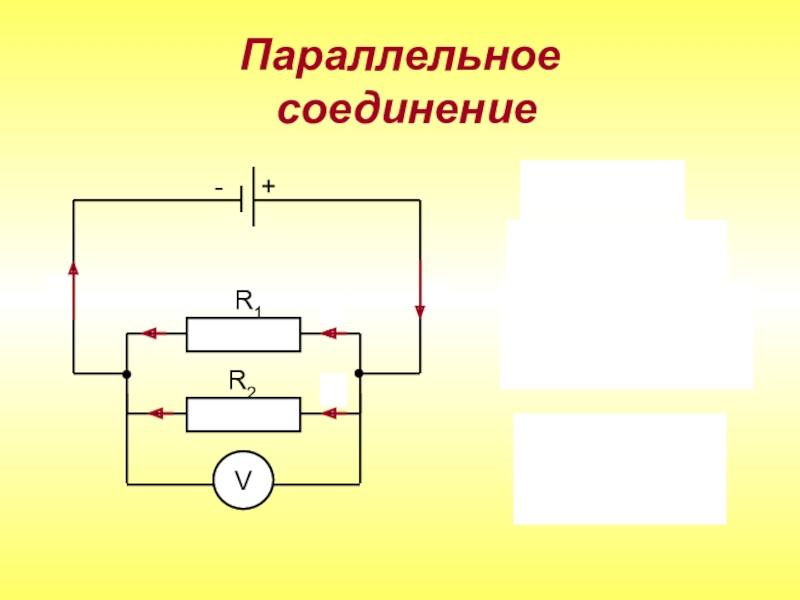

- 7. Параллельное соединение

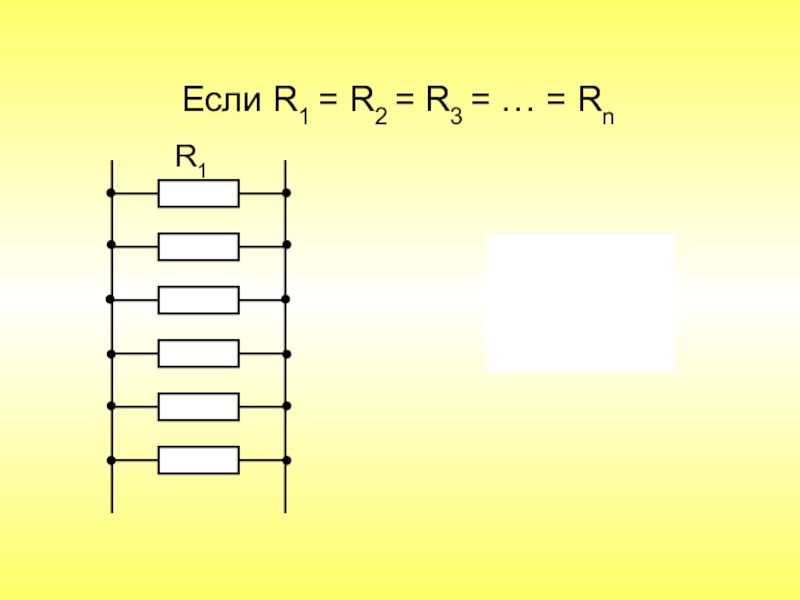

- 8. R1Если R1 = R2 = R3 = … = Rn
- 9. Слайд 9
- 10. Пример последовательного соединения: гирлянда.Пример параллельного соединения: потребители
- 11. Вольтметр V1 показывает 12 В. каковы показания амперметра и вольтметра V2?6 Ом2 ОмR1R2Решение:
- 12. Амперметр А показывает силу тока 1,6 А
- 13. Домашнее задание: § 48,49, упр. 22(1), 23(1)Спасибо за урок!
Ответьте на вопросы:Что называется сопротивлением?В чём причина сопротивления?От каких параметров зависит сопротивление проводника?Сформулируйте закон Ома для участка цепи.Силу тока в цепи увеличили в два раза. Как изменилось сопротивление проводника?Напряжение в цепи уменьшили в два раза. Как

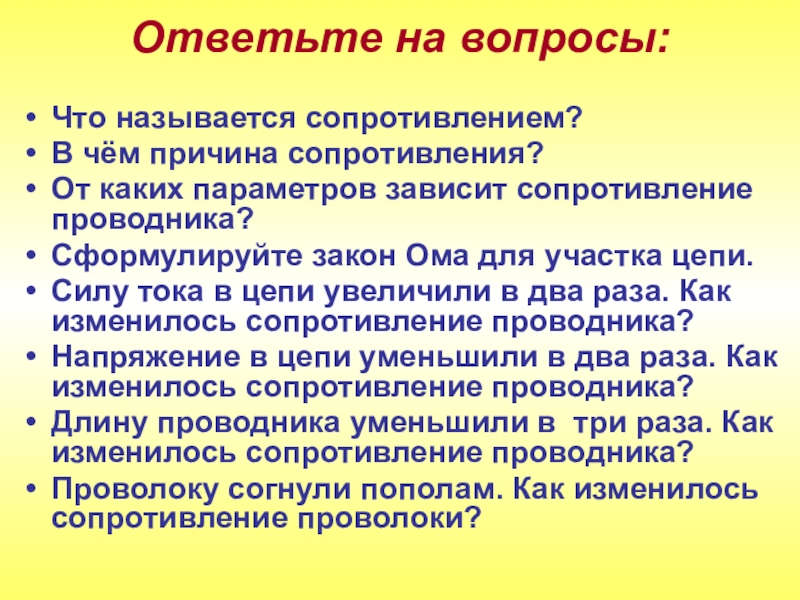

Слайд 2Ответьте на вопросы:
Что называется сопротивлением?
В чём причина сопротивления?
От каких параметров зависит
сопротивление проводника?
Сформулируйте закон Ома для участка цепи.
Силу тока в цепи увеличили в два раза. Как изменилось сопротивление проводника?
Напряжение в цепи уменьшили в два раза. Как изменилось сопротивление проводника?
Длину проводника уменьшили в три раза. Как изменилось сопротивление проводника?
Проволоку согнули пополам. Как изменилось сопротивление проволоки?
Сформулируйте закон Ома для участка цепи.
Силу тока в цепи увеличили в два раза. Как изменилось сопротивление проводника?
Напряжение в цепи уменьшили в два раза. Как изменилось сопротивление проводника?
Длину проводника уменьшили в три раза. Как изменилось сопротивление проводника?
Проволоку согнули пополам. Как изменилось сопротивление проволоки?
Слайд 10Пример последовательного соединения: гирлянда.
Пример параллельного соединения: потребители в жилых помещениях.
Преимущества
и недостатки соединений:
Последовательное – защита цепей от перегрузок: при увеличении силы тока выходит из строя предохранитель, и цепь автоматически отключается. При выходе из строя одного из элементов соединения отключаются и остальные.
Параллельное – при выходе из строя одного из элементов соединения, остальные действуют. При включении элемента с меньшим возможным напряжением в цепь элемент перегорит.
Последовательное – защита цепей от перегрузок: при увеличении силы тока выходит из строя предохранитель, и цепь автоматически отключается. При выходе из строя одного из элементов соединения отключаются и остальные.
Параллельное – при выходе из строя одного из элементов соединения, остальные действуют. При включении элемента с меньшим возможным напряжением в цепь элемент перегорит.
Преимущества и недостатки соединений
Слайд 11Вольтметр V1 показывает 12 В. каковы показания амперметра и вольтметра V2?
6
Ом
2 Ом
R1
R2
Решение:

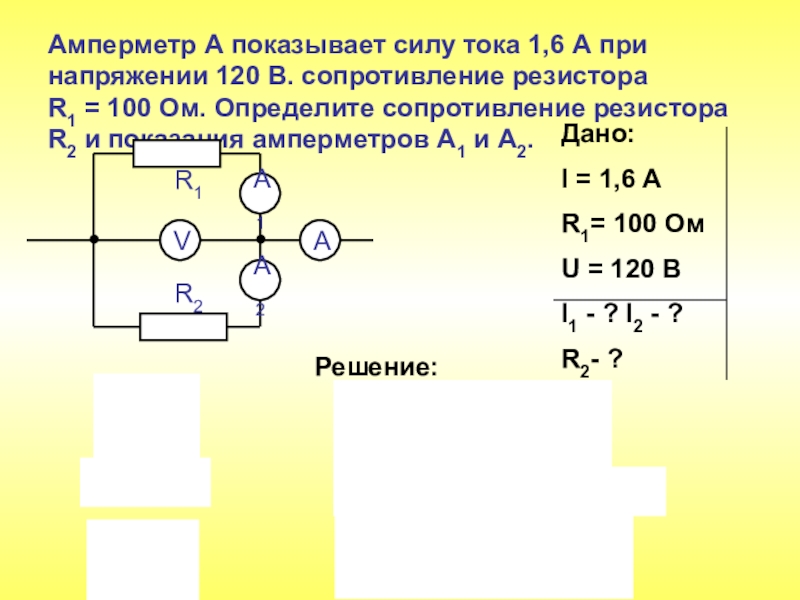

Слайд 12Амперметр А показывает силу тока 1,6 А при напряжении 120 В.
сопротивление резистора
R1 = 100 Ом. Определите сопротивление резистора R2 и показания амперметров А1 и А2.
R1
R2
Решение:
