Презентация, доклад к уроку по физике в 7 классе Гидравлический пресс

Содержание

Гидравлический пресс

Слайд 1Рано или поздно каждый автомобилист сталкивается с проблемой замены пробитых колес.

Масса легкового автомобиля приблизительно 1,5 т. Как поменять пробитое колесо?
Рано или поздно каждый автомобилист сталкивается с проблемой замены пробитых колес. Масса легкового автомобиля приблизительно 1,5 т.

Слайд 2 Гидравлический пресс

Гидравлический пресс

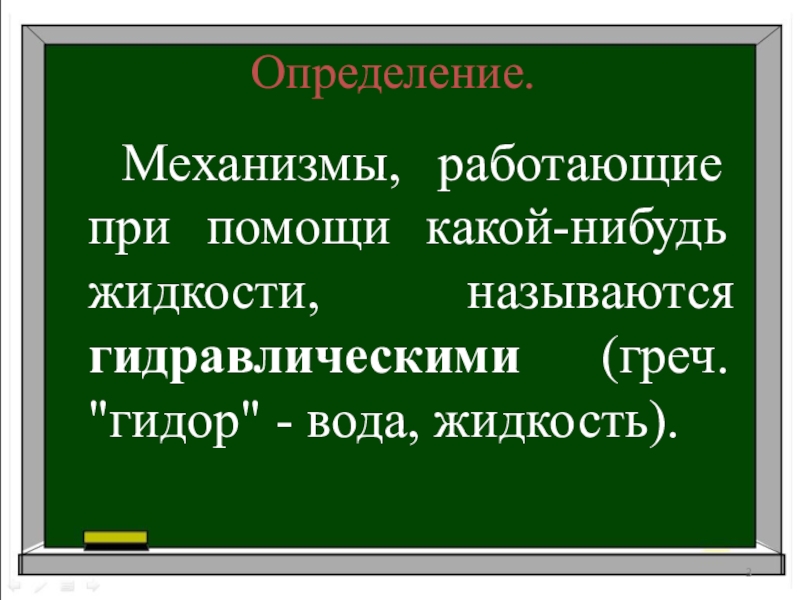

Слайд 3 Механизмы, работающие при помощи какой-нибудь жидкости, называются гидравлическими (греч.

"гидор" - вода, жидкость).

Определение.

Механизмы, работающие при помощи какой-нибудь жидкости, называются гидравлическими (греч.

Слайд 4Определение.
Гидравлическую машину, служащую для прессования сдавливания), называют гидравлическим прессом.

Определение.Гидравлическую машину, служащую для прессования сдавливания), называют гидравлическим прессом.

Слайд 5Определение.
Гидравлическая машина
(от греч. гидравликос – водяной) - это машина, действие

которой основано на законах движения и равновесия жидкостей.
Определение.		Гидравлическая машина (от греч. гидравликос – водяной) - это машина, действие которой основано на законах движения и

Слайд 6Схема гидравлического пресса
Поршень 1, S1
Поршень 2, S2

Схема гидравлического прессаПоршень 1, S1Поршень 2, S2

Слайд 7Устройство гидравлического пресса
1 – прессуемое тело,
2 – платформа, соединенная с большим

поршнем,
3 – малый поршень,
4 – манометр,
5 – предохранительный клапан, автоматически открывающийся, когда давление превышает допустимое значение,
6 – клапан,
7 – клапан.
Устройство  гидравлического пресса1 – прессуемое тело,2 – платформа, соединенная с большим поршнем,3 – малый поршень,4 –

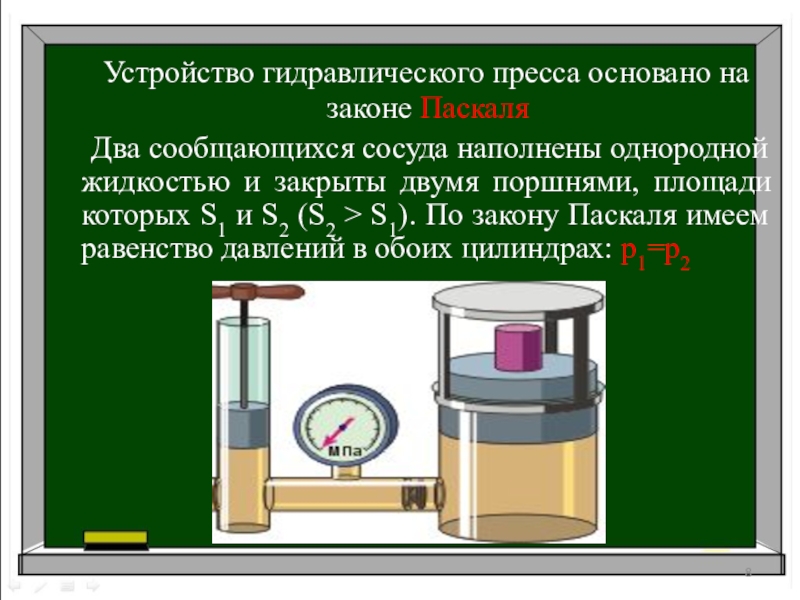

Слайд 8 Устройство гидравлического пресса основано на законе Паскаля


Два сообщающихся сосуда наполнены однородной жидкостью и закрыты двумя поршнями, площади которых S1 и S2 (S2 > S1). По закону Паскаля имеем равенство давлений в обоих цилиндрах: p1=p2

Устройство гидравлического пресса основано на законе Паскаля      Два сообщающихся сосуда

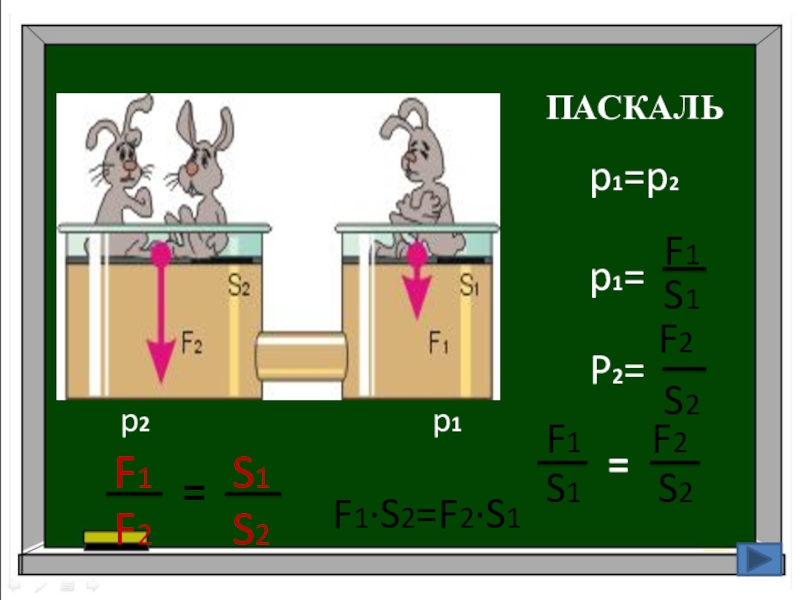

Слайд 9p1=p2
F1
F1·S2=F2·S1
p1
p2
ПАСКАЛЬ
S2
F2
P2=
S1
F2
S2
F1
F2
S1
S2

p1=p2 F1F1·S2=F2·S1p1p2 ПАСКАЛЬS2F2P2=S1F2S2F1F2S1S2

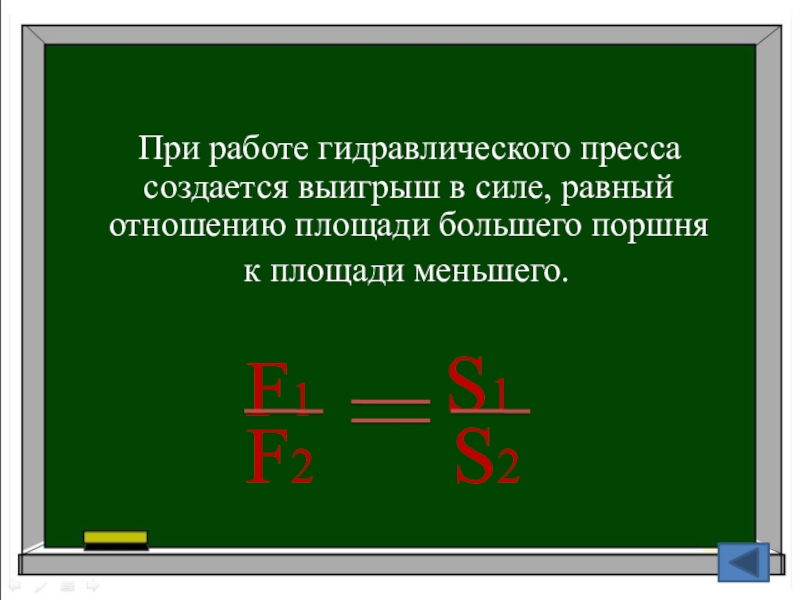

Слайд 10 При работе гидравлического пресса создается выигрыш в силе, равный

отношению площади большего поршня
к площади меньшего.

При работе гидравлического пресса создается выигрыш в силе, равный отношению площади большего поршня  к

Слайд 11Вывод
Сила F2 во столько раз больше силы F1 , во
сколько

раз площадь большего поршня
больше площади малого поршня.
ВыводСила F2 во столько раз больше силы F1 , во сколько раз площадь большего поршня больше площади

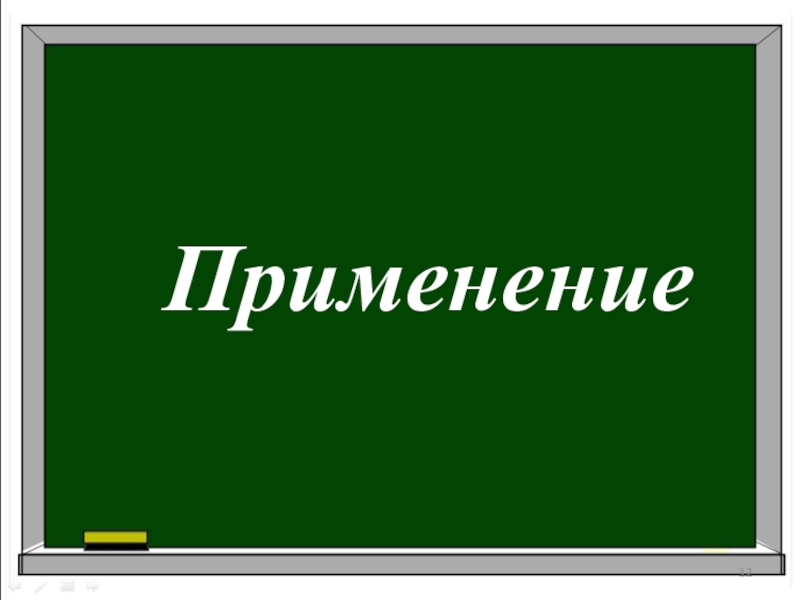

Слайд 12Применение

Применение

Слайд 15Какую силу нужно приложить к меньшему поршню площадью 0,1 м2, чтобы

поднять тело весом 500 Н, находящийся на поршне площадью 5м2?

Дано
S1=0,1м2
F1=500H
S2=5м2
F2=?

Решение

F2=

500 Н · 5 м2

0,1м2

= 25000 Н

Ответ: 25000 Н

Какую силу нужно приложить к меньшему поршню площадью 0,1 м2, чтобы поднять тело весом 500 Н, находящийся

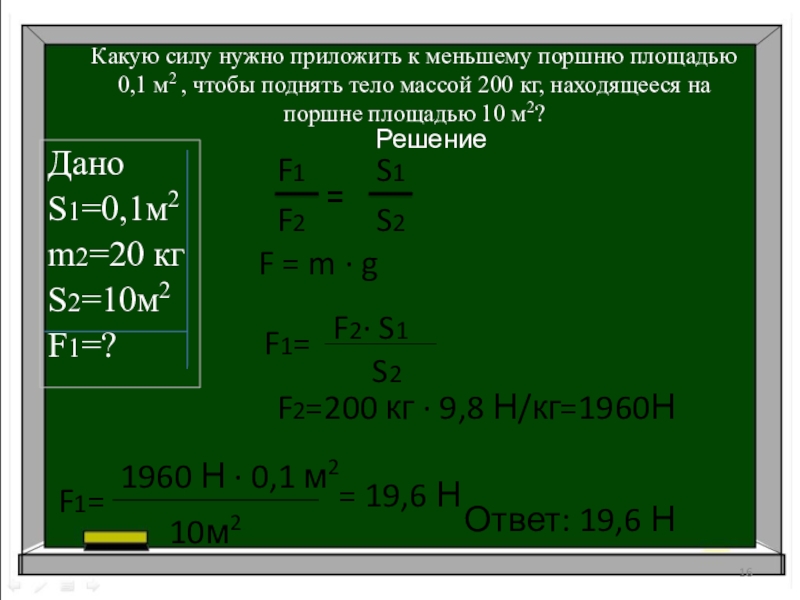

Слайд 16Какую силу нужно приложить к меньшему поршню площадью 0,1 м2 ,

чтобы поднять тело массой 200 кг, находящееся на поршне площадью 10 м2?

Дано
S1=0,1м2
m2=20 кг
S2=10м2
F1=?

Решение


F1=

F2· S1

S2

F1=

1960 Н · 0,1 м2

10м2

= 19,6 Н

Ответ: 19,6 Н

F = m · g

F2=200 кг · 9,8 Н/кг=1960Н

Какую силу нужно приложить к меньшему поршню площадью 0,1 м2 , чтобы поднять тело массой 200 кг,

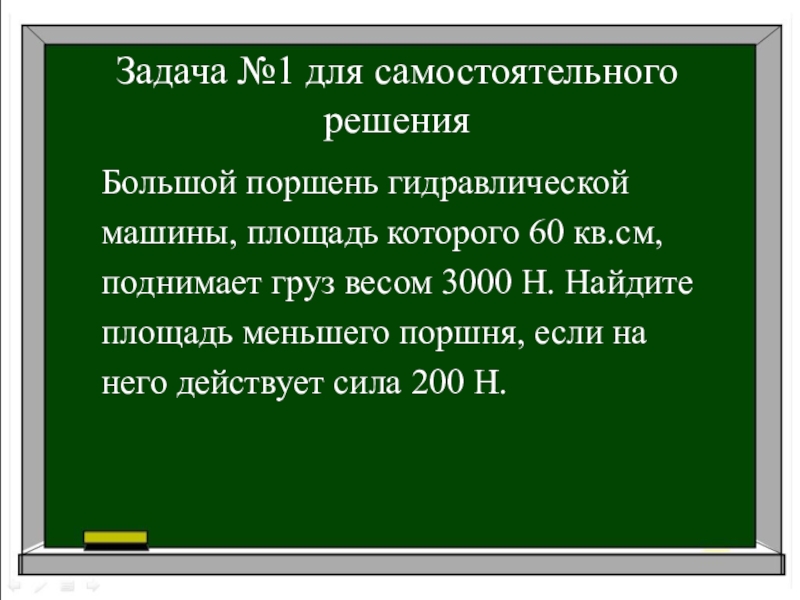

Слайд 17Задача №1 для самостоятельного решения
Большой поршень гидравлической
машины, площадь которого 60

кв.см,
поднимает груз весом 3000 Н. Найдите
площадь меньшего поршня, если на
него действует сила 200 Н.
Задача №1 для самостоятельного решенияБольшой поршень гидравлической машины, площадь которого 60 кв.см, поднимает груз весом 3000 Н.

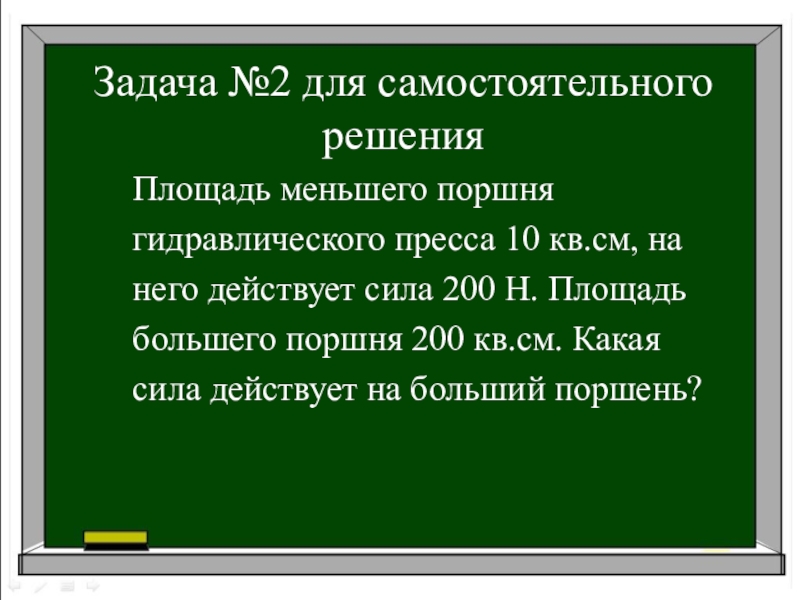

Слайд 18Задача №2 для самостоятельного решения
Площадь меньшего поршня
гидравлического пресса 10 кв.см,

на
него действует сила 200 Н. Площадь
большего поршня 200 кв.см. Какая
сила действует на больший поршень?
Задача №2 для самостоятельного решенияПлощадь меньшего поршня гидравлического пресса 10 кв.см, на него действует сила 200 Н.

Слайд 19Итог урока:
Гидравлические механизмы необходимы в жизни человека.
Они

позволяют добиваться
выигрыша в силе
Итог урока:  Гидравлические механизмы необходимы в жизни человека.  Они позволяют добиваться  выигрыша в силе

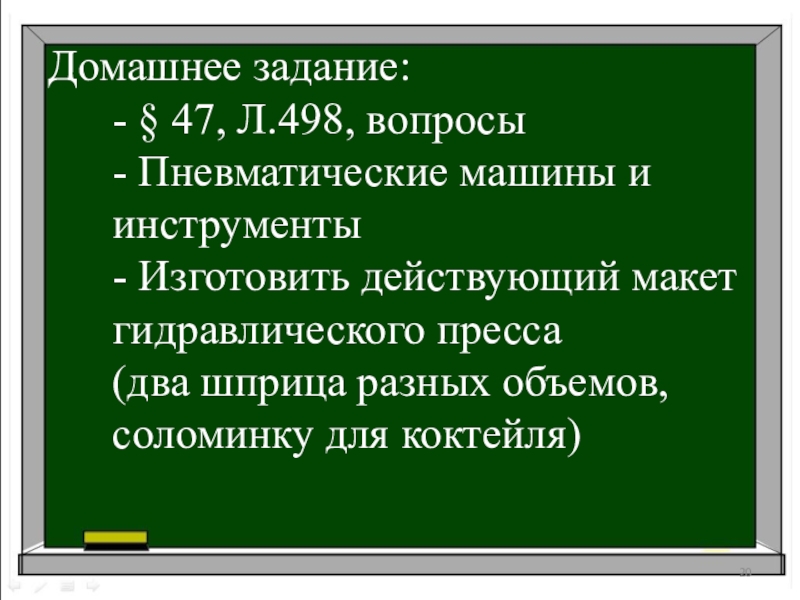

Слайд 20Домашнее задание: - § 47, Л.498, вопросы - Пневматические машины и инструменты -

Изготовить действующий макет гидравлического пресса (два шприца разных объемов, соломинку для коктейля)
Домашнее задание: - § 47, Л.498, вопросы - Пневматические машины и инструменты  - Изготовить действующий макет
