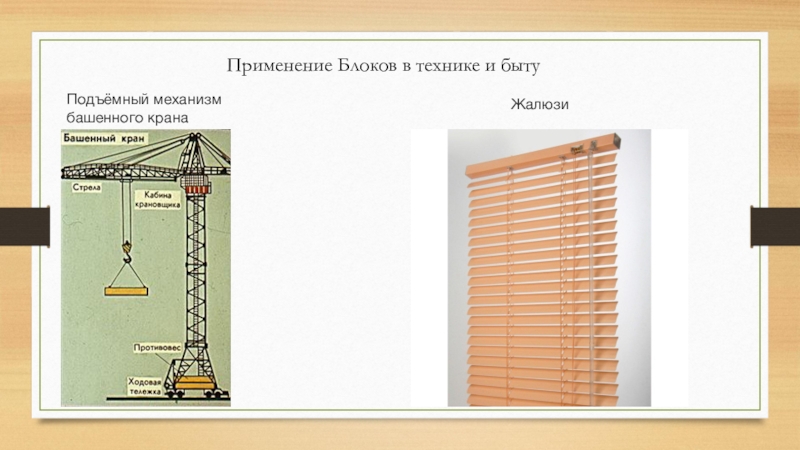

Презентация, доклад к уроку по физике 7 класс Блоки. Использование блоков в технике

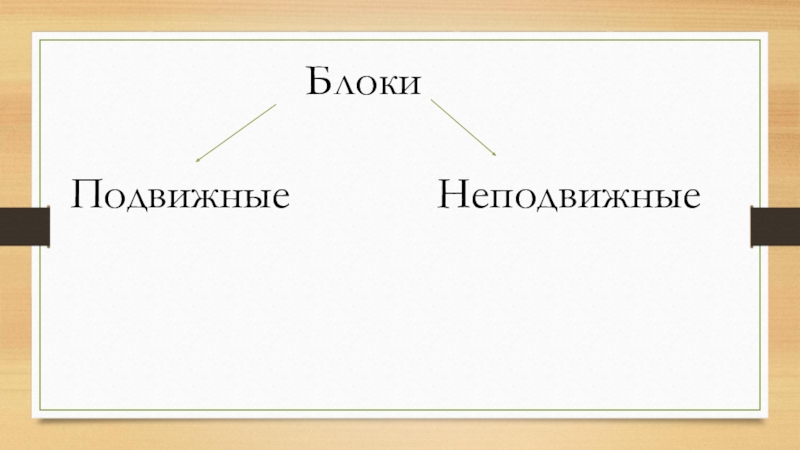

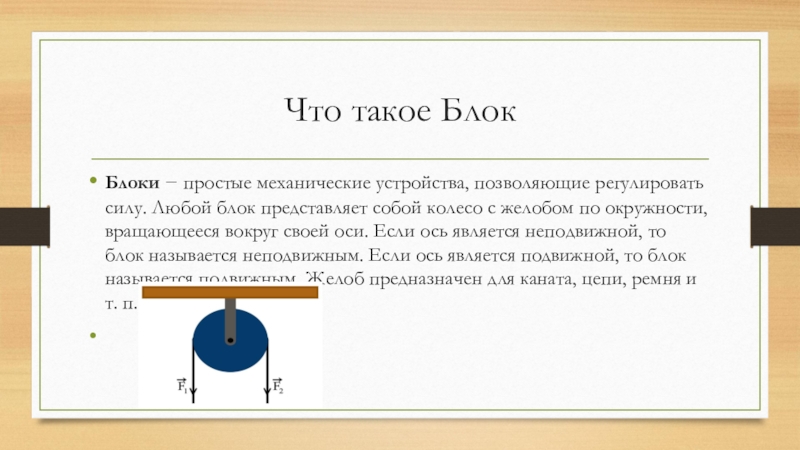

собой колесо с желобом по окружности, вращающееся вокруг своей оси. Если ось является неподвижной, то блок называется неподвижным. Если ось является подвижной, то блок называется подвижным. Желоб предназначен для каната, цепи, ремня и т. п.

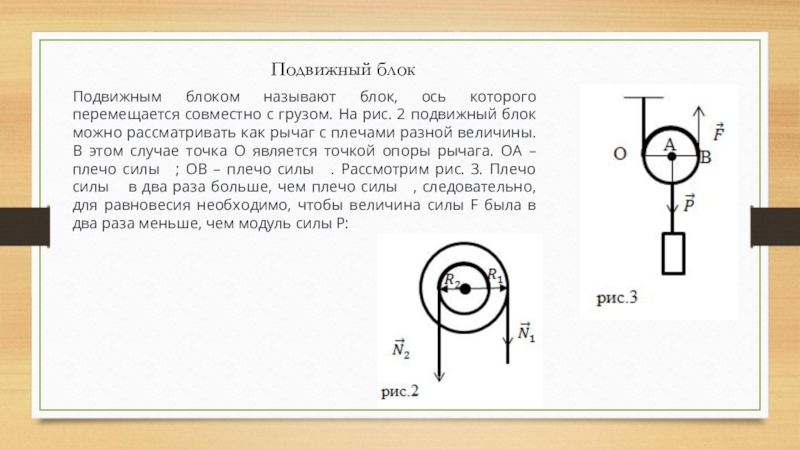

На рис. 2 подвижный блок можно рассматривать как рычаг с плечами разной величины. В этом случае точка О является точкой опоры рычага. OA – плечо силы  ; OB – плечо силы  . Рассмотрим рис. 3. Плечо силы   в два раза больше, чем плечо силы  , следовательно, для равновесия необходимо, чтобы величина силы F была в два раза меньше, чем модуль силы P:

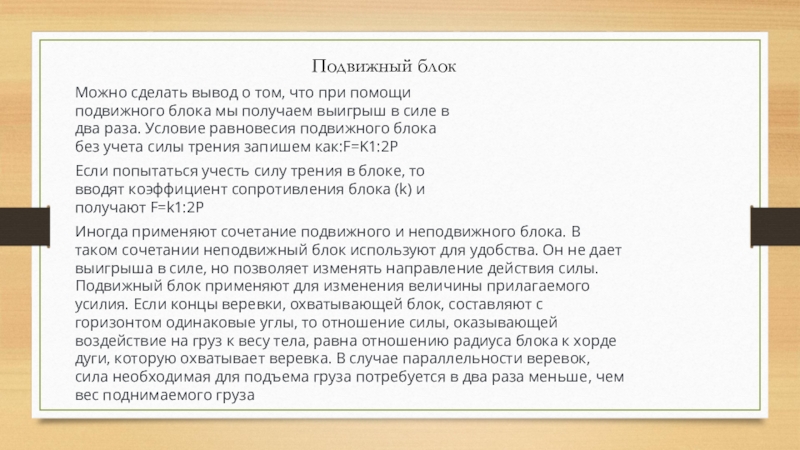

мы получаем выигрыш в силе в два раза. Условие равновесия подвижного блока без учета силы трения запишем как:F=K1:2P

Если попытаться учесть силу трения в блоке, то вводят коэффициент сопротивления блока (k) и получают F=k1:2P

Иногда применяют сочетание подвижного и неподвижного блока. В таком сочетании неподвижный блок используют для удобства. Он не дает выигрыша в силе, но позволяет изменять направление действия силы. Подвижный блок применяют для изменения величины прилагаемого усилия. Если концы веревки, охватывающей блок, составляют с горизонтом одинаковые углы, то отношение силы, оказывающей воздействие на груз к весу тела, равна отношению радиуса блока к хорде дуги, которую охватывает веревка. В случае параллельности веревок, сила необходимая для подъема груза потребуется в два раза меньше, чем вес поднимаемого груза

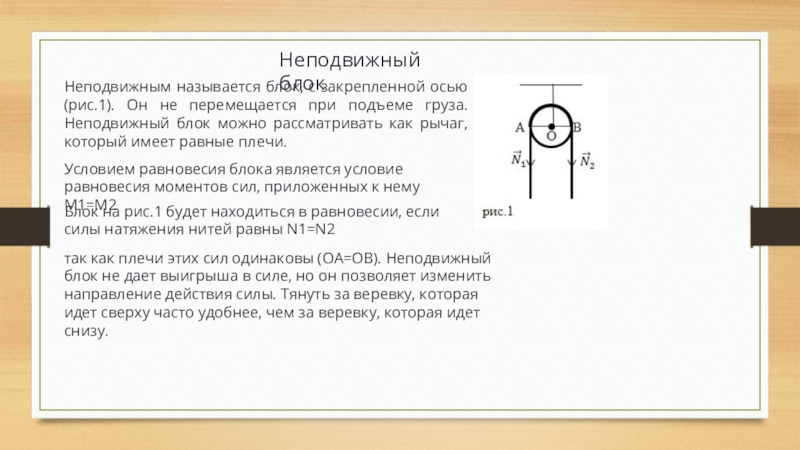

при подъеме груза. Неподвижный блок можно рассматривать как рычаг, который имеет равные плечи.

Условием равновесия блока является условие равновесия моментов сил, приложенных к нему M1=M2

Блок на рис.1 будет находиться в равновесии, если силы натяжения нитей равны N1=N2

так как плечи этих сил одинаковы (ОА=ОВ). Неподвижный блок не дает выигрыша в силе, но он позволяет изменить направление действия силы. Тянуть за веревку, которая идет сверху часто удобнее, чем за веревку, которая идет снизу.

через неподвижный блок равна m, то для того, чтобы его поднимать, к другому концу веревки следует прикладывать силу F, равную F=mg

при условии, что силу трения в блоке мы не учитываем. Если необходимо учесть трение в блоке, то вводят коэффициент сопротивления (k), тогда F=k*mg

Заменой блока может служить гладкая неподвижная опора. Через такую опору перекидывают веревку (канат), которая скользит по опоре, но при этом растет сила трения.
Неподвижный блок выигрыша в работе не дает. Пути, которые проходят точки приложения сил, одинаковы, равны силы, следовательно, равны работы

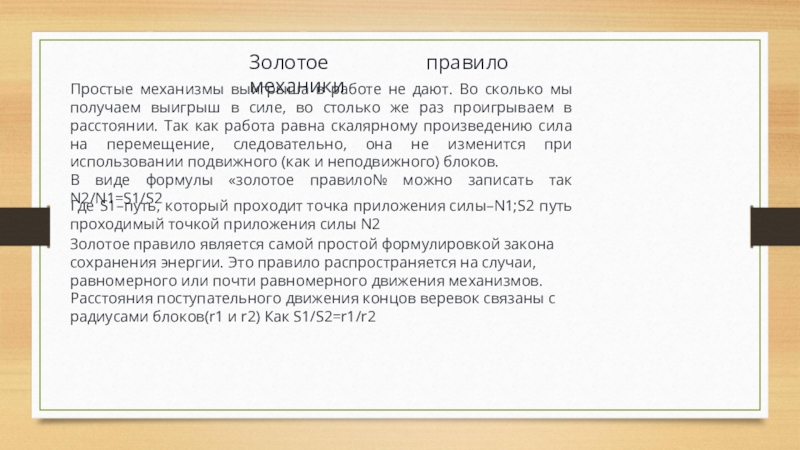

мы получаем выигрыш в силе, во столько же раз проигрываем в расстоянии. Так как работа равна скалярному произведению сила на перемещение, следовательно, она не изменится при использовании подвижного (как и неподвижного) блоков.
В виде формулы «золотое правило№ можно записать так N2/N1=S1/S2

Где S1–путь, который проходит точка приложения силы–N1;S2 путь проходимый точкой приложения силы N2

Золотое правило является самой простой формулировкой закона сохранения энергии. Это правило распространяется на случаи, равномерного или почти равномерного движения механизмов. Расстояния поступательного движения концов веревок связаны с радиусами блоков(r1 и r2) Как S1/S2=r1/r2

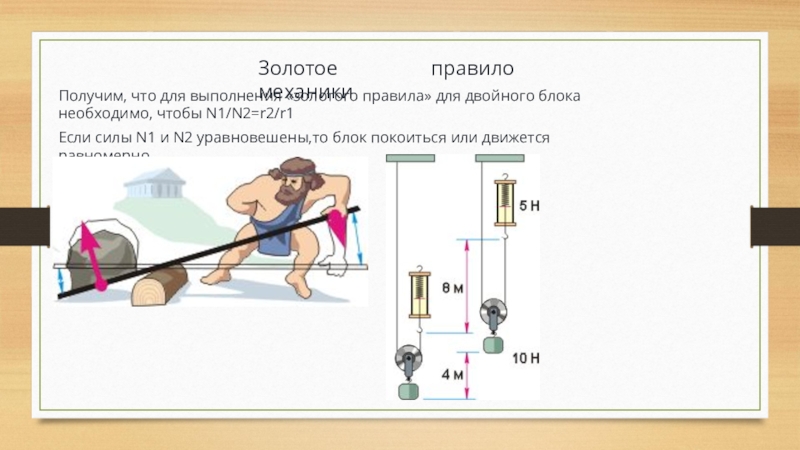

необходимо, чтобы N1/N2=r2/r1

Если силы N1 и N2 уравновешены,то блок покоиться или движется равномерно.
