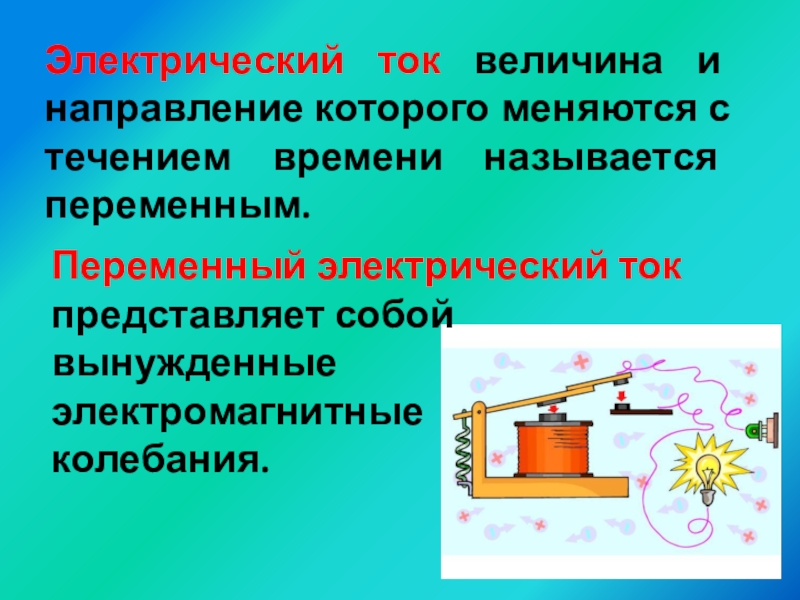

Переменный электрический ток
представляет собой
вынужденные
электромагнитные
колебания.

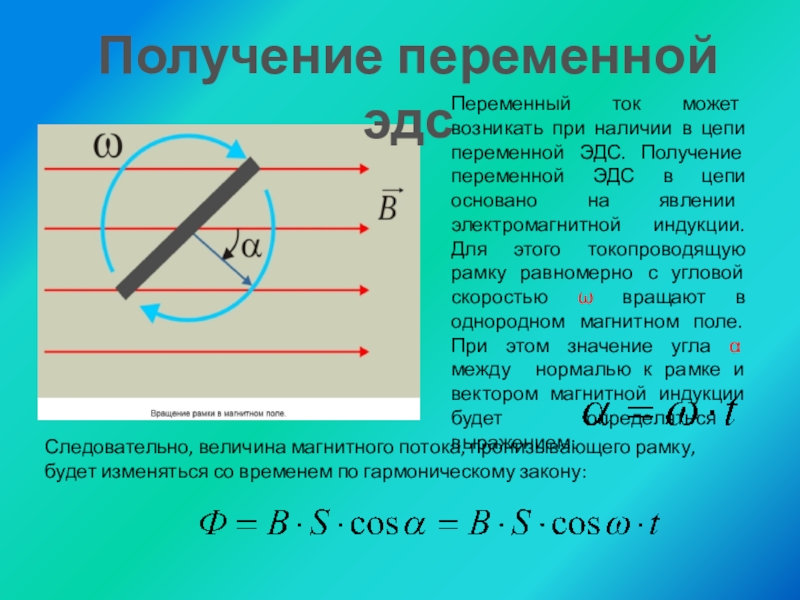

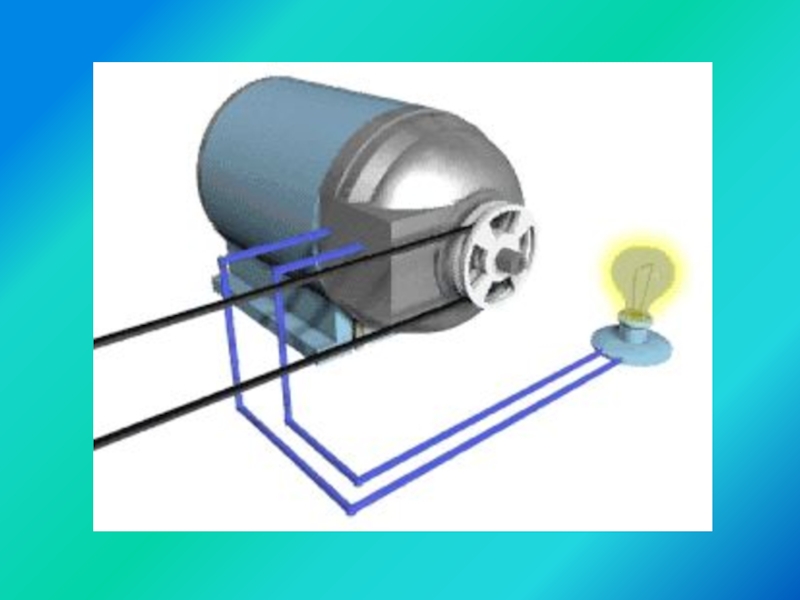

переменной ЭДС в цепи основано на явлении электромагнитной индукции. Для этого токопроводящую рамку равномерно с угловой скоростью ω вращают в однородном магнитном поле. При этом значение угла α между нормалью к рамке и вектором магнитной индукции будет определяться выражением:

Получение переменной эдс

Следовательно, величина магнитного потока, пронизывающего рамку, будет изменяться со временем по гармоническому закону:

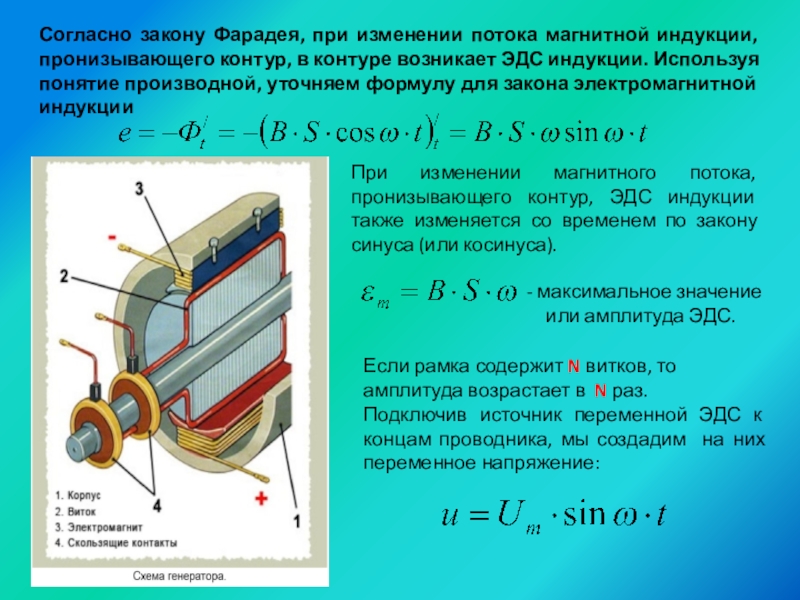

контуре возникает ЭДС индукции. Используя понятие производной, уточняем формулу для закона электромагнитной индукции

При изменении магнитного потока, пронизывающего контур, ЭДС индукции также изменяется со временем по закону синуса (или косинуса).

максимальное значение
или амплитуда ЭДС.

Если рамка содержит N витков, то амплитуда возрастает в N раз.
Подключив источник переменной ЭДС к концам проводника, мы создадим на них переменное напряжение:

тока, сила переменного тока определяется напряжением на концах проводника. Можно считать, что в данный момент времени сила тока во всех сечениях проводника имеет одно и то же значение.

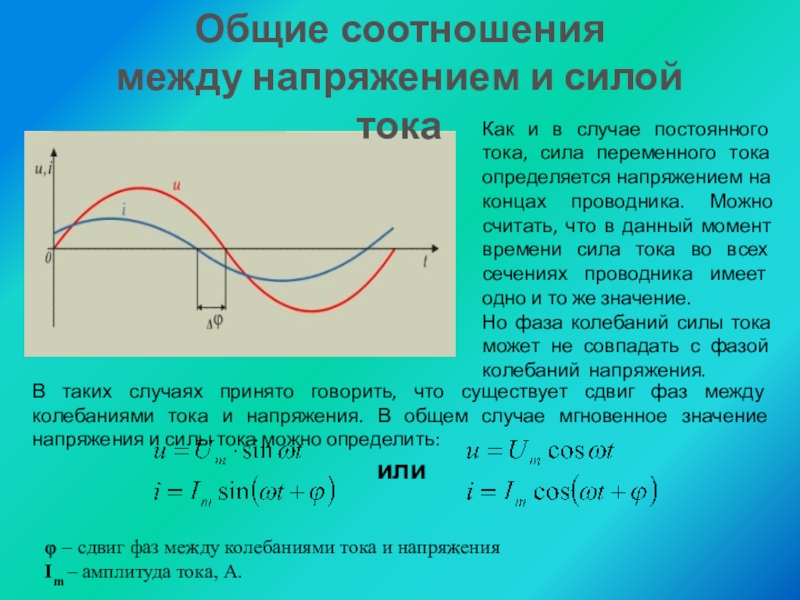

Но фаза колебаний силы тока может не совпадать с фазой колебаний напряжения.

В таких случаях принято говорить, что существует сдвиг фаз между колебаниями тока и напряжения. В общем случае мгновенное значение напряжения и силы тока можно определить:

или

φ – сдвиг фаз между колебаниями тока и напряжения
Im – амплитуда тока, А.

велико. Это сопротивление мы теперь будем называть активным, так как при наличии такого сопротивления электрическая цепь поглощает поступающую к ней от источника тока энергию, которая превращается во внутреннюю энергию проводника. В такой цепи:

Электрические устройства, преобразующие электрическую энергию во внутреннюю, называются
активными сопротивлениями

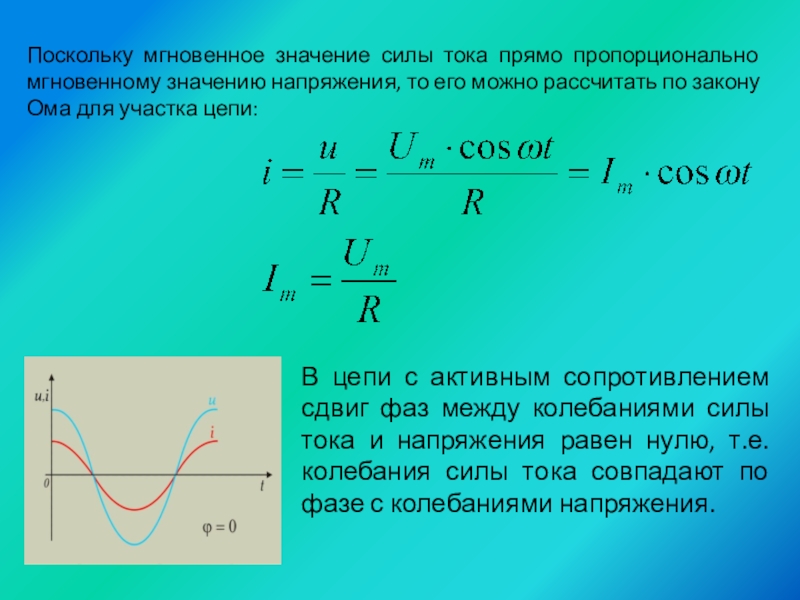

его можно рассчитать по закону Ома для участка цепи:

В цепи с активным сопротивлением сдвиг фаз между колебаниями силы тока и напряжения равен нулю, т.е. колебания силы тока совпадают по фазе с колебаниями напряжения.

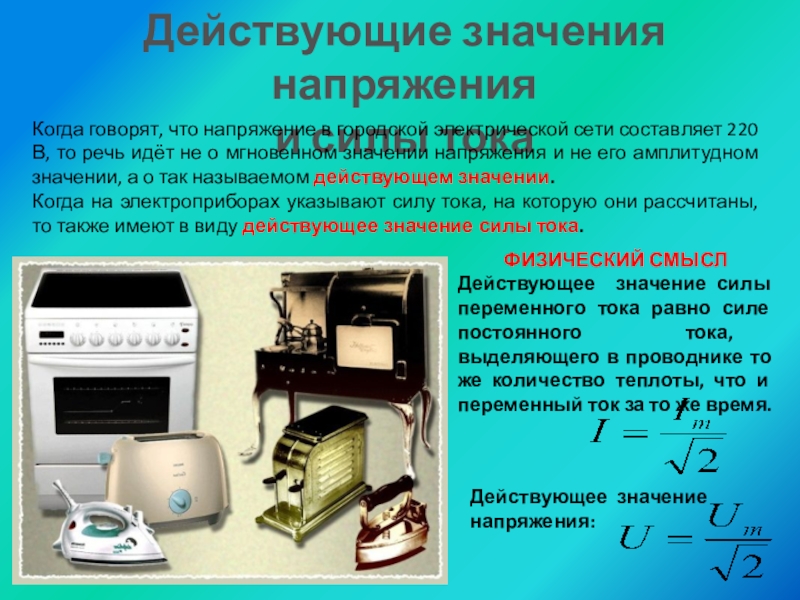

электрической сети составляет 220 В, то речь идёт не о мгновенном значении напряжения и не его амплитудном значении, а о так называемом действующем значении.
Когда на электроприборах указывают силу тока, на которую они рассчитаны, то также имеют в виду действующее значение силы тока.

ФИЗИЧЕСКИЙ СМЫСЛ
Действующее значение силы переменного тока равно силе постоянного тока, выделяющего в проводнике то же количество теплоты, что и переменный ток за то же время.

Действующее значение напряжения:

тока фиксируются электроизмерительными приборами и позволяют непосредственно вычислять мощность переменного тока в цепи.

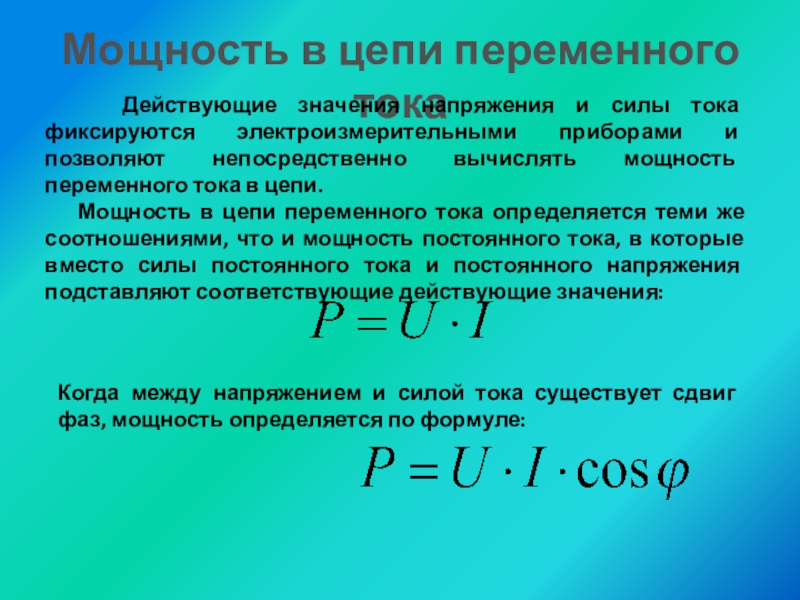

Мощность в цепи переменного тока определяется теми же соотношениями, что и мощность постоянного тока, в которые вместо силы постоянного тока и постоянного напряжения подставляют соответствующие действующие значения:

Когда между напряжением и силой тока существует сдвиг фаз, мощность определяется по формуле:

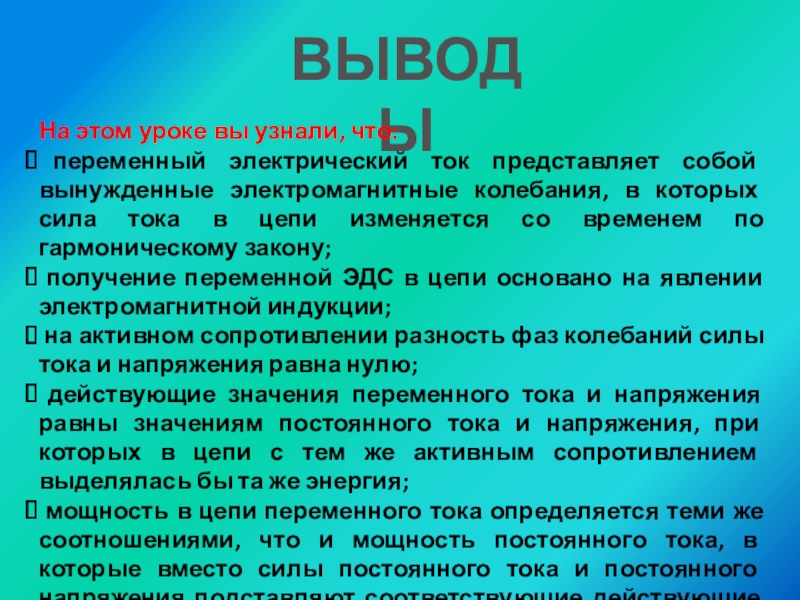

вынужденные электромагнитные колебания, в которых сила тока в цепи изменяется со временем по гармоническому закону;
получение переменной ЭДС в цепи основано на явлении электромагнитной индукции;
на активном сопротивлении разность фаз колебаний силы тока и напряжения равна нулю;
действующие значения переменного тока и напряжения равны значениям постоянного тока и напряжения, при которых в цепи с тем же активным сопротивлением выделялась бы та же энергия;
мощность в цепи переменного тока определяется теми же соотношениями, что и мощность постоянного тока, в которые вместо силы постоянного тока и постоянного напряжения подставляют соответствующие действующие значения.

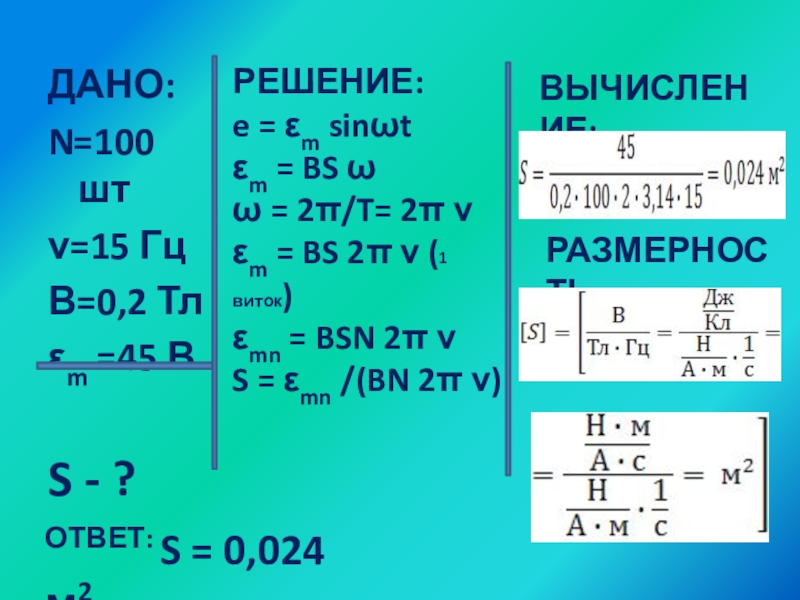

однородном магнитном поле индукцией 0,2 Тл. Чему равна площадь рамки, если ампли-тудное значение возникающей в ней ЭДС 45 В?

= BS ω
ω = 2π/T= 2π ν
εm = BS 2π ν (1 виток)
εmn = BSN 2π ν
S = εmn /(BN 2π ν)

ВЫЧИСЛЕНИЕ:

РАЗМЕРНОСТЬ:

ОТВЕТ: S = 0,024 м2

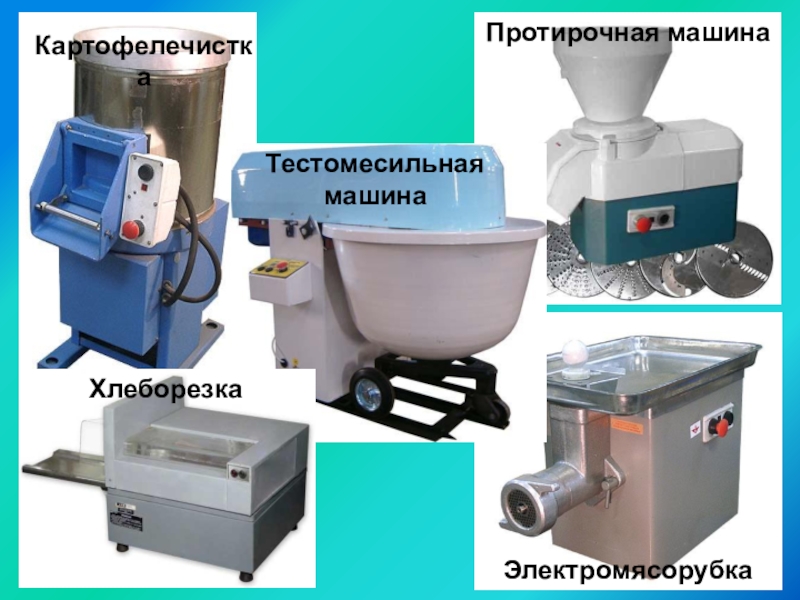

предприятий общественного питания в которых электрическая энергия превращается в другие виды энергии».
