Презентация, доклад к уроку на тему Действие магнитного поля на проводник с током. Электродвигатель

1. Вращение рамки с током в магнитном поле.

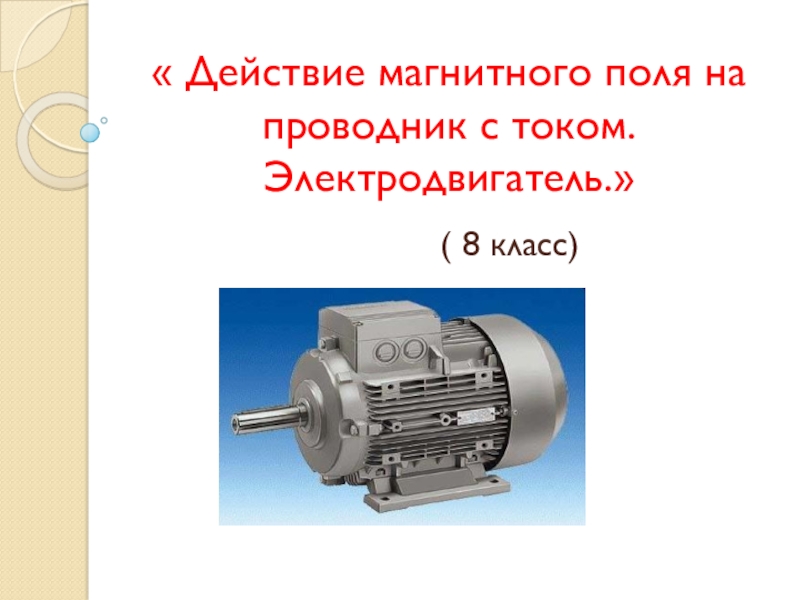

Слайд 1« Действие магнитного поля на проводник с током. Электродвигатель.»

( 8 класс)
« Действие магнитного поля на проводник с током. Электродвигатель.»

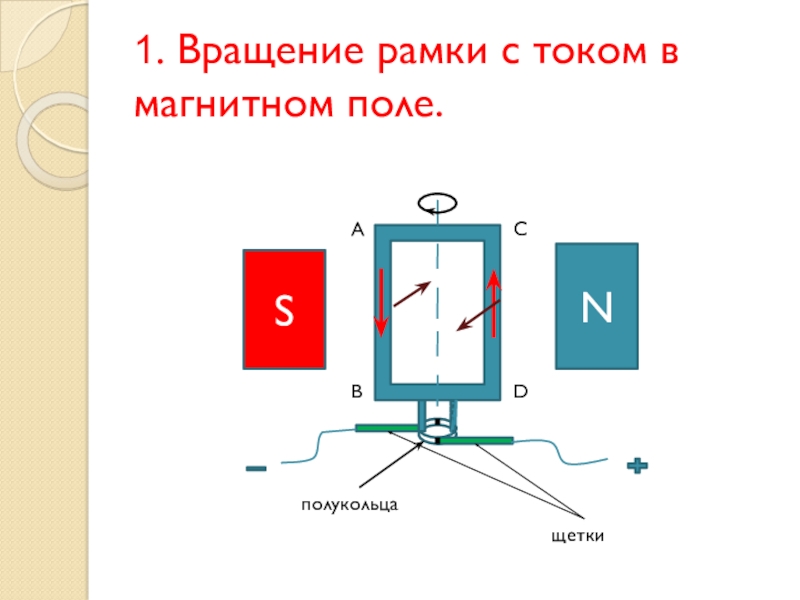

Слайд 21. Вращение рамки с током в магнитном поле.


S

N

A

B

C

D

щетки

полукольца

1. Вращение рамки с током в магнитном поле.

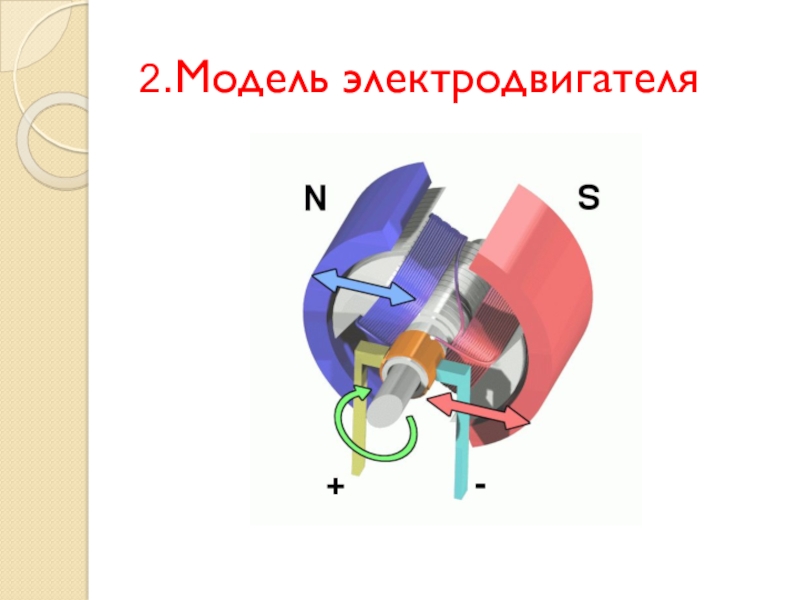

Слайд 32.Модель электродвигателя

2.Модель электродвигателя

Слайд 43. Электрический двигатель - это устройство, преобразующее электрическую энергию в механическую

энергию вращения.

Устройство электродвигателя :
якорь ( железный цилиндр, в пазы которого укладывают обмотку)
электромагнит
вал
щетки
коллектор
Источник постоянного тока (питает обмотку якоря и электромагнита)



3. Электрический двигатель - это устройство, преобразующее электрическую энергию в механическую энергию вращения.Устройство электродвигателя : якорь (

Слайд 54. Преимущества

электродвигателей:

Меньшие размеры ( при равной мощности)
Экологически чистые
Не потребляют топливо и воду
Широкий диапазон мощностей ( от нескольких Вт до тысяч кВт )
Высокий КПД ( до 98 % )

4.      Преимущества         электродвигателей: Меньшие

Слайд 65.Первый электродвигатель
был изобретен русским ученым
Борисом Семеновичем Якоби
в 1834 г.
Этот

двигатель имел мощность 15 Вт и мог поднять груз весом 50 Н на высоту 60 см за 2секунды.
5.Первый электродвигатель был изобретен русским ученым Борисом Семеновичем Якобив 1834 г.Этот двигатель имел мощность 15 Вт и

Слайд 76. Применение электродвигателей :
А)На транспорте ( электровозы, трамваи, троллейбусы)

6. Применение    электродвигателей :А)На транспорте ( электровозы, трамваи, троллейбусы)

Слайд 8Б) В быту ( электробритва, пылесос, электродрель, стиральная машина и др.)

Б) В быту ( электробритва, пылесос, электродрель, стиральная машина и др.)

Слайд 9В)В промышленности ( прокатный стан, насосы, станки и др.)

В)В промышленности ( прокатный стан, насосы, станки и др.)

Слайд 10Это интересно.
Самый маленький электродвигатель на планете невозможно

разглядеть в микроскоп. Двигатель диаметром в одну миллиардную метра представляет собой одну единственную молекулу, обогащенную металлами. В состав молекулы входит и один атом серы.
Действуя на молекулу электрическим током, можно заставить ее вращаться со скоростью 120 оборотов в секунду.
Этот « молекулярный » двигатель можно будет использовать как в бытовых электроприборах, так и в медицине.
Это интересно.    Самый маленький электродвигатель на планете невозможно разглядеть в микроскоп. Двигатель диаметром в

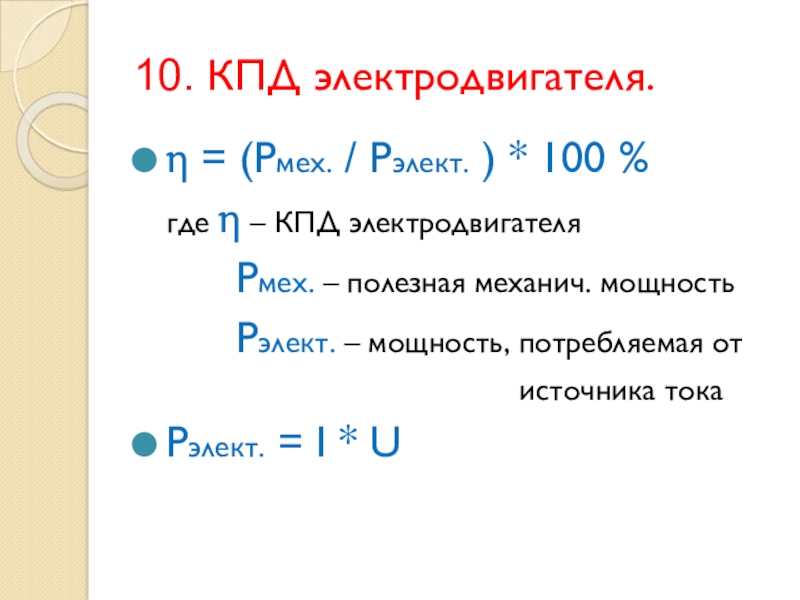

Слайд 1110. КПД электродвигателя.
η = (Рмех. / Рэлект. ) * 100 %

где η – КПД электродвигателя
Рмех. – полезная механич. мощность
Рэлект. – мощность, потребляемая от
источника тока
Рэлект. = I * U

10. КПД электродвигателя.η = (Рмех. / Рэлект. ) * 100 %  где η – КПД электродвигателя

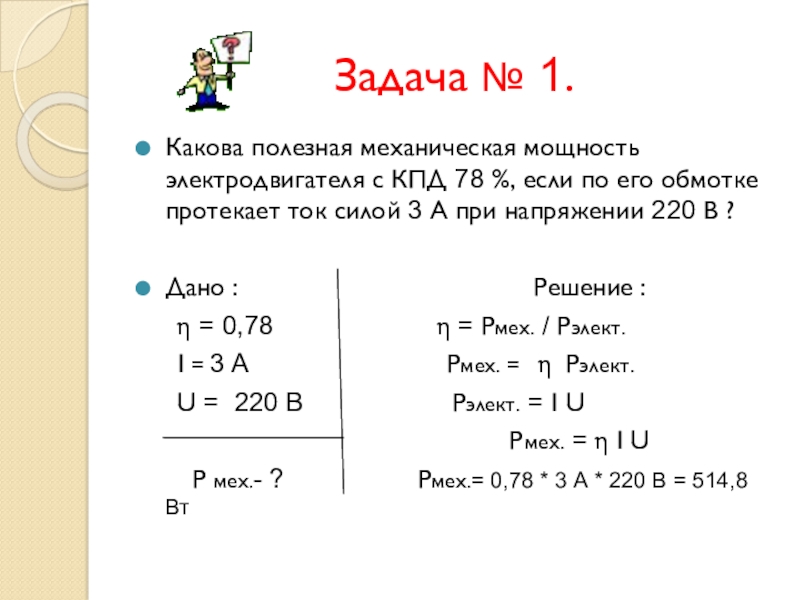

Слайд 12Задача № 1.
Какова полезная механическая мощность электродвигателя с КПД 78 %,

если по его обмотке протекает ток силой 3 А при напряжении 220 В ?

Дано : Решение :
η = 0,78 η = Рмех. / Рэлект.
I = 3 А Рмех. = η Рэлект.
U = 220 В Рэлект. = I U
Рмех. = η I U
Р мех.- ? Рмех.= 0,78 * 3 А * 220 В = 514,8 Вт

Задача № 1.Какова полезная механическая мощность электродвигателя с КПД 78 %, если по его обмотке протекает ток

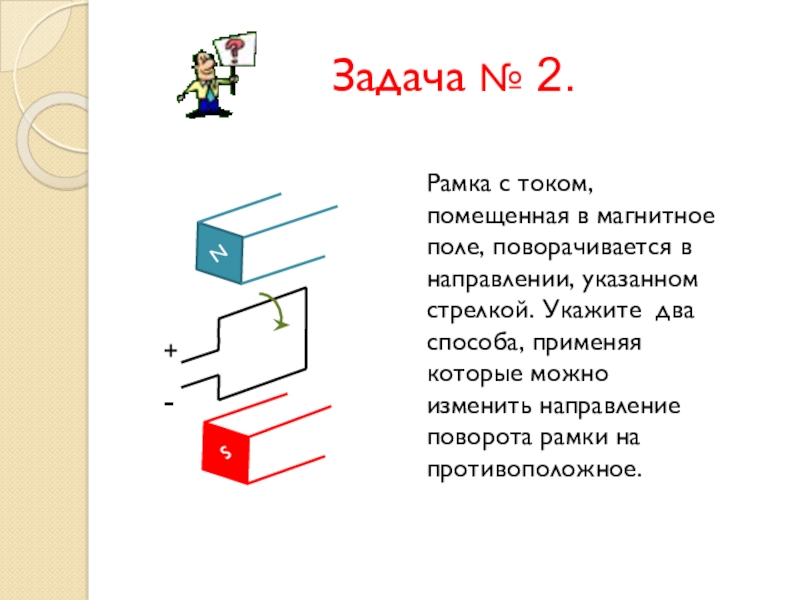

Слайд 13Задача № 2.
N
S
+
-
Рамка с током, помещенная в магнитное поле, поворачивается в

направлении, указанном стрелкой. Укажите два способа, применяя которые можно изменить направление поворота рамки на противоположное.
Задача № 2.NS+-Рамка с током, помещенная в магнитное поле, поворачивается в направлении, указанном стрелкой. Укажите два способа,

Слайд 14Домашнее задание.
§ 61, вопросы к §
Повторить § 56 – 60
Проект «

Мотор за 15 мин.»
Домашнее задание.§ 61, вопросы к §Повторить § 56 – 60Проект « Мотор за 15 мин.»
