Магнитное поле – особая форма материи, через которое осуществляется взаимодействие между движущимися электрическими заряженными частицами.

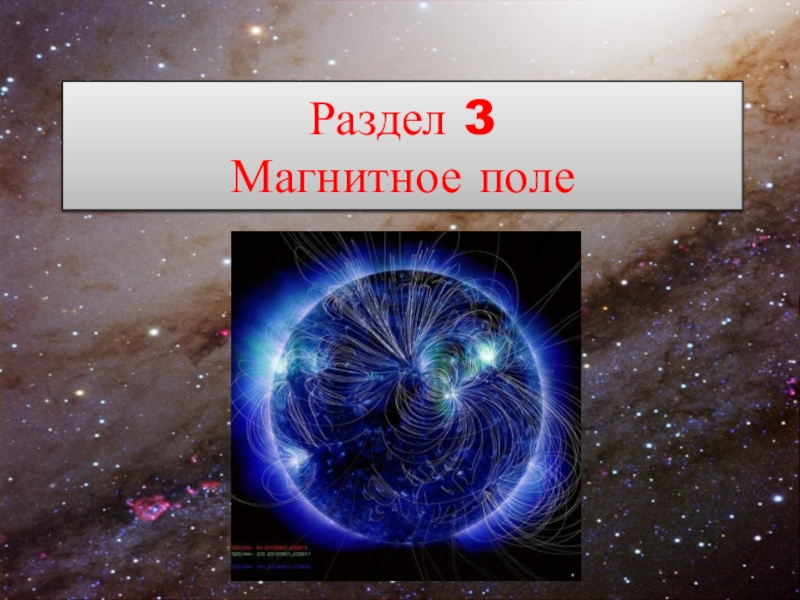

Слайд 1Раздел 3 Магнитное поле

Раздел 3 Магнитное поле

Слайд 2Магнитное поле – особая форма материи, через которое осуществляется взаимодействие между

движущимися электрическими заряженными частицами.
Магнитное поле – особая форма материи, через которое осуществляется взаимодействие между движущимися электрическими заряженными частицами.

Слайд 3Магнитное поле возникает, когда имеются движущиеся электрические заряды или электрический ток.

Магнитное поле возникает, когда имеются движущиеся электрические заряды или электрический ток.

Слайд 5Графически магнитное поле изображают в виде магнитных силовых линий, которые всегда

замкнуты.
Графически магнитное поле изображают в виде магнитных силовых линий, которые всегда замкнуты.

Слайд 6У постоянных магнитов всегда имеется два полюса: N – норд (северный),

откуда выходят магнитные силовые линии, и S – зюнд (южный), куда они входят.
У постоянных магнитов всегда имеется два полюса: N – норд (северный), откуда выходят магнитные силовые линии, и

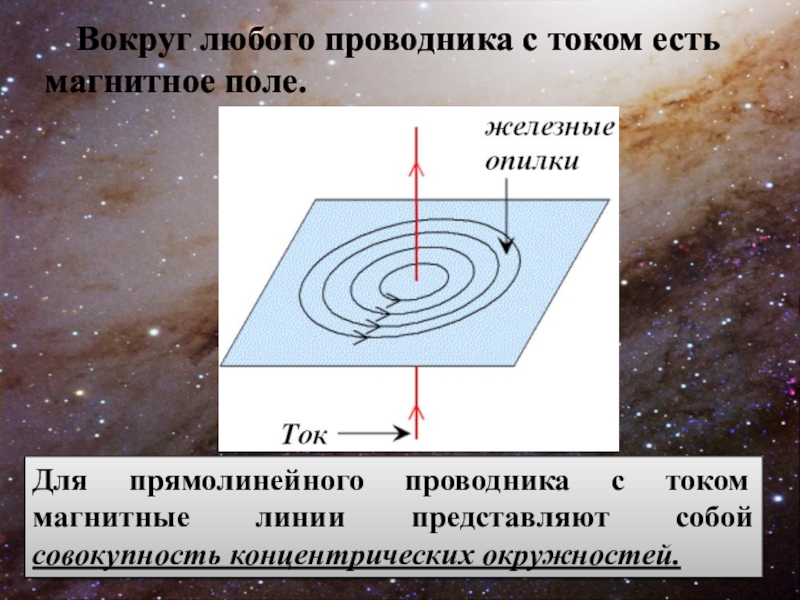

Слайд 7Вокруг любого проводника с током есть магнитное поле.
Для прямолинейного проводника с

током магнитные линии представляют собой совокупность концентрических окружностей.
Вокруг любого проводника с током есть магнитное поле.Для прямолинейного проводника с током магнитные линии представляют собой совокупность

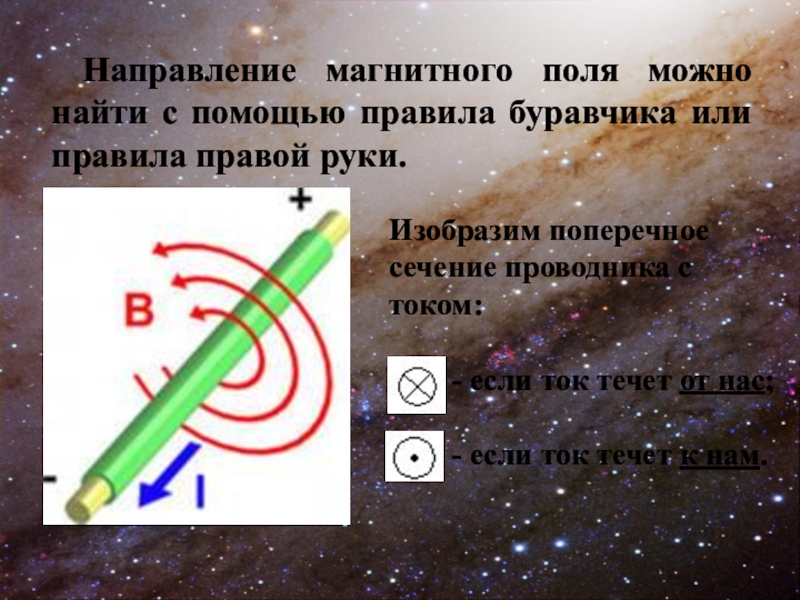

Слайд 8Направление магнитного поля можно найти с помощью правила буравчика или правила

правой руки.

Изобразим поперечное сечение проводника с током:

- если ток течет от нас;

- если ток течет к нам.

Направление магнитного поля можно найти с помощью правила буравчика или правила правой руки.Изобразим поперечное сечение проводника с

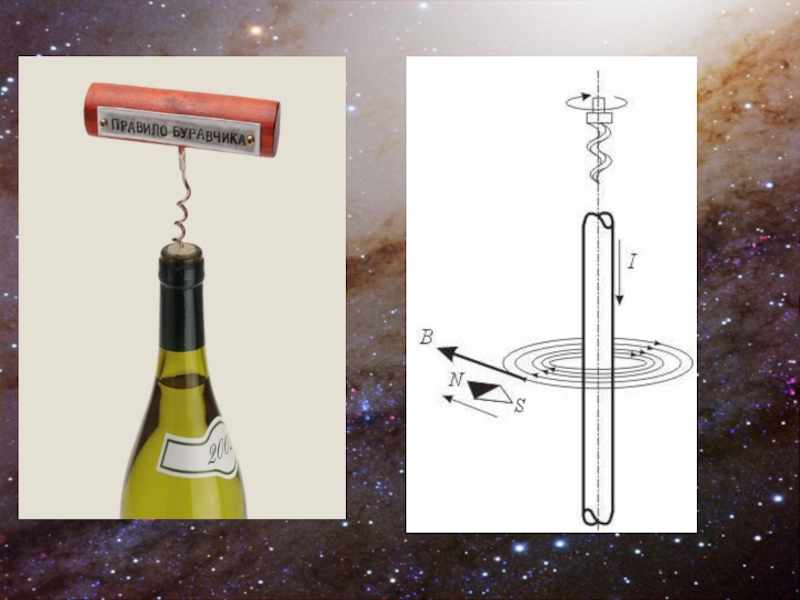

Слайд 9Правило буравчика
Если ввинчивать буравчик по направлению тока в проводнике, то направление

движения конца его рукоятки совпадает с направлением силовых линий магнитного поля тока.
Правило буравчикаЕсли ввинчивать буравчик по направлению тока в проводнике, то направление движения конца его рукоятки совпадает с

Слайд 11Поле в соленоиде проще находить по правилу правой руки.
Соленоидом называют

катушку с сердечником из магнитного материала.
Поле в соленоиде проще находить по правилу правой руки. Соленоидом называют катушку с сердечником из магнитного материала.

Слайд 12Правило правой руки
Пальцы правой руки нужно расположить по направлению тока в

витках соленоида, тогда большой палец укажет направление силовой магнитной линии.

Правило правой рукиПальцы правой руки нужно расположить по направлению тока в витках соленоида, тогда большой палец укажет

Слайд 13Характеристики магнитного поля
1. В – магнитная индукция [Тл] (тесла) – векторная

физическая величина, которая характеризует интенсивность магнитного поля.
2. Н – напряженность [А/м] – векторная физическая величина, которая характеризует действие магнитных сил в магнитном поле
Связь между В и Н:

3. μ₀=4π·10^(-7) Гн/м – магнитная постоянная.
4. μr – относительная магнитная проницаемость вещества (для вакуума и воздуха μr≈1).
5. - абсолютная магнитная проницаемость
6. Ф – магнитный поток [Вб] (вебер)- совокупность магнитных линий вектора магнитной индукции через поверхность, ограниченную замкнутым контуром:

S- площадь [м]
α – угол между вектором магнитной индукции и нормалью поверхности

Характеристики магнитного поля1. В – магнитная индукция [Тл] (тесла) – векторная физическая величина, которая характеризует интенсивность магнитного

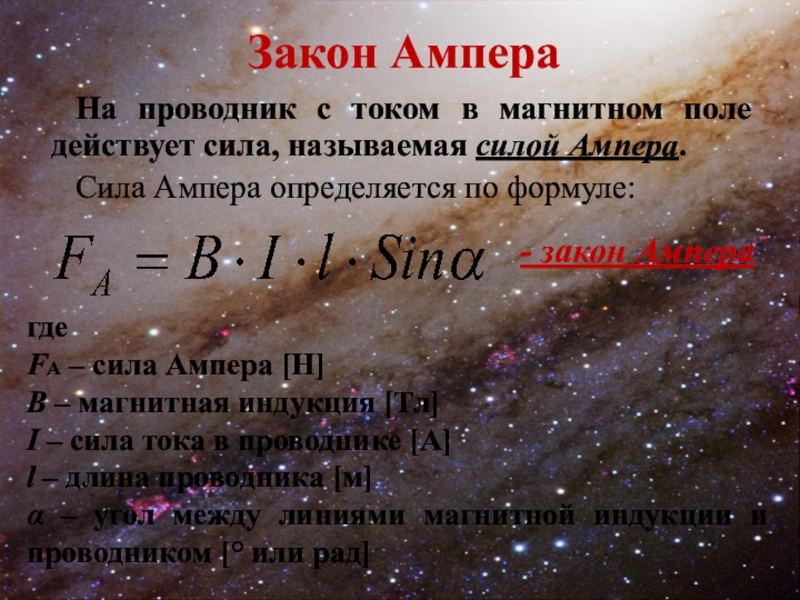

Слайд 14Закон Ампера
На проводник с током в магнитном поле действует сила, называемая

силой Ампера.
Сила Ампера определяется по формуле:

где
FА – сила Ампера [Н]
B – магнитная индукция [Тл]
I – сила тока в проводнике [А]
l – длина проводника [м]
α – угол между линиями магнитной индукции и проводником [° или рад]

- закон Ампера

Закон АмпераНа проводник с током в магнитном поле действует сила, называемая силой Ампера.Сила Ампера определяется по формуле:гдеFА

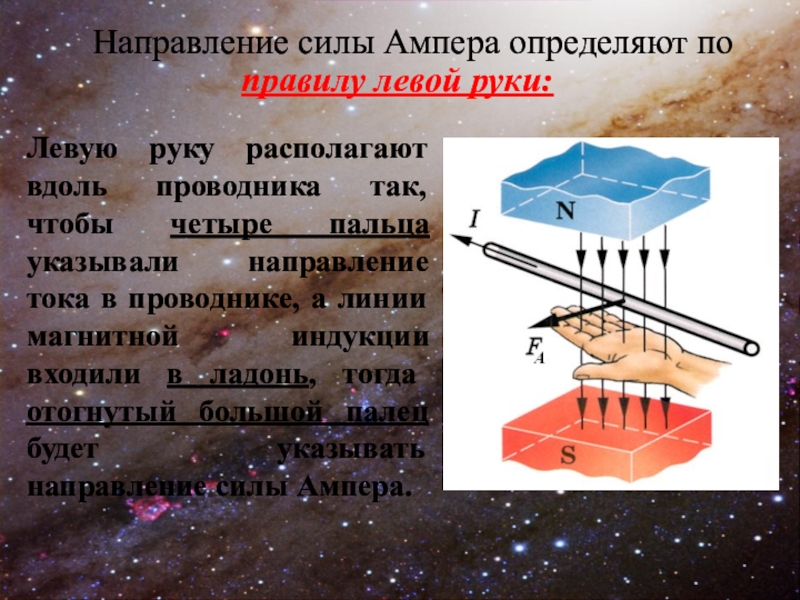

Слайд 15Направление силы Ампера определяют по правилу левой руки:
Левую руку располагают вдоль

проводника так, чтобы четыре пальца указывали направление тока в проводнике, а линии магнитной индукции входили в ладонь, тогда отогнутый большой палец будет указывать направление силы Ампера.
Направление силы Ампера определяют по правилу левой руки:Левую руку располагают вдоль проводника так, чтобы четыре пальца указывали

Слайд 16Применение силы Ампера

Применение силы Ампера

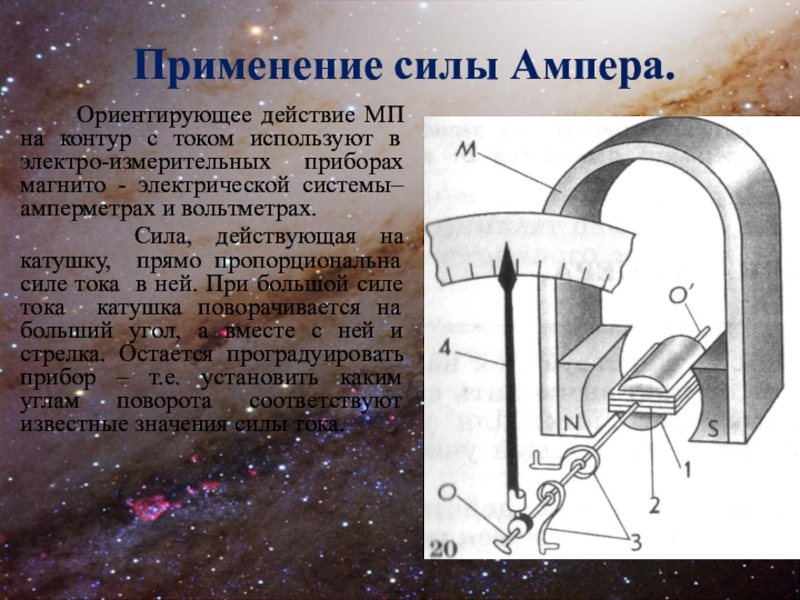

Слайд 17Применение силы Ампера.
Ориентирующее действие МП на контур с током

используют в электро-измерительных приборах магнито - электрической системы– амперметрах и вольтметрах.
Сила, действующая на катушку, прямо пропорциональна силе тока в ней. При большой силе тока катушка поворачивается на больший угол, а вместе с ней и стрелка. Остается проградуировать прибор – т.е. установить каким углам поворота соответствуют известные значения силы тока.

Применение силы Ампера.  Ориентирующее действие МП на контур с током используют в электро-измерительных приборах магнито -

Слайд 18Решение задач

Решение задач

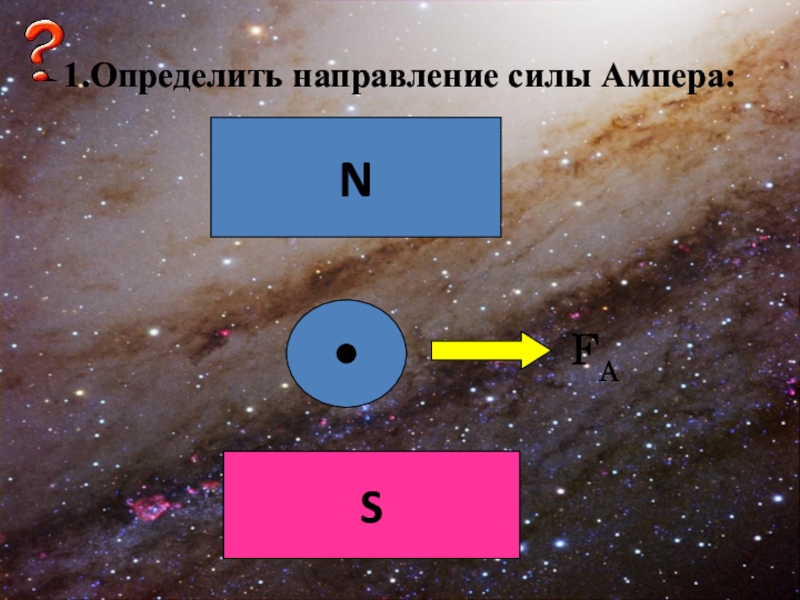

Слайд 191.Определить направление силы Ампера:
N
S
FA

1.Определить направление силы Ампера:NSFA

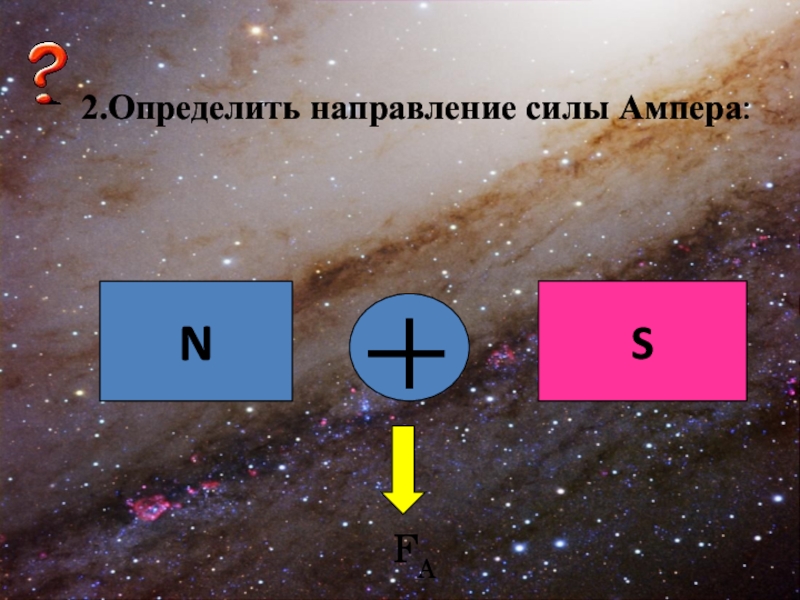

Слайд 202.Определить направление силы Ампера:
N
S
FA

2.Определить направление силы Ампера:NS  FA

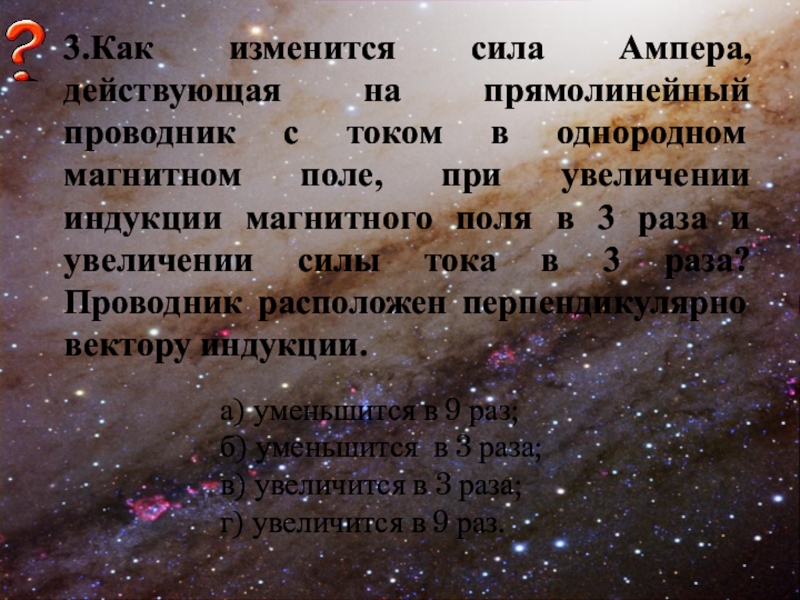

Слайд 213.Как изменится сила Ампера, действующая на прямолинейный проводник с током в

однородном магнитном поле, при увеличении индукции магнитного поля в 3 раза и увеличении силы тока в 3 раза? Проводник расположен перпендикулярно вектору индукции.

а) уменьшится в 9 раз;
б) уменьшится в 3 раза;
в) увеличится в 3 раза;
г) увеличится в 9 раз.

3.Как изменится сила Ампера, действующая на прямолинейный проводник с током в однородном магнитном поле, при увеличении индукции

Слайд 224.Применяя правило левой руки, определите направление силы, с которой магнитное поле

будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.

1

2

3

4

а) 1, б)2, в)3, г)4

4.Применяя правило левой руки, определите направление силы, с которой магнитное поле будет действовать на проводник с током.

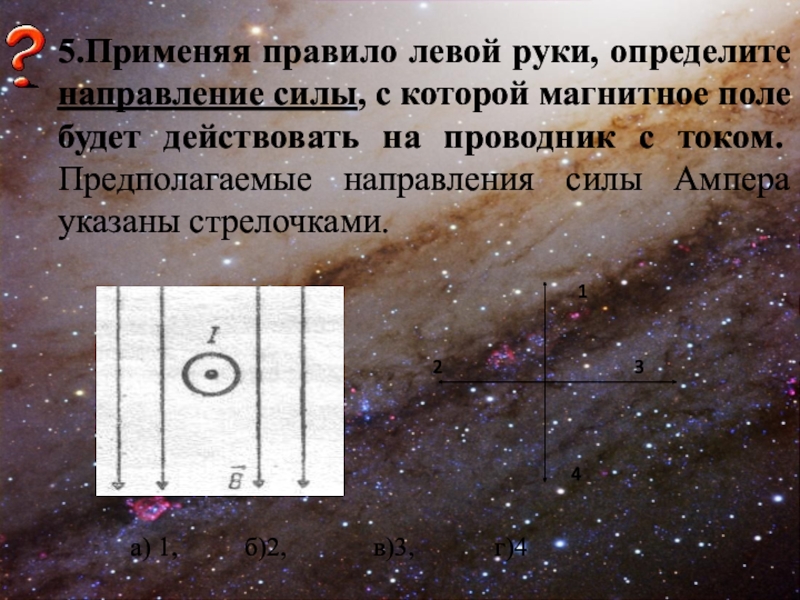

Слайд 235.Применяя правило левой руки, определите направление силы, с которой магнитное поле

будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.

1

2

3

4

а) 1, б)2, в)3, г)4

5.Применяя правило левой руки, определите направление силы, с которой магнитное поле будет действовать на проводник с током.

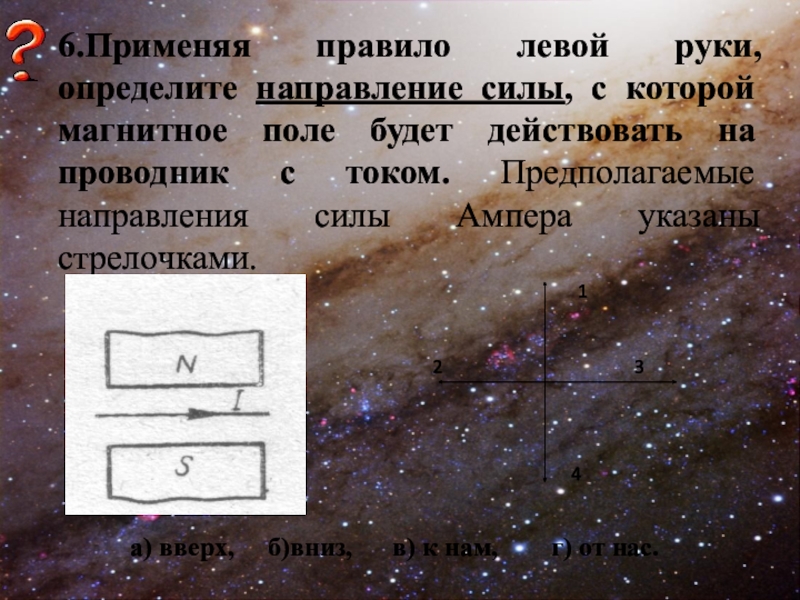

Слайд 246.Применяя правило левой руки, определите направление силы, с которой магнитное поле

будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.

1

2

3

4

а) вверх, б)вниз, в) к нам, г) от нас.

6.Применяя правило левой руки, определите направление силы, с которой магнитное поле будет действовать на проводник с током.

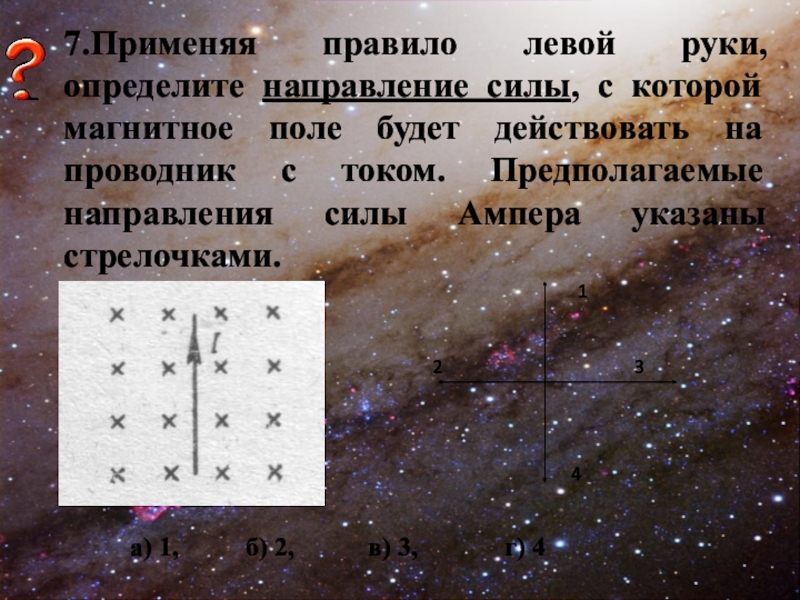

Слайд 257.Применяя правило левой руки, определите направление силы, с которой магнитное поле

будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.

1

2

3

4

а) 1, б) 2, в) 3, г) 4

7.Применяя правило левой руки, определите направление силы, с которой магнитное поле будет действовать на проводник с током.

Слайд 268.Определить положение полюсов магнита, создающего магнитное поле.
а) слева – северный полюс,
б)

слева – южный полюс.
8.Определить положение полюсов магнита, создающего магнитное поле.а) слева – северный полюс,б) слева – южный полюс.

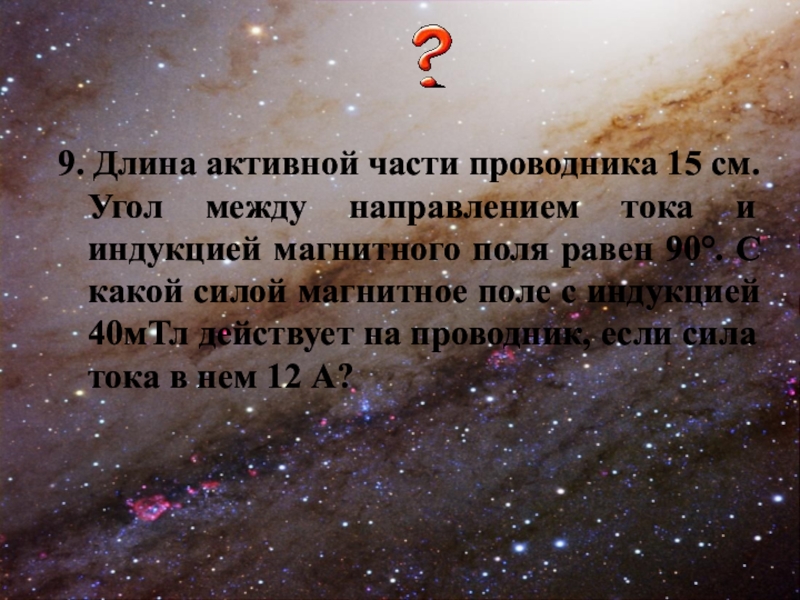

Слайд 279. Длина активной части проводника 15 см. Угол между направлением тока

и индукцией магнитного поля равен 90°. С какой силой магнитное поле с индукцией 40мТл действует на проводник, если сила тока в нем 12 А?
9. Длина активной части проводника 15 см. Угол между направлением тока и индукцией магнитного поля равен 90°.

Слайд 2810. Определите силу тока, проходящего по прямолинейному проводнику, перпендикулярному однородному магнитному

полю, если на активную часть проводника длиной 40 см действует сила в 20 Н при магнитной индукции 10Тл.
10. Определите силу тока, проходящего по прямолинейному проводнику, перпендикулярному однородному магнитному полю, если на активную часть проводника
