Презентация, доклад к уроку Гидравлический пресс
Содержание
- 1. Презентация к уроку Гидравлический пресс
- 2. Что такое давление, в каких единицах выражается?2.Проверка
- 3. У человека кровь из левого желудочка в
- 4. Гидравликос –
- 5. “На первый взгляд тут все не в
- 6. «Силушка богатырская»
- 7. Гидравлический пресс
- 8. Гидравлический пресс –
- 9. Джозеф Брама(13 апреля 1748-9 декабря1814)- английский изобретатель, известен прежде всего тем, что изобрел гидравлический пресс
- 10. Схема гидравлического прессаПрессуемое телоБольшой поршеньМалый поршеньМанометрПредохранительный клапанКлапанКлапан

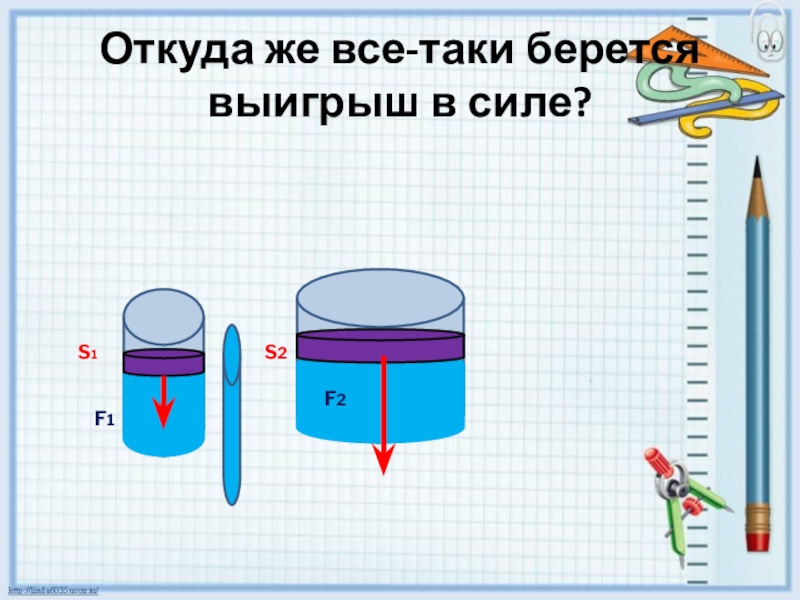

- 11. Откуда же все-таки берется выигрыш в силе? S1S2F1F2
- 12. F1·S2=F2·S1Сила F2, действующая на большой поршень во
- 13. С помощью гидравлической машины можно малой силой
- 14. Гидравлические системы встречаются почти во всех отраслях промышленности:Гидравлические тормозаГидравлические ножницы

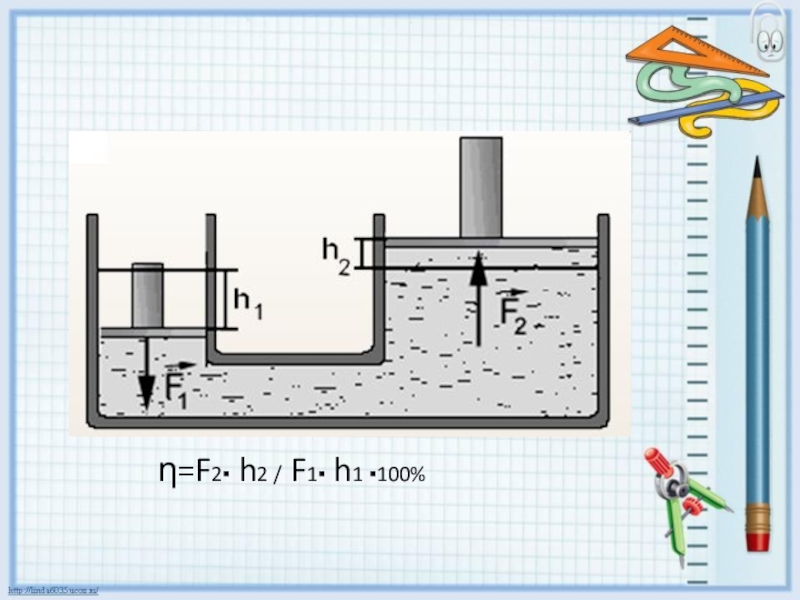

- 15. η=F2▪ h2 / F1▪ h1 ▪100%
- 16. Применение Гидравлические прессы
- 17. Гидравлические подъемники и домкраты

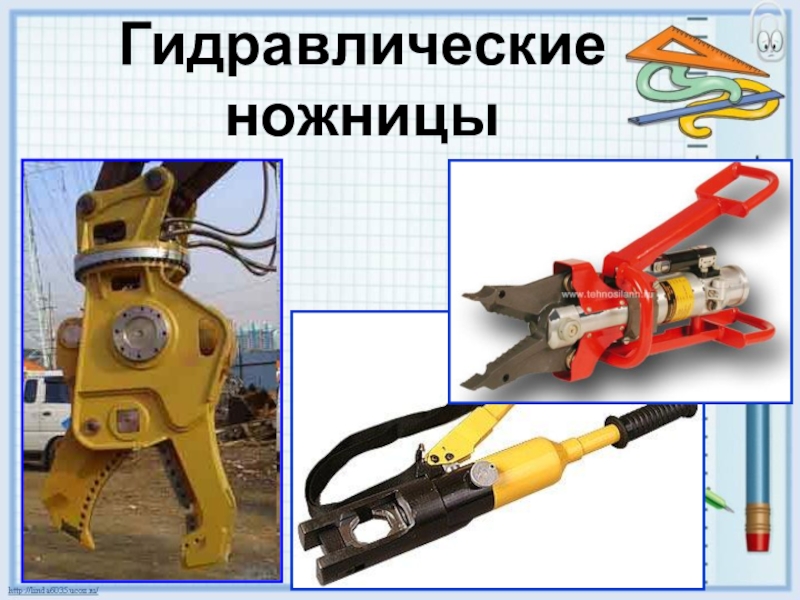

- 18. Гидравлические ножницы
- 19. Гидравлические тормоза
- 20. Какую силу нужно приложить к меньшему поршню
- 21. Какую силу нужно приложить к меньшему поршню
- 22. В-1 В-2 Самостоятельная работа 1. На
- 23. В-1 В-22. В гидравлической машине площадь
- 24. В-1 В-23. Большой поршень гидравлической машины,
- 25. Слайд 25

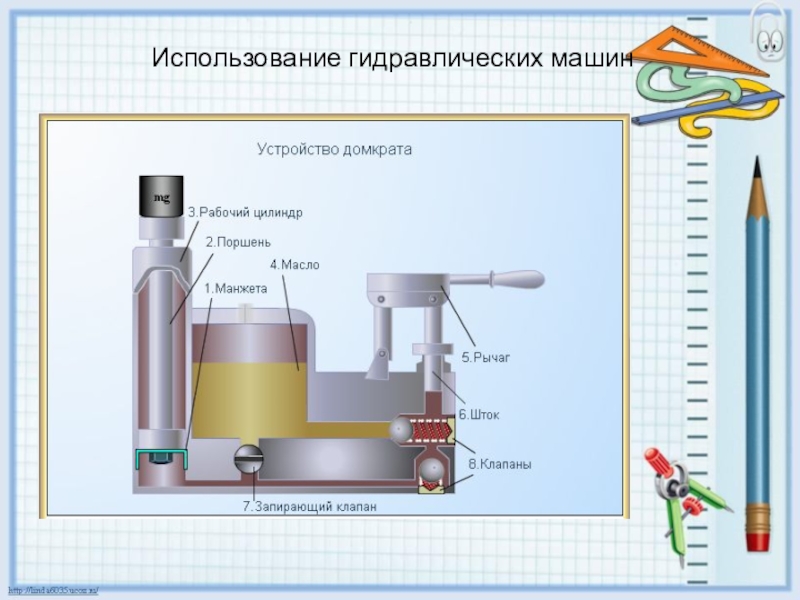

- 26. Использование гидравлических машин
- 27. http://files.school-collection.edu.ru/dlrstore/f88ec363-10d0-4af2-8324-b040a22e855c/7_179.swf -интерактивная модель - гидравлический домкрат
- 28. Итак, заполните, пожалуйста, строчки: Я узнал _____________________________ Я понял ________________________________ Итог работы ____________________________6. Подведение итогов
- 29. Домашнее задание: § 47-48( 47), Упр 25(23)
- 30. ЛитератураПерышкин, А. В., Физика. 7 класс. Учебник
Что такое давление, в каких единицах выражается?2.Проверка знаний, умений Сформулируйте закон ПаскаляКак называется прибор для измерения давлений, больших, чем атмосферное? 25 л ---- м30,7 кПа ---
Слайд 2Что такое давление, в каких единицах выражается?
2.Проверка знаний, умений
Сформулируйте закон
Паскаля
Как называется прибор для измерения давлений,
больших, чем атмосферное?
25 л ---- м3
0,7 кПа --- Па
750мм рт.ст. --- Па
2 атм --- Па
12 см2 --- м2
25 л ---- 0,025 м3
0,7 кПа --- 700 Па
2 атм --- 202600 Па
750мм рт.ст. --- 99975Па
12 см2 --- 0,0012 м2
53 мм3 --- м3
53 мм3 --- 0,000000053 м3
20Н/см2 ---- Па
20Н/см2 ---- 200000 Па

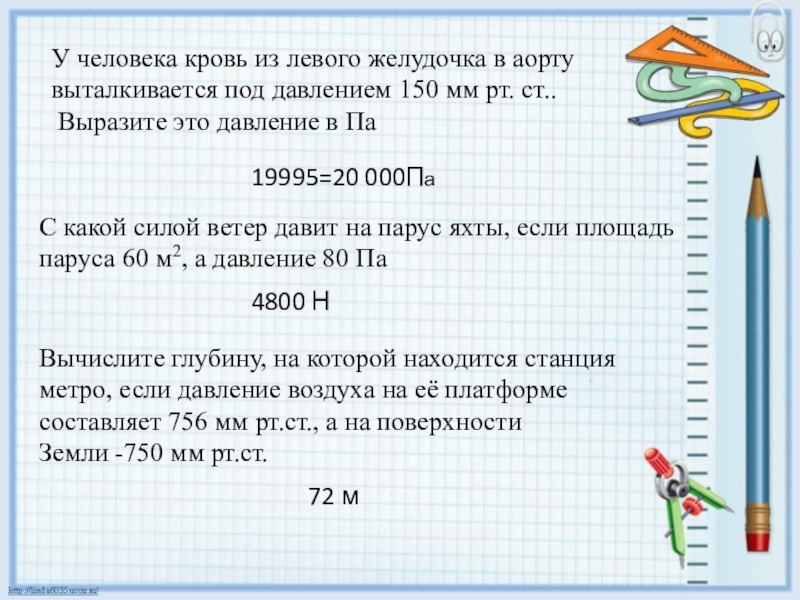

Слайд 3У человека кровь из левого желудочка в аорту
выталкивается под давлением
150 мм рт. ст..
Выразите это давление в Па
Выразите это давление в Па
19995=20 000Па
С какой силой ветер давит на парус яхты, если площадь паруса 60 м2, а давление 80 Па
4800 Н
Вычислите глубину, на которой находится станция метро, если давление воздуха на её платформе составляет 756 мм рт.ст., а на поверхности
Земли -750 мм рт.ст.
72 м
Слайд 5“На первый взгляд тут все не в норме,
Но нам доказано давно,
Что
независимо от формы
Давленье жидкости на дно”
Давленье жидкости на дно”
Существует много загадок воды, вот одна из них?!
Слайд 8Гидравлический пресс –
это устройство,
позволяющее получить
большой выигрыш в силе,
прилагая незначительные
усилия.
позволяющее получить
большой выигрыш в силе,
прилагая незначительные
усилия.

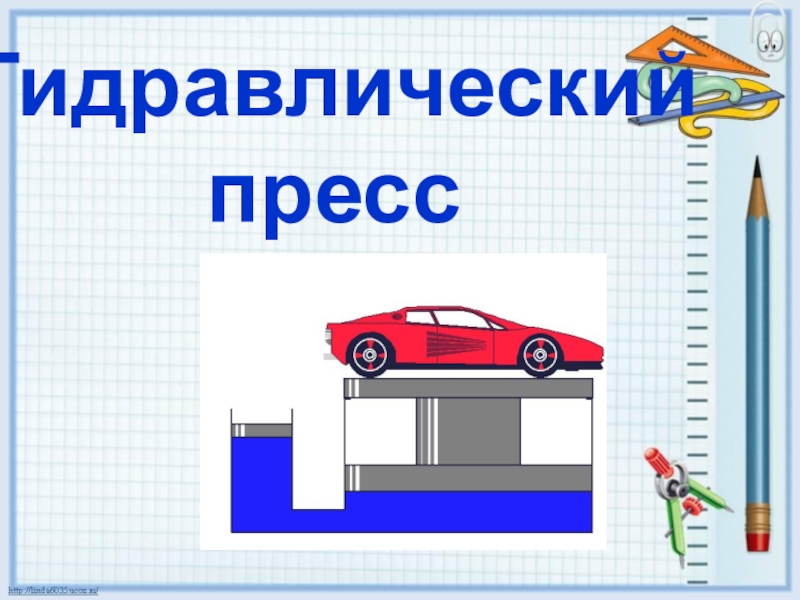

Гидравлический пресс
Слайд 9Джозеф Брама(13 апреля 1748-9 декабря1814)- английский изобретатель, известен прежде всего тем,
что изобрел гидравлический пресс
Слайд 10Схема гидравлического пресса
Прессуемое тело
Большой поршень
Малый поршень
Манометр
Предохранительный клапан
Клапан
Клапан
Слайд 12F1·S2=F2·S1
Сила F2, действующая на большой поршень во
столько раз больше силы
F1, действующей на
малый, во сколько площадь большого поршня
S2 больше площади малого поршня S1
малый, во сколько площадь большого поршня
S2 больше площади малого поршня S1
p1=p2

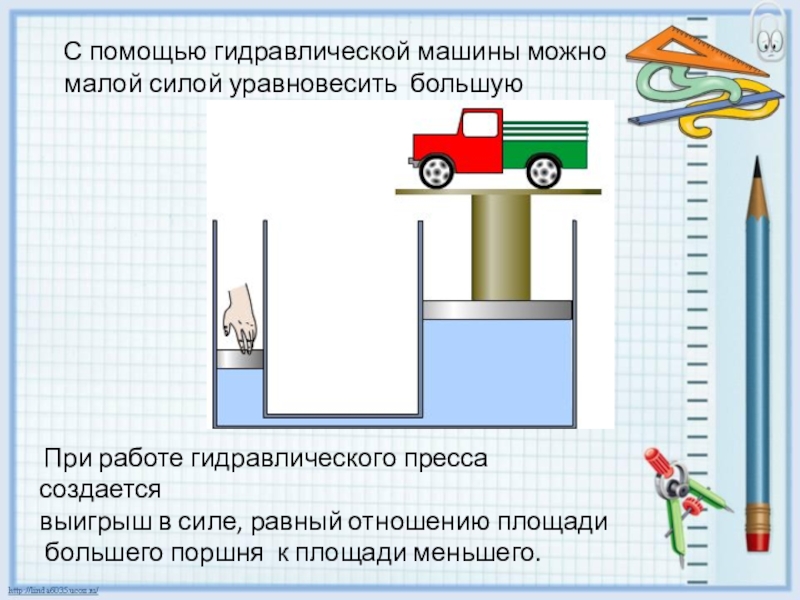

Слайд 13С помощью гидравлической машины можно
малой силой уравновесить большую
При работе
гидравлического пресса создается
выигрыш в силе, равный отношению площади
большего поршня к площади меньшего.
выигрыш в силе, равный отношению площади
большего поршня к площади меньшего.
Слайд 14Гидравлические системы встречаются почти во всех отраслях промышленности:
Гидравлические тормоза
Гидравлические ножницы

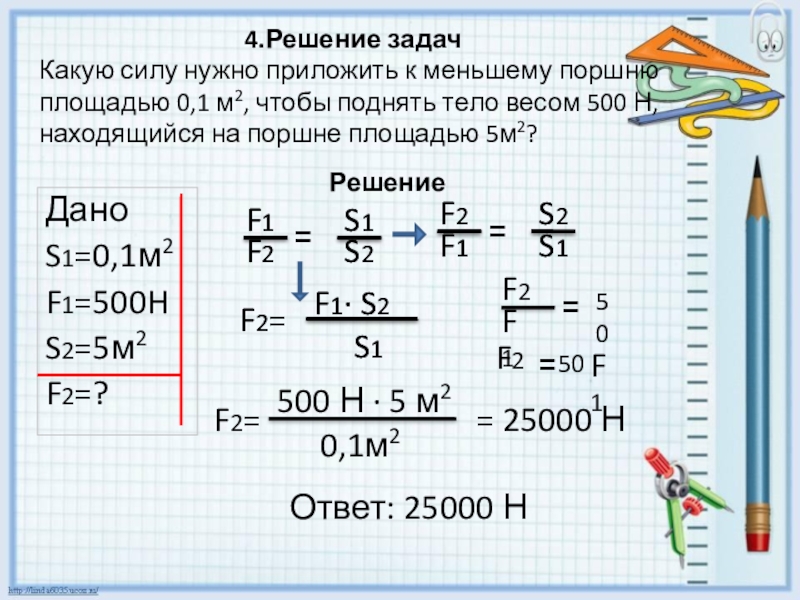

Слайд 20Какую силу нужно приложить к меньшему поршню площадью 0,1 м2, чтобы
поднять тело весом 500 Н, находящийся на поршне площадью 5м2?
Дано
S1=0,1м2
F1=500H
S2=5м2
F2=?
Ответ: 25000 Н
Решение
4.Решение задач
Слайд 21Какую силу нужно приложить к меньшему поршню
площадью 0,1 м2 ,
чтобы поднять тело массой 200 кг, находящееся на поршне площадью 10 м2?
Задача 2
Решение
Дано
S1=0,1м2
m2=20 кг
S2=10м2
F1=?
F2 = m2 · g
F1=
F2· S1
S2
F2=200 кг · 9,8 Н/кг
=1960Н
F1=
1960 Н · 0,1 м2
10м2
= 19,6 Н
Ответ: 19,6 Н

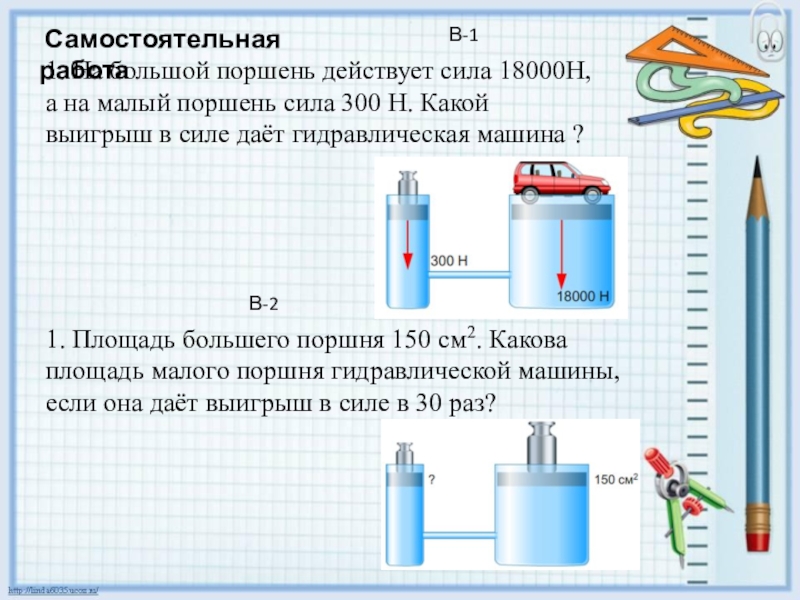

Слайд 22 В-1
В-2
Самостоятельная работа
1. На большой поршень действует сила
18000Н, а на малый поршень сила 300 Н. Какой выигрыш в силе даёт гидравлическая машина ?
1. Площадь большего поршня 150 см2. Какова площадь малого поршня гидравлической машины, если она даёт выигрыш в силе в 30 раз?
Слайд 23 В-1
В-2
2. В гидравлической машине площадь малого поршня в 100
раз меньше площади большего поршня. Какой груз надо поставить на большой поршень, чтобы уравновесить гирю массой 1 кг, находящуюся на малом поршне?
2. На поршень ручного насоса
площадью S1=4 см2 действует
сила F=30 Н. С какой силой давит
воздух на внутреннюю поверхность камеры насоса площадью S2=20 дм2 ?
Слайд 24 В-1
В-2
3. Большой поршень гидравлической машины, площадь которого 60 см2,
поднимает груз весом 3000 Н. Найдите площадь меньшего поршня, если на него действует сила 200 Н.
3. В гидравлической машине площади поршней равны S1=20 см2и S2=200 см2и. На малый поршень поставили гирю массой m=4 кг. Какую гирю нужно поставить на большой поршень, чтобы давление на поршни было одинаковым?

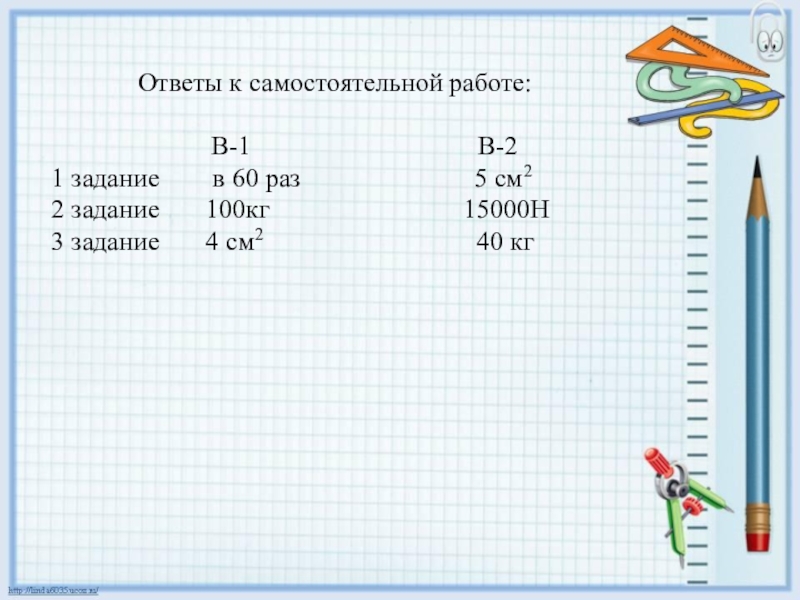

Слайд 25 Ответы к самостоятельной работе:
В-1 В-2
1 задание в 60 раз 5 см2
2 задание 100кг 15000Н
3 задание 4 см2 40 кг
Слайд 27http://files.school-collection.edu.ru/dlrstore/f88ec363-10d0-4af2-8324-b040a22e855c/7_179.swf -интерактивная модель - гидравлический домкрат

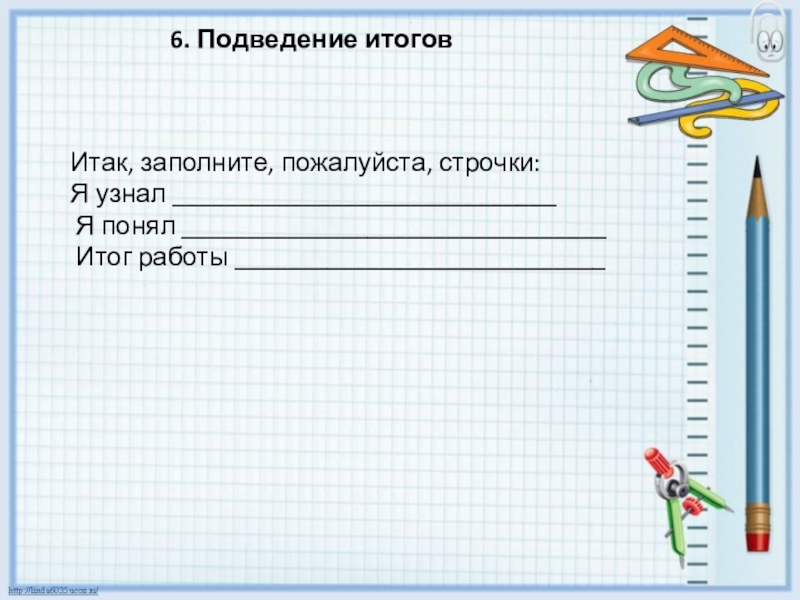

Слайд 28Итак, заполните, пожалуйста, строчки:
Я узнал _____________________________
Я понял ________________________________
Итог работы ____________________________
6. Подведение итогов

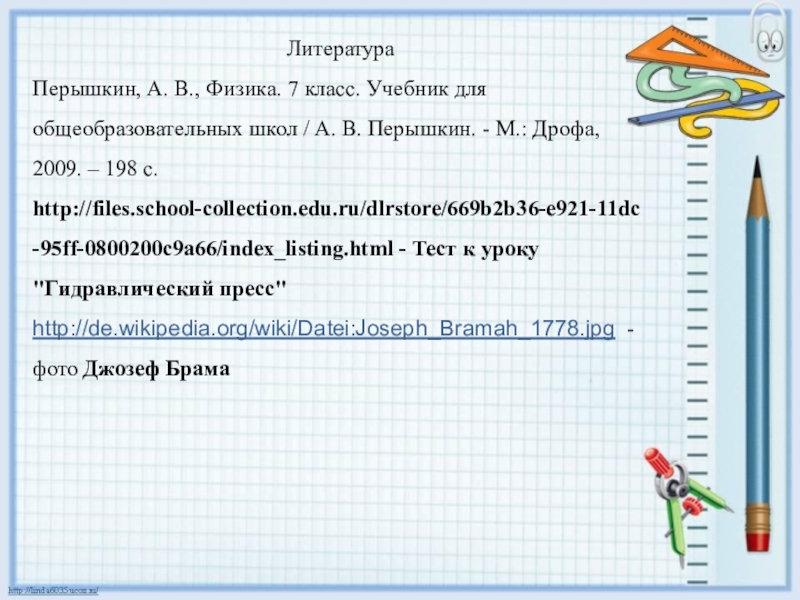

Слайд 30Литература
Перышкин, А. В., Физика. 7 класс. Учебник для общеобразовательных школ /
А. В. Перышкин. - М.: Дрофа, 2009. – 198 с.
http://files.school-collection.edu.ru/dlrstore/669b2b36-e921-11dc-95ff-0800200c9a66/index_listing.html - Тест к уроку "Гидравлический пресс"
http://de.wikipedia.org/wiki/Datei:Joseph_Bramah_1778.jpg -фото Джозеф Брама
http://files.school-collection.edu.ru/dlrstore/669b2b36-e921-11dc-95ff-0800200c9a66/index_listing.html - Тест к уроку "Гидравлический пресс"
http://de.wikipedia.org/wiki/Datei:Joseph_Bramah_1778.jpg -фото Джозеф Брама
