Презентация, доклад к уроку физики на тему Электрическая цепь (8 класс)

Содержание

Цели урокаввести понятия « электрическая цепь», «электрическая схема»; рассмотреть основные части электрической цепи; - объяснить назначение каждой части цепи;познакомить с условными обозначениями, используемыми на электрических схемах; формировать навыки и умения составлять схемы простейших электрических цепей;

Слайд 1Электрическая цепь и её составные части
Учитель физики МОУ «СОШ п.Сергиевский
Саратовского

района Саратовской области» Тихонова Надежда Алексеевна
Электрическая цепь и её составные частиУчитель физики МОУ «СОШ п.Сергиевский Саратовского района Саратовской области» Тихонова Надежда Алексеевна

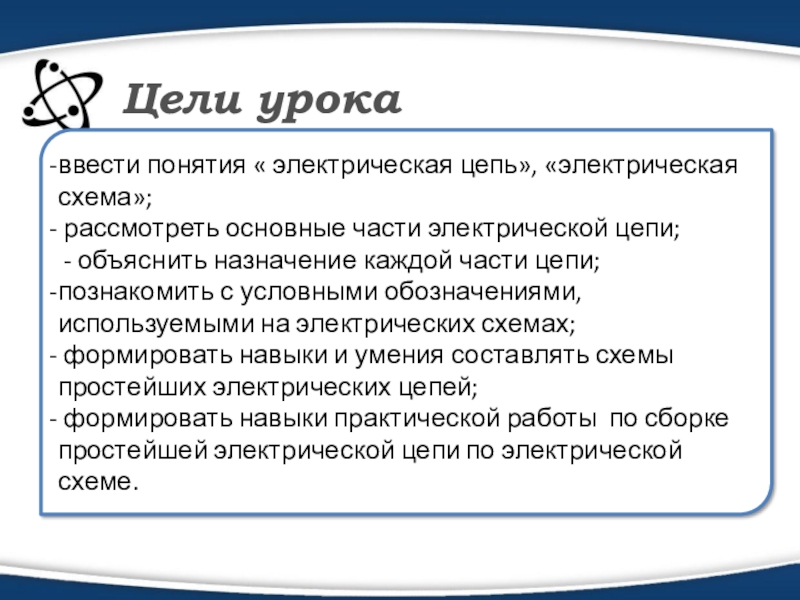

Слайд 2 Цели урока
ввести понятия « электрическая цепь», «электрическая схема»;
рассмотреть

основные части электрической цепи;
- объяснить назначение каждой части цепи;
познакомить с условными обозначениями, используемыми на электрических схемах;
формировать навыки и умения составлять схемы простейших электрических цепей;
формировать навыки практической работы по сборке простейшей электрической цепи по электрической схеме.
Цели урокаввести понятия « электрическая цепь», «электрическая схема»; рассмотреть основные части электрической цепи; - объяснить назначение

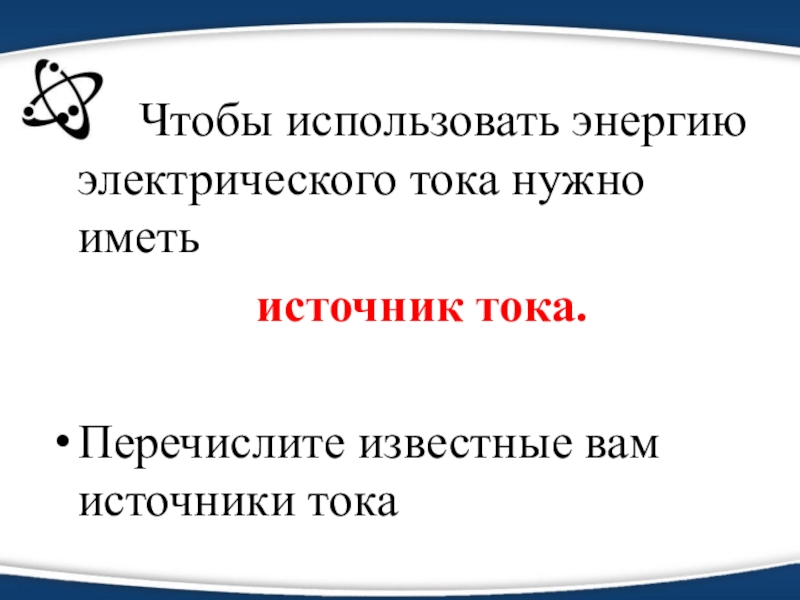

Слайд 3 Чтобы использовать энергию электрического тока нужно иметь

источник тока.

Перечислите известные вам источники тока
Чтобы использовать энергию электрического тока нужно иметь

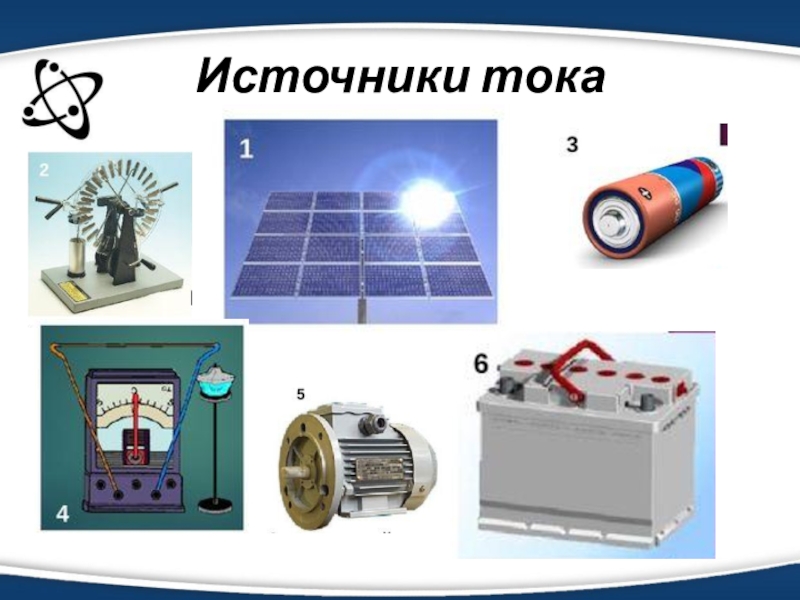

Слайд 4Источники тока

Источники тока

Слайд 5 Электродвигатели, плитки, лампы , всевозможные электробытовые приборы называют приёмниками

или потребителями электрической энергии.
Электродвигатели, плитки, лампы , всевозможные электробытовые приборы называют приёмниками или потребителями электрической энергии.

Слайд 6Потребители тока

Потребители тока

Слайд 7 Чтобы включать и выключать в нужное время приёмники электрической

энергии, применяют ключи, рубильники, кнопки, выключатели, т.е замыкающие и размыкающие устройства.


Чтобы включать и выключать в нужное время приёмники электрической энергии, применяют ключи, рубильники, кнопки, выключатели,

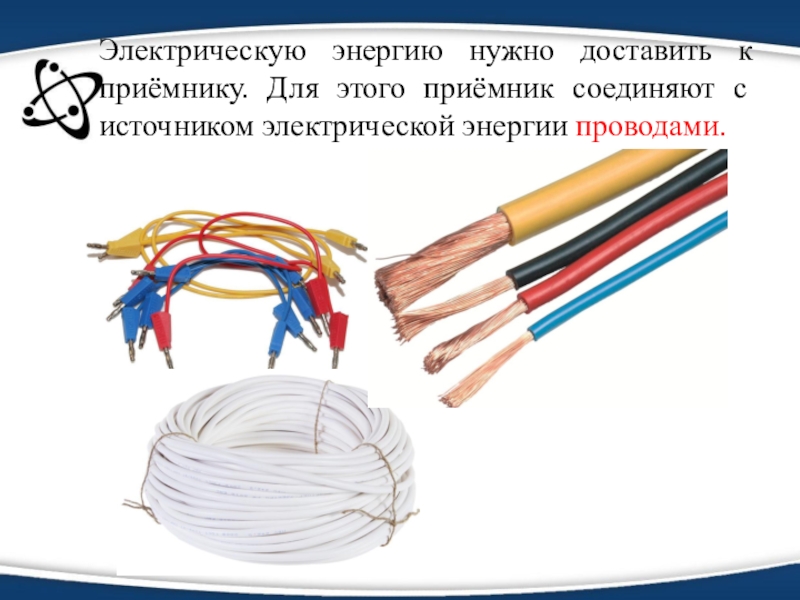

Слайд 8Электрическую энергию нужно доставить к приёмнику. Для этого приёмник соединяют с

источником электрической энергии проводами.


Электрическую энергию нужно доставить к приёмнику. Для этого приёмник соединяют с источником электрической энергии проводами.

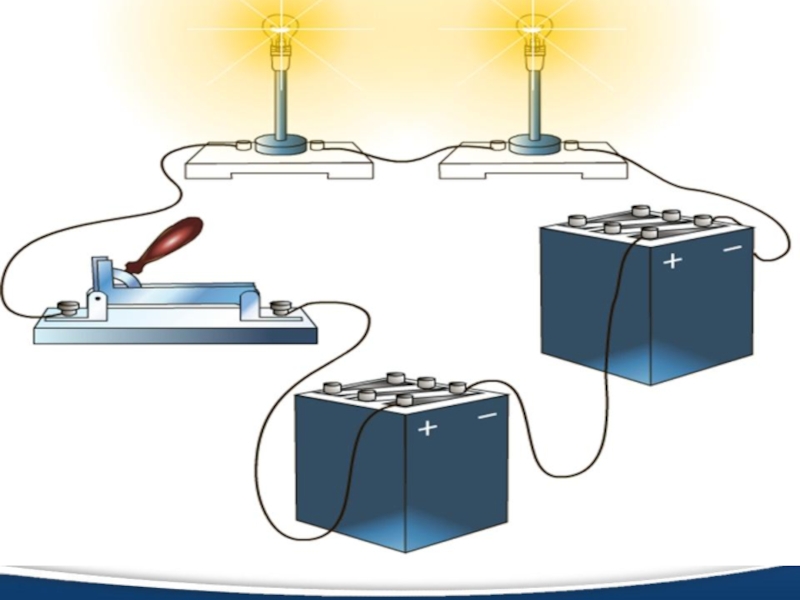

Слайд 9 Источник тока, приёмники, замыкающие устройства, соединённые между собой проводами,

составляют простейшую электрическую цепь.


Источник тока, приёмники, замыкающие устройства, соединённые между собой проводами, составляют простейшую электрическую цепь.

Слайд 12 Чтобы в цепи был ток, она должна быть

замкнутой, т.е. состоять только из проводников электричества. Если в каком –нибудь месте провод оборвётся, то ток в цепи прекратится. На этом основано действие выключателей.


Чтобы в цепи был ток, она должна быть  	замкнутой, т.е. состоять только из проводников

Слайд 13 Чертежи, на которых изображены способы соединения электрических приборов

в цепь, называют схемами.
Чертежи, на которых изображены способы соединения электрических приборов в цепь, называют схемами.

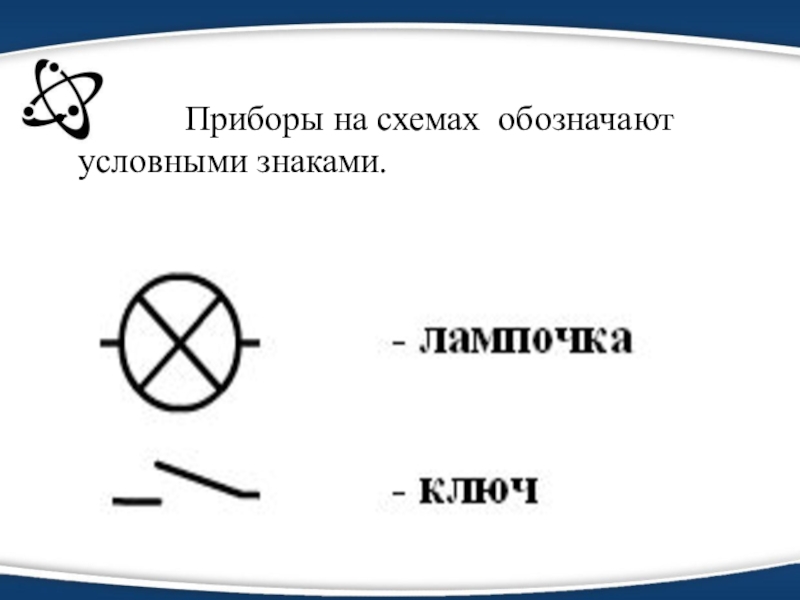

Слайд 14 Приборы на схемах обозначают условными

знаками.


Приборы на схемах обозначают условными знаками.

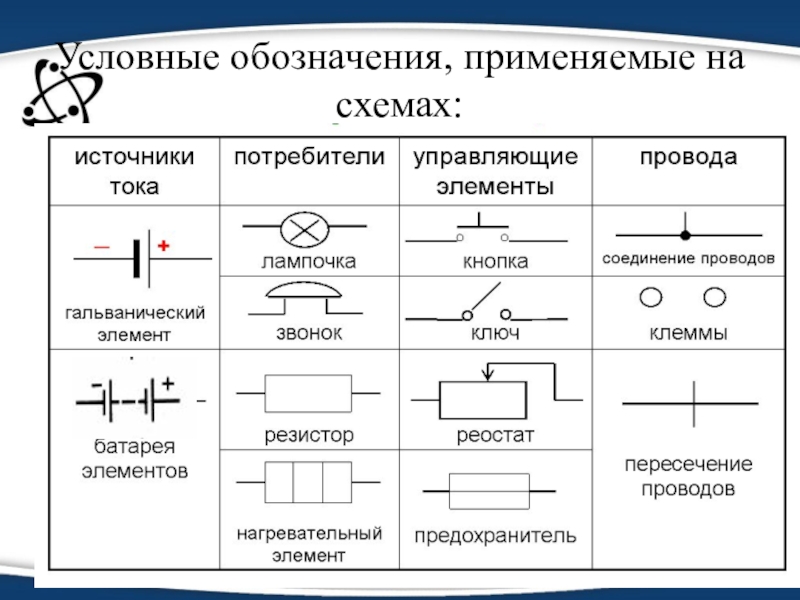

Слайд 15Условные обозначения, применяемые на схемах:

Условные обозначения, применяемые на схемах:

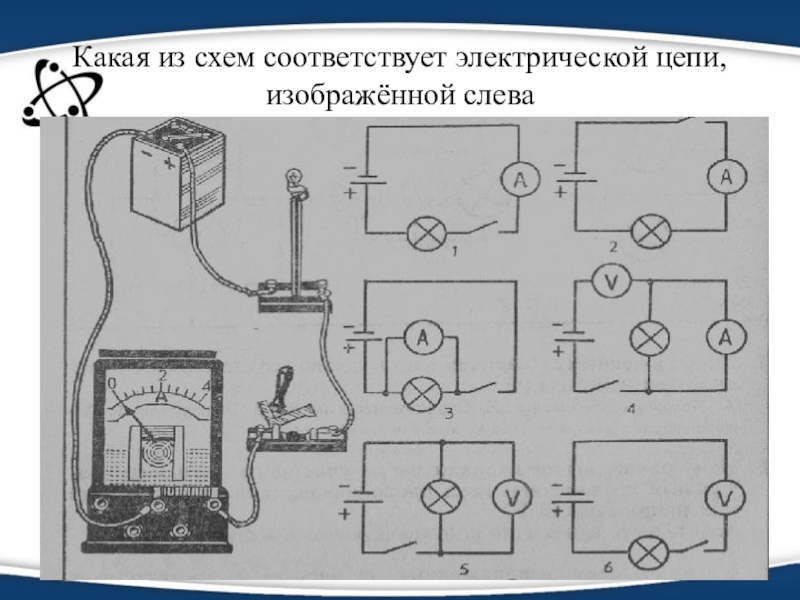

Слайд 16Какая из схем соответствует электрической цепи, изображённой слева

Какая из схем соответствует электрической цепи, изображённой слева

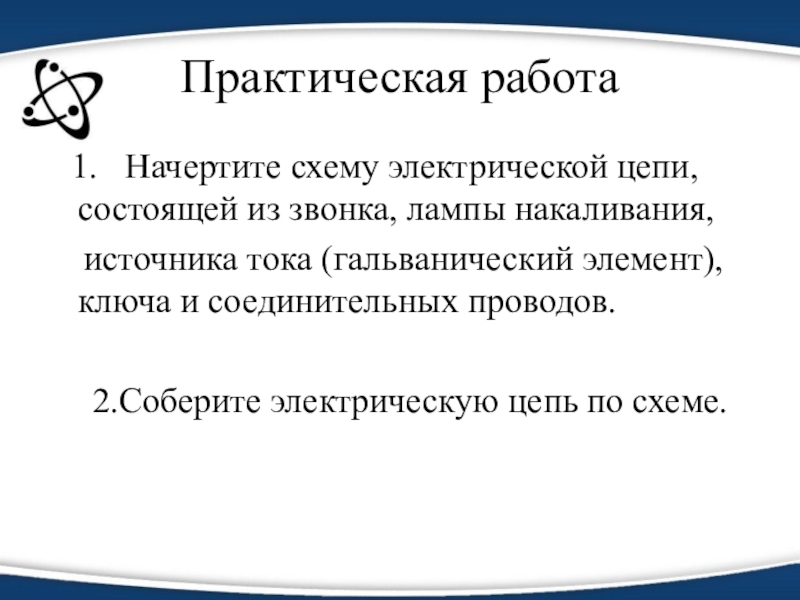

Слайд 17Практическая работа
1. Начертите схему электрической цепи, состоящей из

звонка, лампы накаливания,
источника тока (гальванический элемент), ключа и соединительных проводов.

2.Соберите электрическую цепь по схеме.
Практическая работа  1.  Начертите схему электрической цепи, состоящей из звонка, лампы накаливания,   источника

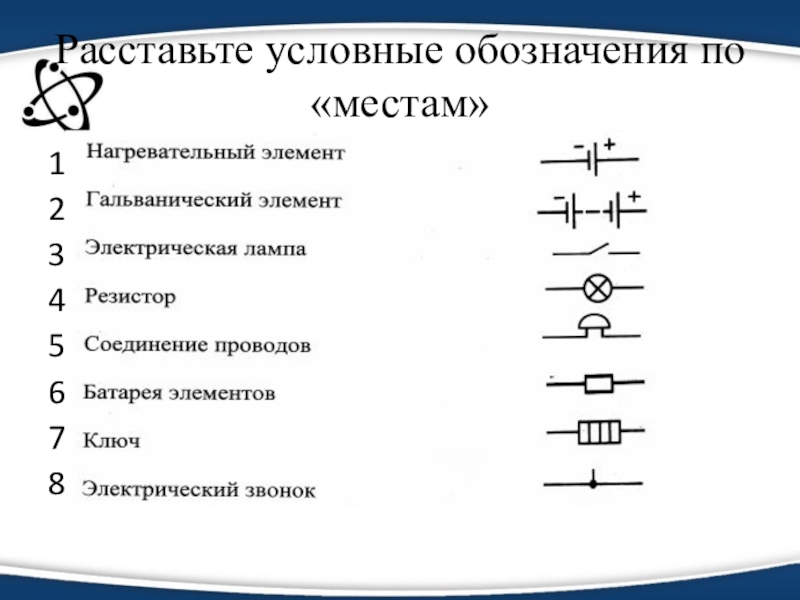

Слайд 18Расставьте условные обозначения по «местам»
1
2
3
4
5
6
7
8

Расставьте условные обозначения по «местам»12345678

Слайд 19Расставьте условные обозначения по «местам»
1
2
3
4
5
6
7
8

Расставьте условные обозначения по «местам»12345678

Слайд 20 Назовите, из каких приборов состоят электрические цепи, изображённые на

рисунках и найдите «дефект» в каждой из схем.

1) Ребята, скоро вам предстоит задуматься о выборе будущей профессии, а сейчас представьте, что вы - электрики и перед вами схемы ЭЦ. Назовите, из каких приборов они состоят, и найдите «дефект» в каждой из схем.

Назовите, из каких приборов состоят электрические цепи, изображённые на рисунках и найдите «дефект» в каждой
